СНиП II-25-80 (с изм 1988), часть 4

6.42. Металлические накладки в соединениях конструкций, эксплуатируемых в условиях, где возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем.

6.43. Покрытия с деревянными несущими и ограждающими конструкциями следует проектировать, как правило, с наружным отводом воды.

6.44. В ограждающих конструкциях отапливаемых зданий и сооружений должно быть исключено влагонакапливание в процессе эксплуатации. В панелях стен и плитах покрытий следует предусматривать вентиляционные продухи, сообщающиеся с наружным воздухом, а в случаях, предусмотренных теплотехническим расчетом, использовать пароизоляционный слой.

Рулонные и пленочные материалы, используемые в качестве пароизоляции в плитах и панелях стен, у которых обшивки соединены гвоздями или шурупами с деревянными или с клееным каркасом из фанеры или древесины, должны укладываться сплошным непрерывным слоем между каркасом и обшивкой.

В ограждающих конструкциях с соединением обшивок с каркасом на клею следует применять окрасочную или обмазочную пароизоляцию. Швы между панелями и плитами должны быть утеплены и уплотнены герметизирующими материалами.

Приложение 1

Дополнительные требования к древесине

К древесине для деревянных конструкций кроме требований ГОСТ 8486-66* на пиломатериалы хвойных пород и ГОСТ 9463-72* на круглые лесоматериалы должны предъявляться дополнительные требования:

а) ширина годичных слоев в древесине должна быть не более 5 мм, а содержание в них поздней древесины – не менее 20%;

б) в заготовках из пиломатериалов 1-го и 2-го сорта для крайней растянутой зоны (на 0,15 высоты сечения) клееных изгибаемых элементов и в досках 1– 3-го сорта толщиной 60 мм и менее, работающих на ребро при изгибе или на растяжение, не допускается сердцевина.

Приложение 2

Нормативные и временные сопротивления древесины сосны и ели

Нормативные сопротивления R ^н и (с обеспеченностью 0,95) и средние значения временных сопротивлений R ^вр и соответственно сортной древесины пиломатериалов и чистой древесины, приведенные к влажности 12 %, даны для основных видов напряженного состояния ниже, в таблице.

Вид напряженного состояния	, МПа (кгс/см² ), древесины сорта			,, чистой
	1	2	3	древесины
1. Изгиб:
а) при нагружении кромки				_
б) при нагружении пласти
2. Сжатие вдоль волокон
3. Растяжение вдоль волокон			_
4. Скалывание вдоль волокон

Примечания: 1. Размеры поперечных сечений испытываемых образцов пиломатериалов принимаются в соответствии с их толщиной по сортименту.

2. Временные сопротивления следует определять: для пиломатериалов и заготовок из них цельных и стыкованных на зубчатое соединение – по испытаниям согласно ГОСТ 15613.4-78; ГОСТ 21554.2-76; ГОСТ 21554.4-78; ГОСТ 21554.5-78*; ГОСТ 21554.6-78*; для чистой древесины – по испытаниям малых образцов в соответствии с требованиями ГОСТ 4.208-79. При выборочных контрольных испытаниях следует руководствоваться ГОСТ 18321-73 и ГОСТ 20736-75.

3. Прочность древесины брусьев и круглых лесоматериалов допускается оценивать визуально по сортообразующим признакам и дополнительным требованиям прил. 1.

4. Прочность заготовок из пиломатериалов, срощенных по длине на зубчатый шип, при испытаниях на изгиб и нагружении по пласти должна быть не ниже значений, указанных в п. 1б для 1 сорта.

Приложение 3

Плотность древесины и фанеры

Породы древесины	Плотность древесины, кг/м³ , в конструкциях для условий эксплуатации по табл. 1
	А1, А2, Б1, Б2	всех остальных
Хвойные:
лиственница	650	800
сосна, ель, кедр, пихта	500	600
Твердые лиственные:
дуб, береза, бук, ясень, клен, граб, акация, вяз и ильм	700	800
Мягкие лиственные:
осина, тополь, ольха, липа	500	600

Примечания: 1. Плотность свежесрубленной древесины хвойных и мягких лиственных пород следует принимать равной 850 кг/м³ , твердых лиственных пород – 1000 кг/м³ .

2. Плотность клееной древесины следует принимать как неклееной.

3. Плотность обычной фанеры следует принимать равной плотности древесины шпонов, а бакелизированной – 1000 кг/м³ .

Приложение 4

Данные для расчета сжатых, изгибаемых и сжато-изгибаемых элементов (табл. 1,2,3)

Таблица 1

Значения коэффициентов k _жN для расчета сжатых и сжато-изгибаемых элементов с переменной высотой и постоянной шириной сечения

	k _жN при проверке
Условия опирания элементов	Элементов прямоугольного сечения		Элементов двутаврового и коробчатого сечений с постоянной высотой поясов
	В плоскости у z	В плоскости х z	В плоскости у z	В плоскости х z
	(0,4 + 0,6b )b	0,4 + 0,6b	b	l
	0,07 + 0,93b	0,66 + 0,34b	0,35 + 0,65b	l

Таблица 2

Значения коэффициентов k _ф и k _жN для расчетов на устойчивость плоской формы деформирования

	k _ф		k _жN
Форма эпюры моментов	При закреплении только по концам участка l _р	При закреплении по концам и растянутой от момента М кромке
	1	1	b ^1/2	b ^1/2
	1,75 – 0,75d 0 < d £ 1	; 0 £ d £ 1		b ^1/2
	2 – (0,5 + d)² –1 £ d £ 0	; – 2 < d £ 0		b ^1/2
	1,35 + 1,45 (c /l _p )²	1,35 + 0,3 (c /l _p )
	1,13	1,13	b ^1/2	b ^2/5
	2,45	2,32	b ^1/4	b ^1/2

Таблица 3

Значения коэффициентов k и с для вычисления прогибов балок с учетом переменной сечения и деформаций сдвига

Поперечное сечение балки	Расчетная схема	k	c
Прямоугольное		b	0
То же		0,23 + 0,77b	16,4 + 7,6b
То же		0,5d + (1 – 0,5d) b	[45 – 24d(1 – b ) + 3b ] ´
То же		0,15 + 0,85b	15,4 +3,8b
Двутавровое		0,4 + 0,6b	(45,3 – 6,9b )g
Прямоугольное		0,23 + 0,77b + 0,6d(1 – b )	[8,2 + 2,4(1 – b )d + 3,8b ´
То же		0,35 + 0,65b	5,4 + 2,6b

Примечание. g – отношение площади поясов к площади стенки двутавровой балки (высота стенки принимается между центрами тяжести поясов).

Приложение 5

Графики для расчета фанерных стенок балок и плит (рис. 17, 18, 19)

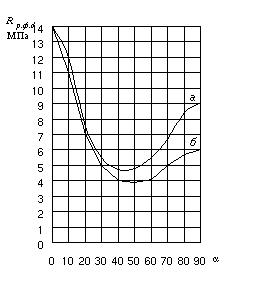

Рис. 17. Графики для определения расчетных сопротивлений при растяжений под углом к волокнам наружных слоев березовой фанеры марки ФСФ

а – семислойной; б – пятислойной

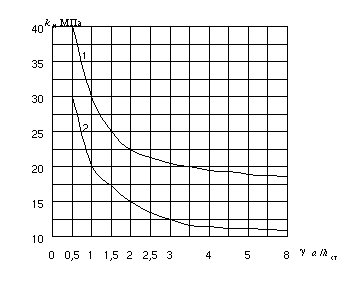

Рис. 18. Графики для определения коэффициента k _и при расположении волокон в наружных слоях фанеры вдоль пролета

1 – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более; 2 – для березовой фанеры марки ФСБ толщиной 8 мм и более. Обозначение (а – расстояние между ребрами жесткости балки; h _cт – высота стенки между внутренними гранями полок)

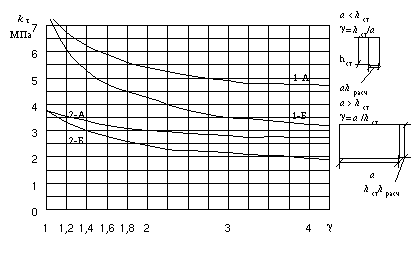

Рис. 19. Графики для определения k _t

1 – А – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более при направлении волокон наружных слоев параллельно малой стороне панели;

1 – Б – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более при направлении волокон наружных слоев перпендикулярно малой стороне панели;

2 – А – Б – то же, для березовой фанеры марки ФСФ толщиной 8 мм и более
