СНиП 2.08.02-89 (1999), часть 6

4.27. В помещениях и зонах, посещаемых маломобильными посетителями, следует предусматривать дублированную (звуковую и визуальную) сигнализацию, подключенную к системе оповещения людей о пожаре.

Световые сигналы в виде светящихся знаков должны включаться одновременно со звуковыми сигналами. Частота мерцания световых сигналов должна быть не выше 5 Гц.

Световая и звуковая информирующая сигнализация должна быть предусмотрена у каждой двери лифта, предназначенного для маломобильных посетителей.

4.28. Для безошибочного ориентирования визуальная информация должна располагаться на контрастном фоне с размерами знаков, соответствующими расстоянию рассмотрения.

Допускается ограничивать использование визуальной информации в помещениях с особыми требованиями к художественному решению интерьеров, в экспозиционных залах художественных объектов (художественные музеи, выставки и т.п.), применяя другие информационные средства.

4.29. Участки пола на расстоянии 0,6 м до входа на лестницы и пандусы, до поворота коммуникационных путей, а также перед дверными проемами на путях эвакуации должны иметь рифленую или контрастно окрашенную поверхность, допускается предусматривать световые маячки.

4.30. Кнопки управления лифтом, другими механизмами и приборами должны иметь рельефные обозначения. На поручнях перил должны предусматриваться рельефные обозначения этажей.


КОМФОРТНОСТЬ


4.31. На каждом этаже, доступном для маломобильных посетителей, следует предусматривать зоны отдыха на 2-3 места, в том числе и для инвалидов на креслах-колясках.

4.32. При наличии нескольких идентичных мест (приборов, устройств и т.п.) обслуживания посетителей 5% их общего числа, но не менее одного, должны быть запроектированы так, чтобы инвалид мог воспользоваться ими.

4.33. Около столов, прилавков и других мест обслуживания, у настенных приборов, аппаратов и устройств, которыми пользуются маломобильные посетители, следует предусматривать свободное пространство размерами в плане не менее 0,9х1,5 м.

4.34. При проектировании интерьеров, подборе и расстановке технологического и другого оборудования, приборов и устройств следует исходить из того, что зона досягаемости для посетителя в кресле-коляске должна находиться в пределах:

- при расположении сбоку от посетителя - не выше 1,4 м и не ниже 0,3 м от пола;

- при фронтальном подходе - не выше 1,2 м и не ниже 0,4 м от пола.

Поверхность столов индивидуального пользования и других мест обслуживания, используемых посетителями на креслах-колясках, должна находиться на высоте не более 0,8 м над уровнем пола.

4.35. Приборы для открывания и закрывания дверей, горизонтальные поручни, а также ручки, рычаги, краны, кнопки и прочие устройства, которыми могут воспользоваться маломобильные посетители внутри и вне здания, следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола.

Для дверей, расположенных в углу коридора или помещения, расстояние от ручки двери до боковой стены должно быть не менее 0,6 м.

4.36. В уборных для посетителей, кроме учреждений, указанных в п. 3.51 данного СНиП, необходимо предусматривать не менее одной специализированной туалетной кабины для маломобильных посетителей. Если уборные для посетителей не требуются, то специализированные туалетные кабины следует предусматривать при расчетной численности посетителей более 50 человек и более или при нахождении посетителя в здании более 1 часа.

Уборные и комнаты с умывальниками для посетителей должны располагаться в местах, удобных для маломобильных категорий посетителей.

Размеры специализированной туалетной кабины не менее, м: ширина 1,65, глубина - 1,8. Двери должны открываться наружу.

4.37. В раковинах рекомендуется применение водопроводных кранов рычажного или нажимного действия, а при возможности - управляемых электронными системами.

Управление спуском воды в унитазе рекомендуется располагать на боковой стене кабины.

4.38. В аудиториях, зрительных и лекционных залах вместимостью более 50 человек, оборудованных фиксированными сидячими местами, необходимо предусматривать не менее 4% кресел с вмонтированными системами индивидуального прослушивания.

Допускается применять в залах индукционный контур или другие инженерные системы для индивидуальных беспроводных устройств. Эти места следует располагать в зоне хорошей видимости сцены и сурдопереводчика.

4.39. Норму освещенности мест, помещений и коммуникаций, доступных маломобильным посетителями, следует повышать на одну ступень.

Перепад освещенности между соседними помещениями и зонами должен быть не более 1:4.


Раздел 4. (Введен дополнительно, Изм. № 3)



ПРИЛОЖЕНИЕ 1*

Рекомендуемое


ПЕРЕЧЕНЬ

ГРУПП ОБЩЕСТВЕННЫХ ЗДАНИЙ, КОМПЛЕКСОВ И СООРУЖЕНИЙ


1. Здания для образования, воспитания и подготовки кадров


1.1. Детские дошкольные учреждения общего типа, специализированные, оздоровительные и объединенные с начальной школой.

1.2. Общеобразовательные и специализированные школы и школы-интернаты, межшкольные учебно-производственные комбинаты.

1.3. Профессионально-технические училища и учебные заведения для подготовки и переподготовки рабочих кадров.

1.4. Средние специальные учебные заведения.

1.5. Высшие учебные заведения.

1.6. Учебные заведения для подготовки и повышения квалификации специалистов.

1.7. Внешкольные учреждения.


2. Здания для научно-исследовательских учреждений, проектных

и общественных организаций и управления


2.1. Здания для научно-исследовательских институтов (за исключением крупных специальных сооружений).

2.2. Здания проектных и конструкторских организаций.

2.3. Здания информационных центров.

2.4. Здания для органов управления.

2.5*. Здания для общественных организаций.

2.6*. Здания для кредитования, страхования и коммерческого назначения.

2.7. Здания для архивов.


3. Здания и сооружения для здравоохранения и отдыха


3.1*. Лечебные со стационаром, родильные дома, амбулаторно-поликлинические, аптеки, молочные кухни, бальнео- и грязелечебницы.

3.2. Санатории, санатории-профилактории.

3.3. Учреждения отдыха и туризма.


4. Здания и сооружения физкультурно-оздоровительные и спортивные


4.1. Открытые спортивно-физкультурные сооружения.

4.2*. Здания и крытые сооружения.

4.3. Физкультурно-спортивные и оздоровительные комплексы.


5. Здания культурно-просветительных и зрелищных учреждений


5.1. Библиотеки.

5.2. Музеи и выставки.

5.3. Клубные здания (клубы, дома и дворцы культуры, центры досуга и др.).

5.4. Зрелищные здания (театры, концертные залы, кинотеатры, цирки и др.).


6. Здания для предприятий торговли, общественного питания и бытового обслуживания


6.1. Здания для предприятий розничной торговли.

6.2. Здания для предприятий общественного питания (за исключением зданий и помещений общественного питания, относящихся к вспомогательным зданиям и помещениям промышленных предприятий).

6.3. Здания для предприятий бытового обслуживания, предназначенных для непосредственного обслуживания населения (непроизводственного характера).


7. Здания для транспорта, предназначенные для

непосредственного обслуживания населения


7.1. Вокзалы всех видов транспорта.

7.2. Конторы обслуживания пассажиров и транспортные агентства, кассовые павильоны.


8. Здания для коммунального хозяйства (кроме производственных, складских

и транспортных зданий и сооружений)


8.1. Здание для гражданских обрядов, похоронные бюро.

8.2. Жилищно-эксплуатационные.

8.3. Здания гостиничных предприятий, мотелей и кемпингов.

8.4. Общественные уборные.

8.5*. Бани и банно-оздоровительные комплексы.


9. Многофункциональные здания и комплексы,

включающие помещения различного назначения



ПРИЛОЖЕНИЕ 2*

Обязательное


ОПРЕДЕЛЕНИЕ ТЕРМИНОВ


Лаборатория (аудитория) для изучения спецпредметов со специальным оборудованием — помещение, где требуется постоянный влажностный и тепловой режим и постоянный состав воздуха (наличие в нем ЭВМ, лаборатории со станками, требующими особо точной работы и др.).

Лифтовый холл — помещение перед входами в лифты.

Лоджия *  — перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство.

Отсек подвального или цокольного этажа  — пространство, ограниченное противопожарными преградами (стенами, перегородками, перекрытием). В пределах отсека помещения могут быть выделены перегородками с пределом огнестойкости по табл. 1 СНиП 2.01.02-85.

Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Трибуна — сооружение с повышающимися рядами мест для зрителей.

Условная единица хранения архивных документов — соответствует условному делу с размерами: 210 х297 х17 мм в архивохранилищах с горизонтальной системой архивного хранения при установке на 1 м стеллажей полки двух по высоте рядов первичных средств хранения с размерами 245 х350 х180 мм (в каждом 10 дел).

Условная единица хранения библиотечных фондов — соответствует условной книге с размерами 203 х260 х18 мм в книгохранилищах массовых библиотек с систематической расстановкой фондов на стационарных стеллажах при установке на 1 м стеллажей полки 45 единиц хранения.

Чердак — пространство между конструкциями кровли (наружных стен) и перекрытием верхнего этажа.

Этаж мансардный — этаж, размещаемый внутри чердачного пространства.

Этаж надземный — этаж при отметке пола помещений не ниже планировочной отметки земли.

Этаж подвальный — этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещений.

Этаж технический — этаж для размещения инженерного оборудования и прокладки коммуникаций. Может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания.

Этаж цокольный — этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.



ПРИЛОЖЕНИЕ 3*

Обязательное


ПРАВИЛА ПОДСЧЕТА ОБЩЕЙ, ПОЛЕЗНОЙ И РАСЧЕТНОЙ ПЛОЩАДЕЙ, СТРОИТЕЛЬНОГО ОБЪЕМА, ПЛОЩАДИ ЗАСТРОЙКИ

И ЭТАЖНОСТИ ЗДАНИЙ


1. Общая площадь общественного здания определяется как сумма площадей всех этажей (включая технические, мансардный, цокольный и подвальные).

Площадь этажей зданий следует измерять в пределах внутренних поверхностей наружных стен. Площадь антресолей, переходов в другие здания, остекленных веранд, галерей и балконов зрительных и других залов следует включать в общую площадь здания. Площадь многосветных помещений следует включать в общую площадь здания в пределах только одного этажа.

При наклонных наружных стенах площадь этажа измеряется на уровне пола.

2. Полезная площадь общественного здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т. п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.

3*. Расчетная площадь общественных зданий определяется как сумма площадей всех размещаемых в нем помещений, за исключением коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт, внутренних открытых лестниц, а также помещений, предназначенных для размещения инженерного оборудования и инженерных сетей.

Площадь коридоров, используемых в качестве рекреационных помещений в зданиях учебных заведений, а в зданиях больниц, санаториев, домов отдыха, кинотеатров, клубов и других учреждений, предназначенных для отдыха или ожидания обслуживаемых, включается в нормируемую площадь.

Площади радиоузлов, коммутационных, подсобных помещений при эстрадах и сценах, киноаппаратных, ниш шириной не менее 1 и высотой 1,8 м и более (за исключением ниш инженерного назначения), а также встроенных шкафов (за исключением встроенных шкафов инженерного назначения) включаются в нормируемую площадь здания.

4*. Площадь подполья для проветривания здания, проектируемого для строительства на вечномерзлых грунтах, чердака, технического подполья (технического чердака) при высоте от пола до низа выступающих конструкций менее 1,8 м, а также лоджий, тамбуров, наружных балконов, портиков, крылец, наружных открытых лестниц в общую, полезную и расчетную площади зданий не включается.

5. Площадь помещений зданий следует определять по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). При определении площади мансардного помещения учитывается площадь этого помещения с высотой наклонного потолка не менее 1,6 м.

6. Строительный объем здания определяется как сумма строительного, объема выше отметки ±0.00 (надземная часть) и ниже этой отметки (подземная часть).

Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями, проектируемыми для строительства на вечномерзлых грунтах.

7. Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части. Площадь под зданием, расположенным на столбах, а также проезды под зданием включаются в площадь застройки.

8*. При определении этажности здания в число этажей включаются все надземные этажи, в том числе технический этаж, мансардный, а также цокольных этаж, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.

Подполье для проветривания под зданиями, проектируемыми для строительства на вечномерзлых грунтах, независимо от его высоты, в число надземных этажей не включается.

При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания.

Технический этаж, расположенный над верхним этажом, при определении этажности здания не учитывается.

9*. Торговая площадь магазина определяется как сумма площадей торговых залов, помещений приема и выдачи заказов, зала кафетерия, площадей для дополнительных услуг покупателям.



ПРИЛОЖЕНИЕ 4*

Обязательное


ПЕРЕЧЕНЬ

ПОМЕЩЕНИЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ, РАЗМЕЩЕНИЕ КОТОРЫХ

ДОПУСКАЕТСЯ В ПОДВАЛЬНЫХ И ЦОКОЛЬНЫХ ЭТАЖАХ


Подвальные этажи


1. Бойлерные; насосные водопровода и канализации; камеры вентиляционные и кондиционирования воздуха; узлы управления и другие помещения для установки и управления инженерным и технологическим оборудованием зданий; машинное отделение лифтов.

2. Вестибюль при устройстве выхода из него наружу через первый этаж; гардеробные, уборные, умывальные, душевые; курительные; раздевальные; кабины личной гигиены женщин.

3. Кладовые и складские помещения (кроме помещений для хранения легковоспламеняющихся и горючих жидкостей).

4. Помещения магазинов продовольственных товаров; магазинов непродовольственных товаров торговой площадью до 400 м2 (за исключением магазинов и отделов по продаже легковоспламеняющихся материалов горючих жидкостей); помещения приема стеклопосуды, хранения контейнеров, уборочного инвентаря.

5. Предприятия общественного питания.

6. Санитарные пропускники; дезинфекционные; кабинеты труда и техники безопасности; бельевые; помещения хранения вещей больных; помещения временного хранения трупов; разгрузочные; распаковочные; помещения хранения и мытья мармитных тележек, гипса; хранилища радиоактивных веществ; помещения хранения радиоактивных отходов и белья, загрязненного радиоактивными веществами; стерилизационные суден и клеенок; помещения дезинфекции кроватей и стерилизации аппаратуры; помещения хранения, регенерации и нагрева лечебной грязи; помещения мойки и сушки простынь, холстов и брезентов; компрессорные.

7. Комнаты глажения и чистки одежды; помещения для сушки одежды и обуви; постирочные.

8. Лаборатории и аудитории для изучения спецпредметов со специальным оборудованием.

9. Мастерские (кроме учебных и мастерских лечебно-профилактических учреждений).

10. Комплексные приемные пункты бытового обслуживания; помещения для посетителей, демонстрационные залы, съемочные, залы фотоателье с лабораториями; помещения пунктов проката; залы семейных торжеств.

11. Радиоузлы, кинофотолаборатории: помещения для замкнутых систем телевидения.

12. Тиры для пулевой стрельбы; спортивные залы и помещения тренировочных и физкультурно-оздоровительных занятий (без трибун для зрителей); помещения для хранения лыж; бильярдные; комнаты для игры в настольный теннис, кегельбаны.

13. Книгохранилища; архивохранилища; медицинские архивы.

14. Кинотеатры или их залы с числом мест до 300; выставочные залы; помещения для кружковых занятий взрослых, фойе.

15. Залы игровых автоматов, помещения для настольных игр, репетиционные залы (при числе единовременных посетителей в каждом отсеке не более 100 чел.). При этом следует предусматривать отделку стен и потолков из негорючих материалов.

16*. Трюм сцены, эстрады и арены, оркестровая яма, комнаты директора оркестра и оркестрантов.

17. Дискотеки на 50 пар танцующих.

18. Помещения для сбора и упаковки макулатуры.

19. Камеры хранения багажа; помещения для разгрузки и сортировки багажа.


Цокольный этаж


1. Все помещения, размещения которых допускается в подвалах.

2. Бюро пропусков, справочные, регистратуры, сберегательные и другие кассы; транспортные агентства; помещения выписки больных; центральные бельевые.

3. Служебные и конторские помещения.

4. Бассейны, крытые катки с искусственным льдом без трибуны для зрителей.

5. Помещения копировально-множительных служб.

6. Регистрационные залы.

7. Бани сухого жара.

8*. Лаборатории по приготовлению радоновых и сероводородных вод в водолечебницах.


Примечания: 1. В цокольном этаже, пол которого расположен ниже планировочной отметки тротуара или отмостки не более чем на 0,5 м, допускается размещать все помещения, кроме помещений для пребывания детей в детских дошкольных учреждениях, учебных помещений школ, школ-интернатов и профессионально-технических училищ, палатных отделений, кабинетов электросветолечения, родовых, операционных, рентгеновских кабинетов, процедурных и кабинетов врачей, жилых помещений.

2. При размещении в подвальном или цокольном этажах общественных зданий (кроме детских дошкольных учреждений, школ и школ-интернатов и лечебных учреждений со стационаром) гаражей легковых автомобилей следует руководствоваться СНиП 2.07.01-89 и ВСН 01-89 «Предприятия по обслуживанию автомобилей».



ПРИЛОЖЕНИЕ 5

Обязательное


ТРЕБОВАНИЯ К УСТРОЙСТВУ ПРОТИВОПОЖАРНОГО ЗАНАВЕСА

И ДЫМОВЫХ ЛЮКОВ В ПОКРЫТИИ НАД СЦЕНОЙ


1. Полотно противопожарного занавеса должно перекрывать проем строительного портала с боковых сторон на 0,4 м и сверху на 0,2 м и быть газонепроницаемым.

При расчете каркаса противопожарного занавеса и противопожарных дверей (штор) складов декораций учитывается горизонтальное давление со стороны зрительного зала, принимаемое 10 Па на каждый метр высоты сцены от планшета до конька кровли с коэффициентом перегрузки 1,2. Прогиб металлических элементов каркаса не должен превышать 1/200 расчетного пролета.

Движение противопожарного занавеса должно происходить от действия собственной силы тяжести со скоростью не менее 0,2 м/с. Дистанционное управление движением занавеса должно осуществляться из трех мест: из помещения пожарного поста, с планшета сцены и из помещения для лебедки противопожарного занавеса.

Занавес должен иметь звуковую и световую сигнализацию, оповещающую о его подъеме и спуске.

2. Площадь открытого сечения люков определяется расчетом или принимается равной 2 ,5 % площади колосниковой сцены на каждые 10 м высоты от пола трюма до покрытия сцены.

Открывание клапанов люков должно происходить под действием собственного веса при освобождении их от удерживающих приспособлений, при этом следует учитывать силы смерзания кромок по периметру клапана, принимаемые 0,3 кН/м.

Лебедка, обслуживающая клапаны люков, должна иметь дистанционное управление с планшета сцены, из помещения пожарного поста-диспетчерской и помещения для этой лебедки.

Надстройку над дымовыми люками следует выполнять из негорючих материалов, а клапаны из трудногорючих.

При устройстве дымовых люков в противоположных сценах сценической коробки должна быть обеспечена их незадуваемость.



ПРИЛОЖЕНИЕ 6

Рекомендуемое


ТРЕБОВАНИЯ К ПАРАМЕТРАМ ЗРИТЕЛЬНОГО ЗАЛА

И КИНОЭКРАНА ПРИ КИНОДЕМОНСТРАЦИИ

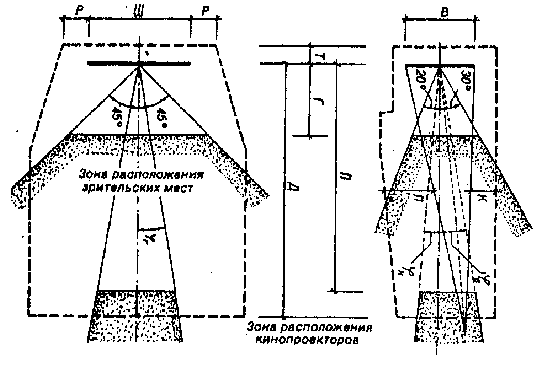

Места для зрителей в зрительных залах при кинодемонстрации рекомендуется проектировать в пределах зоны, изображенной на чертеже, где:

Д — длина зрительного зала по его оси от экрана до спинки последнего ряда;

Г — расстояние по оси зрительного зала от киноэкрана до спинки первого ряда; Г = 0,36Д.

Размеры киноэкрана показаны на чертеже, где:

Ш — ширина рабочего поля киноэкрана (криволинейного по хорде);

В — высота рабочего поля экрана.

Соотношения В и Ш принимаются:

Вф 1* : Шф = 1 : 2 ,2

Вш : Шш = 1 : 2,35

Вк : Шк = 1 : 1,66

Во : Шо = 1 : 1,37

Ширину экрана (Ш) в зависимости от длины зрительного зала (Д) рекомендуется принимать:

Шф = 0,6Д (0,54Д)2*

Шш = 0,43Д (0,39Д)

Шк = 0,34Д (0,3Д)

Шо = 0,25Д (0,22Д)

Расстояние от экрана до спинки первого ряда (Г) в зависимости от ширины экрана (Ш) рекомендуется принимать:

Гф не менее 0,6 Шф

Гш « « 0 ,84 Шш

Го « « 1,44 Шо

Радиус кривизны кинотеатра принимается не менее Д.

Параметры зрительного зала при установке кинопроекционного оборудования показаны на чертеже, где:

П — проекционное расстояние3*  — не менее 0,85Д;

j — угол отклонения оптической оси кинопроектора от нормали в центре киноэкрана:

j г  — не более 7° 4*

j в — « « 8 °

j н — « « 3° ;

К — расстояние от верхнего проекционного луча до ближайших поверхностей потолка — не менее 0,6 м;

Л — расстояние от нижнего проекционного луча до пола в зоне зрительских мест — не менее 1,9 м;

_____________

1* Индексы при параметрах Ш, В и Г обозначают экраны: ф — широкоформатный, ш — широкий, к — кашетированный, о — обычный.

2* Данные в скобках — для кинотеатров сезонного действия, клубов и театров.

3* При использовании отечественного кинопроекционного оборудования — не более 34 ,5 м.

4* В клубах и театрах допускается принимать не более 9° .


Т — глубина заэкранного пространства5* :

при широком экране — 0,9 м;

при широкоформатном экране — 1,5 м;

Р — расстояние от края экрана до стены:

при плоском экране — не менее 0,9 85 м;

при закругленном экране — не менее 0,1 Ш.

При построении видимости на расчетную точку наблюдения6* превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м).

Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м.

Параметры зрительного зала

и киноэкрана при кинодемонстрации


_____________

5* При одноканальном воспроизводстве звука или при расположении громкоговорителя по сторонам экрана допускается 0,1 — 0,3 м.

6* В кинотеатрах — нижняя кромка киноэкрана.


ПРИЛОЖЕНИЕ 7 исключить.


ПРИЛОЖЕНИЕ 8

Обязательное


ТРЕБОВАНИЯ

К ВНУТРЕННЕМУ ПРОТИВОПОЖАРНОМУ ВОДОПРОВОДУ ЗДАНИЙ

КУЛЬТУРНО-ЗРЕЛИЩНЫХ УЧРЕЖДЕНИЙ,

БИБЛИОТЕК, АРХИВОВ И СПОРТИВНЫХ СООРУЖЕНИЙ


1. В зданиях культурно-зрелищных учреждений следует предусматривать:

в кинотеатрах и клубах с эстрадами при вместимости зрительного зала до 700 мест — пожарные краны; более 700 мест при наличии колосников — пожарные краны и дренчерные установки согласно п. 9 настоящего приложения;

в клубах со сценами размерами, м: 12,5 х7,5; 15 х7,5; 18 х9 и 21 х12 при вместимости зрительного зала до 700 мест — пожарные краны и дренчерные установки;

в клубах со сценами размером 18 х9, 21 х12 м при вместимости зрительного зала более 700 мест, со сценами 18 х12 и 21 х15 м независимо от вместимости, а также в театрах — пожарные краны, дренчерные и спринклерные установки;

в демонстрационных комплексах театров вместимостью 600 мест и более со сценами панорамного, трехстороннего и центрального типов — установки пожаротушения.

2. В производственных смещениях и резервных складах, размещаемых в отдельном корпусе на участке здания театра, или при размещении подсобно-производственных помещений в здании театра следует предусматривать внутренние пожарные краны и спринклерные установки в соответствии с требованиями пп. 4 и 11 настоящего приложения.

При размещении производственных помещений и резервных складов в отдельном корпусе вне участка здания театра спринклерные устройства предусматриваются в соответствии с требованиями п. 11 настоящего приложения, а расходы воды пожарными кранами принимаются в соответствии с требованиями СНиП 2.04.01-85.

3. Расходы воды внутреннего пожаротушения из пожарных кранов следует принимать в зданиях:

кинотеатров и клубов с эстрадами при вместимости зрительного зала до 300 мест включ. — 2 струи не менее 2,5 л/с, более 300 мест — 2 струи с расходом не менее 5 л/с каждая;

клубов со сценами и театров независимо от вместимости — 2 струи не менее 2,5 л/с и 2 струи с расходом не менее 5 л/с каждая.

4. Пожарные краны устанавливают у входов в зрительный зал и на сцену или эстраду, у входов на лестничные площадки.

В зданиях клубов со сценами размерами, м: 18 х12, 21 х12, 21 х15, а также в зданиях театров дополнительные пожарные краны диаметром 65 мм со спрыском 19 мм и длиной рукава 10 м устанавливают на планшете сцены.

Пожарные краны диаметром 50 мм со спрыском 16 мм и длиной рукава 10 м устанавливают на колосниках и рабочих галереях; то же во всех остальных помещениях театров по длине рукава — 20 м.

5. На планшете сцены при его площади до 500 м2 устанавливают 3, а при большей площади — 4 пожарных крана.

На каждой рабочей галерее и колосниках размещают не менее двух пожарных кранов, по одному с правой и левой сторон сцены.

Установка кранов допускается открыто без шкафов.

6. Пожарные краны следует располагать так. чтобы любая точка помещений орошалась двумя струями.

7. Внутренняя сеть пожарных кранов должна быть кольцевой и присоединяться двумя вводами как к наружной сети, так и к распределительной гребенке спринклерной и дренчерной систем. Разделительные задвижки на сети устанавливают из расчета отключения участков, имеющих не более двух ответвлений. У основания стояков, имеющих более двух пожарных кранов, устанавливают вентили или задвижки.

8. Свободный напор у пожарных кранов следует предусматривать таким, чтобы получаемая компактная струя орошала наиболее высокую часть расчетного помещения. Напор у пожарных кранов на планшете сцены должен обеспечивать получение компактных струй высотой, превышающей на 2 м расстояние от планшета до колосникового настила.

9. Дренчеры устанавливают под колосниками сцены и арьерсцены, под нижним ярусом рабочих галерей и соединяющими их нижними переходными мостиками, в сейфе скатанных декораций и во всех проемах сцены, включая проемы портала, карманов и арьерсцены, а также части трюма, занятой конструкциями встроенного оборудования сцены и подъемно-опускных устройств.

Орошение противопожарного занавеса следует предусматривать со стороны сцены.

10. Спринклерными установками оборудуются: покрытия сцены и арьерсцены, все рабочие галереи и переходные мостики, кроме нижних, трюм (кроме встроенного оборудования сцены), карманы сцены, арьерсцена, а также складские помещения, кладовые, мастерские, помещения станковых и объемных декораций, камера пылеудаления.

11. Расстановку дренчерных и спринклерных оросителей производят исходя из следующих условий:

площадь пола, защищаемая одним оросителем, принимается не более 9 м2 при средней интенсивности орошения не менее 0,1 л/с на 1 м2 площади пола;

расход воды на орошение проемов сцены принимается 0,5 л/с на 1 м проема, на орошение портала сцены — не менее 0,5 л/с на 1 м ширины портала при его высоте до 7,5 м и 0,7 л/с на 1 м при высоте более 7,5 м.

Свободный напор в наиболее удаленном и высокорасположенном оросителе должен быть не менее 500 гПа (5 м вод. ст.).

В одном здании диаметр выходных отверстий у всех оросителей должен быть одинаковым.

12. Управление дренчерными установками следует предусматривать:

электрическое или гидравлическое из двух мест на планшете сцены и из помещения пожарного поста для секций защиты сцены, арьерсцены и сценических проемов;

дистанционное электрическое или гидравлическое из вышеупомянутых мест и автоматическое от датчиков на узле управления спринклерами сцены для дренчерной завесы сценического портала;

дистанционное из помещения установки распределительной гребенки — для секции защиты сейфа скатанных декораций.

13. Дренчеры колосников сцены и арьерсцены, нижнего яруса рабочих галерей и соединяющих их переходных мостиков объединяют в одну или несколько секций.

Дренчеры над дверными проемами сцены и проемом арьерсцены объединяют в одну секцию. Дренчеры портала сцены и сейфа скатанных декораций выделяют в две отдельные секции.

14. Спринклеры, устанавливаемые на сцене, арьерсцене, в боковых карманах, трюме сцены, следует объединять в одну секцию с отдельным управлением. Допускается присоединение пожарных кранов на сценических рабочих галереях к стоякам спринклерной системы сцены.

15. Суммарный расчетный расход воды принимается большим из двух случаев работы средств внутреннего пожаротушения:

спринклеров сцены (покрытие сцены, все рабочие галереи и переходные мостики), одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов на верхних рабочих галереях с общим расходом 5 л/с, а также работы секции дренчеров портала сцены;

всех дренчеров под колосниками сцены и арьерсцены, нижним ярусом рабочих галерей и соединяющими их рабочими мостиками, одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов на верхних рабочих галереях с расходом 5 л/с, а также работы секции дренчеров портала сцены.

16. В тех случаях, когда напор в наружной сети недостаточен для обеспечения расчетной работы противопожарных устройств, следует предусматривать установку насосов, пуск которых следует проектировать:

дистанционным от кнопок у пожарных кранов — при отсутствии спринклерных и дренчерных устройств;

автоматическим — при наличии спринклерных и дренчерных устройств, с дистанционным дублированием (для пуска и остановки) из помещений пожарного поста и насосной.

17. Пожарные насосные агрегаты должны иметь 100%-ный резерв и устанавливаться в отдельных отапливаемых помещениях, имеющих выходы непосредственно наружу или в лестничную клетку. В зданиях кинотеатров и клубов, оборудованных только пожарными кранами, допускается установка насосов в котельной.

Закрыть

Строительный каталог
