СНиП 2.04.01-85 (2000), часть 8
Продолжение табл. 2
|
NP или NPhr |
a или a hr |
NP или NPhr |
a или a hr |
N Р или NPhr |
a или a hr |
NР или NPhr |
a или a hr |
NP или NPhr |
a или a hr |
|
220 |
52,80 |
360 |
83,28 |
500 |
113 ,32 |
640 |
143,08 |
780 |
172 ,66 |
|
225 |
53,90 |
365 |
84 ,36 |
505 |
114,38 |
645 |
144,14 |
785 |
173,71 |
|
230 |
55,00 |
370 |
85,44 |
510 |
115,45 |
650 |
145,20 |
790 |
174,76 |
|
235 |
56 ,10 |
375 |
86,52 |
515 |
116,52 |
655 |
146,25 |
795 |
175,82 |
|
240 |
57,19 |
380 |
87,60 |
520 |
117,58 |
660 |
147,31 |
800 |
176,87 |
|
245 |
58,29 |
385 |
88,67 |
525 |
118,65 |
665 |
148,37 |
810 |
178,98 |
|
250 |
59,38 |
390 |
89 ,75 |
530 |
119,71 |
670 |
149,43 |
820 |
181,08 |
|
255 |
60,48 |
395 |
90,82 |
535 |
120,78 |
675 |
150,49 |
830 |
183,19 |
|
260 |
61,57 |
400 |
91,90 |
540 |
121,84 |
680 |
151,55 |
840 |
185,29 |
|
265 |
62,66 |
405 |
92,97 |
545 |
122,91 |
685 |
152 ,6 |
850 |
187,39 |
|
270 |
63,75 |
410 |
94,05 |
550 |
123,97 |
690 |
153,66 |
860 |
189,49 |
|
275 |
64,85 |
415 |
95,12 |
555 |
125,04 |
695 |
154,72 |
870 |
191,60 |
|
280 |
65,94 |
420 |
96,20 |
560 |
126,10 |
700 |
155,77 |
880 |
193,70 |
|
285 |
67,03 |
425 |
97,27 |
565 |
127,16 |
705 |
156,83 |
890 |
195,70 |
|
290 |
68,12 |
430 |
98,34 |
570 |
128,22 |
710 |
157,89 |
900 |
197,90 |
|
295 |
69,20 |
435 |
99,41 |
575 |
129,29 |
715 |
158,94 |
910 |
200,00 |
|
300 |
70,29 |
440 |
100,49 |
580 |
130,35 |
720 |
160,00 |
920 |
202,10 |
|
305 |
71,38 |
445 |
101,56 |
585 |
131,41 |
725 |
161,06 |
930 |
204,20 |
|
310 |
72,46 |
450 |
102,63 |
590 |
132,47 |
730 |
162,11 |
940 |
206,30 |
|
315 |
73,55 |
455 |
103 ,70 |
595 |
133,54 |
735 |
163,17 |
950 |
208,39 |
|
320 |
74,63 |
460 |
104,77 |
600 |
134,60 |
740 |
164,22 |
960 |
210,49 |
|
325 |
75,72 |
465 |
105,84 |
605 |
135,66 |
745 |
165,28 |
970 |
212,59 |
|
330 |
76,80 |
470 |
106,91 |
610 |
136,72 |
750 |
166,33 |
980 |
214,68 |
|
335 |
77,88 |
475 |
107,98 |
615 |
137,78 |
755 |
167,39 |
990 |
216,78 |
|
340 |
78,96 |
480 |
109,05 |
620 |
138,84 |
760 |
168,44 |
1000 |
218 ,87 |
|
345 |
80,04 |
485 |
110,11 |
625 |
139,90 |
765 |
169,50 |
1250 |
271,14 |
|
350 |
81,12 |
490 |
111,18 |
630 |
140,96 |
770 |
170,55 |
1600 |
343,90 |
|
355 |
82,20 |
495 |
112,25 |
635 |
142,02 |
775 |
171,60 |
2000 |
426,80 |
НОМОГРАММЫ
ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ
И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ
Черт. 1. Номограмма для определения секундных расходов
воды q при q 0 = 0,1 и 0,14 л/с и Р £ 0,15

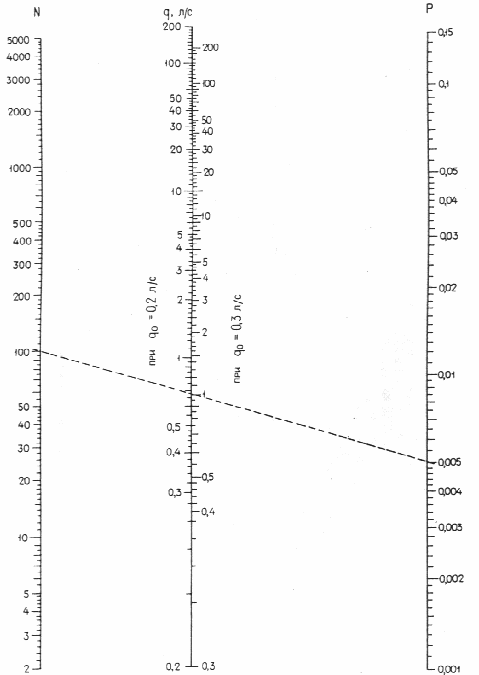

Черт. 2. Номограмма для определения секундных расходов
воды q при q 0 = 0,2 и 0,3 л/с и Р £ 0,15

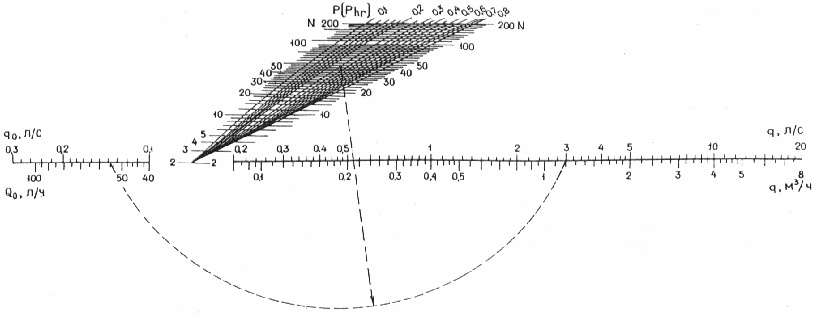

Черт. 3. Номограмма для определения секундных и часовых расходов воды q при q 0 £ 0,3 л/с, N £ 200 и Р > 0,1

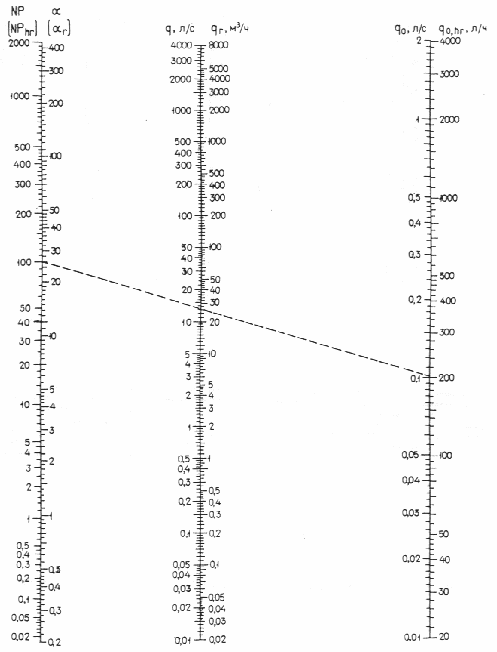

Черт. 4. Номограмма для определения секундных и часовых расходов воды
в зависимости от NP (NPhr ) при различных значениях q 0 , л/с, и q 0,hr , л/ч

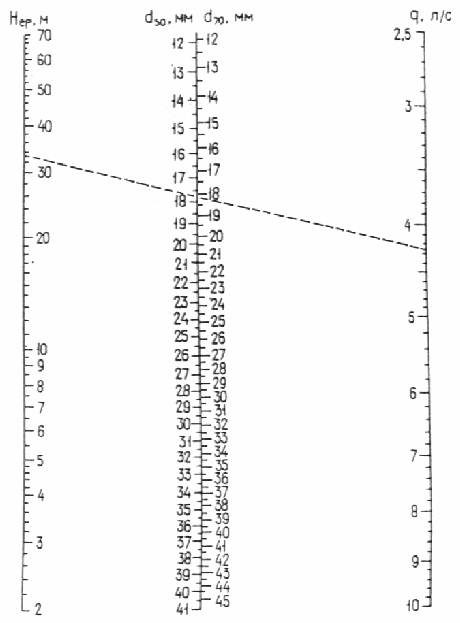

Черт. 5. Номограмма для определения диаметров отверстий диафрагм,
устанавливаемых между соединительными головками и пожарными кранами
d 50 — диаметр отверстия диафрагмы, устанавливаемой у пожарного крана
диаметром 50 мм; d 70 — то же, диаметром 70 мм

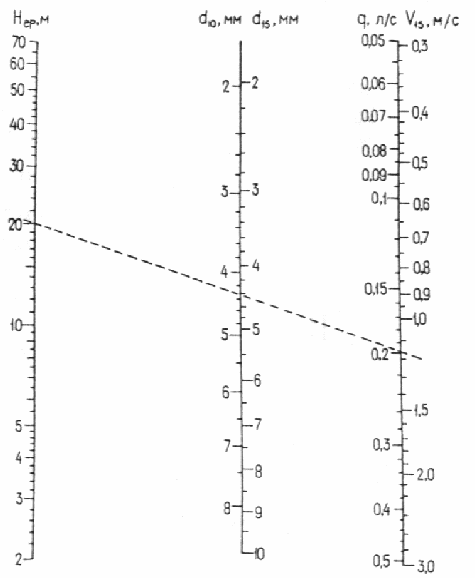

Черт. 6. Номограмма для определения отверстий диафрагм, устанавливаемых
у смесителей водоразборной арматуры санитарных приборов
d 10 (d 15 ) — диаметр отверстия диафрагмы, мм, устанавливаемой в соединительных
патрубках (подводках) смесительной водоразборной арматуры с условным
проходом d = 10 и 15 мм; v 15 — скорость движения воды, м/с, в подводке d = 15 мм
ПРИЛОЖЕНИЕ 5
Обязательное
ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Kcir ДЛЯ СИСТЕМ
ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
|
|
|
|
|
|
1 ,2 |
0,57 |
1 ,7 |
0,36 |
|
1,3 |
0,48 |
1,8 |
0,33 |
|
1,4 |
0,43 |
1,9 |
0,25 |
|
1,5 |
0,40 |
2,0 |
0,12 |
|
1,6 |
0,38 |
2,1 и более |
0,00 |
ПРИЛОЖЕНИЕ 6
Рекомендуемое
НОМОГРАММА
ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ С УЧЕТОМ ЗАРАСТАНИЯ
В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
ПРИЛОЖЕНИЕ 7
Рекомендуемое
РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ), % РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ, ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ
|
|
Значения j
1
,
%, при коэффициентах часовой неравномерности
|
|||||||||
|
|
1,2 |
1 ,4 |
1 ,6 |
1,8 |
2 |
2,5 |
3 |
4 |
5 |
6 |
|
1,0 |
6,7 |
12,3 |
17,1 |
21 ,2 |
25 ,0 |
32,6 |
38,5 |
47,2 |
53 ,5 |
58,2 |
|
1,1 |
2,0 |
7,2 |
12 |
16,6 |
20,8 |
28,6 |
34 ,6 |
43,8 |
50,4 |
55 ,2 |
|
1,2 |
— |
3,3 |
7,9 |
12,3 |
16,0 |
24,1 |
30,6 |
40 ,3 |
47,2 |
52,5 |
|
1 ,3 |
— |
1 ,2 |
4,6 |
8,6 |
12,4 |
21,2 |
27,0 |
37,2 |
44,2 |
49,8 |
|
1,4 |
— |
— |
2,2 |
5,8 |
9,4 |
17,2 |
24,0 |
34,2 |
41,4 |
47,2 |
|
1,5 |
— |
— |
— |
3,1 |
6,3 |
14,0 |
20,7 |
31,1 |
38,8 |
44,7 |
|
1,6 |
— |
— |
— |
1,2 |
4,6 |
11 ,4 |
18,2 |
28,8 |
36,6 |
43,2 |
|
1,7 |
— |
— |
— |
— |
2,4 |
9,0 |
15,8 |
26,2 |
34,0 |
40,4 |
|
1,8 |
— |
— |
— |
— |
0,8 |
6,8 |
13,0 |
24 ,0 |
31,8 |
38,2 |
|
1,9 |
— |
— |
— |
— |
— |
4,8 |
10,8 |
21,4 |
29,6 |
36,0 |
|
2,0 |
— |
— |
— |
— |
— |
3,4 |
8,9 |
19,1 |
27,2 |
33,8 |
|
2,2 |
— |
— |
— |
— |
— |
0,6 |
5,6 |
15,2 |
23,6 |
30,2 |
|
2,4 |
— |
— |
— |
— |
— |
— |
3,1 |
11,8 |
19,8 |
26,5 |
|
2,6 |
— |
— |
— |
— |
— |
— |
1,2 |
9,0 |
16,8 |
23,2 |
|
2,8 |
— |
— |
— |
— |
— |
— |
0,6 |
6,4 |
13,8 |
20,2 |
|
3,0 |
— |
— |
— |
— |
— |
— |
— |
4,4 |
11,2 |
17,6 |
|
3,5 |
— |
— |
— |
— |
— |
— |
— |
0,4 |
6,0 |
12,0 |
|
4,0 |
— |
— |
— |
— |
— |
— |
— |
— |
2,6 |
7,4 |
ПРИЛОЖЕНИЕ 8
Рекомендуемое
РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),
% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ, ПРИ РАВНОМЕРНОЙ ПОДАЧЕ И НЕРАВНОМЕРНОМ ПОТРЕБЛЕНИИ
|
|
Продолжительность равномерной |
Значения j 2 , %, при коэффициентах часовой неравномерности |
|||||||||
|
|
подачи воды, % |
1,2 |
1,4 |
1,6 |
1 ,8 |
2,0 |
2,5 |
3 |
4 |
5 |
6 |
|
1,00 |
100 |
6,7 |
12,3 |
17,1 |
21,3 |
25,0 |
32 ,6 |
38,5 |
47,5 |
53,5 |
58,2 |
|
1,09 |
92 |
7,3 |
10,5 |
14,4 |
18,0 |
21,4 |
28,8 |
34,8 |
44 ,0 |
50 ,6 |
55,6 |
|
1,20 |
84 |
— |
11,5 |
13,6 |
16 ,1 |
18 ,8 |
25,3 |
31,1 |
40,3 |
47,2 |
52,5 |
|
1,33 |
75 |
— |
— |
14,4 |
15,6 |
17,5 |
22,4 |
27,5 |
36,4 |
43,4 |
48,9 |
|
1,50 |
67 |
— |
— |
— |
16,9 |
17,4 |
20,4 |
24 ,4 |
32,4 |
29,2 |
44,9 |
|
1,71 |
58 |
— |
— |
— |
— |
19,4 |
19,8 |
22,2 |
28,5 |
34,8 |
40,3 |
|
2,00 |
50 |
— |
— |
— |
— |
— |
21,1 |
21,4 |
25,3 |
30,4 |
35,4 |
|
2,40 |
42 |
— |
— |
— |
— |
— |
— |
23,0 |
23,4 |
26,6 |
30,5 |
|
3 ,00 |
33 |
— |
— |
— |
— |
— |
— |
— |
24,2 |
24,4 |
26,4 |
|
4,00 |
25 |
— |
— |
— |
— |
— |
— |
— |
— |
26,4 |
25,2 |
|
6,00 |
17 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
33,5 |
ПРИЛОЖЕНИЕ 9
Рекомендуемое

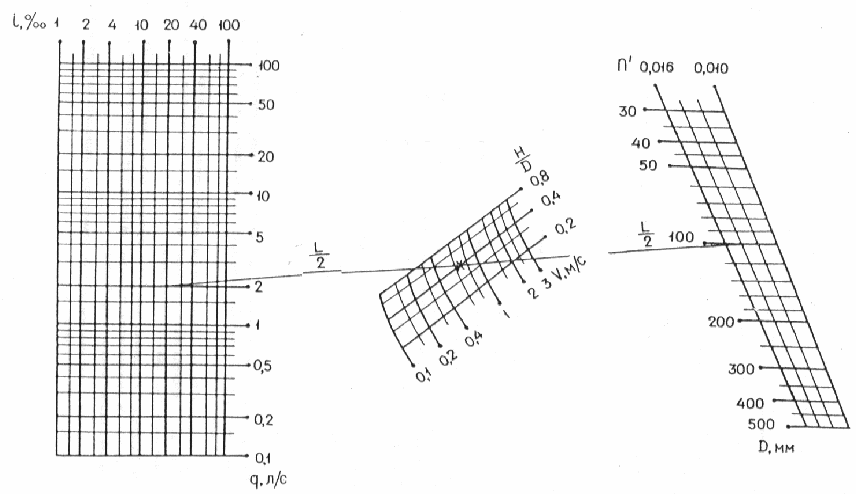

НОМОГРАММА ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА КАНАЛИЗАЦИОННЫХ ТРУБОПРОВОДОВ
СОДЕРЖАНИЕ
1. Общие положения
2. Качество и температура воды в системах водоснабжения
3. Определение расчетных расходов воды в системах водоснабжения и канализации и теплоты на нужды горячего водоснабжения
Водопровод
4. Системы водопровода холодной воды
5. Системы водопровода горячей воды
6. Системы противопожарного водопровода
7. Расчет водопроводной сети холодной воды
8. Расчет водопроводной сети горячей воды
9. Сети внутреннего водопровода
10. Трубопроводы и арматура
11. Устройства для измерения количества и расхода воды
12. Насосные установки
13. Запасные и регулирующие емкости
14. Дополнительные требования к системам внутреннего водопровода зданий (сооружений), строящихся в особых природных и климатических условиях
Канализация
15. Системы канализации
16. Санитарно-технические приборы и приемники сточных вод
17. Сети внутренней канализации
18. Расчет канализационных сетей
19. Местные установки для очистки и перекачки сточных вод
20. Внутренние водостоки
21. Дополнительные требования к системам внутренней канализации и водостоков зданий и сооружений в особых природных и климатических условиях
Приложение 1. Обязательное. Основные буквенные обозначения
Приложение 2. Обязательное. Расход воды и стоков санитарными приборами
Приложение 3. Обязательное. Нормы расхода воды потребителями
Приложение 4. Рекомендуемое. Значения коэффициентов a и a hr в зависимости от числа санитарно-технических приборов N, вероятности их действия Р и использования Рhr
Приложение 5. Обязательное. Значения коэффициента Кcir для систем горячего водоснабжения
Приложение 6. Рекомендуемое. Номограмма для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего водоснабжения
Приложение 7. Рекомендуемое. Регулирующий объем резервуара (аккумулятора теплоты), % расхода воды (теплоты) за период ее потребления, при заданных неравномерностях подачи и потребления
Приложение 8. Рекомендуемое. Регулирующий объем резервуара (аккумулятора теплоты), % расхода воды (теплоты) за период ее потребления, при равномерной подаче и неравномерном потреблении
Приложение 9. Рекомендуемое. Номограмма для гидравлического расчета канализационных трубопроводов
