СНиП 2.05.13-90, часть 2

Основные проектные решения по охране окружающей среды и защите населения должны быть согласованы с представителями общественности города или населенного пункта.

Прием в эксплуатацию трубопроводов без выполнения всех предусмотренных проектом и обусловленных согласующими организациями мероприятии, обеспечивающих пожарную, экологическую и санитарную надежность, не допускается.

7 .2. При проектировании необходимо предусматривать опережающее сооружение природоохранных объектов, создание сети временных дорог, проездов и мест стоянок строительной техники, а также мероприятия по предотвращению загрязнения окружающей среды строительными, бытовыми отходами и топливно-смазочными материалами.

7.3. В целях обеспечения сохранности трубопровода вдоль его трассы в зависимости от местных условий проектом следует устанавливатъ охранную зону в виде участка земли, ограниченного условными линиями, проходящими не менее чем в 5 м от оси трубопровода с каждой стороны, а при многотрубной прокладке — от осей крайних трубопроводов с каждой стороны.

Вдоль подводных переходов трубопровода охранная зона устанавливается в виде участка водного пространства от водной поверхности до дна, заключенного между параллельными плоскостями, отстоящими от осей крайних трубопроводов на 100 м с каждой стороны.

7.4. Мероприятия по защите водоемов и водотоков, расположенных вблизи прокладываемой трассы трубопровода, необходимо предусматривать в соответствии с требованиями водного законодательства и санитарных норм, утвержденных в установленном порядке.

7.5. Требования по охране окружающей среды и защите населения следует включать в проект отдельным разделом, а в сметах предусматривать необходимые затраты.

ПРИЛОЖЕНИЕ

Справочное

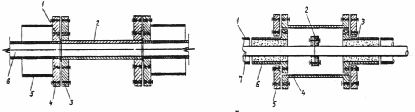

КОНСТРУКЦИЯ РАЗЪЕМНОГО СОЕДИНЕНИЯ СЕКЦИЙ ТРУБОПРОВОДА НА УЧАСТКАХ УКЛАДКИ ЕГО В ЗАЩИТНОМ КОЖУХЕ

Вариант 1 Вариант 2



Вариант 1

1 - прокладка; 2 - соединительная деталь (элемент); 3 - фланец соединительной детали; 4 - фланец; 5 -кожух; 6 - основная труба

Вариант 2

1- кожух; 2 - фланец; 3 - уплотнение; 4 - соединительная муфта; 5 -фланец; 6 - соединительная деталь; 7 - основная труба


СОДЕРЖАНИЕ

  1. Общие положения

  2. Классификация трубопроводов

  3. Трасса трубопроводов

  4. Конструктивные требования к трубопроводам

  5. Материалы и технические изделия

  6. Защита трубопроводов от коррозии

  7. Охрана окружающей среды

Приложение. Справочное. Конструкция разъемного соединения секций трубопровода на участке укладки его в защитном кожухе
