СНиП III-42-80 (с изм. 1983, 1987, 1997)

Магистральные трубопроводы.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА (ГОССТРОЙ СССР)


СНиП III-42-80


МАГИСТРАЛЬНЫЕ ТРУБОПРОВОДЫ


Утверждены постановлением Государственного комитета СССР по делам строительства от 16 мая 1980 г . № 67


Разработана ВНИИСТ Миннефтегазстроя с участием институтов “Гипротрубопровод” Миннефтепрома и “Гипроспецгаз” Мингазпрома .

С введением в действие главы СНиП III-42-80 “Магистральные трубопроводы” утрачивает силу глава СНиП III . Д10-72 “Магистральные трубопроводы . Правила производства и приемки работ” .


Редакторы - инж . Н . А . Шишов (Госстрой СССР), кандидаты техн . наук В . И . Прокофьев, В . П . Ментюков (ВНИИСТ) .


Государственный комитет СССР по делам

Строительные нормы и правила

СНиП III -42-80

строительства(Госстрой СССР)

Магистральные трубопроводы

Взамен главы СНиП III -Д.10-72



1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Правила настоящей главы должны соблюдаться при строительстве новых и реконструкции действующих магистральных трубопроводов и ответвлений от них условным диаметром до 1400 мм (включительно) с избыточным давлением среды не свыше 10 МПа (100 кгс/см2 ) для транспортирования:

нефти, нефтепродуктов, природного и попутного, естественного и искусственного углеводородных газов из районов их добычи (от головных перекачивающих насосных и компрессорных станций), производства или хранения до мест потребления (нефтебаз, перевалочных баз, пунктов налива, газораспределительных станций городов и населенных пунктов, отдельных промышленных и сельскохозяйственных предприятий и портов);

сжиженных углеводородных газов (фракций С3 и С4 и их смесей), а также нестабильного бензина и нестабильного конденсата и других сжиженных углеводородов с упругостью насыщенных паров не выше 1,6 МПа (16 кгс/см2 ) при температуре плюс 45° С из районов их добычи или производства (от головных перекачивающих насосных станций) до мест потребления (нефтебаз, перевалочных баз, пунктов налива, промышленных предприятий, портов, газораздаточных станций и кустовых баз);

товарной продукции в пределах головных и промежуточных газокомпрессорных и нефтеперекачивающих насосных станций, станций подземного хранения газа, газораспределительных станций, замерных пунктов.

Внесены Миннефтегаз-строем СССР

Утверждены постановлением Государственного комитета СССР по делам строительства от 16 мая 1980 г. № 67

Срок введения в действие 1 января 1981 г.

1.2. Правила настоящей главы не распространяются на строительство промысловых трубопроводов, а также строительство магистральных трубопроводов в морских акваториях и районах с сейсмичностью свыше 8 баллов для подземных и свыше 6 баллов для надземных трубопроводов. В этих случаях должны соблюдаться требования соответствующих ведомственных нормативных документов (ВСН), утвержденных в установленном порядке, а при их отсутствии - специальные требования к производству и приемке работ, указанные в проектной документации.

1.3. При строительстве магистральных трубопроводов кроме требований настоящей главы должны соблюдаться требования глав СНиП по организации строительной: производства, технике безопасности в строительстве и других глав СНиП, стандартов и инструкций, регламентирующих производство и приемку отдельных видов работ в комплексе строительства магистрального трубопровода и утвержденных в установленном порядке.

1.4. Категории магистральных трубопроводов и их участков определяются проектом в соответствии с главой СНиП по проектированию магистральных трубопроводов.

1.5. Строительство магистральных трубопроводов должно вестись поточным методом передвижными механизированными колоннами или комплексами, обеспечивающими непрерывность производства всех работ в строгой технологической последовательности.

1.6. Подготовительные работы и сооружение переходов через естественные и искусственные препятствия следует выполнять специализированными строительно-монтажными подразделениями.

1.7. Ширина полосы отвода земель на время строительства магистральных трубопроводов определяется проектом в соответствии с Нормами отвода земель для магистральных трубопроводов.

1.8. При пересечении строящегося магистрально трубопровода с подземными коммуникациями производство строительно-монтажных работ допускается при наличии разрешения организации, эксплуатирующей эти коммуникации, и в присутствии ее представителей.

1.9. При обнаружении на месте производства работ подземных коммуникаций и сооружений, не значащихся в проектной документации, строительной организацией должны быть по согласованию с организацией, эксплуатирующей указанные коммуникации и сооружения, приняты меры к предохранению их от повреждений.

1.10. При вскрытии кабельных линий связи, пересекающих трассу трубопровода, должны соблюдаться Условия производства работ в пределах охранных зон и просек на трассах линий связи и радиофикации, утвержденные Министерством связи СССР.

1.11. При производстве строительно-монтажных работ должен осуществляться производителями работ строительных организаций операционный контроль их качества (по всем технологическим процессам). Представители заказчика, а также представители органов государственного надзора имеют право производить выборочный контроль качества всех видов работ. Применение материалов и изделий, на которые отсутствуют сертификаты, паспорта и другие документы, подтверждающие их качество, не допускается.

1.12. При строительстве магистральных трубопроводов следует применять трубы, преимущественно изолированные в заводских или базовых условиях. Сооружение трубопроводов из изолированных труб следует выполнять по специальной технологической инструкции.

1.13. Оформление производственной документации, включая акты освидетельствования скрытых работ, должно производиться в соответствии с ВСН 012-88 утвержденным бывшим Миннефтегазстроем.

1.14. Материалы фактического положения трубопроводов (исполнительная съемка), оформленные в установленном порядке строительно-монтажнымн организациями и заказчиком, должны передаваться в исполнительные комитеты районных (городских) Советов народных депутатов.

2. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

2.1. Заказчик обязан создать геодезическую разбивочную основу для строительства и не менее чем за 10 дней до начала строительно-монтажных работ передать подрядчику техническую документацию на нее и на закрепленные на трассе строительства трубопровода пункты и знаки этой основы, в том числе: знаки закрепления углов поворота трассы; створные знаки углов поворота трассы в количестве не менее двух на каждое направление угла в пределах видимости;

створные знаки на прямолинейных участках трассы, установленные попарно в пределах видимости, но не реже чем через 1 км;

створные знаки закрепления прямолинейных участков трассы на переходах через реки, овраги, дороги и другие естественные и искусственные препятствия в количестве не менее двух с каждой стороны перехода в пределах видимости;

высотные реперы, установленные не реже чем через 5 км вдоль трассы, кроме устанавливаемых на переходах через водные преграды (на обоих берегах);

пояснительную записку, абрисы расположения знаков и их чертежи;

каталоги координат и отметок пунктов геодезической основы.

Допустимые средние квадратичсские погрешности при построении геодезической разбивочной основы: угловые измерения ± 2'; линейные измерения 1/1000; определение отметок ± 50 мм.

2.2. Перед началом строительства генподрядная строительно-монтажная организация должна выполнить на трассе следующие работы:

произвести контроль геодезической разбивочной основы с точностью линейных измерений не менее 1/500, угловых 2' и нивелирования между реперами с точностью 50 мм на 1 км трассы. Трасса принимается от заказчика. по акту, если измеренные длины линий отличаются от проектных не более чем на 1/300 длины, углы не более чем на 3' и отметки знаков, определенные из нивелирования между реперами, не более 50 мм;

установить дополнительные знаки (вехи, столбы и пр.) по оси трассы и по границам строительной полосы;

вынести в натуру горизонтальные кривые естественного (упругого) изгиба через 10 м, а искусственного изгиба — через 2 м;

разбить пикетаж по всей трассе и в ее характерных точках (в начале, середине и конце кривых, в местах пересечения трасс с подземными коммуникациями). Створы разбиваемых точек должны закрепляться знаками, как правило, вне зоны строительно-монтажных работ. Установить дополнительные репера через 2 км по трассе.

2.3. До начала основных строительно-монтажных работ генподрядчик должен, при необходимости, дополнительно к требованиям главы СНиП по организации строительного производства выполнить с учетом конкретных условий строительства следующие подготовительные работы на трассе:

расчистить полосу отвода трубопровода от леса, кустарника, пней и валунов;

удалить отдельные деревья и нависшие части скал и камни, находящиеся вне полосы отвода, но угрожающие по своему состоянию падением в зону полосы отвода;

срезать крутые продольные склоны;

осуществить защитные противообвальные н противооползневые мероприятия;

осуществить мероприятия, обеспечивающие минимальное промерзание грунта в полосе траншеи под трубопровод;

построить временные дороги, водопропускные, водоотводные, а также осушительные сооружения на подъездах к трассе и вдоль нее, а также мосты и переправы через реки, ручьи н овраги; защитить подъездные дороги от снежных заносов;

устроить временные приобъектные и пристанционные базы или склады для хранения материалов н оборудования;

устроить временные пристани и причалы; подготовить временные производственные базы и площадки для производства сварочных, битумоплавильных и других работ; построить временные поселки, обеспечивающие необходимые жилищные, санитарные и культурно-бытовые условия работающим;

подготовить вертолетные площадки;

создать систему диспетчерской связи;

подготовить строительные площадки для производства строительно-монтажиых работ по сооружению переходов трубопроводов через естественные и искусственные препятствия и при прокладке трубопроводов в тоннелях с необходимыми временными бытовыми и технологическими помещениями, сооружениями, дорогами;

создать водомерные посты вне зоны производства работ по устройству переходов трубопроводов через водные преграды с привязкой водомерного поста нивелировкой к высотной съемке трассы трубопровода и государственной геодезической сети;

снять плодородный слой земли и переместить его в отвал для временного хранения в соответствии с п. 13.8 настоящей главы.

2.4. Расчистка трассы на период строительства должна производиться в границах полосы отвода и в других местах, установленных проектом.

В зимний период расчистку следует производить о два этапа: в зоне проезда транспорта и работы строительных машин заблаговременно до начала основных работ, а в зоне рытья траншеи — непосредственно перед работой землеройных машин на длину, обеспечивающую их работу в течение смены.

2.5. Корчевка пней на сухих участках трассы должна производиться по всей ширине полосы отвода, а на болотистых участках — только на полосе будущей траншеи трубопровода и кабеля. На остальной части полосы отвода деревья необходимо спиливать на уровне земли.

2.6. Объем работ по планировке, необходимой для транспортных целей и передвижения строительных машин, должен быть указан в проекте организации строительства и уточнен в проекте производства работ.

2.7. Временные дороги для проезда строительных и транспортных машин следует устраивать однополосными с уширением в местах разворотов, поворотов и разъездов (со стороны трубопровода, противоположной трассе кабельной линии связи). Разъезды устраиваются на расстоянии прямой видимости, но не более чем через 600 м.

При строительстве зимних дорог следует преимущественно ограничиваться уплотнением снежного покрова с промораживанием ледяной корки, промораживанием поверхности грунта и поддержанием проезжей полосы в исправном состоянии.

При строительстве и эксплуатации ледовых дорог, проложенных по рекам, ручьям и озерам, должна определяться несущая способность льда и проводиться работа по поддержанию ледового покрова в рабочем состоянии.

Тип, конструкция, ширина дорог и радиусы поворотов определяются проектом организации строительства и уточняются в проекте производства работ.

3. ЗЕМЛЯНЫЕ РАБОТЫ

3.1. Размеры и профили траншей устанавливаются проектом в зависимости от назначения и диаметра трубопроводов, характеристики грунтов, гидрогеологических и других условии.

3.2. Ширина траншей по дну должна быть не менее D +300 мм для трубопроводов диаметром до 700 мм (где D условный диаметр трубопровода) и 1,5 D для трубопроводов диаметром 700 мм и более с учетом следующих дополнительных требований:

для трубопроводов диаметром 1200 и 1400 мм при рытье траншей с откосами не круче 1 : 0,5 ширину траншеи по дну допускается уменьшать до величины D + 500 мм;

при разработке грунта землеройными машинами ширина траншей должна приниматься равной ширине режущей кромки рабочего органа машины, принятой проектом организации строительства, но не менее указанной выше;

ширина траншей по дну на кривых участках из отводов принудительного гнутья должна быть равна двукратной величине по отношению к ширине на прямолинейных участках;

ширина траншей по дну при балластировке трубопровода утяжеляющими грузами или закрепления анкерными устройствами должна быть равна не менее 2,2 D , а для трубопроводов с тепловой изоляцией устанавливается проектом.

3.3. Крутизна откосов траншей должна приниматься в соответствии с главой СНиП по производству и приемке земляных сооружений, а разрабатываемых на болотах — согласно табл. 1.

Таблица 1

Торф

Крутизна откосов траншей, разрабатываемых на болотах типа


I

II

III (сильно обводненные)

Слабо разложившийся

1:0,75

1:1

-

Хорошо разложившийся

1:1

1:1,25

По проекту

В илистых и плывунных грунтах, не обеспечивающих сохранение откосов, траншеи разрабатываются с креплением и водоотливом. Виды крепления и мероприятия по водоотливу для конкретных условий должны устанавливаться проектом.

3.4. При рытье траншей роторными экскаваторами для получения более ровной поверхности дна траншей на проектной отметке и обеспечения плотного прилегания уложенного трубопровода к основанию на всем протяженни вдоль оси трубопровода на ширине не менее 3 м должна проводиться в соответствии с проектом предварительная планировка микрорельефа полосы.

3.5. Разработку траншей на болотах следует выполнять одноковшовыми экскаваторами с обратной лопатой на уширенных или обычных гусеницах со сланей, драглайнами или специальными машинами.

При прокладке трубопроводов через болота методом сплава разработку траншей н плавающей торфяной корки целесообразно выполнять взрывным способом, применяя удлиненные шнуровые, сосредоточенные или скважинные заряды.

3.6, 3.7. искючить.

3.8. В целях предотвращения деформации профиля вырытой траншеи, а также смерзания отвала грунта сменные темпы изоляционно-укладочных и земляных работ должны быть одинаковыми.

Технологически необходимый разрыв между землеройной и изоляционно-укладочной колонной должен быть указан в проекте производства работ.

Разработка траншей в задел в грунтах (за исключением скальных в летнее время), как правило, запрещаются.

Рыхление скальных грунтов взрывным способом должно производится до вывоза труб на трассу, а рыхление мерзлых грунтов допускается производить после раскладки труб на трассе.

3.9. При разработке траншей с предварительным рыхлением скального грунта буровзрывным способом переборы грунта должны быть ликвидированы за счет подсыпки мягкого грунта и его уплотнения.

3.10. Основания под трубопроводы в скальных и мерзлых грунтах следует выравнивать слоем мягкого грунта толщиной не менее 10 см над выступающими частями основания.

3.11. При сооружении трубопроводов диаметром 1020 мм и более должна проводиться нивелировка дна траншеи по всей длине трассы: на прямых участках через 50 м; на вертикальных кривых упругого изгиба через 10 м; на вертикальных кривых принудительного гнутья через 2 м; при сооружении трубопроводов диаметром менее 1020 мм только на сложных участках трассы (вертикальных углах поворота, участках с пересеченным рельефом местности), а также на переходах через железные и автомобильные дороги, овраги, ручьи, реки, балки и другие преграды, на которые разрабатываются индивидуальные рабочие чертежи .

3 . 12 . К моменту укладки трубопровода дно траншеи должно быть выровнено в соответствии с проектом .

Укладка трубопровода в траншею, не соответствующую проекту, запрещается .

3 . 13 . Засыпка траншеи производится непосредственно вслед за опуском трубопровода и установкой балластных грузов или анкерных устройств, если балластировка трубопровода предусмотрена проектом . Места установки запорной арматуры, тройников контрольно-измерительных пунктов электрохимзащиты засыпаются после их установки и приварки катодных выводов .

При засыпке трубопровода грунтом, содержащим мерзлые комья, щебень, гравий и другие включения размером более 50 мм в поперечнике, изоляционное покрытие следует предохранять от повреждений присыпкой мягким грунтом на толщину 20 см над верхней образующей трубы или устройством защитных покрытий, предусмотренных проектом .

Таблица 2

Допуск

Величина допуска (отклонение), см

Половина ширины траншеи по дну по отношению к разбивочной оси

+ 20, - 5

Отклонение отметок при планировке полосы для работы роторных экскаваторов

- 5

Отклонение отметок дна траншаи от проекта:


при разработке грунта землеройными машинами

- 10

при разработке грунта буровзрывным способом

- 20

Толщина слоя постели из мягкого грунта на дне траншеи

+ 10

Толщина слоя присыпки из мягкого грунта над трубой (при последующей засыпке скальным или мерзлым грунтом)

+ 10

Общая толщина слоя засыпки грунта над трубопроводом

+ 20

Высота насыпи

+ 20, - 5


Примечание. Проведение послеусадочного восстановления магистральных трубопроводов (укладка на проектные отметки, восстановления проектные отметки, восстановление проектной балластировки, дозасыпка грунта в траншиеи, восстановление насыпей и др.) производится в порядке, установленном Порядке о договорах подряда на акпитальное строительство, утвержденными постановлением Совета Министров СССР от 24 декабря 1969 г. № 973.

3.14. Мягкую подсыпку дна траншеи и засыпку мягким грунтом трубопровода, уложенного в скальных, каменистых, щебенистых, сухих комковатых и мерзлых грунтах, допускается по согласованию с проектной организацией и заказчиком заменять сплошной надежной защитой, выполненной из негниющих, экологически чистых и негороючих материалов.

3.15. Земляные работы при сооружении магистральных трубопроводов должны выполняться с соблюдением допусков, приведенных в табл. 2.

4. СБОРКА, СВАРКА И КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИИ ТРУБОПРОВОДОВ

Общие положения

4.1. Перед сборкой и сваркой труб необходимо:

произвести визуальный осмотр поверхности труб (при этом трубы не должны иметь недопустимых дефектов, регламентированных техническими условиями на поставку труб);

очистить внутреннюю полость труб от попавшего внутрь грунта, грязи, снега;

выправить или обрезать деформированные концы и повреждения поверхности труб;

очистить до чистого металла кромки и прилегающие к ним внутреннюю и наружную поверхности труб на ширину не менее 10 мм.

При стыковой сварке оплавлением следует дополнительно зачищать торец трубы и пояс под контактные башмаки сварочной машины.

4.2. Допускается правка плавных вмятин на торцах труб глубиной до 3,5 % диаметра труб и деформированных концов труб безударными разжимными устройствами. При этом на трубах из сталей с нормативным временным сопротивлением разрыву до 539 МПа (55 кгс/мм2 ) допускается правка вмятин и деформированных концов труб при положительных температурах без подогрева. При отрицательных температурах окружающего воздуха необходим подогрев на 100— 150°С. На трубах из сталей с нормативным временным сопротивлением разрыву 539 МПа (55 кгс/мм2 ) и выше с местным подогревом на 150—200° С при любых температурах окружающего воздуха.

Участки и торцы труб с вмятиной глубиной более 3,5 % диаметра трубы или имеющие надрывы необходимо вырезать.

Допускается ремонт сваркой забоин и задиров фасок глубиной до 5 мм.

Концы труб с забоинами и задирами фасок глубиной более 5 мм следует обрезать.

4.3. Сборка труб диаметром 500 мм и более должна производиться на внутренних центраторах. Трубы меньшего диаметра можно собирать с использованием внутренных или наружных центраторов. Независимо от диаметра труб сборка захлестов и других стыков, где применение внутренних центраторов невозможно производится с применением наружных центраторов.

4.4. При сборке труб с одинаковой нормативной толщиной стенки смещение кромок допускается на величину до 20 % толщины стенки трубы, но не более 3 мм при дуговых методах сварки и не более 2 мм при стыковой сварке оплавлением.

4.5. Непосредственное соединение на трассе разнотолщинных труб одного и того же диаметра или труб с деталями (тройниками, переходами, днищами, отводами) допускается при следующих условиях:

если разность толщин стенок стыкуемых труб или труб с деталями (максимальная из которых 12 мм и менее) не превышает 2,5 мм;

если разность толщин стенок стыкуемых труб или труб с деталями (максимальная из которых более 12 мм) не превышает 3 мм.

Соединение труб или труб с деталями с большей разностью толщин стенок осуществляется путем вварки между стыкуемыми трубами или трубами с дeтaлями переходников или вставок промежуточной толщины, длина которых должна быть не менее 250 мм.

При разнотолщинности до 1,5 толщины допускается непосредственная сборка и сварка труб при специальной разделке кромок более толстой стенки трубы или детали. Конструктивные размеры разделки кромок и сварных швов должны соответствовать указанным на рис. 1.

Смещение кромок при сварке разностенных труб, измеряемое по наружной поверхности, не должно превышать допусков, установленных требованиями п. 4.4 настоящего раздела.

Подварка изнутри корня шва разностенных труб диаметром 1000 мм и более по всему периметру стыка обязательна, при этом должен быть очищен подварочный слой от шлака, собраны и удалены из трубы огарки электродов и шлак.

Рис. 1. Конструктивные размеры разделки кромок и сварных швов разнотолщинных труб (до 1,5 толщины стенки)


4.6. Каждый стык должен иметь клеймо сварщика или бригады сварщиков, выполняющих сварку. На стыки труб из стали с нормативным временным сопротивлением разрыву до 539 МПа (55 кгс/мм2 ) клейма должны наноситься механическим способом или наплавкой. Стыки труб из стали с нормативным временным сопротивлением разрыву 539 МПа (55 кгс/мм2 ) и выше маркируются несмываемой краской снаружи трубы.

Клейма наносятся на расстоянии 100—150 мм от стыка в верхней полуокружности трубы.

4.7. Приварка каких-либо элементов, кроме катодных выводов, в местах расположения поперечных кольцевых, спиральных и продольных заводских сварных швов, не допускается. В случае если проектом предусмотрена приварка элементов к телу трубы, то расстояние между швами трубопровода и швом привариваемого элемента должно быть не менее 100 мм.

4.8. Непосредственное соединение труб с запорной и распределительной арматурой разрешается при условии, что толщина свариваемой кромки патрубка арматуры не превышает 1,5 толщины стенки стыкуемой с ней трубы в случае специальной подготовки кромок патрубка арматуры в заводских условиях согласно рис. 2.

Во всех случаях, когда специальная разделка кромок патрубка арматуры выполнена не в заводских условиях, а также когда толщина свариваемой кромки патрубка арматуры превышает 1,5 толщины стенки стыкуемой с ней трубы, соединение следует производить путем вварки между стыкуемой трубой и арматуpo й специального переходника или переходного кольца.

Рис. 2. Подготовка промок патрубков арматуры при непосредственном соединении их с трубами

4.9. При сварке трубопровода в нитку сварные стыки должны быть привязаны к пикетам трассы и зафиксированы в исполнительной документации.

4.10. При перерыве в работе более 2 ч концы свариваемого участка трубопровода следует закрыть инвентарными заглушками для предотвращения попадания внутрь трубы снега, грязи и т. п.

4.11. Кольцевые стыки стальных магистральных трубопроводов могут свариваться дуговыми методами сварки или стыковой сваркой оплавлением.

4.12. Допускается выполнение сварочных работ при температуре воздуха до минус 50°С.

При ветре свыше 10 м/с, а также при выпадении атмосферных осадков производить сварочные работы без инвентарных укрытий запрещается.

4.13. Монтаж трубопроводов следует выполнять только на инвентарных подкладках. Применение грунтовых и снежных призм для монтажа трубопровода не допускается.

4.14. К прихватке и сварке магистральных трубопроводов допускаются сварщики, сдавшие экзамены в соответствии с Правилами аттестации сварщиков Госгортехнадзора СССР, имеющие удостоверения и выдержавшие испытания, регламентируемые требованиями пп. 4.16—4.23 настоящего раздела.

4.15. Изготовление сварных соединительных деталей трубопровода (отводов, тройников, переходов и др.) в полевых условиях запрещается.

ПРОВЕРКА КВАЛИФИКАЦИИ СВАРЩИКОВ

4.16. При производстве сварочных работ каждый сварщик (бригада или звено сварщиков в случае сварки стыка бригадой или звеном) должен (должны) сварить допускной стык для труб диаметром до 1000 мм

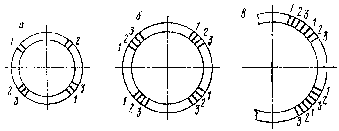

Рис. 3. Схема вырезки образцов для механических испытаний

а - трубы диаметром до 400 мм включительно; б  — трубы диаметром от 400 мм до 1000 мм; в — трубы диаметром 1000 мм и более; 1 —образец для испытания на растяжение (ГОСТ 6996-66, тип XII или XIII); 2 образец на изгиб корнем шва наружу (ГОСТ 6996—66, тип XXVII или XXVIII) или на ребро; 3 — образец на изгиб корнем шва внутрь (ГОСТ 6996—66, тип XXVII или XXVIII) или на ребро

или половину стыка для труб диаметром 1000 мм и более в условиях, тождественных с условиями сварки на трассе, если:

он (они) впервые приступил (и) к сварке магистрального трубопровода или имел (и) перерыв в своей работе более трех месяцев;

сварка труб осуществляется из новых марок сталей или с применением новых сварочных материалов, технологии и оборудования;

изменился диаметр труб под сварку (переход от одной группы диаметров к другой см. группы а, б, в на рис. 3);

изменена форма разделки торцов труб под сварку.

  1. Допускной стык подвергается:

визуальному осмотру и обмеру, при котором сварной шов должен удовлетворять требованиям пп. 4.26; 4.27 настоящего раздела;

радиографическому контролю в соответствии с требованиями п.4.28 настоящего раздела;

механическим испытаниям образцов, вырезанных из сварного соединения в соответствии с требованиями п. 4.19 настоящего раздела.

4.18. Если стык по визуальному осмотру и обмеру или при радиографическим контроле не удовлетворяет требованиям пп.4. 26, 4.27, 4.32 настоящего раздела, то производится сварка и повторный контроль двух других допускных стыков; в случае получения при повторном контроле неудовлетворительных результатов хотя бы на одном из стыков бригада или отдельный сварщик признаются не выдержавшими испытание.

4.19. Механическими испытаниями предусматривается проверка образцов на растяжение и на изгиб, вырезанных из сварных соединений. Схема вырезки и необходимое количество образцов для различных видов механических испытаний должны соответствовать указанным на рис. 3 и в табл. 3.

Таблица 3

диаметр трубы, мы

Количество образцов для механических испытаний


на растяжение

на изгиб с расположением корпя шва

всего



наружу

внутрь

на ребро


Толщина стенки, трубы до 12,5 мм включительно

До 400 мм

2

2

2

-

6

Свыше 400 мм

4

4

4

-

12

Толщина стенки трубы свыше 12,5 мм

До 400 мм

2

-

-

4

6

Свыше 400 мм

4

-

-

8

12

Образцы для проведения механических испытаний должны быть подготовлены в соответствии с требованиями ГОСТ 6996—66 и настоящей главы.

4.20. Временное сопротивление разрыву сварного соединения, определенное на разрывных образцах со снятым усилением, должно быть не меньше нормативного значения временного сопротивления разрыву металла труб.

4.21. Среднее арифметическое значение угла изгиба образцов, сваренных дуговыми методами сварки, должно быть не менее 120°, а его минимальное значение не ниже 100°.

4.22. Среднее арифметическое значение угла изгиба образцов, сваренных стыковой сваркой оплавлением, должно быть не менее 70°, а его минимальное значение не ниже 40°. При подсчете среднего значения все углы больше 110° принимаются равными 110°.

4.23. Если образцы, вырезанные из стыка, имеют неудовлетворительные показатели механических свойств согласно требованиям пп. 4.20—4.22 настоящего раздела, то испытания проводятся на удвоенном количестве образцов, вырезанных из повторно сваренного стыка; в случае получения при повторном испытании неудовлетворительных результатов бригада сварщиков или отдельный сварщик признаются не выдержавшими испытание и должны пройти переподготовку.

Контроль сварных соединений

4.24. Контроль сварных стыков трубопроводов производится:

систематическим операционным контролем, осуществляемым в процессе сборки и сварки трубопроводов;

визуальным осмотром и обмером сварных соединений;

проверкой сварных швов неразрушающими методами контроля;

по результатам механических испытаний сварных соединений в соответствии с п.4.29 настоящего раздела.

подождите, идет загрузка...    подождите, идет загрузка...
Закрыть

Строительный каталог
