ГОСТ 24143-80 (1987), часть 2
Условия проведения испытаний________________________________
(условия испарения и т.д.)____________________________________
|
Наименование определяемых параметров
|
Величина определяемых параметров
|
Примечание
|
|
|
|
до испытания
|
после испытания
|
|
|
Масса образца грунта со стеклом, г
|
|
|
|
|
Масса стекла, г
|
|
|
|
|
Масса образца грунта, г
|
|
|
|
|
Высота образца грунта, см
|
|
|
|
|
Диаметр образца грунта, см
|
|
|
|
|
Площадь
сечения образца грунта, см
|
|
|
|
|
Объект
образца грунта, см
|
|
|
|
|
Плотность
грунта, г/см
|
|
|
|
|
Влажность, доли единицы
|
|
|
|
|
Плотность
скелета грунта, г/см
|
|
|
|
|
Плотность
минеральной части грунта, г/см
|
|
|
|
|
Коэффициент пористости
|
|
|
|
|
Масса сухого грунта, г
|
|
|
|
|
Влажность на границе текучести, доли единицы
|
|
|
|
|
Влажность на границе раскатывания, доли единицы
|
|
|
|
|
Число пластичности, доли единицы
|
|
|
|
|
Показатель консистенции
|
|
|
|
Лабораторный номер образца_______________________
|
Да- та
|
Вре- мя,
|
Мас- са
|
Влаж- ность
|
Определение объема образца
|
Усадка образца
|
При- ме-
|
|||||||
|
ис- пы- та- ний
|
мин. ч
|
об- раз- ца грун- та, г
|
об- раз- ца грун- та, доли
|
Вы- сота об- раз- ца грун-
|
Диаметр образца, см
|
Объем образ- ца грунта
|
По вы- соте
|
По диа- мет- ру
|
По объе- му
|
ча- ния
|
|||
|
|
|
|
еди- ни- цы
|
та, см
|
|
|
|
Средний
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Исполнитель________________________________________________
(должность, фамилия, имя, отчество, подпись)
Журнал проверил "____"_________________198 г.
___________________________________________________________
(должность, фамилия, имя, отчество, подпись)
Приложение 6
Обязательное
График
зависимости набухания грунта
от
давления
при испытании образца грунта
в компрессионном приборе
Масштаб графиков следует принимать:
для
давления
(по горизонтали): 0,025 или 0,05 МПа
(0,25
или 0,5 кгс/см
)
- 10 мм;
для
набухания
(по вертикали): 0,01 или 0,02 - 10 мм.
График 1 График 2
- установленная
величина давления набухания (график 1); предполагаемая величина
давления набухания (график 2).
Приложение 7
Обязательное

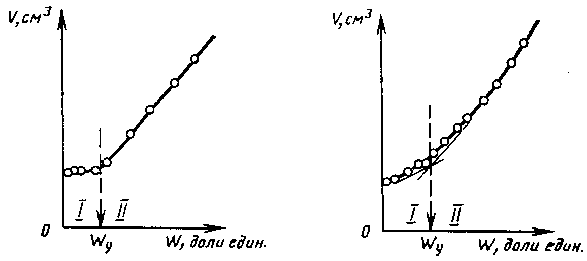

График
зависимости изменения объема образца грунта
при изменении влажности
в процессе усадки
Масштаб графиков следует принимать:
для влажности (по горизонтали): 0,05 - 10 мм;
для
объема (по вертикали): 2 см
- 10 мм.
График 1 График 2
I
- первый этап сушки; II - второй этап сушки;
- влажность глинистого грунта на пределе усадки
