ГОСТ 21.101-97

СПДС. Основные требования к проектной и рабочей документации.


ГОСТ 21.101—97


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

ДЛЯ СТРОИТЕЛЬСТВА


ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ

И РАБОЧЕЙ ДОКУМЕНТАЦИИ


Издание официальное


МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ

ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ

И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)



Предисловие


1 РАЗРАБОТАН Государственным предприятием – Центром методологии, нормирования и стандартизации в строительстве (ГП ЦНС) Госстроя России


ВНЕСЕН Департаментом развития научно-технической политики и Проектно-изыскательских работ Госстроя России


2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве 10 декабря 1997 г.


За принятие стандарта проголосовали:


Наименование государства

Наименование органа государственного управления строительством


Республика Армения


Республика Казахстан




Кыргызская Республика

Российская Федерация

Республика Таджикистан



Министерство градостроительства Республики Армения

Агенство строительства и архитектурно-градостроительного контроля Министерства экономики и торговли Республики Казахстан

Минархстрой Кыргызской Республики

Госстрой России

Госстрой Республики Таджикистан



3 ВВЕДЕН В ДЕЙСТВИЕ с 1 апреля 1998 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 29.12.97 № 18—75


4 ВЗАМЕН ГОСТ 21.101—93



Содержание

1 Область применения...............................................................................1

2 Нормативные ссылки..............................................................................1

3 Общие требования к составу документации...........................................2

4 Общие требования к комплектованию документации ...........................2

4.1 Проектная документация...........................................................2

4.2 Рабочие чертежи........................................................................3

Общие данные по рабочим чертежам........................................4

5 Общие правила выполнения документации

Координационные оси........................................................................5

Нанесение размеров, уклонов, отметок, надписей ...........................7

Изображения (разрезы, сечения, виды, фрагменты).........................8

Основные надписи.............................................................................................11

6 Правила выполнения спецификаций на чертежах...............................11

7 Правила внесения изменений в рабочую документацию, выданную заказчику..................................................................................................12

7.4 Разрешение на внесение изменений ........................................12

7.5 Внесение изменений ...............................................................12

8 Правила привязки рабочей документации ..........................................16

9 Правила оформления сброшюрованной документации .......................17

Приложение А Марки основных комплектов рабочих чертежей............18

Приложение Б Формы 1 и 2— Ведомости общих данных по рабочим чертежам .................................................................................................20

Приложение В Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства ....................................................22

Приложение Г Перечень допускаемых сокращений слов (дополнение к ГОСТ 2.316).............................................................................................24

Приложение Д Формы 3—6 — Основные надписи и дополнительные графы к ней..............................................................................................26

Приложение Е Расположение основной надписи, дополнительных граф к ней и размерных рамок на листах .........................30

Приложение Ж Формы 7 и 8— Спецификации ...............................….31

Приложение И Форма 9 — Разрешение на внесение изменений ...........32

Приложение К Форма 10 — Таблица регистрации изменений .............34

Приложение Л Форма 11 — Штамп аннулирования (замены) листов подлинника документа ..........................................................................35

Приложение М Формы 12 и 13— Штампы привязки (первый и последующие листы) ............…..............................................................36

Приложение Н Форма 14 — Обложка.....................................................37

Приложение П Форма 15 — Титульный лист. Пример оформления титульного листа......................................................................................38

Приложение Р Форма 16 — Состав проекта.....…..................................40




ГОСТ 21.101 93


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

_________________________________________________________


Система проектной документации

для строительства


ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТНОЙ

И РАБОЧЕЙ ДОКУМЕНТАЦИИ


System of design documents for construction.

Main requirements for design and working documents


___________________________________________________

Дата введения 1998—04—01



1 Область применения


Настоящий стандарт устанавливает основные требования к проектной и рабочей документации на строительство предприятий, зданий и сооружений различного назначения.


Общие правила выполнения графической и текстовой документации, установленные в разделе 5 настоящего стандарта, распространяются также на отчетную техническую документацию по инженерным изысканиям для строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.004—88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.101—68 ЕСКД. Виды изделий

ГОСТ 2.102—68 ЕСКД. Виды и комплектность конструкторских документов

ГОСТ 2.105—95 ЕСКД. Общие требования к текстовым документам

ГОСТ 2.108— 68 ЕСКД. Спецификация

ГОСТ 2.109—73 ЕСКД. Основные требования к чертежам

ГОСТ 2.113—75 ЕСКД. Групповые и базовые конструкторские документы

ГОСТ 2.114—95 ЕСКД. Технические условия

ГОСТ 2.301—68 ЕСКД. Форматы

ГОСТ 2.302—68 ЕСКД. Масштабы

ГОСТ 2.303—68 ЕСКД. Линии

ГОСТ 2.306—68 ЕСКД. Обозначения графические материалов и правила их нанесения не чертежах

ГОСТ 2.307—68 ЕСКД. Нанесение размеров и предельных отклонений

ГОСТ 2.308—79 ЕСКД. Указание на чертежах допусков форм и расположения поверхностей

ГОСТ 2.309 ЕСКД. Обозначение шероховатости поверхностей

ГОСТ 2.310—68 ЕСКД. Нанесение на чертежах обозначений покрытий, термической и других видов обработки

ГОСТ 2.311—68 ЕСКД. Изображение резьбы

ГОСТ 2.312—72 ЕСКД. Условные изображения и обозначения швов сварных соединений

ГОСТ 2.313—82 ЕСКД. Условные изображения и обозначения неразъемных соединений

ГОСТ 2.314—68 ЕСКД. Указания на чертежах о маркировании и клеймении изделий

ГОСТ 2.316— 68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц

ГОСТ 2.317—69 ЕСКД. Аксонометрические проекции

ГОСТ 2.410—68 ЕСКД. Правила выполнения чертежей металлических конструкций

ГОСТ 2.501—88 ЕСКД. Правила учета и хранения

ГОСТ 21.110—95 СПДС. Спецификация оборудования, изделий и материалов

ГОСТ 21.113—88 СПДС. Обозначения характеристик точности

ГОСТ 21.114—95 СПДС. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.203—78 СПДС. Правила учета и хранения подлинников проектной документации

ГОСТ 21.501— 93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей.

3 Общие требования к составу документации

3.1 Состав и содержание проектной документации на строительство предприятий, зданий и сооружений установлены действующими строительными нормами и правилами.

3.2 В состав рабочей документации на строительство здания или сооружения в общем

случае включают:

а) рабочие чертежи, предназначенные для производства строительных и монтажных работ;

б) рабочую документацию на строительные изделия по ГОСТ 21.501;

в) эскизные чертежи общих видов нетиповых изделий по ГОСТ 21.114*;

г) спецификации оборудования, изделий и материалов по ГОСТ 21.110;

д) другую прилагаемую документацию, предусмотренную соответствующими стандартами Системы проектной документации для строительства (СПДС);

е) сметную документацию по установленным формам.



4 Общие требования к комплектованию документации

4.1 Проектная документация

4.1.1 Проектную документацию, предназначенную для утверждения (стадия-проект, утверждаемая часть рабочего проекта), комплектуют в тома, как правило, по отдельным разделам, предусмотренным строительными нормами и правилами. Каждый том нумеруют арабскими цифрами.

Пример — Том 1 — Общая пояснительная записка

Том 2 — Генеральный план и транспорт

При необходимости тома делят на части. В этом случае тома нумеруют по типу:

Том 1.1, Том 1.2.

4.1.2 Текстовые и графические материалы, включаемые в том, комплектуют, как правило, в следующем порядке:

  • обложка;

  • титульный лист;

  • содержание;

  • состав проекта;

  • пояснительная записка;

  • основные чертежи, предусмотренные строительными нормами и правилами.


* Выполняют при необходимости.


Правила оформления обложки, титульного листа, содержания и состава проекта приведены в разделе 9.

4.1.3 Каждому текстовому и графическому документу, включенному в том, присваивают обозначение, которое указывают на титульном листе и в основных надписях.

В состав обозначения включают базовое обозначение, устанавливаемое по действующей в организации системе, и через дефис — марку и/или шифр раздела проекта. Марки разделов проекта принимают по аналогии с марками основных комплектов рабочих чертежей, приведенными в приложении А.

Примеры

1 . 2345-ПЗ Раздел «Общая пояснительная записка»

2 . 2345-ГТ Раздел «Генеральный план и транспорт»

3 . 2345- 12-АС Раздел «Архитектурно-строительные решения»,

где 2345 — номер договора (контракта) или шифр объекта строительства;

12 — номер здания или сооружения по генеральному плану*;

2345-12 — базовое обозначение;

ПЗ — шифр раздела проекта;

ГТ и АС — марки разделов проекта.

4.1.4 Текстовые и графические материалы, как правило, включают в том на листах, сложенных по формату А4 ГОСТ 2.301.

В каждый том включают не более 250 листов формата А4, 150 листов формата АЗ, 75 листов формата А2 и 50 листов формата А1.

4.1.5 Общие требования к выполнению графической документации приведены в разделе 5.

Текстовые документы выполняют по ГОСТ 2.105 с учетом требований раздела 5 настоящего стандарта.

4.2 Рабочие чертежи

4.2.1 Рабочие чертежи, предназначенные для производства строительных и монтажных работ, объединяют в комплекты (далее—основные комплекты) по маркам в соответствии с приложением А.

4.2.2 Основной комплект рабочих чертежей любой марки может быть разделен на несколько основных комплектов той же марки (с добавлением к ней порядкового номера) в соответствии с процессом организации строительных и монтажных работ.

Пример - АС1; АС2; КЖ1; КЖ2

4.2.3 Каждому основному комплекту рабочих чертежей присваивают обозначение, в состав которого включают базовое обозначение, устанавливаемое по действующей в организации системе, и через дефис — марку основного комплекта.

Пример — 2345- 12-АР,

где 2345 — номер договора (контракта) или шифр объекта строительства;

12 — номер здания или сооружения по генеральному плану*;

2345-12 — базовое обозначение;

АР — марка основного комплекта рабочих чертежей.

4.2.4 В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, а также чертежи и схемы, предусмотренные стандартами СПДС.

* Для разделов проекта, относящихся к объекту строительства в целом (общая пояснительная записка, генеральный план и транспорт и др.), а также для рабочих чертежей линейных сооружений, генерального плана, наружных коммуникаций эту часть базового обозначения, как правило, исключают.


ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ


4.2.5 На первых листах каждого основного комплекта рабочих чертежей приводят общие данные по рабочим чертежам, включающие:

а) ведомость рабочих чертежей основного комплекта по форме 1;

б) ведомость ссылочных и прилагаемых документов по форме 2;

в) ведомость основных комплектов рабочих чертежей по форме 2;

г) ведомость спецификаций (при наличии в основном комплекте нескольких схем расположения ), выполняемую по форме 1.

д) условные обозначения, не установленные государственными стандартами, и значения которых не указаны на других листах основного комплекта рабочих чертежей;

е) общие указания;

ж) другие данные, предусмотренные соответствующими стандартами СПДС.

Формы 1 и 2 с указаниями по их заполнению приведены в приложении Б.

4.2 .6 Ведомость рабочих чертежей основного комплекта содержит последовательный перечень листов основного комплекта.

4.2.7 Ведомость ссылочных и прилагаемых документов составляют по разделам:

а) ссылочные документы;

б) прилагаемые документы.

В раздел "Ссылочные документы" указывают документы, на которые приведены ссылки в рабочих чертежах, в том числе:

а) чертежи типовых конструкций, изделий и узлов с указанием наименования и обозначения серии и номера выпуска;

б) стандарты, в состав которых включены чертежи, предназначенные для изготовления изделий, с указанием их наименования и обозначения.

Ссылочные документы проектная организация выдает заказчику только по отдельному договору.

В раздел "Прилагаемые документы" указывают документы, разработанные в дополнение к рабочим чертежам основного комплекта, в том числе:

  1. рабочую документацию на строительные изделия;

  2. эскизные чертежи общих видов нетиповых изделий*;

- спецификацию оборудования, изделий и материалов;

- локальную смету ;

- другую документацию, предусмотренную соответствующими стандартами СПДС.

Прилагаемые документы проектная организация выдает заказчику одновременно с основным комплектом рабочих чертежей.

4.2.8 Ведомость основных комплектов рабочих чертежей приводят на листах общих данных основного комплекта ведущей марки **.

При наличии нескольких основных комплектов рабочих чертежей одной марки составляют ведомость комплектов этой марки по форме 2 приложения Б, которую приводят на листе общих данных для каждого из этих комплектов.

_____________

* Выполняют при необходимости.

** Основной комплект рабочих чертежей в качестве ведущей марки назначает генеральный проектировщик.



4.2.9 В общих указаниях приводят:

а) основание для разработки рабочей документации ( задание на проектирование, утвержденный проект);

б) отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую (как правило, приводят на архитектурно-строительных чертежах);

в) запись о результатах проверки на патентоспособность и патентную чистоту впервые применяемых или разработанных в проекте технологических процессов, оборудования, приборов, конструкций, материалов и изделий, а также номера авторских свидетельств и заявок, по которым приняты решения о выдаче авторских свидетельств на используемые в рабочей документации изобретения;

г) запись о том, что рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами;

д) перечень видов работ, для которых необходимо составлять акты освидетельствования скрытых работ ;

е) сведения о том, кому принадлежит данная интеллектуальная собственность ( при необходимости);

ж) другие необходимые указания.

В общих указаниях не следует повторять технические требования, помещенные на других листах основного комплекта рабочих чертежей, и давать описание принятых в рабочих чертежах технических решений.





5. ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ ДОКУМЕНТАЦИИ


5.1 При выполнении проектной, рабочей и другой технической документации, предназначенной для строительства предприятий, зданий и сооружений, следует руководствоваться требованиями соответствующих стандартов СПДС, а также стандартов Единой системы конструкторской документации (ЕСКД).

Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства, приведен в приложении В.

Документация, предназначенная для микрофильмирования, должна соответствовать требованиям системы стандартов "Репрография".

5.2 Чертежи выполняют в оптимальных масштабах с учетом их сложности и насыщенности информацией.

Масштабы на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС.

5.3 Перечень сокращений слов, допускаемых в основных надписях, технических требованиях, таблицах, чертежах и спецификациях, составленных в дополнение к ГОСТ 2.316 и приведен в приложении Г.


Координационные оси

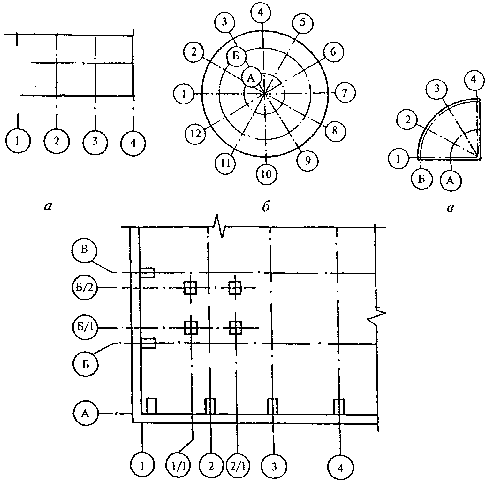

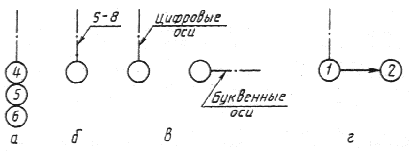

5.4 На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6 12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

5.5 Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

ПРИМЕР: АА; ББ; ВВ.


5.6 Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рисунок 1 а) или как показано на рисунках 1 б, в.

5.7 Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

5.8 Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

над чертой указывают обозначение предшествующей координационной оси;

под чертой — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1 г.

г

Рисунок 1

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.9 На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 2:

«а» — при числе координационных осей не более 3;

«б» — » » » » более 3;

«в» — при всех буквенных и цифровых координационных осях.


При необходимости, ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси, указывают в соответствии с рисунком 2 г .



Рисунок 2


5.10 Для обозначения координационных осей блок-секций жилых зданий применяют индекс "с".

ПРИМЕРЫ: 1с, 2с, Ас, Бс.

На планах жилых зданий, скомпонованных из блок-секций, наносят обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 3.



Рисунок 3


Нанесение размеров, уклонов, отметок, надписей


5.11 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2-4 мм, проводимых с наклоном вправо под углом 45 ° к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1-3 мм.

При нанесении размера диаметра или градуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

5.12 Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной "нулевой" отметки) обозначают условным знаком в соответствии с рисунком 4 и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

"Нулевую" отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; отметки выше нулевой со знаком "+"; ниже нулевой со знаком " ".

На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура в соответствии с рисунком 5, н а планах - в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.



Рисунок 4 Рисунок 5 Рисунок 6

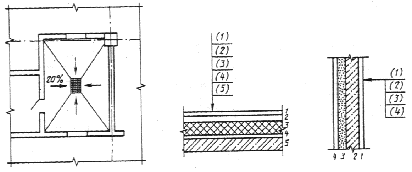

5.13 На планах направление уклона плоскостей указывают стрелкой, над которой, при необходимости, проставляют величину уклона в процентах в соответствии с рисунком 7 или в виде отношения высоты и длины (например, 1 :7).

Допускается, при необходимости, величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака. На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак " Ð " , острый угол которого должен быть направлен в сторону уклона.

Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

5.14 Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 8.


Рисунок 7 Рисунок 8


Примечание – Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок


  1. Номера позиций (марки элементов) наносят на полках линий-выносок, проводимых от изображений составных частей предмета, рядом с изображением без линии-выноски или в пределах контуров изображенных частей предмета в соответствии с рисунком 9.

При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.



Рисунок 9


5.16 Размер шрифта для обозначения координационных осей и позиций (марок) должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.


Изображения (разрезы, сечения, виды, фрагменты)


5.17 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах основного комплекта рабочих чертежей.

Самостоятельная нумерация допускается только для разрезов отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы, расположенные на других листах основного комплекта рабочих чертежей.

Допускается разрезы обозначать прописными буквами русского алфавита.

Направление взгляда для разреза по плану здания и сооружения принимают, как правило снизу вверх и справа налево.

5.18 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют выносные элементы — узлы и фрагменты.

5.19 При изображении узла соответствующее место отмечают на виде (фасаде), плане или разрезе замкнутой сплошной тонкой линией (как правило, окружностью или овалом) с обозначением на полке линии выноски порядкового номера узла арабской цифрой в соответствии с рисунком 10.

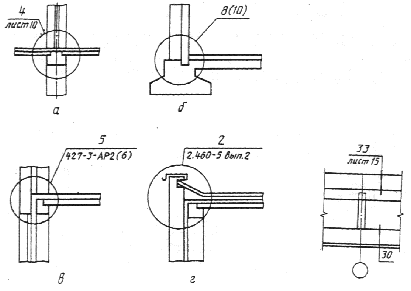

Рисунок 10 Рисунок 11


Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски (рисунок 10а) или на полке линии-выноски рядом, в скобках, в соответствии с рисунком 10 б.

При необходимости ссылки на узел, помещенный в другом основном комплекте рабочих чертежей, или на типовой узел, указывают обозначение и номер листа соответствующего основного комплекта рабочих чертежей в соответствии с рисунком 10в или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 10г.

При необходимости, ссылку на узел в сечении выполняют в соответствии с рисунком 11.

Над изображением узла указывают в кружке его порядковый номер в соответствии с рисунком 12а или 12б.

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают тот же порядковый номер, что и основному исполнению, с добавлением индекса "н".

5.20 Фрагменты планов, разрезов, фасадов, как правило, отмечают фигурной скобкой в соответствии с

рисунком 13.

Под фигурной скобкой, а также над соответствующим фрагментом наносят наименование и порядковый номер фрагмента. Если фрагмент помещен на другом листе, то дают ссыпку на этот лист.

Допускается ссылку на фрагмент помещать на полке линии-выноски.



Рисунок 12 Рисунок 13


5.21 Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, плавов расположения технологического, энергетического, санитарно-технического и др. оборудования не допускаются.

5.22 Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

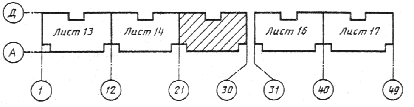

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 14.



Рисунок 14

Примечание - Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают обозначение соответствующего основного комплекта (согласно 4.2.2)


5.23 Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись:

"Остальное см. план (наименование полностью изображенного плана)".

5.24 В названиях планов этажей здания и сооружения указывают отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости.

ПРИМЕРЫ:

1. План на отм. 0,000.

2. План 2-9 этажей.

3. План 3-3.

При выполнении части плана в названии указывают оси, ограничивающие эту часть плана.

ПРИМЕР : План на отм. 0,000 между осями 1 –8 и А -Д

Допускается в названии плана этажа указывать назначение помещений, расположенных на этаже.

5.25 В названиях разрезов здания ( сооружения ) указывают обозначение соответствующей секущей плоскости.

ПРИМЕР: Разрез 1-1.

5.26 В названиях фасадов здания и сооружения указывают крайние оси, между которыми расположен фасад.

ПРИМЕР: Фасад 1-12.


Основные надписи


5.27 Каждый лист рабочего чертежа и текстового документа должен иметь основную надпись и дополнительные графы к ней. Формы основных надписей и указания по их заполнению приведены в приложении Д.

5.28 В проектной и рабочей документации основную надпись оформляют :

а ) на листах основных комплектов рабочих чертежей и основных чертежах проектной документации по форме 3;

б) на первом листе чертежей строительных изделий по форме 4;

в) на первых листах текстовых документов и эскизных чертежей общих видов нетиповых изделий — по форме 5;

г) на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов по форме 6.

Допускается на первом листе чертежа строительного изделия основную надпись выполнять по форме 5.

5.29 В отчетной технической документации по результатам инженерных из ысканий основную надпись оформляют :

а) на листах графических документов, используемых в проектировании в качестве подосновы – по форме 3;

б) на первых листах других графических и текстовых документов – по форме 5, на последующих листах – по форме 6.

5.30 Расположение основной надписи и дополнительных граф к ней, а также размерных рамок на листах приведены в приложении Е.

5.31 Основные надписи, дополнительные графы к ним и рамки выполняют сплошными толстыми основными и сплошными тонкими линиями по ГОСТ 2.303 в соответствии с приложением Д.

5.32 Графические и текстовые документы, брошюруемые в виде тома, альбома, выпуска или в другой издательской форме, оформляют с титульным листом.

Правила выполнения титульного листа приведены в разделе 9.

5.33 Допускается титульный лист не выполнять и не брошюровать текстовые рабочие документы небольшого объема. В этом случае первый лист документа оформляют основной надписью по форме 3, последующие–по форме 6.


6 ПРАВИЛА ВЫПОЛНЕНИЯ СПЕЦИФИКАЦИЙ НА ЧЕРТЕЖАХ


6.1 К схеме расположения элементов сборной конструкции, монолитной железобетонной конструкции, к чертежам установок (блоков) технологического, санитарно-технического и др. оборудования составляют спецификацию по форме 7 приложения Ж.

При выполнении чертежей групповым методом составляют групповые спецификации по форме 8 приложения Ж.

6.2 Спецификации строительных изделий составляют по ГОСТ 21.501.


7 ПРАВИЛА ВНЕСЕНИЯ ИЗМЕНЕНИЙ В РАБОЧУЮ ДОКУМЕНТАЦИЮ, ВЫДАННУЮ ЗАКАЗЧИКУ


7.1 Изменением рабочего документа, ранее выданного заказчику, является любое исправление, исключение или добавление в него каких-либо данных без изменения обозначения этого документа. Обозначение документа допускается изменять только в случае, когда разным документам ошибочно присвоены одинаковые обозначения или в обозначении документа допущена ошибка.

7.2 Изменения вносят в подлинник документа. Внесение изменений в расчеты не допускается.

7.3 Копии листов (измененных, дополнительных и выпущенных вместо замененных листов) рабочей документации направляют организациям, которым ранее были направлены копии документов, одновременно с копиями общих данных соответствующего основного комплекта рабочих чертежей, уточненных в соответствии с п. 7.5.


7.4 Разрешение на внесение изменений


7.4.1 Изменение документа выполняют на основании разрешения на внесение изменений (далее — разрешение), составленного по форме 9 приложения И.

Разрешение утверждает руководитель организации-разработчика документа или по его поручению другое должностное лицо.

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
