ГОСТ 21.401-88
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ТЕХНОЛОГИЯ ПРОИЗВОДСТВА
ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ
ГОСТ 21.401-88
Издание официальное
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
___________________________________________________________
Система проектной документации для строительства
ТЕХНОЛОГИЯ ПРОИЗВОДСТВА ГОСТ
Основные требования к рабочим чертежам 21.401 ¾ 88
System of design documents for construction. Production technology.
Main requirements for working drawings
___________________________________________________________
Дата введения 01.07.88
Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).
1.2. В состав рабочих чертежей технологии производства включают:
рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);
задание на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее — задание на разработку технологических блоков);
чертежи специальных технологических трубопроводов;
исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001—73, если эти требования не разработаны в рабочем проекте (проекте).
1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:
общие данные по рабочим чертежам;
схему соединений (монтажную);
чертежи расположения оборудования и трубопроводов;
ведомость трубопроводов.
К основному комплекту рабочих чертежей марки ТХ составляют:
ведомость потребности в материалах по ГОСТ 21.109—80;
спецификацию оборудования по ГОСТ 21.110—82;
ведомость объемов монтажных работ по ГОСТ 21.111—84.
1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.
1.5. На схемах и чертежах изображают:
оборудование, трубопроводы и их элементы — в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;
блоки на планах в виде прямоугольника, на разрезах — по наружному контуру сплошной основной линией;
трассы специальных трубопроводов — сплошной толстой основной линией;
строительные конструкции в виде упрощенных контурных очертаний — сплошной тонкой линией.
Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.
1.6. Термины, используемые в стандарте, и их пояснения приведены в приложении 1.
2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ
2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмотренным ГОСТ 21.102—79, включают схему расположения технологических узлов.
При наличии ТХ1, ТХ2 и т. д. схему размещают на листах общих данных марки ТХ1.
На схеме указывают:
границы и номера каждого технологического узла;
вводы и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к координационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку выполнять только к осям крайних трубопроводов или осям подводящих эстакад.
К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в соответствии с их наименованием.

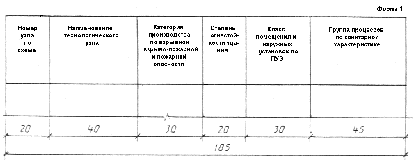

Ведомость технологических узлов
Пример оформления схемы и ведомости приведен в приложении 2.
2.2. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102—79, приводят:
характеристику трубопроводов (форма 2);
указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;
технические указания, соблюдение которых обязательно при монтаже оборудования.

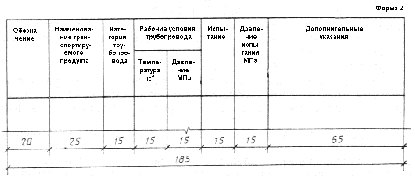

Характеристика трубопроводов
2.2.1. В форме 2 указывают:
в графе «Обозначения» — обозначение трубопровода по схеме соединений (монтажной), выполняемой в соответствии с разд. 3;
в графе «Наименование транспортируемого продукта» — наименование или номер транспортируемого продукта;
в графе «Категория трубопроводов» — категорию и группу трубопровода в соответствии с действующими нормативными документами;
в графе «Испытание» — вид (прочность, герметичность) и способ (гидравлический, пневматический) испытания;
в графе «Дополнительные указания» — дополнительные указания по испытанию (при испытании на герметичность — время испытания и величину падения давления), требования к внутренней поверхности трубопровода после испытания (продувка, очистка и дополнительная обработка).
Остальные графы заполняют в соответствии с их наименованием.
2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102—79, записывают задания на разработку технологических блоков, чертежи специальных технологических трубопроводов, исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001—73.
3. СХЕМА СОЕДИНЕНИЙ (монтажная)
3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стандарта, а также ГОСТ 2.701—84.
3.2. На схеме указывают:
оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;
блоки без указания составных частей и связей между ними;
трубопроводы и их элементы;
позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;
величину условного прохода (Dy ) и материал труб (кроме углеродистых сталей);
направление потока продукта;
наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;
величину давления, на которую должны быть отрегулированы предохранительные клапаны.
Все буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:
обозначения оборудования наносить в контуре упрощенного графического изображения;
обозначения трубопроводов наносить над линиями, либо в разрывах линий трубопроводов.
Пример оформления схемы приведен в приложении 3.
3.3. Схемы допускается выполнять:
на листах чертежа расположения оборудования и трубопроводов;
совмещенными со схемами автоматизации технологических процессов производства;
при сложных трубопроводных системах — раздельно для групп трубопроводов по их назначению;
без перечня элементов к схеме.
4. ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ
4.1. Чертежи расположения оборудования и трубопроводов (далее — чертежи расположения) выполняют в соответствии со схемой соединения.
4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.
4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1 : 50, 1 : 100 или 1 : 200, фрагменты планов и разрезов — в масштабе 1 : 50, узлы — в масштабе 1 : 10, 1 : 25.
4.4. На чертежах расположения указывают и обозначают:
оборудование;
блоки;
трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;
трассы специальных технологических трубопроводов;
каналы и лотки для прокладки трубопроводов;
места обслуживания оборудования, при необходимости;
координационные оси здания (сооружения) и расстояние между ними;
отметки чистых полов этажей и основных площадок;
позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;
места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;
величину предварительного растяжения (сжатия) компенсаторов;
привязку оборудования, трубопроводов и их элементов к координационным осям или к элементам конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопроводов;
величину условного прохода ( Dy ) и материал труб (кроме углеродистых сталей);
направление потока продукта на вводах, выводах и разветвлениях;
допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и строительные конструкции, которые могут быть использованы для монтажа оборудования.
4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104—79. В спецификацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указывают в ведомости трубопроводов.
Графу «Масса ед., кг» не заполняют.
Пример оформления чертежа расположения и спецификации к нему приведен в приложении 4.
5. ВЕДОМОСТЬ ТРУБОПРОВОДОВ
5.1. Ведомость трубопроводов выполняют по форме 3.
На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.
Ведомость трубопроводов
5.2. В ведомости указывают:
в графе «Наименование» — наименование элементов трубопроводов и их обозначение в соответствии с нормативно-технической документацией или указанием номера чертежа элемента трубопровода;
в графе «Всего» — общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.
Остальные графы заполняют в соответствии с их наименованием.
Пример оформления ведомости трубопроводов приведен в приложении 5.
5.3. Допускается:
ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно-ориентированных документов;
совмещать ведомость трубопроводов и характеристики трубопроводов;
при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно-ориентировочного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и (через точку) шифра ВТ.
В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.
6. ЗАДАНИЕ НА РАЗРАБОТКУ ТЕХНОЛОГИЧЕСКОГО БЛОКА
6.1. Задание на разработку/ технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.
6.2. На чертеже блока приводят и указывают:
схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведенными в п. 3.2. Наименование транспортируемого продукта и его параметры на вводах и выводах в блок указывают в характеристике трубопроводов. Схему располагают на первом листе чертежа блока;
машины, аппараты, трубопроводы и их элементы, опорные конструкции;
составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструкциях;
планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;
характеристику трубопроводов по форме 2;
позиционное обозначение составных частей блока;
решения по креплению блока к несущим строительным конструкциям;
размеры, определяющие положение составных частей блока;
особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;
буквенные обозначения входа и выхода трубопроводов.
Пример оформления чертежа блока приведен в приложении 6.
6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104—79 с учетом следующих дополнительных требований:
Графу «Масса ед., кг» заполняют для оборудования.
Составные части блока записывают в спецификации в следующем порядке.
1) Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» — его номер.
2) Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» — нормативно-технический документ или номер чертежа.
3) Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» — номер чертежа или типового проекта.
4) Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наименование» указывают наименование узла, а в графе «Обозначение» — номер чертежа или типового проекта.
5) Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.
Пример оформления спецификации блока приведен в приложении 7.
Пример оформления ведомости трубопроводов на блок приведен в приложении 8.

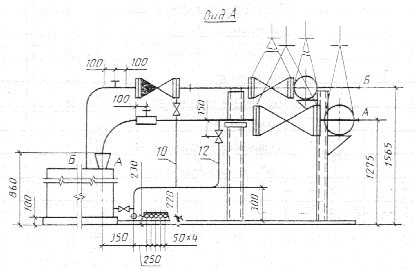

7. ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ
Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317—69.
На чертеже указывают:
позиции элементов трубопроводов;
размеры, необходимые для сборки трубопровода.
Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104—79.
Графу «Масса ед., кг» не заполняют.
Пример оформления чертежа специального технологического трубопровода приведен в приложении 9.
ПРИЛОЖЕНИЕ 1
Справочное
ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ
Термин |
Пояснение |
1. Технологический узел
2. Оборудование
3. Технологический блок
4. Технологические трубопроводы
5. Специальные трубопроводы
6. Участок трубопровода
7. Элементы трубопровода
|
Конструктивно и технологически обособленная часть объекта строительства, техническая готовность которой позволяет автономно, независимо от готовности объекта в целом, производить пуско-наладочные работы, индивидуальные испытания и комплексное опробывание этой части объекта. Технологические узлы, как правило, выделяют стадии технологического процесса объекта — подготовку сырья, этапы его переработки, выделения конечного продукта, хранение и т. д. Технологические блоки, машины, аппараты, грузоподъемные средства. Комплекс или сборочная единица* технологического оборудования заданного уровня заводской готовности и производственной технологичности, предназначенные для осуществления основных или вспомогательных технологических процессов. В состав блока включают машины, аппараты, первичные средства контроля и управления, трубопроводы, опорные и обслуживающие конструкции, тепловую изоляцию и химическую защиту. Блоки, как правило, формируют для осуществления теплообменных, массообменных, гидродинамических, химических и биологических процессов. Номенклатура блоков устанавливается ведомственными нормативными документами, согласованными с министерствами, осуществляющими монтажные работы. Трубопроводы, предназначенные для транспортирования различных веществ, необходимых для ведения технологического процесса или эксплуатации оборудования. Технологические трубопроводы стальные с внутренними покрытиями, стальные, работающие под давлением 10 МПа и более, трубопроводы из неметаллических материалов. Часть технологического трубопровода из одного материала, по которому транспортируют вещество с одним давлением и температурой. При определении участка трубопровода в его границах для одного условного прохода должна быть обеспечена идентичность марок арматуры, фланцев, отводов, тройников и переходов. Патрубки (трубы), отводы, переходы, тройники, фланцы, компенсаторы, отключающая, регулирующая, предохранительная арматура, опоры, прокладки и крепежные изделия, устройства, устанавливаемые на трубопроводах для контроля и управления, конденсационные и другие детали и устройства
|
_____________
* Определение комплекса и сборочной единицы ¾ ГОСТ 2.101 ¾ 68.
ПРИЛОЖЕНИЕ 2
Справочное

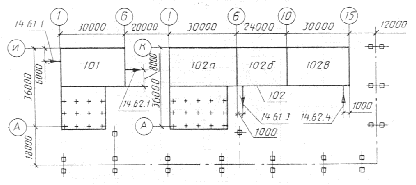

Схема технологических узлов
Черт. 1
Ведомость технологических узлов
Номер узла по схеме |
Наименование технологи-ческого узла |
Категория производства по взрывной, взрывопожарной и пожарной опасности |
Степень огнестой-кости здания |
Класс помещения и наружных установок по ПУЭ |
Группа процессов по санитарной характеристике |
101
|
Насосная |
В |
II |
II ¾ II |
III б |
|
в т. ч. помещение смазки
|
А |
III
|
¾ |
II |
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 3
Справочное

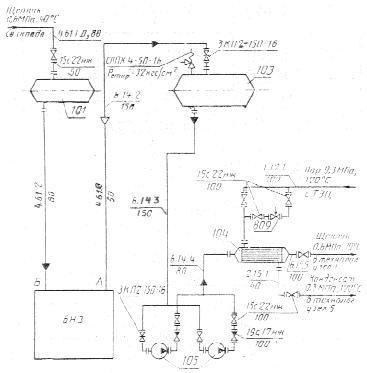

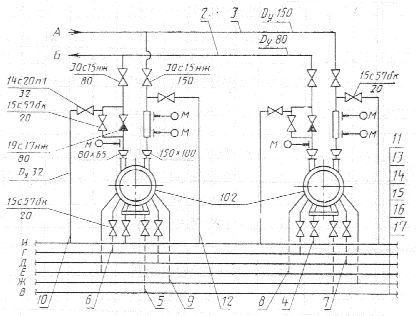

Схема соединений (монтажная)
Черт. 2
ПРИЛОЖЕНИЕ 4
Справочное

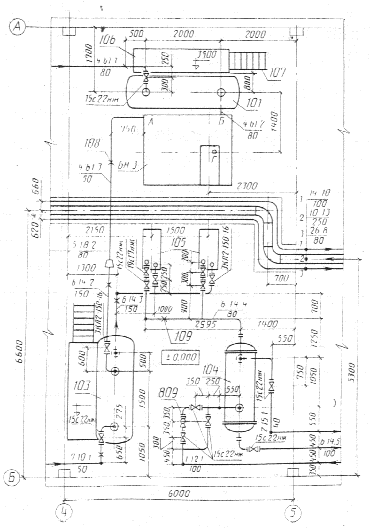

План на отм. 0.000
Черт. 3
Поз.
|
Обозначение |
Наименование |
Кол. |
Масса, кг |
Примеч.
|
|
|
|
|
|
|
101 |
ОСТ 26–02–1496–76 |
Емкость 1–4,0–1200–1,0–1–2–1–0 |
1 |
|
|
|
|
|
|
|
|
БН-3 |
ХХХ–ХХ ТХ.И–БН–3. ВО |
Блок нагнетания |
1 |
|
|
103 |
ОСТ 26–02–1496–76 |
Емкость 1–6,3–1600–1,0–1–2–1–0 |
1 |
|
|
|
|
|
|
|
|
104 |
НИ 780 |
Теплообменник |
|
|
|
|
|
1200 ИТ-2–16 МЛ25 Г4 |
1 |
|
|
105 |
ХХХ–ХХ |
Насос НК 65/35–70 с |
2 |
|
|
|
|
электродвигателем |
|
|
|
|
|
ВАО-81–8, N = 40 кВт, |
|
|
|
|
|
n = 2950 |
|
|
|
4.61.1 |
|
Участок трубопровода |
1 |
|
|
|
|
от границы установки |
|
|
|
|
|
до поз. 101 |
|
|
|
4.61.3 |
|
Участок трубопровода |
1 |
|
|
|
|
от поз. БН-3 до участка |
|
|
|
|
|
трубопровода 5.18.2 |
|
|
|
7.10.1 |
|
Участок трубопровода |
1 |
|
|
|
|
от поз. 103 до границы |
|
|
|
|
|
установки |
|
|
|
6.14.2 |
|
Участок трубопровода |
1 |
|
|
|
|
от участка трубопровода |
|
|
|
|
|
5.18.2 до поз. 103 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 5
Справочное
Наименование |
Единица изм. |
Всего |
Кол. на участок трубопровода
|
|||||||
|
|
|
4.61.1
|
4.61.3 |
6.14.2 |
7.10.1 |
|
|
|
|
Труба ГОСТ 8732 ¾ 78_______ ВСт20 ГОСТ 8731 ¾ 74
|
|
|
|
|
|
|
|
|
|
|
159Х4,5 |
м |
3,0 |
|
|
3,0 |
|
|
|
|
|
89Х3,5 |
м |
2,0 |
2,0 |
|
|
|
|
|
|
|
57Х3,5 |
м |
6,75 |
|
4,25 |
|
2,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Отвод 90 ° ГОСТ 17375 ¾ 83: |
|
|
|
|
|
|
|
|
|
|
159Х4,5 |
шт. |
2 |
|
|
2 |
|
|
|
|
|
89Х3,5 |
шт. |
2 |
2 |
|
|
|
|
|
|
|
57Х3,5 |
шт. |
5 |
|
2 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переход ГОСТ 17378 ¾ 83 |
шт. |
|
|
|
|
|
|
|
|
|
159Х4,5 ¾ 57Х3,0 |
|
1 |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задвижка ЗКЛ2 ¾ 150 ¾ 16 |
шт. |
1 |
|
|
1 |
|
|
|
|
|
Вентиль 15с22нж |
шт. |
|
|
|
|
|
|
|
|
|
Dy 80, Py 40 |
|
1 |
1 |
|
|
|
|
|
|
|
Dy 50, Py 40 |
|
1 |
|
|
|
1 |
|
|
|
|
Опора ГОСТ 14911 ¾ 81 |
шт. |
|
|
|
|
|
|
|
|
|
ОПП2 ¾ 100.159 |
|
1 |
|
|
1 |
|
|
|
|
|
ОПП2 ¾ 100.57 |
|
2 |
|
1 |
|
1
|
|
|
|
|
ПРИЛОЖЕНИЕ 6
Справочное

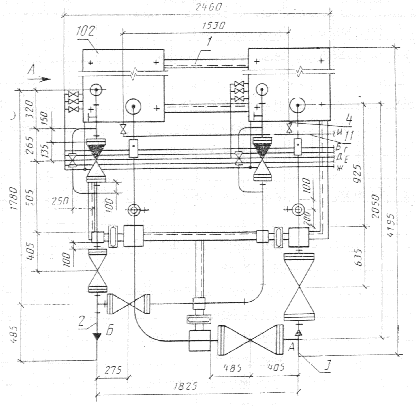

Черт. 4
Характеристика трубопроводов
Обоз-наче- |
Наименование транспор- |
Категория трубопро- |
Рабочие условия трубопровода |
Испытание
|
Дополни-тельные |
||
ние |
тируемого продукта |
вода |
Темпе-ратура, ° С |
Давление, Мпа (кгс/см2 )
|
Вид |
Давление, Мпа (кгс/см2 ) |
указания |
3
|
Кислота |
III |
43 |
1,0 (10) |
Прочность |
1,3 (13) |
|
2
|
« |
III |
43 |
1,4 (14) |
« |
1,7 (17) |
|
17
|
Охлаждающая жидкость |
V |
20 |
0,3 (3) |
« |
0,5 (5) |
|
13
|
То же |
V |
20 |
0,3 (3) |
« |
0,5 (5) |
|
14
|
Уплотнительная жидкость |
V |
40 |
0,6 (6) |
« |
0,9 (9) |
|
15
|
То же |
V |
40 |
0,6 (6) |
« |
0,9 (9) |
|
16
|
Утечки |
V |
20 |
0,1 (1) |
« |
0,2 (2) |
|
11
|
Дренаж кислоты |
III |
43 |
1,0 (10) |
« |
1,3 (13) |
|
План на отм. 0.000
Черт. 5
Черт. 6
ПРИЛОЖЕНИЕ 7
Поз.
|
Обозначение |
Наименование |
Кол. |
Масса ед., кг |
Примеч. |
|
ХХХ–ХХ–ТХ1.И-БН.ВО |
Блок нагнетания |
|
|
|
|
ХХХ–ХХ–ТХ1.И–БН.ВТ |
Ведомость трубопроводов |
|
|
|
|
|
|
|
|
|
102 |
ХХХ–ХХ |
Насос НК 65/35–70 |
2 |
500 |
|
|
|
с электродвигателем |
|
|
|
|
|
ВАО–81–2 N = 40 кВт |
|
|
|
|
|
|
|
|
|
1 |
ХХХ–ХХ–БН 00.001 |
Конструкция опорная |
1 |
|
|
|
|
|
|
|
|
2 |
|
Трубопровод от штуцера Б до |
|
|
|
|
|
границы блока |
|
|
|
3 |
|
Трубопровод от штуцера А до |
1 |
|
|
|
|
границы блока |
|
|
|
4 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора И |
|
|
|
5 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора В |
|
|
|
6 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора Г |
|
|
|
7 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора Д |
|
|
|
8 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора Е |
|
|
|
9 |
|
Трубопровод от насоса до |
2 |
|
|
|
|
коллектора Ж |
|
|
|
10 |
|
Трубопровод от трубопровода |
2 |
|
|
|
|
поз. 2 до коллектора И |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
![подождите, идет загрузка...](/i/spinner.gif)
