ГОСТ 12.4.026-76 (1987), часть 2

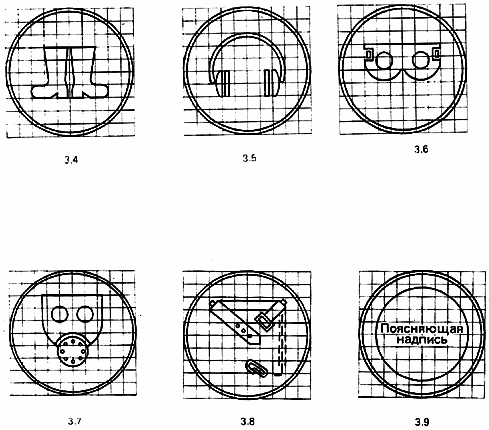

Примечание. Предписывающие знаки 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9 должны быть введены до 1 января 1991 года.


Таблица 8


Номер знака

Смысловое значение


Место установки

4.1

Огнетушитель

В производственных помещениях и на территориях для указания местонахождения огнетушителей

4.2

Пункт извещения о пожаре

В производственных помещениях и на территориях для указания местонахождения пункта извещения о пожаре

4.3

Место курения

В производственных помещениях и на территориях для указания места курения

4.4

Расположение определенного места, объекта или средства

В производственных помещениях и на территориях для информации при помощи символа (например, "Пункт медицинской помощи", "Телефон") или поясняющей надписи (например, "Проход здесь", "Питьевая вода")*

4.5

Пожарный водоисточник

У места и по направлению к местонахождению пожарного водоема или пирса для установки пожарных машин

4.6

Пожарный кран

У места и по направлению к местонахождению пожарного крана

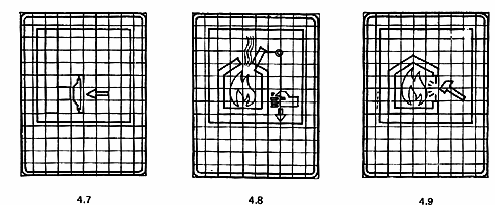

4.7

Пожарный сухотрубный стояк

У места и по направлению к местонахождению присоединения для подачи воды в пожарный сухотрубный стояк

4.8

Органы управления систем дымо- и теплоудаления

У места и по направлению к местонахождению органов управления систем дымо- и теплоудаления

4.9

Место вскрытия конструкции

У места и по направлению к местонахождению участков строительных конструкций, предназначенных для вскрытия при пожаре

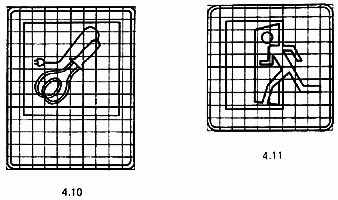

4.10

Разрешается пользоваться электронагревательными приборами

У места и по направлению к зонам (помещениям), где допускается пользоваться электронагревательными приборами

4.11

Выходить здесь

На дверях эвакуационных выходов, на путях эвакуации.

На путях эвакуации применяют с дополнительной табличкой с указательной стрелкой.

Примечания:

1. Знак выполняют в прямом и зеркальном изображениях.

2. Направление стрелки на табличке должно совпадать с направлением эвакуации и направлением движения бегущего человека, изображенного на знаке.

3. Табличку со стрелкой можно размещать под знаком под углом 30° к горизонту.

4. Над входной дверью, а также над дверью эвакуационного выхода допускается применять светящуюся надпись "Выход" белого цвета на зеленом фоне.

_______________

* Поясняющие надписи, приведенные в настоящем стандарте, следует рассматривать как примеры. При необходимости можно использовать и надписи другого содержания.


Примечание. Указательные знаки "Пункт первой помощи", "Телефон", "Пункт питания", "Питьевая вода" - по ГОСТ 10807-78.


4. Технические требования


4.1. Способ нанесения знаков безопасности на производственное оборудование и его окрашивание лакокрасочными материалами сигнальных цветов устанавливается в конструкторской документации. Способ нанесения должен обеспечивать сохранность знаков и сигнальных цветов в течение всего срока эксплуатации оборудования или до его капитального ремонта.


(Измененная редакция, Изм. № 2).

4.2. (Исключен, Изм. № 2).


4.3. Лакокрасочные материалы сигнальных цветов, применяемые для окрашивания знаков безопасности, производственного оборудования и других объектов, должны обеспечивать устойчивость цвета покрытия в климатических и производственных условиях, для которых знаки безопасности, производственное оборудование и другие объекты предназначены.

4.4. Покрытие лакокрасочными материалами сигнальных цветов должно быть ровным, без потеков и пятен, не должно отслаиваться и должно всегда находиться в состоянии, обеспечивающем четкое и однозначное восприятие цвета.


4.3, 4.4. (Измененная редакция, Изм. № 2).


4.5. При изменении цвета и несоответствии его требованиям настоящего стандарта необходимо возобновить окраску объектов в сигнальные цвета и цветовую отделку знаков безопасности или заменить знак на новый. Заменять знаки новыми следует также при деформации и разрушении их.

4.6. Знаки безопасности должны иметь плоскую или объемную конструкцию. В обоих случаях символы и поясняющие надписи следует наносить на одной или обеих сторонах знака.

4.7. Конструкция объемных знаков должна обеспечивать плотность всех соединений корпусов, надежность креплений, а также простоту монтажа и демонтажа при техническом обслуживании и ремонте.

4.8. Знаки, используемые в темное время суток или в условиях недостаточной видимости, должны быть освещены. Все устройства, обеспечивающие видимость знаков, табличек и блоков в темное время суток, не должны изменять их цвет, а также ухудшать их видимость в светлое время суток.

4.9. Знаки пожарной безопасности и указатели эвакуационных или запасных выходов должны быть снабжены собственными автономными источниками питания для освещения.

4.10. Плоские знаки, таблички и блоки, включающие знаки безопасности, следует изготовлять из листового металла толщиной от 0,5 до 1,5 мм, а также из пластмасс или древесины при условии обеспечения необходимой прочности, жесткости и устойчивости их в различных атмосферных условиях.

4.11. Для электроустановок, имеющих открытые токоведущие части, не допускается применять переносные и временные навесные знаки безопасности, изготовленные из токопроводящего материала.


(Измененная редакция, Изм. № 1).


4.12. Приспособления для крепления знаков, табличек и блоков должны быть окрашены в серый или серебристо-серый цвет.

4.13. Знаки безопасности с искусственным освещением, установленные во взрыво- и пожароопасных помещениях, на дверях этих помещений, а также на открытых площадках вблизи взрыво- и пожароопасных технологических установок, должны быть защищены. Степень защиты знаков безопасности должна соответствовать категории мест их размещения по взрыво- и пожароопасности, установленной строительными нормами и правилами, утвержденными Госстроем СССР.

4.14. При нанесении знаков безопасности с помощью трафаретов допускается оставлять незакрашенными перемычки общей площадью не более 4% площади каймы сигнального или черного цвета.


(Введен дополнительно, Изм. № 2).



Приложение 1

Обязательное

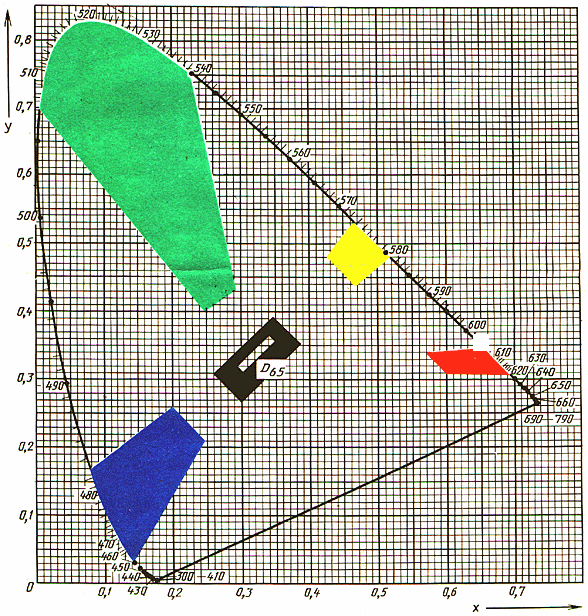

Допускаемые цветовые области сигнальных, белого и черного цветов в системе XYZ



Значения координат цветности угловых точек допускаемых цветовых областей на цветовом графике МКО и предельные значения коэффициента яркости сигнальных, белого и черного цветов


Наименование

Координаты

Номера точек

Коэффициент

цвета

цветности

1

2

3

4

яркости b

Красный

Х

0,569

0,655

0,690

0,595

Не менее 0,07


У

0,341

0,345

0,310

0,315


Желтый

Х

0,427

0,465

0,519

0,468

Не менее 0,45


У

0,483

0,534

0,480

0,442


Зеленый

Х

0,007

0,230

0,291

0,248

Не менее 0,12


У

0,703

0,754

0,438

0,409


Синий

Х

0,078

0,198

0,240

0,137

Не менее 0,05


У

0,171

0,252

0,210

0,038


Белый

Х

0,290

0.340

0,350

0,300

Не менее 0,75


У

0,320

0,370

0,360

0,310


Черный

Х

0,260

0,345

0,385

0,300

Не более 0,003


У

0,310

0,395

0,355

0,270



Примечание. Значения, приведенные на цветовом графике и в таблице настоящего приложения, даны для стандартного источника света Д 65 (ГОСТ 7721-76) при освещении поверхности под углом 45° и наблюдении по нормали (геометрии 45°/0°).



Приложение 2

Справочное


Марки лакокрасочных материалов, цвета которых находятся в пределах допускаемых цветовых областей сигнальных, белого и черного цветов


Номер образца (эталона) цвета "Картотеки"

Марка эмали или краски


Красный сигнальный цвет

6, 7

ПФ-1234, ХВ-110, ХВ-238, ХВ-113, НЦ-25

6, 46

МЛ-1225, ПФ-188, ЭТ-199, АС-182, УРФ-1128, ПФ-133

7, 10

УР-1161, АС-1115, АК-1206, УР-175, ХВ-130

7, 62

НЦ-11

9

ХВ-16

9, 11

ПФ-115, ПФ-1105, НЦ-5134, ГФ-230, НЦ-26, УР-1238

11, 19

ПФ-223, ХВ-1100

11, 37

НЦ-291Ц, ПФ-187Ц

37

ЭП-51

42, 43

МЛ-152


Желтый сигнальный цвет

216, 218

АС-1115, УР-1161, АК-1206, УР-175, ЭП-140, ХВ-130

216

ЭП-51

216, 294

НЦ-25

220, 221

ХВ-16, НЦ-11

254, 255

ПФ-188, АС-182

285, 286

ХВ-110, ХВ-1113, ХВ-238, ХВ-1100, ГФ-230, НЦ-132, НЦ-11, УР-1238, МЛ-12

286, 287

МЧ-145

287, 288

МЛ-12, ПФ-187Ц


Зеленый сигнальный цвет

324, 329

МЛ-12

325, 385

ХВ-113, АС-182, ЭТ-199, ПФ-188


Синий сигнальный цвет

408, 409

АС-1115, ХВ-16

423, 424

ЭТ-199, ПФ-115, ПФ-133, ПФ-2134, Э-ПФ-1217, МЛ-1225, Краска МА-11, МА-15, ПФ-14, МА-21, МА-22, МА-25

424

КЧ-2141

424, 474

Краска МА-015, МА-025, ПФ-014, ПФ-024

449, 450

ПФ-1126, УРФ-1128

450, 451

МП-2139, МА-2129

485, 486

МЛ-12, МЛ-152


Белый цвет

803, 805

ПФ-579, ГФ-156, НЦ-26, ФП-5105, Краска Э-АК-228, Э-ВС-511Т


Черный цвет

800

ПФ-19М

800, 837

ПФ-187Ц, ХВ-130

837

КО-822

837, 838

ПФ-579

837, 861

НЦ-5133М


Примечания:

1. Для всех марок эмалей и красок норму цвета устанавливают двумя образцами (эталонами) цвета "Картотеки", представляющими допускаемые отклонения цвета эмали и краски, и указывают в виде двух номеров образцов (эталонов) цвета "Картотеки". Если указан один номер, допускаемое отклонение нормируется контрольным заводским образцом цвета.

2. Номера образцов (эталонов) цвета "Картотеки" № 42, 46, 288, 294, 451 представляют собой допускаемое отклонение сигнальных цветов.


Приложения 1, 2. (Измененная редакция, Изм. № 2).



Приложение 3

Обязательное


Разметка изображений на знаках безопасности

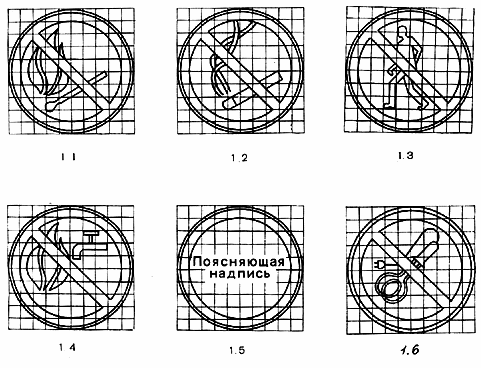

Запрещающие знаки

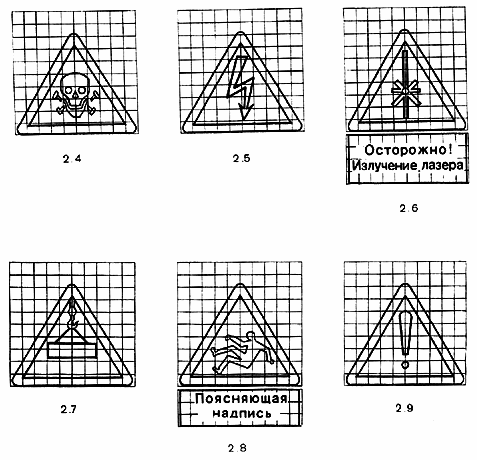

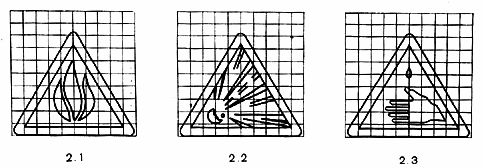

Предупреждающие знаки

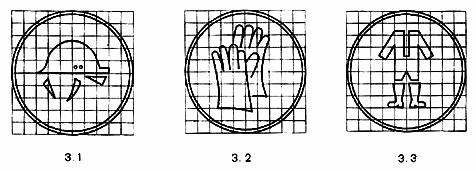

Предписывающие знаки

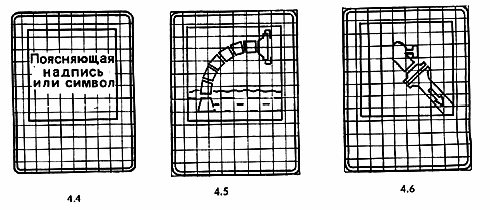

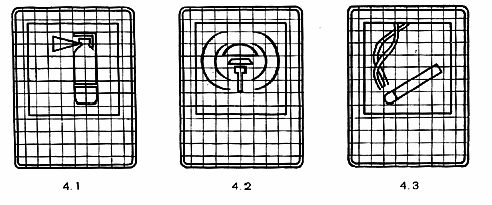

Указательные знаки



(Измененная редакция, Изм. № 1, 2).































Приложение 4

Обязательное

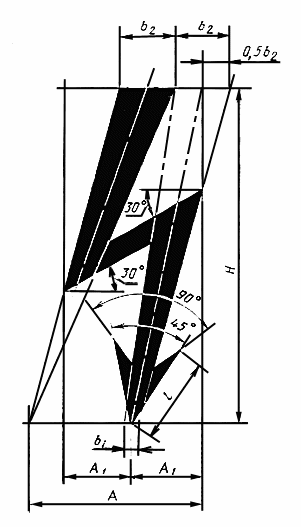

Форма и размеры символа электрического напряжения



Высота H символа должна быть от 6 до 1000 мм. Остальные размеры символа следует определять следующими соотношениями:

A=0,5H ;

A1 =0,2 H ;

b1 =0,04 H ;

l =0,25 H ;

b2 =0,16 H .

Символ следует наносить на электрооборудование, электротехнические изделия и устройства, а также использовать в предупреждающем знаке 2.5.

Цвет символа должен быть черным или красным.

Символ следует наносить или устанавливать на контрастном фоне. Находиться символ должен в поле зрения людей, для которых он предназначен.

Необходимость и место нанесения символа на электротехнических изделиях должен определять разработчик изделий, исходя из требований безопасности.


(Введено дополнительно, Изм. № 2).
