ГОСТ Р 12.3.047-98, часть 7


Допускается в противопожарных дверях и люках первого и второго типов применять древесину, защищенную со всех сторон негорючими материалами толщиной не менее 4 мм или подвергнутую глубокой пропитке антипиренами или другой огнезащитной обработке, обеспечивающей ее соответствие требованиям, предъявляемым к трудногорючим материалам.

Допускается в качестве противопожарных применять перегородки из гипсокартонных листов с каркасом из негорючих материалов, с пределом огнестойкости не менее 1,25 ч для перегородок первого типа и 0,75 ч — для перегородок второго типа. Узлы сопряжения этих перегородок с другими конструкциями должны иметь предел огнестойкости не менее 1,25 и 0,75 ч соответственно.

У.3 Предел огнестойкости противопожарных дверей и ворот следует определять по ГОСТ 30247.2, а противопожарных окон, люков и клапанов по ГОСТ 30247.0 и ГОСТ 30247.1. При этом предельные состояния по огнестойкости для окон характеризуются только обрушением и потерей плотности, а для противопожарных дверей лифтовых шахт — только теплоизолирующей способностью и потерей плотности дверного полотна.

У.4 В противопожарных стенах первого и второго типов следует предусматривать противопожарные двери, ворота, окна и клапаны соответственно первого и второго типов.

В противопожарных перегородках первого типа следует предусматривать противопожарные двери, ворота, окна и клапаны второго типа, а в противопожарных перегородках второго типа — противопожарные двери и окна третьего типа.

В противопожарных перекрытиях первого типа следует применять противопожарные люки и клапаны первого типа, а в противопожарных перекрытиях второго и третьего типов — противопожарные люки и клапаны второго типа.

У.5 Противопожарные стены должны опираться на фундаменты или фундаментные балки, возводиться на всю высоту здания, пересекать все конструкции и этажи.

Противопожарные стены допускается устанавливать непосредственно на конструкции каркаса здания или сооружения, выполненные из негорючих материалов. При этом предел огнестойкости каркаса вместе с его заполнением и узлами креплений должен быть не менее требуемого предела огнестойкости соответствующего типа противопожарной стены.

У.6 Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из горючих материалов; не менее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из трудногорючих материалов.

Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачною покрытия, за исключением кровли, выполнены из негорючих материалов.

У.7 Противопожарные стены в зданиях с наружными стенами, выполненными с применением горючих или трудногорючих материалов, должны пересекать эти стены и выступать за наружную плоскость стены не менее чем на 30 см.

При устройстве наружных стен из негорючих материалов с ленточным остеклением противопожарные стены должны разделять остекление. При этом допускается, чтобы противопожарная стена не выступала за наружную плоскость стены.

У.8 При разделении здания на пожарные отсеки противопожарной должна быть стена более высокого и более широкого отсека. Допускается в наружной части противопожарной стены размещать окна, двери и ворота с ненормируемыми пределами огнестойкости на расстоянии над кровлей примыкающего отсека не менее 8 м по вертикали и не менее 4 м от стен по горизонтали.

У.9 В противопожарных стенах допускается устраивать вентиляционные и дымовые каналы так, чтобы в местах их размещения предел огнестойкости противопожарной стены с каждой стороны канала был не менее 2,5 ч.

У. 10 Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними.

У.11 При размещении противопожарных стен или противопожарных перегородок в местах примыкания одной части здания к другой под углом необходимо, чтобы расстояние по горизонтали между ближайшими гранями проемов, расположенных в наружных стенах, было не менее 4 м, а участки стен, карнизов и свесов крыш, примыкающие к противопожарной стене или перегородке под углом, на длине не менее 4 м были выполнены из негорючих материалов. При расстоянии между указанными проемами менее 4 м они должны быть заполнены противопожарными дверями или окнами второго типа.

У. 12 Противопожарные перекрытия должны примыкать к наружным стенам, выполненным из негорючих материалов, без зазоров. Противопожарные перекрытия в зданиях с наружными стенами, распространяющими огонь, или с остеклением, расположенным в уровне перекрытия, должны пересекать эти стены и остекление.

У. 13 Допускается в случаях, предусмотренных в СНиП 2.01.02 части 2 [1], для разделения здания на пожарные отсеки вместо противопожарных стен предусматривать противопожарные зоны первого типа.

Противопожарная зона первого типа выполняется в виде вставки, разделяющей здание по всей ширине (длине) и высоте. Вставка представляет собой часть здания, образованную противопожарными стенами второго типа, которые отделяют вставку от пожарных отсеков. Ширина зоны должна быть не менее 12 м.

У.14 В помещениях, расположенных в пределах противопожарной зоны, не допускается применять или хранить горючие газы, жидкости и материалы, а также предусматривать процессы, связанные с образованием горючих пылей.

Допускается в покрытии противопожарной зоны применять утеплитель из трудногорючих материалов и кровлю из горючих материалов с учетом требований У.6.

В противопожарных стенах зоны допускается устройство проемов при условии их заполнения в соответствии с У. 17.

У. 15 Конструктивные решения противопожарных зон в сооружениях следует принимать по СНиП 2.09.03 [2].

У. 16 Противопожарные стены и зоны должны сохранять свои функции при одностороннем обрушении примыкающих к ним конструкций.

У. 17 В противопожарных преградах допускается предусматривать проемы при условии их заполнения противопожарными дверями, окнами, воротами, люками и клапанами или при устройстве в них тамбуровшлюзов. Общая площадь проемов в противопожарных преградах, за исключением ограждений лифтовых шахт, не должна превышать 25 % их площади. Противопожарные двери и ворота в противопожарных преградах должны иметь уплотнения в притворах и приспособления для самозакрывания. Противопожарные окна должны быть неоткрывающимися.

У. 18 Двери тамбуров-шлюзов со стороны помещений, в которых не применяют и не хранят горючие газы, жидкости и материалы, а также отсутствуют процессы, связанные с образованием горючих пылей, допускается выполнять из горючих материалов толщиной не менее 4 см и без пустот. В тамбурах-шлюзах следует предусматривать подпор воздуха в соответствии со СНиП 2.04.05 [З].

У. 19 Противопожарные стены, зоны, а также противопожарные перекрытия первого типа не допускается пересекать каналами, шахтами и трубопроводами для транспортирования горючих газо- и пылевоздушных смесей, горючих жидкостей, веществ и материалов.

У.20 В местах пересечения противопожарных стен, противопожарных зон, а также противопожарных перекрытии первого типа каналами, шахтами и трубопроводами (за исключением трубопроводов водоснабжения, канализации, парового и водяного отопления) для транспортирования сред, отличных от указанных в У. 19, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения по каналам, шахтам и трубопроводам при пожаре.

У.21 Ограждающие конструкции лифтовых шахт, помещения машинных отделений лифтов, каналов, шахт и ниш для прокладки коммуникаций должны соответствовать требованиям, предъявляемым к противопожарным перегородкам первого типа и перекрытиям третьего типа.

При невозможности устройства в ограждениях лифтовых шахт противопожарных дверей следует предусматривать тамбуры или холлы с противопожарными перегородками первого типа и перекрытиями третьего типа.


ПРИЛОЖЕНИЕ Ф

(рекомендуемое)


ТРЕБОВАНИЯ К ОГНЕЗАЩИТЕ ОГРАЖДЕНИЙ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ


Ф.1 Огнезащита предназначена для повышения фактического предела огнестойкости экранов, механических устройств защиты технологических проемов, футляров, резервуаров, трубопроводов, этажерок, рам, электропроводок и т. д. Эта задача выполняется конструктивными методами (штукатуриванием, применением облицовок) и использованием теплозащитных экранов из облегченных составов (покрытия, вспучивающиеся краски и лаки).

Ф.2 Выбор адекватного метода огнезащиты конструкций, конкретного огнезащитного материала или состава следует проводить с учетом конструктивных, эксплуатационных, технологических и технико-экономических факторов, допустимой вероятности отказов огнезащиты.

Ф.3 В технических условиях на использование огнезащитных покрытий должны быть установлены следующие характеристики:

- тип защищаемой конструкции и ее расположение в пространстве;

- требуемый предел огнестойкости защищаемого элемента, отвечающего расчетной аварии;

- требуемый срок эксплуатации огнезащиты, принимаемый равным сроку эксплуатации оборудования (до капитального ремонта) или устанавливаемый заказчиком с учетом конкретных условий функционирования оборудования;

- виды нагрузок, действующих на защищаемый элемент (статические, динамические, сейсмические);

- температурно-влажностные условия эксплуатации и производства работ по огнезащите, влаго- и атмосферостойкость огнезащитного состава и материала;

- степени агрессивности окружающей среды по отношению к огнезащите и материалу конструкции, а также степени агрессивности материала огнезащиты по отношению к конструкции;

- допустимое увеличение нагрузки на конструкцию за счет массы огнезащиты;

- экологические и эстетические требования к огнезащите.

Выбор оптимального состава огнезащиты следует проводить с учетом требования экономической эффективности системы пожарной безопасности согласно ГОСТ 12.1.004 (1.4) или из условия нормирования предельной вероятности возникновения развитых пожаров, устанавливаемой нормативными документами на соответствующие технологические процессы.

Ф.4 Для огнезащиты технологического оборудования эффективны вспучивающиеся покрытия, сочетающие теплопоглощающие и теплоизолирующие свойства, требования к которым изложены ниже.

Ф.4.1 Требования к эксплуатационным характеристикам

Ф.4.1.1 Покрытие должно разрабатываться и соответствовать температурно-влажностным условиям одного из вариантов, приведенных в таблице Ф. 1.


Таблица Ф.1


Вариант эксплуатации

Температурно-влажностные условия

Универсальный

Температура ± 50 ° С. Относительная влажность воздуха до 98 %

Сооружение с искусственным климатом

Температура от 5 до 35 ° С. Относительная влажность воздуха до 80 %

Допускается кратковременное понижение температуры (в течение четырех часов) до 0 ° С и повышение влажности до 98 %


Ф.4.1.2 Физико-механические свойства огнезащитного вспучивающегося покрытия должны обеспечивать сохранение его работоспособности в условиях воздействия:

- вибрации с амплитудой виброускорений до 30 м/с2 в диапазоне частот от 0,5 до 100 Гц, механических ударов с максимальной амплитудой импульса до 150 м/с2 (однократное воздействие). Форма импульса— треугольная. Длительность импульса от 5 до 10 мс. Длительность нарастания импульса — 1 мс.

Ф.4.1.3. Огнезащитное покрытие должно обеспечивать транспортирование в укупорке всеми видами транспорта без ограничения скорости и расстояния.

Ф.4.2 Технические требования

Ф.4.2.1 Покрытие должно обеспечивать требуемые огнестойкость защищаемых конструкций и пределы распространения огня по ним в соответствии со СНиП 2.01.02 [1] и другими нормативными документами.

Ф.4.2.2 Покрытие должно отвечать требованиям, приведенным в таблице Ф.2.


Таблица Ф.2


Основной показатель

Значение

Метод испытаний

1 Прочность пленки при ударе по прибору У-1А, см, не менее

20

ГОСТ 4765

2 Адгезия по методу решетчатых надрезов, балл, не менее

1

ГОСТ 15140

3 Твердость пленки по маятниковому прибору М-3, усл. ед., не менее

0,15

ГОСТ 5233

4 Коэффициент вспучивания, раз, не менее

10

Согласно Ф.4.4


Ф.4.2.3 Покрытие должно быть грибостойким и фунгицидным по ГОСТ 9.049 и ГОСТ 9.050.

Ф.4.3 Гарантийный срок

Ф.4.3.1 Гарантийный срок хранения покрытия — не менее 6 мес (в компонентах, в укупорке).

Ф.4.3.2 Гарантийный срок службы покрытия, нанесенного на конструкцию, должен быть равен расчетному сроку эксплуатации оборудования (до капитального ремонта), но не менее 10 лет.

Гарантийный срок подтверждается методом ускоренных климатических испытаний.

Ф.4.4 Метод проверки коэффициента вспучивания огнезащитного покрытия

Ф.4.4.1 Коэффициент вспучивания определяют путем вспучивания покрытия, нанесенного толщиной 1 мм на металлическую пластину размером 100 х 100 мм.

Ф.4.4.2 Вспучивание покрытия проводят в термошкафу с выдержкой образца при температуре 600 ° С в течение 5 мин.

Ф.4.4.3 Коэффициент вспучивания К вс определяют как отношение толщины вспученного слоя h к исходной толщине покрытия h 0 :

К вс = h /h 0 .

измерение толщины слоя h 0 проводят штангенциркулем в трех сечениях образца. Коэффициенты вспучивания определяют как среднеарифметическое трех измерений.

Ф.4.4.4 Требования приложения не распространяются на оборудование специального назначения: оборудование для производства и хранения взрывчатых веществ, хранения горючих продуктов специального назначения, защитных сооружений гражданской обороны и т. д.


ПРИЛОЖЕНИЕ Х

(рекомендуемое)

ЗАЩИТА ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ УСТАНОВКАМИ ПОЖАРОТУШЕНИЯ


X. 1 Выбор огнетушащих веществ и составов для тушения пожаров необходимо проводить в соответствии с данными таблицы X. 1.

Технико-экономическое обоснование принятого решения должно базироваться на анализе пожарной опасности с учетом физико-химических свойств обращающихся в производственном процессе веществ и материалов.


Таблица X.1— Классификация пожаров


Класс пожара

Характеристика горючей среды или горящего объекта

Рекомендуемые огнетушащие составы и средства

А

Обычные твердые горючие материалы (дерево, уголь, бумага, резина, текстильные материалы и др.)

Все виды огнетушащих средств (только на начальной стадии), водопенные огнетушащие вещества, вода со смачивателями

В

Горючие жидкости и плавящиеся при нагревании материалы (мазут, бензин, лаки, масла, спирт, стеарин, каучук, некоторые синтетические материалы и др.)

Распыленная вода, все виды водопенных составов, составы на основе галогеналкилов, порошки, газоаэрозольные составы

С

Горючие газы (водород, ацетилен, углеводороды и др.)

Газовые составы: инертные разбавители (N2 , СО2 ), галогеноуглеводороды, порошки, вода аэрозольного распыла с добавками и без, вода как средство охлаждения, газоаэрозольные составы

D

Металлы и их сплавы (калий, натрий, алюминий, магний)

Порошки (при спокойной подаче на горящую поверхность)

Е

Оборудование под напряжением

Порошки, СО2 , хладоны, газоаэрозольные составы


Х.2 Тип и параметры установок пожаротушения следует выбирать в соответствии с действующим нормативным документом по противопожарной защите зданий и сооружений. Рекомендуемый перечень нормативного документа приведен в таблице Х.2.






Таблица Х.2


Тип установок

Огнетушащее вещество (состав)

Способ пожаротушения

Нормативный документ

Установки водяного пожаротушения

Вода (компактная и распыленная)

По площади, локальный по площади

ГОСТ Р 50680;

ГОСТ 12.3.046;

СНиП 2.04.09 [4];

Установки парового пожаротушения

Водяной пар

Объемный

ГОСТ 12.3.046

Установки пенного пожаротушения

Растворы пенообразователей

По площади, локальный по площади, локальный по объему

ГОСТ Р 50800;

ГОСТ 12.3.046;

СНиП 2.04.09 [4];

СНиП 2.11.03 [5]

Установки порошкового пожаротушения

Огнетушащие порошковые составы

По площади, по объему, локальный по площади, локальный по объему

ГОСТ 12.3.046;

ГОСТ 26952



Установки газового пожаротушения

Газовые составы

Объемный, локальный по объему

ГОСТ Р 50969;

ГОСТ 12.3.046;

СНиП 2.04.09 [4]

Установки аэрозольного пожаротушения

Аэрозоли солей щелочных и щелочноземельных металлов

Объемный

ГОСТ 12.3.046;

СНиП 2.04.09[4];

НПБ 21-94 [6]

Примечание — Допускаются к применению установки пожаротушения, не отраженные в данном приложении, по разрешению органов государственного пожарного надзора для конкретного технологического процесса



ПРИЛОЖЕНИЕ Ц

(рекомендуемое)


ТРЕБОВАНИЯ К СРЕДСТВАМ ПОЖАРНОЙ СВЯЗИ И СИГНАЛИЗАЦИИ


Ц.1 Производственные, административные, складские и вспомогательные здания, наружные установки, склады (парки) и сливоналивные эстакады должны быть оборудованы извещателями электрической пожарной сигнализации для вызова пожарной охраны.

Ц. 2 Извещатели электрической пожарной сигнализации общего назначения следует устанавливать:

- для зданий категорий А, Б и В — снаружи зданий у выходов на расстоянии не более чем через 50 м;

- на наружных установках и открытых складах категорий А, Б и В — по периметру установки, склада не более чем через 100 м;

- на складах (парках) горючих газов, легковоспламеняющихся и горючих жидкостей - по периметру обвалования не более чем через 100 м;

- на сливоналивных эстакадах сжиженных углеводородных газов, легковоспламеняющихся и горючих жидкостей — через 100 м, но не менее двух (у лестниц для обслуживания эстакад).

Ручные пожарные извещатели устанавливают независимо от наличия извещателей автоматической пожарной сигнализации.

Ц.3 Извещатели электрической пожарной сигнализации общего назначения следует располагать на расстоянии не менее 5 м от границы установки или обвалования склада.

Ц.4 Приемные станции пожарной сигнализации следует устанавливать в зданиях пожарных депо.

Ц. 5 Производственные и складские здания должны быть оборудованы автоматическими средствами пожаротушения и сигнализации о пожаре в соответствии со СНиП, перечнями, утвержденными Министерствами и ведомствами с ГУ ГПС МВД РФ, Госстроем РФ, и другими нормативными документами.


ПРИЛОЖЕНИЕ Ш

(обязательное)


МЕТОД РАСЧЕТА ИНДИВИДУАЛЬНОГО И СОЦИАЛЬНОГО РИСКА ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ


Ш.1 Сущность метода

Настоящий метод устанавливает порядок расчета индивидуального и социального риска для персонала. Ш.1.1 Показателем оценки индивидуального и социального риска для персонала на объектах является вероятность воздействия Р в опасных факторов пожара (ОФП), перечень которых определен ГОСТ 12.1.004.

Ш. 1.2 Вероятность воздействия ОФП определяют для пожароопасной ситуации, при которой место возникновения пожара находится на первом этаже вблизи одного из эвакуационных выходов из здания (сооружения).

Ш.2 Основные расчетные зависимости

Ш.2.1 Уровень обеспечения безопасности людей при пожарах отвечает требуемому, если:

, (Ш.1)

где  — нормируемый индивидуальный риск, = 10-6 год-1 ;

Q в — расчетный индивидуальный риск.

Нормируемый индивидуальный риск принимают в соответствии с настоящим стандартом.

Ш.2.2 Расчетный индивидуальный риск Q в в каждом здании (помещении) рассчитывают по формуле

Q в = Q п P пp (1 - Рэ ) (1 - P п.з ). (Ш.2)

где Q п  — вероятность пожара в здании в год;

Р пр  — вероятность присутствия людей в здании, при работе:

0,33 — в одну смену;

0,67 — в две смены;

1,00 — в три смены;

Рэ — вероятность эвакуации людей;

Рп.з — вероятность эффективной работы технических решений противопожарной защиты.

Ш.2.3 Вероятность эвакуации Рэ рассчитывают по формуле

Рэ = 1 - (1 - Рэ.п ) (1 - Рд.в ). (Ш.3)

где Рэ.п — вероятность эвакуации по эвакуационным путям;

Рд.в — вероятность эвакуации по наружным эвакуационным лестницам, переходам в смежные секции здания.

Ш.2.4 Вероятность Рэ.п рассчитывают по формуле

где  — время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП, имеющих предельно допустимые для людей значения, мин;

t р — расчетное время эвакуации людей, мин;

интервал времени от возникновения пожара до начала эвакуации людей, мин.

Расчетное время эвакуации людей из помещений и зданий устанавливают по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей.

При расчете весь путь движения людского потока подразделяют на участки (проход, коридор, дверной проем, лестничный марш, тамбур) длиной li и шириной d i . Начальными участками являются проходы между рабочими местами, оборудованием, рядами кресел и т. п.

При определении расчетного времени длину и ширину каждого участка пути эвакуации принимают по проекту. Длину пути по лестничным маршам, а также по пандусам измеряют по длине марша. Длину пути в дверном проеме принимают равной нулю. Проем, расположенный в стене толщиной более 0,7 м, а также тамбур следует считать самостоятельными участками горизонтального пути, имеющими конечную длину li .

Расчетное время эвакуации людей tр следует определять как сумму времени движения людского потока по отдельным участкам пути ti по формуле

tp = t1 + t2 + t3 +, ... - + ti , (Ш.5)

где t1  — время движения людского потока на первом (начальном) участке, мин;

t1 , t2 , t3 , ..., ti  — время движения людского потока на каждом из следующих после первого участка пути, мин.

Время движения людского потока по первому участку пути ti , мин, рассчитывают по формуле

, (Ш.6)

где l 1  — длина первого участка пути, м;

 — скорость движения людского потока по горизонтальному пути на первом участке, м/мин (определяют по таблице Ш.1 в зависимости от плотности D).

Плотность людского потока на первом участке пути D 1 рассчитывают по формуле

(Ш.7)

где N 1  — число людей на первом участке, чел;

f — средняя площадь горизонтальной проекции человека, м2 , принимаемая равной 0,100 — взрослого в домашней одежде; 0,125 — взрослого в зимней одежде; 0,070— подростка;

 — ширина первого участка пути, м.

Скорость движения людского потока на участках пути, следующих после первого, принимают по таблице Ш.1 в зависимости от интенсивности движения людского потока по каждому из этих участков пути, которую вычисляют для всех участков пути, в том числе и для дверных проемов, по формуле

, (Ш.8)

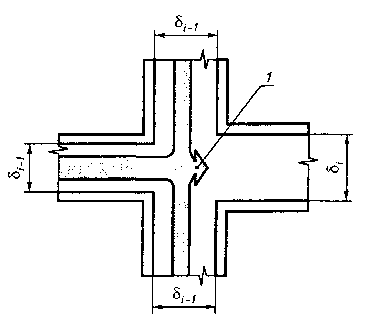

где ,  — ширина рассматриваемого i -го и предшествующего ему участка пути, м;

,  — интенсивности движения людского потока по рассматриваемому i -му и предшествующему участкам пути, м/мин [интенсивность движения людского потока на первом участке пути q = определяют по таблице Ш.1 по значению D 1 , установленному по формуле (Ш.7)].

Если значение определяемое по формуле (Ш.8), меньше или равно q max , то время движения по участку пути ti , мин, равно:

(Ш.9)

при этом значения q max , м/мин, следует принимать равными:

16,5 — для горизонтальных путей;

19,6 — для дверных проемов;

16,0 — для лестницы вниз;

11,0— для лестницы вверх.


Таблица Ш.1 — Интенсивность и скорость движения людского потока при различной на разных участках путей эвакуации в зависимости от плотности


Плотность

потока D,

м22

Горизонтальный путь

Дверной

проем, интенсивность q, м/мин

Лестница вниз

Лестница вверх


Скорость v , м/мин

Интенсивность q, м/мин


Скорость v , м/мин

Интенсивность q, м/мин

Скорость v, м/мин

Интенсивность q, м/мин

0,01

100

1,0

1,0

100

1,0

60

0,6

0,05

100

5,0

5,0

100

5,0

60

3,0

0,10

80

8,0

8,7

95

9,5

53

5,3

0,20

60

12,0

13,4

68

13,6

40

8,0

0,30

47

14,1

16,5

52

16,6

32

9,6

0,40

40

16,0

18,4

40

16,0

26

10,4

0,50

33

16,5

19,6

31

15,6

22

11,0

0,70

23

16,1

18,5

18

12,6

15

10,5

0,80

19

15,2

17,3

13

10,4

13

10,4

0,90 и более

15

13,5

8,5

8

7,2

11

9,9

Примечание — Интенсивность движения в дверном проеме при плотности потока 0,9 и более, равная 8,5 м/мин, установлена для дверного проема шириной 1,6 м и более, а при дверном проеме меньшей ширины d интенсивность движения следует определять по формуле q = 2,5 + 3,75 d


Если значение qi , определенное по формуле (Ш.8), больше qmax то ширину S, данного участка пути следует увеличивать на такое значение, при котором соблюдается условие

qi £ qmax (Ш.10)

При невозможности выполнения условия (Ш.10) интенсивность и скорость движения людского потока по участку i определяют по таблице Ш. 1 при значении D = 0,9 и более. При этом следует учитывать время задержки движения людей из-за образовавшегося скопления.

1 — начало участка i

Рисунок Ш.1— Слияние людских потоков


При слиянии в начале участка i двух и более людских потоков (рисунок Ш.1) интенсивность движения qi , м/мин, рассчитывают по формуле

, (Ш.11)

где q i-1  — интенсивность движения людских потоков, сливающихся в начале участка i , м/мин;

 — ширина участков пути слияния, м;

 — ширина рассматриваемого участка пути, м.

Если значение qi определенное по формуле (Ш.11), больше qmax то ширину , данного участка пути следует увеличивать на такое значение, чтобы соблюдалось условие (Ш.10). В этом случае время движения по участку i определяют по формуле (Ш.9).

Ш.2.5 Время t бл вычисляют путем расчета допустимой концентрации дыма и других ОФП на эвакуационных путях в различные моменты времени. Допускается время t бл принимать равным необходимому времени эвакуации tнб .

Необходимое время рассчитывают как произведение критической для человека продолжительности пожара на коэффициент безопасности. Предполагается, что каждый опасный фактор воздействует на человека независимо от других.

Критическую продолжительность пожара для людей, находящихся на этаже очага пожара, определяют из условия достижения одним из ОФП в поэтажном коридоре своего предельно допустимого значения. В качестве критерия опасности для людей, находящихся выше очага пожара, рассматривают условие достижения одним из ОФП предельно допустимого значения в лестничной клетке на уровне этажа пожара.

Температуру, концентрацию токсичных компонентов продуктов горения и оптическую плотность дыма в коридоре этажа пожара и в лестничной клетке определяют в результате решения системы уравнений тепло-газообмена для помещений очага пожара, поэтажного коридора и лестничной клетки.

Уравнение движения, связывающее перепады давлений на проемах с расходами через проемы, имеет вид

, (Ш.12)

где G  — расход газов через проем, кг/с;

m  — коэффициент расхода проема ( m = 0,8 для закрытых проемов и m = 0,64 для открытых);

В — ширина проемов, м;

y2 , y1  — нижняя и верхняя границы потока, м;

r  — плотность газов, проходящих через проем, кг/м3 ;

D р — средний в пределах y2 , y1 перепад полных давлений. Па.

Нижняя и верхняя границы потока зависят от положения плотности равных давлений

, ( Ш.13 )

где р i , р j  — статическое давление на уровне пола i -го и j -го помещений. Па;

 — среднеобъемные плотности газа j -м и i -м помещениях, кг/м3 .

g — ускорение свободного падения, м/с2 .

Если плотность равных давлений расположена вне границ рассматриваемого проема 0 £ h 1 или у 0 ³ h2 ), то поток в проеме течет в одну сторону и границы потока совпадают с физическими границами проема h1 и h2 . Перепад давлений D р Па, в этом случае рассчитывают по формуле

(Ш.14)

Если плотность равных давлений расположена в границах потока ( h1 < у 0 < h2 ), то в проеме текут два потока: из i -го помещения в j -е и из j -го в i - е. Нижний поток имеет границы h1 и у0 , перепад давления D р для этого потока рассчитывают по формуле

D р = pi - p j + g (y 0 + h1 ) ( r j - r i )/2. (Ш. 15)

Поток в верхней части проема имеет границы у 0 и h2 , перепад давления D р, Па, для него рассчитывают по формуле

D р = pi - p j + g ( h 2 + y 0 ) ( r j - r i )/2 . (Ш. 16)

Знак расхода газов (входящий в помещение расход считают положительным, выходящий — отрицательным) и значение r зависит от знака перепада давлений:

(Ш.17)

Уравнение баланса массы выражается зависимостью

(Ш.18)

Закрыть

Строительный каталог
