ГОСТ 17177-94, часть 2



8 Метод определения влажности



8.1 Метод не распространяется на теплоизоляционные изделия из ячеистых бетонов и фибролитовые плиты.


8.2 Общие требования - в соответствии с разделом 3.


8.3 Средства контроля


Электрошкаф сушильный, обеспечивающий температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Весы, имеющие предел допускаемой погрешности взвешивания г.


Стаканчики стеклянные типа СВ или СН по ГОСТ 25336 или тигли по ГОСТ 9147.


Эксикатор по ГОСТ 25336.


Кальций хлористый плавленый.


8.4 Порядок проведения испытания


Пробу массой г помещают в предварительно высушенный и взвешенный стаканчик или тигель и высушивают в сушильном электрошкафу до постоянной массы в соответствии с разделом 3.


После высушивания перед каждым повторным взвешиванием стаканчик или тигель с пробой охлаждают в эксикаторе над хлористым кальцием.


Влажность органических ячеистых изделий определяют на образцах размерами, указанными в 7.2.2. Образцы высушивают в соответствии с разделом 3 и охлаждают в эксикаторе над хлористым кальцием.


Примечание - При подготовке проб (образцов) к испытанию необходимо с изделия

удалить покровный материал.


8.5 Обработка результатов


Влажность в процентах вычисляют по формуле



где


-


масса стаканчика или тигля с пробой до высушивания, г;




-


масса стаканчика или тигля с пробой, высушенной до постоянной массы, г;




-


масса стаканчика или тигля, г.



Влажность органических ячеистых изделий вычисляют по формуле




где


-


масса образца до сушки, г;




-


масса образца после сушки, г.



Результат вычисления округляют до 0,1 %.



9 Метод ускоренного определения сорбционной влажности



9.1 Общие требования к методу - в соответствии с разделом 3.


9.2 Сущность метода заключается в измерении массы воды, адсорбированной образцом сухого материала при определенных условиях в течение заданного времени.


9.3 Средства контроля


Электрошкаф сушильный, обеспечивающий температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Весы аналитические, имеющие предел допускаемой погрешности взвешивания мг.


Стаканчик (бюкс) стеклянный по ГОСТ 23932.


Эксикатор по ГОСТ 25336.


Кальций хлористый плавленый.


9.4 Порядок подготовки к испытанию


Пробу массой г помещают в предварительно высушенный и взвешенный стаканчик (бюкс) и высушивают до постоянной массы в соответствии с разделом 3, взвешивают и до проведения испытания хранят в эксикаторе над хлористым кальцием.


Сорбционную влажность органических ячеистых изделий определяют на образцах размерами, указанными в 7.2.2. Образцы высушивают в соответствии с разделом 3 и охлаждают в эксикаторе над хлористым кальцием.


Для проведения испытания может использоваться проба (образец) материала после определения на ней влажности в соответствии с разделом 8.


9.5 Порядок проведения испытания


Стаканчик с пробой материала помещают над водой в эксикатор и выдерживают в течение 24 или 72 ч. Затем стаканчик с пробой материала вынимают из эксикатора и взвешивают. Объем проб материала, одновременно помещенных в эксикатор, не должен превышать 50 % объема воздушного пространства в эксикаторе.


Образцы органических ячеистых изделий после сушки взвешивают, помещают над водой в эксикатор и выдерживают в течение 24 ч при температуре , после чего снова взвешивают.


9.6 Обработка результатов


Сорбционную влажность в процентах вычисляют по формуле



где


-


масса бюкса с пробой после выдерживания над водой, г;




-


масса бюкса с пробой, высушенной до постоянной массы, г;




-


масса бюкса, г.



Сорбционную влажность органических ячеистых изделий вычисляют по формуле




где


-


масса образца после выдерживания над водой, г;




-


масса высушенного образца, г.



Результат определения округляют до 0,1 %.



10 Методы определения водопоглощения


10.1 Общие требования - в соответствии с разделом 3.


10.2 Средства контроля


Электрошкаф сушильный, обеспечивающий температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Весы, имеющие предел допускаемой погрешности взвешивания г.


Ванна из нержавеющего материала, имеющая сетчатые подставку и пригруз из нержавеющего материала (рисунок 4).


Поддон для взвешивания с размерами в плане мм, высотой бортов 10 мм.


Эксикатор по ГОСТ 25336.


Кальций хлористый плавленый.


10.3 Метод определения водопоглощения при полном погружении образца в воду


10.3.1 Сущность метода заключается в измерении массы воды, поглощенной образцом сухого материала при полном погружении в воду в течение заданного времени.


10.3.2 Порядок подготовки к испытанию


Для испытания из изделия вырезают образец в форме прямоугольного параллелепипеда длиной и шириной мм и толщиной, равной толщине изделия.


Из органических ячеистых изделий вырезают образец размером мм. При толщине изделий меньше 50 мм высоту образца принимают равной толщине изделия.


Образцы высушивают до постоянной массы в соответствии с разделом 3 и охлаждают в эксикаторе над хлористым кальцием.


10.3.3 Порядок проведения испытания


В ванну 4 (рисунок 4) на сетчатую подставку 3 помещают образец 2 и фиксируют его положение сетчатым пригрузом 1. Затем заливают в ванну воду температурой так, чтобы уровень воды был выше пригруза на 20 - 40 мм.




1 - сетчатый пригруз; 2- образец; 3 - сетчатая подставка; 4 - ванна


Рисунок 4 - Ванна с образцом, полностью погруженным в воду


Через 24 ч после залива воды образец переносят на подставку и через 30 с взвешивают на сухом поддоне. Массу воды, вытекшей из образца во время взвешивания в поддон, включают в массу насыщенного водой образца.


Образцы из органических ячеистых изделий через 24 ч после залива воды вынимают, протирают фильтровальной бумагой и взвешивают.


10.4 Метод определения водопоглощения при частичном погружении образца в воду


10.4.1 Сущность метода заключается в измерении массы воды, впитанной образцом сухого материала, частично погруженным в воду, в течение заданного времени.


10.4.2 Для испытания вырезают образец по форме прямоугольного параллелепипеда длиной и шириной мм и толщиной мм.


Если толщина изделия больше 30 мм, то излишек срезают с одной стороны. Образец высушивают до постоянной массы, затем охлаждают в эксикаторе над хлористым кальцием и взвешивают.


10.4.3 В ванну 3 (рисунок 5) на сетчатую подставку 2 помещают несрезанной плоскостью образец 1.




1 - образец; 2- сетчатая подставка; 3 - ванна с водой


Рисунок 5 - Ванна с образцом, частично погруженным в воду


Затем заливают в ванну воду температурой так, чтобы образец был погружен в воду на мм. При этом уровень воды в ванне поддерживают постоянным. После выдержки в течение 24 ч образец вынимают из воды и переносят на сетчатую подставку, через 30 с помещают в сухой поддон и взвешивают.


Массу воды, вытекшей из образца во время взвешивания в поддон, включают в массу насыщенного водой образца.


10.5 Обработка результатов


Водопоглощение при полном или частичном погружении образца в процентах по массе вычисляют по формуле



где


-


масса образца после насыщения водой и поддона для взвешивания, г;




-


масса образца, предварительно высушенного до постоянной массы, г;




-


масса сухого поддона для взвешивания, г.



Водопоглощение органических ячеистых изделий при полном погружении образца в процентах по объему вычисляют по формуле




где


-


масса образца после насыщения водой, г;




-


масса образца, предварительно высушенного до постоянной массы, г;




-


объем образца, ;




-


плотность воды, .





11 Метод определения содержания органических веществ


11.1 Общие требования - в соответствии с разделом 3.


11.2 Сущность метода основана на измерении потери массы пробы после прокаливания ее при определенной температуре в течение заданного времени.


11.3 Средства контроля


Электропечь камерная, обеспечивающая температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Весы, имеющие предел допускаемой погрешности взвешивания г.


Тигель фарфоровый по ГОСТ 9147.


Эксикатор по ГОСТ 25336.


Кальций хлористый плавленый.


11.4 Подготовка к испытанию


В предварительно прокаленный и взвешенный тигель помещают пробу массой г и высушивают до постоянной массы в соответствии с разделом 3. До испытания пробу хранят в эксикаторе над хлористым кальцием.


Для испытания может быть использована проба материала или изделия после определения в ней влажности в соответствии с разделом 8.


11.5 Порядок проведения испытания


Тигель с пробой помещают в камерную электропечь и при температуре выдерживают в течение 2 ч. Затем тигель с пробой охлаждают в эксикаторе над хлористым кальцием и взвешивают.


11.6 Обработка результатов


Содержание органических веществ в процентах вычисляют по формуле



где


-


масса тигля с пробой, высушенной до постоянной массы, г;




-


масса тигля с пробой после прокаливания, г;




-


масса тигля, г.



Результат испытания округляют до 0,1 %.




12 Метод определения полноты поликонденсации

фенолоформальдегидного связующего



12.1 Метод распространяется на неорганические волокнистые материалы и изделия, содержащие фенолформальдегидное связующее.


12.2 Общие требования - в соответствии с разделом 3.


12.3 Сущность метода заключается в определении потери в массе пробы материала или изделия после экстрагирования неотвержденной части связующего ацетоном.


12.4 Средства контроля


Электропечь камерная, обеспечивающая температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Электрошкаф сушильный, обеспечивающий температуру нагрева до и автоматическое регулирование температуры с пределом допускаемой погрешности .


Весы аналитические, имеющие предел допускаемой погрешности взвешивания мг.


Прибор Сокслета для экстрагирования.


Тигель фарфоровый по ГОСТ 25336 с пористой пластиной из стекла (ПОР 160) по ГОСТ 21400.


Ступка с пестиком по ГОСТ 9147.


Чашка ЧБВ по ГОСТ 25336.


Пятиокись фосфора по технической документации или кислота серная концентрированная по ГОСТ 2184.


Кальций хлористый плавленый.


Эфир петролейный.


Ацетон по ГОСТ 2603.


12.5 Пробу массой г измельчают в фарфоровой ступке. Порошок перемешивают стеклянной палочкой, насыпают в чашку высотой слоя не более 20 мм и выдерживают для удаления влаги в эксикаторе с концентрированной серной кислотой или пятиокисью фосфора в течение 24 ч. Из высушенного порошка отбирают две пробы массой г каждая. Одна проба предназначена для определения содержания органических веществ, другая - неотвержденного фенолформальдегидного связующего и гидрофобизирующей добавки (при ее наличии в материалах и изделиях).


12.6 Проведение анализа


12.6.1 В одной пробе, подготовленной по 12.5, определяют содержание органических веществ в соответствии с разделом 11.


12.6.2 Вторую пробу, подготовленную по 12.5, помещают в предварительно взвешенный фильтрующий тигель с пористой пластиной и взвешивают. Затем тигель закрывают фильтровальной бумагой и помещают в прибор Сокслета таким образом, чтобы во время экстрагирования верхняя часть тигля на 4 - 5 мм выступала над поверхностью растворителя.


Соединяют прибор с холодильником и нагревают колбу с растворителем до его кипения. Нагрев должен обеспечить сифонирование примерно 10 - 12 раз в час.


Гидрофобизирующее вещество, содержащееся в пробе, экстрагируют петролейным эфиром в течение 3 ч. По окончании экстрагирования тигель вместе с пробой (без фильтра) высушивают при температуре до постоянной массы, затем охлаждают в эксикаторе с хлористым кальцием и взвешивают. После этого тигель снова закрывают фильтром, помещают в прибор Сокслета и экстрагируют ацетоном в течение 10 ч для удаления неотвержденной растворимой части связующего. После экстрагирования тигель вместе с пробой (без фильтра) помещают в сушильный шкаф, высушивают до постоянной массы, затем охлаждают в эксикаторе над хлористым кальцием и взвешивают.


Примечание - В случае отсутствия гидрофобизирующих веществ экстрагирование

петролейным эфиром не проводят.


12.6.3 Содержание гидрофобизирующего вещества в процентах вычисляют по формуле



где


-


масса пробы до экстрагирования петролейным эфиром, г;




-


масса пробы после экстрагирования петролейным эфиром, г.



Примечание -В случае отсутствия гидрофобизируещего вещества .

12.6.4 Содержание связующего вещества в процентах вычисляют по формуле


где - содержание органических веществ, определенное в соответствии с разделом 11 на пробе, подготовленной по 12.5.


12.6.5 Полноту поликонденсации связующего вещества в процентах вычисляют по формуле


где - масса пробы после экстрагирования ацетоном, г.



13 Метод определения прочности на сжатие

при 10 %-ной линейной деформации



13.1 Метод распространяется на неорганические волокнистые и органические ячеистые теплоизоляционные изделия.


13.2 Общие требования - в соответствии с разделом 3.


13.3 Сущность метода заключается в измерении значения сжимающих усилий, вызывающих деформацию образца по толщине на 10 % при соответствующих условиях испытания.


13.4 Средства испытания


Машина испытательная, обеспечивающая скорость нагружения образца 5 - 10 мм/мин и позволяющая измерить нагрузку с погрешностью, не превышающей 1 % значения сжимающего усилия.


Индикатор часового типа по ГОСТ 577.


Линейка металлическая по ГОСТ 427.


Штангенциркуль по ГОСТ 166.


13.5 Порядок подготовки к испытанию


Из изделия выпиливают образец в форме параллелепипеда длиной и шириной мм и толщиной, равной толщине изделия.


Предел допускаемой погрешности измерения длины и ширины образца линейкой мм, штангенциркулем мм.


Для органических ячеистых изделий изготавливают образцы размерами, указанными в 7.2.2.


13.6 Порядок проведения испытания


Для проведения испытания образец помещают в машину таким образом, чтобы сжимающее усилие действовало по вертикальной оси образца, и измеряют нагрузку, при которой он уплотняется (деформируется) на 10 %. Измерение деформации образца производят индикатором часового типа. Отчет деформации образцов начинают при удельной нагрузке на образец Па (кроме образцов органических ячеистых изделий).


13.7 Обработка результатов


Прочность на сжатие при 10 %-ной линейной деформации в мегапаскалях (кгс/ см2 ) вычисляют по формуле



где


-


нагрузка при 10 %-ной линейной деформации, , (кгс);




-


длина образца, мм (см);




-


ширина образца, мм (см).



Результат испытания округляют до 0,01 МПа.


13.8 При проведении сертификации минераловатных и стекловатных плит в соответствии с требованиями ИСО их прочность на сжатие следует определять по приложению В.



14 Метод определения предела прочности при сжатии



14.1 Метод не распространяется на теплоизоляционные изделия из ячеистых бетонов.


14.2 Общие требования - в соответствии с разделом 3.


14.3 Сущность метода заключается в измерении значения сжимающих усилий, вызывающих разрушение образца при соответствующих условиях испытания.


14.4 Средства испытания


Машина испытательная, обеспечивающая скорость нагружения образца 5 - 10 мм/мин и позволяющая измерить значение нагрузки с погрешностью, не превышающей 1 % значения разрушающего усилия.


Штангенциркуль по ГОСТ 166.


14.5 Порядок подготовки к испытанию


Из изделия выпиливают образец в форме куба с размером ребра мм, если в нормативном документе на конкретный вид продукции не указаны другие размеры.


Длину и ширину верхнего и нижнего основания образца измеряют штангенциркулем по двум параллельным ребрам. Предел допускаемой погрешности измерения мм.


Длиной и шириной образца считают среднее арифметическое значение четырех измерений длины и ширины верхнего и нижнего оснований.


Примечание - Допускается при толщине изделия менее 100 мм составлять куб

указанного размера из двух образцов в форме параллелепипеда высотой

мм. Две половины составного образца притирают друг к другу и измеряют длину

каждого ребра штангенциркулем. В подготовленном для испытания образце длины

всех параллельных ребер не должны различаться более чем на 0,5 мм.

14.6 Порядок проведения испытания


Целый или составной по высоте образец устанавливают в машину так, чтобы сжимающее усилие было направлено по вертикальной оси образца.


Разрушающей считают наибольшую нагрузку, отмеченную при испытании образца в момент его разрушения.


14.7 Обработка результатов


Предел прочности при сжатии в мегапаскалях (кгс/ см2 ) вычисляют по формуле



где


-


разрушающая нагрузка, , (кгс);




-


длина образца, мм (см);




-


ширина образца, мм (см).



Результат испытания округляют до 0,01 МПа.



15 Метод определения предела прочности при изгибе



15.1 Общие требования - в соответствии с разделом 3.


15.2 Сущность метода заключается в измерении значения усилия, вызывающего разрушение образца при его изгибе при соответствующих условиях испытания.


15.3 Средства испытания


Машина испытательная, обеспечивающая скорость нагружения образца центральной сосредоточенной нагрузкой 5 - 10 мм/мин и позволяющая снять отсчет разрушающей нагрузки с погрешностью не более 1 %.


Штангенциркуль по ГОСТ 166.


15.4 Порядок подготовки к испытанию


Из изделия выпиливают образец квадратного сечения с размером ребра мм и длиной мм.


При толщине изделия менее 40 мм из него выпиливают образец шириной мм и максимально возможной толщины. Перед испытанием образец подшлифовывают.


Для органических ячеистых изделий образцы выпиливают длиной мм, шириной и толщиной мм, если в нормативных документах на изделия конкретного вида не указаны другие размеры.


Ширину и толщину измеряют штангенциркулем в средней части двух противоположных граней образца. Предел допускаемой погрешности измерения мм.


Шириной и толщиной образца считают среднее арифметическое значение двух измерений.


15.5 Порядок проведения испытания


Образец укладывают на две цилиндрические опоры диаметром мм. Расстояние между осями опор должно быть мм.


Нагрузка на образец должна передаваться через валик диаметром мм, приложенный по всей ширине образца на равном расстоянии от опор и перемещающийся со скоростью 5 - 10 мм/мин.


При испытании органических ячеистых изделий образец устанавливают на опоры так, чтобы концы образца выходили за оси опор не менее чем на 15 мм. При этом расстояние между опорами должно быть мм, радиус закругления опор - мм.


Нагружающее устройство должно иметь форму полуцилиндра радиусом мм и перемещаться со скоростью 5 - 10 мм/мин.


Разрушающей считают наибольшую нагрузку, отмеченную при испытании образца в момент его разрушения.


Примечание - Допускается изменение диаметра опор и расстояния между ними,

если в нормативных документах на конкретные виды продукции установлены другие

размеры образцов.


15.6 Обработка результатов


Предел прочности при изгибе в мегапаскалях вычисляют по формуле



где


-


разрушающая нагрузка, (кгс);




-


расстояние между осями опор, мм (см);




-


ширина образца, мм (см);




-


высота образца, мм (см).



Результат испытания округляют до 0,01 МПа.


15.7 При проведении сертификации минераловатных и стекловатных плит в соответствии с требованиями ИСО разрушающую силу при испытании их на изгиб следует определять по приложению Г.



16 Метод определения предела

прочности при растяжении



16.1 Метод распространяется на неорганические волокнистые материалы и изделия.


16.2 Общие требования - в соответствии с разделом 3.


16.3 Сущность метода заключается в измерении значения растягивающих усилий, вызывающих разрушение образца материала или изделия при заданных условиях испытания.


16.4 Средства испытаний


Машина разрывная, обеспечивающая растяжение образца со скоростью движения активного захвата мм/мин и позволяющая измерить значение разрушающего усилия с погрешностью не более 1 %.


Зажимы игольчатые (рисунок 6).


Линейка металлическая по ГОСТ 427.


Толщиномер (рисунок 2).


16.5 Порядок подготовки к испытанию


Из материала или изделия с плоской поверхностью вырезают образец в форме параллелепипеда длиной мм, шириной мм и толщиной, равной толщине материала или изделия. Из изделия с цилиндрической поверхностью вырезают образец указанной длины и ширины и максимально возможной толщины.


Ширину образца измеряют линейкой с двух сторон посередине его длины и на расстоянии мм от каждого торца. Предел допускаемой погрешности измерения линейкой мм.


Шириной образца считают среднее арифметическое значение шести измерений.


Толщиной образца, вырезанного из материала или изделия с плоской поверхностью, считают толщину материала (изделия), из которого он вырезан, определенную в соответствии с разделом 4.


16.6 Порядок проведения испытания


Образец с обоих концов закрепляют в игольчатые зажимы (рисунок 6) так, чтобы расстояние между зажимами было мм и помещают в прибор. Растягивающее усилие передают на образец через игольчатые зажимы при скорости движения активного захвата мм/мин. Разрушающим считают наибольшее усилие, отмеченное при испытании образца в момент его разрушения. При разрушении образца в зажимах или около них результат считают недействительным.

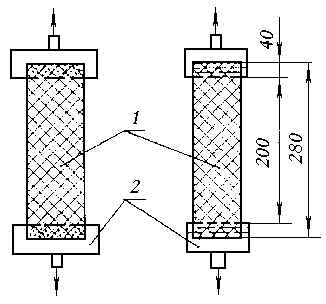

1 - образец; 2 - игольчатый зажим


Рисунок 6 - Схема закрепления образца в игольчатых зажимах



16.7 Обработка результатов


Предел прочности при растяжении в мегапаскалях вычисляют по формуле



где


-


разрушающая нагрузка, H (кгс);




-


ширина образца, мм (см);




-


толщина образца, мм (см).


Результат испытания округляют до 0,01 МПа.


16.8 При проведении сертификации минераловатных и стекловатных матов и плит в соответствии с требованиями ИСО прочность матов при растяжении следует определять по приложению Д, прочность плит на отрыв слоев - по приложению Е.



17. Метод определения сжимаемости и упругости



17.1 Метод распространяется на неорганические волокнистые изделия.


17.2 Общие требования - в соответствии с разделом 3.


17.3 Сущность метода заключается в измерении толщины образца изделия при воздействии сжимающей удельной нагрузки в определенной последовательности.


17.4 Средства испытаний


Прибор для определения сжимаемости и упругости (рисунок 7) по технической документации.

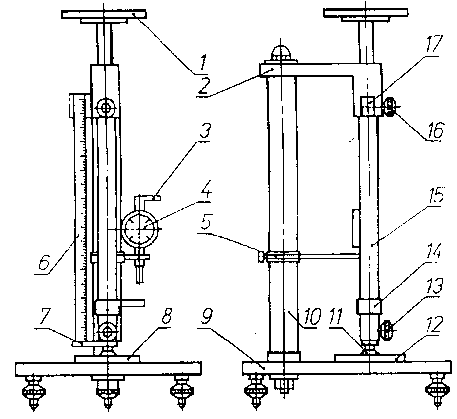

1 - столик; 2 - направляющая; 3 - фиксатор; 4 - индикатор; 5 - держатель; 6 - шкала; 7 - кронштейн; 8 - пластина; 9 - основание; 10 - опора; 11 - палец; 12 - держатель; 13 - винт; 14 - опора; 15 - шток; 16 - винт; 17 - кронштейн.


Рисунок 7 - Прибор для определения сжимаемости и упругости


17.5 Порядок подготовки к испытанию


Из изделия изготавливают образец, имеющий в плане форму квадрата со стороной (100±1) мм, толщиной, равной толщине изделия.


17.6 Порядок проведения испытания


В исходном положении подвижные части прибора (рисунок 7) зафиксированы в верхнем положении. Испытуемый образец устанавливают на основание 9. Отпустив винт 16, пластину 8 приближают к поверхности образца, винт 16 снова зажимают. Далее отпускают винт 13 и, придерживая рукой кронштейн 7, опускают на образец пластину 8, создавая удельную нагрузку (500±7,5) Па, и выдерживают при данной нагрузке 5 мин. После этого зажимают винт 13, по миллиметровой шкале 6 отсчитывают первоначальную толщину образца . Затем при помощи держателя 5 индикатор 4 подводят к опоре 14, устанавливают на его шкале показание 10 мм и арретируют его измерительную ось фиксатором 3. Далее освобождают винт 16 и, придерживая рукой кронштейн 7, нагружают образец удельной нагрузкой (2000±30) Па и выдерживают при данной нагрузке 5 мин. После этого винт 16 зажимают, фиксатор 3 опускают и по шкале индикатора отсчитывают изменение толщины .


Если превышает 10 мм, толщину образца после деформации под удельной нагрузкой (2000±0) Па отсчитывают по миллиметровой шкале 6.


Подняв измерительную ось индикатора и зафиксировав ее индикатором 3, освобождают винт 16, поднимают движущуюся часть прибора вместе с пластиной 8 и вновь закрепляют винтом 16.


Через 15 мин после снятия нагрузки на поверхность образца повторно опускают пластину 8, выдерживают в таком положении 5 мин, если в нормативных документах на изделия конкретного вида не указано другое время выдержки, и затем закрепляют ее винтом 13.


Отжав фиксатор 3, дают измерительной оси индикатора опуститься на пластину 8 и по шкале индикатора отсчитывают изменение толщины .


Если превышает 10 мм, толщину образца после снятия нагрузки (2000±30) Па под нагрузкой (500±7,5) Па отсчитывают по миллиметровой шкале 6.


17.7 Обработка результатов


Сжимаемость в процентах вычисляют по формулам:


- при отсчете по индикатору


- при отсчете по миллиметровой шкале



где


-


толщина образца под удельной нагрузкой (500±7,5) Па, мм;



-


толщина образца после деформации под удельной нагрузкой (2000±30) Па, мм;




-


изменение толщины образца под удельной нагрузкой (2000±30) Па, мм.



Упругость в процентах вычисляют по формулам:


- при отсчете по индикатору


- при отсчете по миллиметровой шкале



где


-


толщина образца после снятия нагрузки (2000±30) Па, мм;





-


изменение толщины образца после снятия удельной нагрузкой (2000±30) Па, мм.



Результаты определений округляют до 0,1%.



18. Метод определения гибкости



18.1 Метод распространяется на неорганические волокнистые материалы и изделия.


18.2 Общие требования - в соответствии с разделом 3.


18.3 Оборудование


Устройство для определения гибкости теплоизоляционных материалов (рисунок 8) по технической документации.

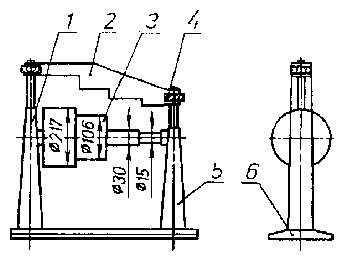

1 - опора; 2 - прижимная планка; 3 - цилиндр; 4 - гайка; 5 - опора; 6 - основание


Рисунок 8 - Устройство для определения гибкости



18.4 Отбор образцов


Из плоского материала или изделия вырезают образец шириной (100±5) мм и толщиной, равной толщине изделия. Длина образца должна быть не менее длины окружности цилиндра, на котором будут проводиться испытания.


От шнурового материала отрезают образец длиной (300±5) мм.


18.5 Проведение испытания


Испытание образца проводят на цилиндре, диаметр которого указан в нормативном документе на продукцию конкретного вида.


Образец плоского материала или изделия берут за два края по длине и прикладывают к цилиндру таким образом, чтобы середина длины образца касалась образующей цилиндра. Затем одновременно оба края образца изгибают так, чтобы он касался всей поверхности цилиндра.


Образец шнура берут за два края по длине и прикладывают к цилиндру таким образом, чтобы получился полный виток.


18.6 Оценка результата испытания


Гибкость образца оценивают визуально по разрывам и расслоениям на его поверхности.



19. Метод определения линейной температурной усадки



19.1 Метод распространяется на теплоизоляционные неорганические ячеистые изделия.


19.2 Общие требования - в соответствии с разделом 3.


19.3 Сущность метода заключается в измерении изменения длины образца изделия до и после воздействия на него определенной температуры в течение заданного времени.


19.4 Средства испытаний


Электропечь камерная, имеющая автоматическое регулирование температуры с пределом допускаемой погрешности ±10°С.


Устройство для определения линейной усадки (рисунок 9) по технической документации.


Штангенциркуль по ГОСТ 166 с пределом допускаемой погрешности ±0,1 мм.


19.5 Порядок подготовки к испытанию


Из изделия выпиливают образец в форме параллелепипеда квадратного сечения со стороной размером (40±1) мм, длиной (100±2) мм, если в нормативном документе на конкретный вид продукции не указаны другие размеры.

Закрыть

Строительный каталог
