В этой статье сайт RMNT рассмотрит назначение и принцип работы УЗО. Разберёмся, чем отличаются приборы разных типов, определимся, в каких условиях их применяют. Отдельно поговорим о подключении этих защитных устройств.

Как выбрать и правильно подключить УЗО

УЗО — это коммутационный (выключающий) аппарат, который при достижении и превышении дифференциальным током (током утечки) заданного значения размыкает контакты и отключает от питания сеть, или её участок. Это изделие имеет несколько названий: «устройство защитного отключения, управляемое дифференциальным током», «выключатель дифференциального тока», «защитно-отключающее устройство». Так или иначе, но сотни миллионов УЗО, используемых в мире, выполняют две задачи — защищают человека от поражения электрическим током при прямом и непрямом прикосновении и предотвращают возникновение пожара из-за возгорания проводки. Во многих развитых странах применение дифференциальных выключателей является обязательным.

Устройства защитного отключения предназначены нейтрализовать токи при всевозможных повреждениях электроустановок. Несмотря на то что это лишь часть комплексных мер, в некоторых случаях УЗО остаётся единственным средством защиты, например, при: снижении уровня изоляции, обрыве нулевого защитного проводника или при малых значениях тока замыкания. Так предохранители (автоматы защиты) разрывают цепь при значениях тока (коротких замыканиях или сверхтоках), в несколько раз превышающих критический для человека порог, при котором происходит сбой в работе сердечной мышцы, тогда как УЗО срабатывают за миллисекунды и реагируют даже на самый малый ток.

Cхема электронного УЗОCхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Смертельно опасным может быть прикосновение к токоведущим элементам в электрическом щите или корпусам электроприборов, которые оказались под напряжением, допустим, при повреждении изоляции, всегда есть риск инструментом повредить оболочки кабелей скрытой проводки. Ток в 5 мА уже ощущается человеком, при 10 мА мышцы сокращаются, и наступает порог «неотпускания», 30 мА вызывает нарушение дыхания, 50 мА становятся причиной аритмии сердца, 100 мА — возможен летальный исход. Вот почему по стандартам США УЗО, предназначенное для защиты людей, должно сработать при токах 4–5 мА, в Европе — 10 мА. В России жёстких нормативов нет — устройства защитного отключения согласно государственным требованиям должны использоваться в металлических строениях или зданиях с металлическим каркасом. Однако после выхода в свет ПУЭ седьмой редакции отношение к УЗО в нашей стране резко изменилось в лучшую сторону.

Как выбрать и правильно подключить УЗО

Необходимо отметить, что устройство защитного отключения не может заменить автоматы, защищающие проводку, так как оно «не замечает» неполадки, которые не сопровождаются токами утечки, например, при коротком замыкании между линией и нейтралью.

Принцип работы УЗО

В основе действия любого УЗО лежит мониторинг баланса токов между проводниками, которые в него входят. Возможная разность токов обнаруживается и сравнивается с заданными величинами. Нарушение баланса является показанием для срабатывания исполнительной части (размыкателя).

Принцип работы электромеханического УЗОПринцип работы электромеханического УЗО

Основной «следящий» узел УЗО — это дифференциальный трансформатор с тремя обмотками ферромагнитного сердечника: подводящей, отводящей, управляющей. Ток, протекающий через устройство (от фазного проводника, идущего на питание потребителя, до нулевого проводника, идущего от потребителя), возбуждает на обмотках магнитные потоки с противоположными полюсами. Если бытовые приборы, электроустановочные изделия исправны, проводка на защищаемом участке не имеет повреждений, и при этом утечек на землю нет, то сумма токов равна нулю. Если же, например, человек, стоящий на мокром полу, прикоснулся к оголённому проводу, то часть тока пойдёт через его тело в землю, сумма потоков в устройстве будет больше нуля (тока втекает в УЗО больше, чем уходит из него). Появление положительной суммы токов означает, что ток проходит и мимо УЗО, то есть имеет место утечка, повреждение в цепи. В этом случае нарушается баланс в управляющей обмотке трансформатора, возникает сила, которая передаётся на реле ЭДС, разрывающее контакт между линией и нейтралью. Электродвижущая сила может обнаруживаться устройством слежения, что становится сигналом для отключения соленоида (силового электропривода), удерживающего контакты — цепь размыкается.

УЗО изнутри

Типы УЗО

Устройства защитного отключения могут отличаться множеством характеристик, начиная от способа установки и заканчивая общим назначением. Классификация насчитывает сотни типов УЗО, имеющих свои особенности. Предлагаем рассмотреть основные из них, чтобы правильно выбрать устройство, которое будет корректно функционировать в тех или иных условиях.

По характеру тока утечки

По данному критерию УЗО подразделяются на приборы типа АС, А и В. Устройства АС разрывают цепь при утечках переменного тока, если они нарастают внезапно или плавно. Эти УЗО недорогие, они получили наибольшее распространение, считаются приемлемыми для большинства условий эксплуатации.

Устройство защитного отключения

УЗО типа А срабатывают не только от переменного, но и от пульсирующего постоянного тока, внезапно нарастающего или повышающегося плавно. Такие устройства более предпочтительны для жилых помещений, так как некоторые бытовые приборы являются источником именно постоянного пульсирующего тока, например, компьютеры, регуляторы освещённости, телевизоры, некоторые стиральные машины (все, где есть полупроводниковые блоки питания). Кстати, в инструкциях к некоторым из этих потребителей указывается, что они должны быть подключены только через УЗО типа А. Эти защитные устройства существенно дороже класса АС.

Тип В используется для постоянного, переменного и выпрямленного тока, в основном такие УЗО применяют на промышленных объектах.

По технологии срабатывания

В зависимости от того, по какому принципу разрывается цепь, выделяют УЗО:

  • электронные
  • электромеханические

Электромеханические устройства дифференциальной защиты не нуждаются в полноценном питании из общей сети. Они срабатывают только от тока утечки, который приводит в действие высокоточную механическую исполнительную часть. Эти устройства сравнительно дороги, мало производителей их выпускает, но они считаются самыми надёжными, так как работают при всех условиях и не зависимы от параметров питания.

Как выбрать и правильно подключить УЗО

Электронные УЗО в несколько раз дешевле электромеханических, поэтому они составляют львиную долю нашего рынка. Для функционирования этих устройств необходимо внешнее питание, которое «оживляет» его электронику с усилителем. Основная проблема заключается в том, что при перепадах напряжения в сети эффективность электронного УЗО (есть зависимость момента срабатывания) заметно снижается. Кроме того, всегда существует опасность, что прямое или непрямое касание к элементу под напряжением (провод, клемма или корпус прибора) произойдёт, когда нулевой проводник будет повреждён и, соответственно, УЗО будет не запитано — и не сработает. Электронные УЗО защищают не от всех рисков, но от большинства, поэтому если необходимо сэкономить, то это тоже хороший вариант. Также есть смысл не тратиться на электромеханическое устройство, если внутридомовая сеть имеет в своём составе источник бесперебойного питания или стабилизатор напряжения.

По скорости срабатывания (наличие задержки)

Литерой S обозначаются УЗО, которые срабатывают с выставленной задержкой до 0,5 секунды — «селективное». Этот тип устройств позволяет создавать многоуровневые «каскадные» системы защиты с несколькими защищёнными цепями. Каждый аварийный участок сети, в зависимости от поставленных задач и реализации схемы, будет отключаться отдельно, тогда как общее питание в помещение останется. УЗО с индексом G также имеет задержку, но она намного меньше.

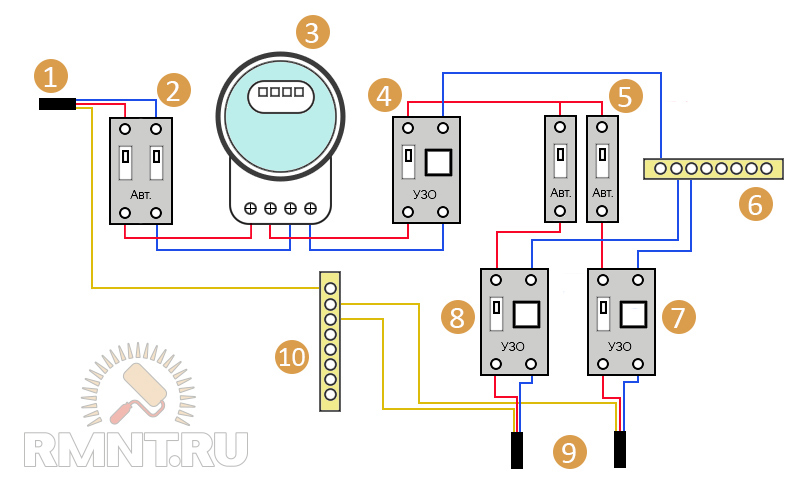

Схема подключения УЗО 1 - вводной кабель; 2 - вводной автомат; 3 - счетчик; 4 - УЗО типа S; 5 - автоматы; 6 - нулевая шина; 7 и 8 - УЗО типа AC; 9 - трехжильная электропроводка; 10 - шина заземления

Селективные УЗО обычно устанавливаются вверху каскада, поэтому при утечках сначала срабатывают неселективные устройства, не обесточивая все цепи, которые защищаются.

Высококачественные современные УЗО, не являющиеся селективными, срабатывают менее чем за 0,1 секунды.

По количеству полюсов

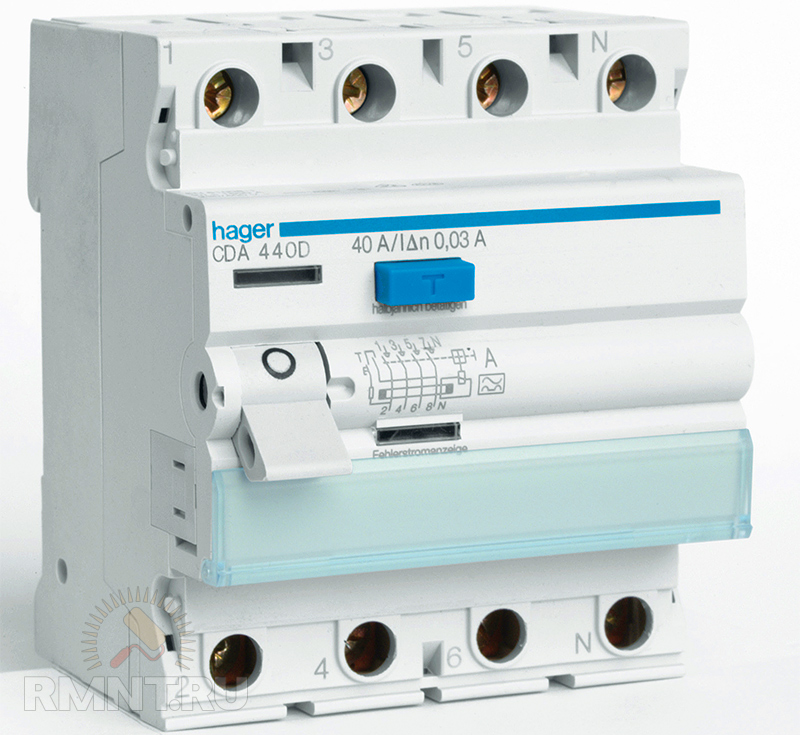

Для трёхфазной сети используются УЗО с четырьмя полюсами. Они защищают несколько однофазных сетей, либо отдельные трёхфазные потребители (электромотор, варочная плита…). В тандеме с таким типом УЗО должен работать четырёхполюсный автомат.

Как выбрать и правильно подключить УЗО

Для однофазной сети жилых помещений обычно применяют устройства с двумя полюсами (линия и нейтраль).

По току утечки

Ток утечки (номинальный отключающий дифференциальный ток или «уставка») при заданных условиях эксплуатации является одним из основных параметров, характеризующих функциональные особенности устройства защитного отключения. Граничным барьером для классификации является ток 30 мА. УЗО, которые срабатывают при меньших точках утечки, считаются такими, что защищают человека от поражения электрическим током. Аппараты, ток срабатывания которых выше 30 мА, считаются противопожарными, так как к ним можно подключить довольно большую нагрузку, но дифференциальные токи, которые они допускают, являются опасными для человека. Иногда УЗО на 30 мА считают универсальными, они получили наибольшее распространение.

Противопожарные УЗО являются первой ступенью защиты, расположенной в распределительном щите, они, как правило, устанавливаются на всю внутридомовую сеть, но могут применяться и для защиты отдельных сверхмощных и опасных потребителей от воспламенения (например, тепловентилятор с открытой спиралью). Ток утечки противопожарных УЗО обычно принимается в 100–300 мА, иногда в качестве противопожарных применяют и приборы на 500 мА. УЗО с меньшим током не могут нормально работать на этих позициях, так как из-за превышения допустимых нагрузок возникают ложные срабатывания.

Как выбрать и правильно подключить УЗО

УЗО с током утечки 10 мА обычно используются во второй или третей ступени защиты, их применяют либо для подключения элементов освещения, либо для отдельных электроприборов, которые располагаются в опасных зонах, например, в ванной, душевой, бассейне... Однако бойлер или стиральную машину запитать через них, скорее всего, не удастся, так как рабочая нагрузка будет ограничиваться 1,8 киловаттами.

Заметим, что номинал по току показывает только нижний предел срабатывания, так УЗО на 30 мА не отключит цепь при утечке, равной 25 мА, но сработает при любых токах, превышающих порог в 30 мА.

С каким током утечки необходимо применить УЗО в конкретном случае? Сначала определяется ток утечки цепи или прибора, это можно сделать измерением или по действующим нормам. Согласно СП 31–110–2003, ток утечки прибора принимается равным 0,4 мА на каждый 1 А его мощности. Сюда добавляется также 10 мкА для каждого метра фазного проводника. Например, для электроприбора мощностью 16 А, запитанный двадцатиметровым проводом, ожидаемый ток утечки нужно принять равным 4,2 мА. Теперь можно подобрать УЗО, но делается это так, чтобы ток утечки прибора составлял не более 33% тока срабатывания устройства защитного отключения. В нашем случае это 12,6 мА. 10-амперный прибор уже не подходит, значит необходимо поставить УЗО с током срабатывания 16 мА.

По рабочему току

Рабочий ток УЗО (или максимально допустимая нагрузка) определяет, сколько и какой мощности потребители можно запитать через это устройство. Данная характеристика показывает ток, который длительное время может проходить через УЗО, не разрушая его.

Расчёт необходимого УЗО производится от характеристик подключенных к нему потребителей. В электросетях жилых помещений часто применяются маломощные УЗО с рабочим током 10 А. Устройства дифференциальной защиты с допустимой нагрузкой 16–32 А считаются среднемощными. Аппараты на 40 А и более — называют мощными.

Как выбрать и правильно подключить УЗО

Примечательно, что на практике прослеживается чёткая зависимость между током отключения и рабочим током. Производители выпускают УЗО, в которых чем выше один показатель, тем выше и другой.

Рассчитать необходимый рабочий ток УЗО не сложно, в любом случае он должен быть равен или превышать номинальную мощность автоматического выключателя защищаемой цепи.

По возможности регулирования номинального тока утечки УЗО бывают:

  • нерегулируемые;
  • регулируемые (плавная настройка, ступенчатая настройка).

По наличию защиты от короткого замыкания есть УЗО:

По способу установки УЗО разделяют на:

  • стационарные в виде автомата, которые монтируются на рейку в монтажном щите;
  • переносные — смонтированные на удлинителе или в разрыв питающего шнура;
  • УЗО в розетке (широко применяются в США).

Установка и подключение УЗО

Далее речь поведём только об устройствах защиты, которые устанавливаются в щите, так как в нашей стране они используются наиболее активно.

В бытовой сети обычно применяют двухполюсные УЗО, которые занимают на дин-рейке два места (36 мм). Располагают их, как правило, поблизости линий защищаемых цепей, исключение составляют противопожарные устройства с током отключения 100–500 А, которые устанавливаются возле вводного автомата. УЗО могут располагаться также и в групповых ВРУ многоквартирных домов, и этажных щитках частного дома.

Сборка электрического щита

Если электропроводка разделена на группы, то рекомендуется установить одно УЗО на вводе и несколько устройств на разные группы, при этом обеспечив их селективность — каскадное отключение. Для этого на каждый следующий ниже ярус устанавливают УЗО с меньшим номиналом по току отключения или большей скоростью отключения.

Подключают УЗО согласно заранее разработанной схемы защиты от токов утечки. Система защиты проектируется в зависимости от выполняемых устройством функций и конкретных характеристик сети. Ниже приводим простую схему подключения УЗО в электроустановку с заземлением, она может применяться для устройства защиты отдельных цепей в многоярусных каскадных системах:

Схема подключения УЗО 1 - вводной кабель; 2 - вводной автомат; 3 - счетчик; 4 - УЗО; 5 - автоматы; 6 - нулевая шина; 7 - трехжильная электропроводка; 8 - шина заземления; 9 - провод заземления

Как видите, ничего сложного нет, обратим ваше внимание на некоторые моменты:

  1. Для корректной работы УЗО, в защищаемых цепях не должно быть контакта рабочего нулевого проводника с заземлёнными элементами или защитным проводником РЕ. Для каждого из них в щите применяется своя шина (ГОСТ Р 50571.3–94).
  2. Проводник заземления в подключении УЗО «не участвует».
  3. Подключение питания на УЗО производится к верхним клеммам. Разъёмы для ввода фазы на УЗО обычно обозначаются «1», для выхода — «2».
  4. Нейтраль питания (ноль, провод с синей изоляцией) обязательно должен быть подключен к разъёму с обозначением «N». Это правило необходимо соблюдать для УЗО любого бренда, номинала и назначения.
  5. Важнейший момент! Номинальный рабочий ток УЗО должен быть таким же или большим, в сравнении с рабочим током автоматов цепи. Только тогда автоматы смогут защитить дорогостоящие УЗО от перегрузки.
  6. Установленное УЗО необходимо проверить на работоспособность.

Проверяем УЗО

После коммутации всех цепей, внутридомовую сеть необходимо запитать. Если автоматы защиты или УЗО не отключились, значит, короткого замыкания нет, и нулевой проводник с заземлением не контактируют.

Далее следует нажать кнопку «ТЕСТ» или «Т», расположенную на передней панели прибора. Таким образом мы принудительно имитируем возникновение тока утечки. Исправное УЗО должно моментально сработать и обесточить защищаемый участок. Если этого не произошло, то в случае возникновения аварийной ситуации устройство не поможет справиться с проблемой.

Последним этапом проверки можно считать подачу на УЗО нагрузки. Нужно поочерёдно включать все приборы, которые будут работать в конкретной цепи и сети в целом. При возможных неполадках необходимо внести изменения в схему защиты или менять номиналы устройств защитного отключения.

УЗО являются не единственным способом защиты человека от поражения током и перегрузок сетей, которые могут привести к пожару. Но часто именно эти приборы спасают жизни и обеспечивают сохранность имущества граждан.

Видео по теме

© рмнт.ру, Игорь Максимов

21.10.13
