Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

В этой статье: определение места для монтажа светильников внутри корпуса шкафа-купе, выбор светильников для шкафа-купе, выбор и установка выключателей, монтаж электропроводки.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Нами уже упоминалось о малой пользе от внешней подсветки шкафа-купе, которая имеет скорее декоративное назначение, чем практическое. Теперь пришло время более подробно рассмотреть вопрос об эффективном освещении пространства внутри корпуса этой мебели, а также о выборе и монтаже выключателей и выбранных вами осветительных приборов.

Новые материалы и модели светильников, разработанные за несколько последних лет, позволяют сделать вашу мебель по-настоящему современной и функциональной. Широкий модельный ряд и простота монтажа светодиодных линеек, люминесцентных и галогеновых ламп дает сегодня нам возможность произвести своими силами монтаж освещения внутреннего пространства шкафа-купе. Этому также способствует большой выбор выключателей и разнообразных датчиков, которые обеспечат вам простое управление встроенными осветительными приборами.

Определение места для монтажа светильников внутри корпуса шкафа-купе

Как мы выяснили: чтобы добиться максимального эффекта от работы осветительных приборов, их необходимо разместить внутри мебели. Причем, учитывая тот факт, что полки будут мешать дальнейшему прохождению света, следует знать — монтаж ламп только в верхних отделениях не принесет желаемого результата. Поэтому осветительные приборы нужно разместить на разных уровнях, в каждой из ниш, которые вы сами определите.

Кстати, устанавливать слишком много светильников тоже не надо — это будет лишним. В нашем случае они не потребуются в тех местах, где находятся пантограф, выдвижные бельевые корзины и сетки под обувь. Поскольку все эти механизмы обеспечат ваш доступ к вещам за пределами внутреннего пространства шкафа, то не имеет смысла тратить деньги и время на приобретение и подключение лишних ламп. Наиболее рациональным для 3-х дверного шкафа-купе будет монтаж светильников в антресольных отделениях и там, где расположены стационарные штанги для плечиков.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Также следует определить (после того, как вы выбрали ниши, где будут находиться лампы) оптимальное место для их закрепления. Занимаясь этим, нужно учитывать несколько факторов: они не должны вам мешать брать и складывать вещи, свет от них должен равномерно распределяться по всему пространству внутри каждой ниши, вам ничто не помешает добраться до выключателя, если тот будет расположен на панели осветительного прибора. К этим рекомендациям необходимо прислушаться, поскольку при их игнорировании всё мероприятие теряет смысл — вы мало что приобретете в плане комфорта.

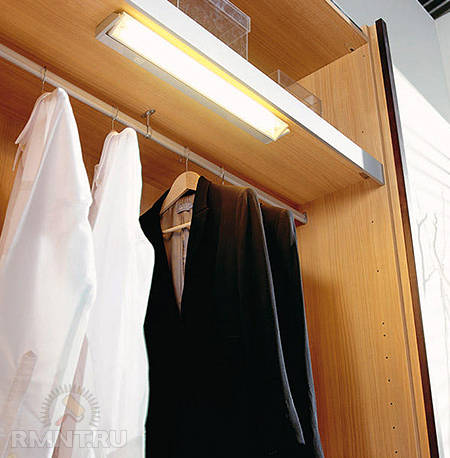

Выбор светильников для шкафа-купе

При всем разнообразии осветительных приборов, представленных сегодня на рынке, наиболее подходящими для освещения внутреннего пространства шкафа-купе считаются:

  • люминесцентные лампы в плоском пластиковом или металлическом корпусе;
  • светодиодные светильники;
  • мебельные комбинированные светильники для шкафов-купе.

Основным требованием, которое предъявляют к светильникам для установки внутри шкафа купе, можно считать максимальную эффективность при минимальных размерах. То есть, корпус лампы должен быть по возможности плоским. Отлично для этих целей подойдут обычные люминесцентные светильники, которые, не смотря на небольшую цену, успешно справляются с возложенной на них задачей. Кроме этого, их довольно легко закрепить, как под горизонтально расположенной полкой, так и на вертикальной стойке. Для этого достаточно, сняв плафон и вынув лампу, прикрутить его к ЛДСП через отверстия в задней панели. Поскольку нередко головка самореза проскакивает сквозь них, запаситесь сразу шайбами подходящего диаметра, чтобы не переделывать работу дважды.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Люминесцентные светильники имеют разную форму, цвет и материал, из которого изготовлен корпус. Более дорогими являются лампы, изготовленные из нержавеющей стали или имеющие хромовое и никелевое декоративное напыление. Гораздо выгоднее приобрести светильники с жестяным окрашенным корпусом и плафоном с наконечниками из пластика, комплект из четырех штук обойдется вам приблизительно в 500–1000 рублей. Наиболее приемлемыми для нашего случая можно считать светильники длиной 350 мм и мощностью 8–10 Вт. Базовый цвет корпуса этих осветительных приборов белый, но можно найти коричневые и серые лампы, если вы захотите подобрать модель в тон корпуса шкафа-купе.

Светодиодные линейки и модульные светильники, работающие по этому принципу, по праву могут считаться одними из наиболее подходящих для данных целей. Благодаря малой теплоотдаче, впечатляющему рабочему ресурсу (до 50000 часов), более чем скромным габаритам и простому монтажу, они стали широко использоваться при обустройстве освещения внутреннего пространства корпуса шкафов-купе. Можно приобрести как готовые светильники, так и собрать их самостоятельно, благо для этого продается все необходимое. Причем, на второй вариант вы потратите значительно меньше денег. Если стоимость готового самого простого прибора начинается где-то от 500 рублей, то светильник, собранный самостоятельно, обойдется вам минимум в два раза дешевле. В обоих случаях понадобится источник питания, цена которого составляет 400–600 рублей. Очень многие приборы фабричной сборки уже имеют встроенный блок питания, находящийся внутри корпуса. Поэтому, приобретая такие светильники, вы дополнительно оплачиваете стоимость 3 блоков питания. Вывод очевиден: лучше все сделать самому.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Для изготовления светодиодного светильника вам потребуются:

  • блок питания (от 400 рублей за одну штуку)
  • светодиодная лента (от 130 рублей за один метр)
  • алюминиевый профиль (от 120 рублей за погонный метр)
  • экран к профилю (от 140 рублей за метр)
  • комплектующие к профилю (от 50 рублей за элемент)
  • коннекторы и соединители для линеек (25 рублей за штуку)

Сборка такого осветительного прибора не представляет собой ничего особо сложного. Вначале необходимо рассчитать нужную длину светодиодной линейки. Размер этот определяется, исходя из требуемой мощности, которую несложно расчитать. Вычисления проводятся с учетом того, что один светодиодный светильник должен давать количество света эквивалентное лампе накаливания мощностью в 40–60 Вт — это зависит от габаритов отделения. Под получившийся отрезок светодиода отрезается алюминиевый монтажный профиль, в который вставляется источник света, защитный экран. С одного конца эта лампа закрывается сплошной заглушкой, а с другого — пластиной, со вставленным в нее коннектором, одеваемым на край светодиодной линейки. Подобный монтаж под силу даже ребенку 12 лет, не говоря о взрослых мужчинах, поэтому лучше не переплачивать, а посвятить один выходной этому делу, в итоге сэкономим не меньше 1000 рублей.

Располагать светодиодные лампы внутри шкафа-купе можно как в горизонтальном положении под вышестоящей полкой, так и вертикально — в углу отделения возле задней стенки. Крепить их лучше всего при помощи двухстороннего скотча, только нужно попросить продавца, чтобы он дал вам клейкую ленту, выпущенную известными производителями, поскольку дешевая продукция может не удержать лампу на месте. Также есть рекомендация по поводу выбора конфигурации корпуса: лучше использовать угловой алюминиевый профиль. В этом случае свет будет направлен точно на ваши вещи.

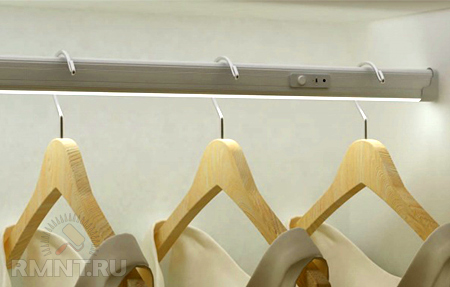

Производители мебельной фурнитуры, зная о необходимости такого усовершенствования внутреннего пространства мебели, разработали модельный ряд светильников, которые вмонтированы в различные приспособления. Специально для шкафов-купе созданы штанги, в которые встроена лампа дневного света. Они имеют разную длину, поэтому всегда есть возможность подобрать штангу-светильник, подходящую именно для вашей ниши. Конечно, такая фурнитура стоит дороже, цена на нее колеблется в диапазоне от 650 до 4000 рублей за один экземпляр. Стоимость таких светильников зависит от материала изготовления, размеров, типа лампы, функциональных характеристик и от производителя: европейские бренды, даже если они выпущены в Китае, стоят всегда дороже.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Корпус такого мебельного светильника может быть выполнен из пластика, алюминия, хромированного или никелированного металла и из нержавеющей стали. Эта штанга крепится внутри корпуса к полке при помощи специальных держателей, которыми снабжен ее корпус. Лампа находится внутри полой трубки, она может быть закрыта плафоном, но не все светильники укомплектованы этим защитным экраном. Впрочем, его отсутствие никак не сказывается на качестве модели, наоборот, когда нужно будет заменить лампу, вы потратите на эту процедуру гораздо меньше времени.

Некоторые модели мебельных светильников имеют на своем корпусе клавишу выключателя, а более дорогие экземпляры оснащены сенсорным датчиком, при срабатывании которого зажигается лампа. Все эти моменты следует учесть при монтаже штанги-светильника. Также обратите внимание на то, как отрегулированы ее крепления, они могут укорачиваться и удлиняться. Регулируя их, добейтесь оптимального расстояния между штангой и полкой, чтобы вам было удобно снимать и вешать одежду. Обычно оно составляет около 80 мм.

Выбор светильников не ограничивается указанными моделями, но, принимая окончательное решение, не забывайте, что эстетические качества в данном случае не так важны, как функциональные. Помните о том, что вам нужно иметь возможность легко и быстро поменять лампы, они не должны быстро перегорать, зато свет от них должен поступать равномерно и в достаточном количестве. Можно также в одном шкафу установить два разных вида: в антресольном отделении врезать в крышу шкафа два точечных светильника, а ниже закрепить штанги с подсветкой.

Выбор и монтаж выключателей

Несмотря на то, что сегодня практически каждая люминесцентная лампа имеет вмонтированную в корпус клавишу выключателя, такой способ зажигать свет внутри шкафа-купе не совсем удобен. Эффективнее и эффектнее, когда происходит включение светильников при открытии дверей. Кроме этого, всю эту иллюминацию можно подсоединить к обычному настенному выключателю, в общем, способов существует немало. Выделим и рассмотрим наиболее часто используемые:

  • включение света при помощи обычного клавишного выключателя;
  • применение концевого выключателя;
  • использование инфракрасных выключателей;
  • установка сенсорных датчиков для шкафа-купе.

Довольно недорогой способ, но не самый удобный — это установка клавишного выключателя либо внутри корпуса, либо где-нибудь поблизости от этой мебели. Монтаж выключателя на стене сопряжен со штроблением стен под электропроводку и необходимостью пробить отверстие для коробки. Установка такой электроточки дело хлопотное и долгое, поэтому его можно затевать только в том случае, если вы делаете ремонт в квартире.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Гораздо проще произвести его монтаж внутри корпуса шкафа-купе, закрепив наружный выключатель на одной из боковых стоек. Можно использовать одинарную модель, зажигающую сразу все лампы или для каждого проема предусмотреть отдельную клавишу. Не забудьте отступить от переднего края боковой стойки 100 мм — это место займет раздвижная система. Если данный момент упустить из внимания, то одна из дверей просто не сможет закрыться, упершись в выключатель, который все равно придется переносить. На память о таком промахе останется отверстие и следы от саморезов.

Электропроводку от выключателя можно провести как снаружи шкафа, так и внутри него, спрятав ее в декоративном пластиковом канале. Предпочтительней второй вариант, когда аккуратно задекорированные провода выходят по прямой линии за заднюю стенку, где вы их разведете по разным нишам. Когда принято решение протянуть проводку снаружи, шкаф не придвинется вплотную к стене, а также в некоторых случаях может быть нарушена оболочка провода.

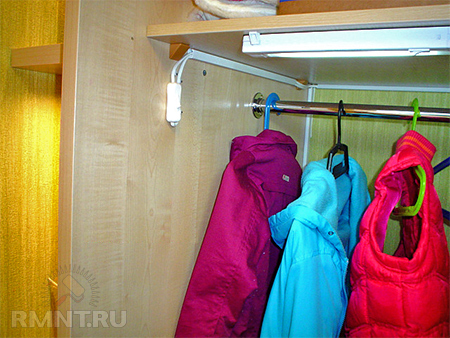

Однако вышеописанный способ постепенно вытесняет установка концевых выключателей для шкафов-купе. Принцип действия этих электроприборов основан на том, что при закрытии мебельная дверца, нажимая клавишу, размыкает контакты, и свет выключается. Обычно такие выключатели монтируют из расчета: один датчик — один фасад. Таким образом, вы получаете возможность попеременно зажигать лампы в каждом из отделений — это очень удобно.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Существуют несколько модификаций концевых мебельных выключателей, они монтируются в разных местах шкафа-купе. К каждой модели прилагается инструкция, согласно которой следует производить их установку и подключение концевого выключателя. Ошибки, которые могут быть допущены при выполнении этих работ, приводят к нарушению плавного хода фасадов, поэтому нужно быть предельно внимательным и придерживаться рекомендаций. В принципе, особых различий при монтаже нет: нужно просто прикрепить небольшую пластиковую коробочку с клавишей в указанном на чертеже месте и проследить за тем, чтобы она не мешала передвижению по направляющим других дверей (речь идет о выключателе для средней двери). За комплект, состоящий из трех таких приборов, вам придется потратить от 70 до 250 рублей.

Несмотря на то, что инфракрасные датчики для мебели РМ218С пока не так широко используются, как концевые выключатели — за ними будущее. Эти датчики разработаны специально для мебели с распашными дверями и раздвижными системами. В основном, их чувствительный элемент срабатывает на движение. То есть, бесконтактно реагируя на открытие одной из дверей, инфракрасный мебельный датчик включает светильники, а потом, когда фасад возвращается в исходное положение, лампы сами тухнут. Применение этих новых приборов во всех моделях мебели, где установлена подсветка внутри корпуса, является наиболее удобным и быстрым способом для управления освещением внутри корпуса.

Существует также модель инфракрасных датчиков, реагирующих на взмах руки. По сути дела, оба варианта этих приборов равнозначны по своей функциональности, вы можете выбрать любой — это никак не скажется на работе осветительной системы. Отличительной чертой мебельных инфракрасных датчиков является то, что они рассчитаны на работу практически при любых нагрузках. К ним могут быть подключены люминесцентные лампы с ЭПРА, светодиодные линейки, энергосберегающие и галогенные лампы.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Такие датчики состоят из исполнительного механизма, который может быть убран в укромное место, и чувствительного элемента, монтируемого поблизости от движущегося объекта. Вообще, эти модели, в отличие от своих пассивных аналогов, разработаны таким образом, что они срабатывают на отраженное излучение, что облегчает их монтаж и эксплуатацию. Время срабатывания механизма включения этих приборов составляет от 15 до 60 секунд, описанные модели имеют один недостаток — у них отсутствует регулировка этого параметра. Однако недавно появился усовершенствованный инфракрасный датчик, который имеет такую функцию. Стоимость данных приборов составляет около 500 рублей за одну штуку.

Сенсорные выключатели для шкафа купе представляют собой небольшую коробочку, в которой размещено устройство, коммутирующее напряжение до 240 В. К сенсору подсоединен провод с металлическим наконечником. Принцип срабатывания этого устройства состоит в следующем: когда к наконечнику прикасается какой-либо предмет, происходит включение или выключение нагрузки. С одной стороны, такой выключатель просто устанавливать, но в процессе его эксплуатации могут возникнуть неполадки при работе. Поэтому, несмотря на все достоинства сенсоров, лучше отдать предпочтение концевому или инфракрасному выключателю. Но если вам все-таки больше подходит такой тип датчика, то, чтобы его приобрести, нужно будет заплатить порядка 500 рублей.

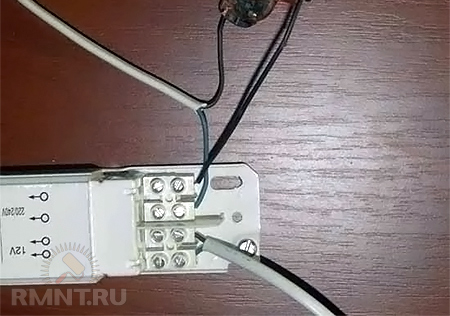

Монтаж электропроводки

На стадии проектирования углового окончания глубина боковой стойки была предусмотрена на 20 мм больше, чем аналогичный размер бочка шкафа-купе. Это не было ошибкой, подобная разница в габаритах позволяет нам на данном этапе выполнения работ получить небольшой зазор между стеной и ДВП. Данного пространства вполне достаточно, чтобы разместить все провода, убрав их тем самым с крыши и изнутри корпуса шкафа-купе. Во внутреннем же пространстве этой мебели они будут проходить только между задней стенкой и светильником, их длина на этом участке составит всего 100–250 мм. То есть, можно с уверенностью сказать, что проводов внутри шкафа-купе практически не будет видно.

Чтобы все было сделано красиво и аккуратно, рекомендуется вначале «прихватить» светильники в тех местах, где они будут установлены, приблизительно (с запасом в большую сторону) отмерить куски провода и сразу их подсоединить к лампам и штангам-светильникам. Там, где они будут выводиться за заднюю стенку, в ДВП делаются небольшие отверстия. Для этого дела достаточно будет использовать сверло диаметром 6 мм. Вообще, размер режущего инструмента должен быть на пару миллиметров больше, чем оболочка провода, не нужно сильно превышать эту разницу, иначе отверстие потом может не перекрыться кабельным каналом.

Как отреставрировать и усовершенствовать шкаф-купе своими руками. Часть 3

Есть еще один нюанс, который обязательно нужно учесть: некоторые модели светильников подсоединяются к сети с той стороны, которая впоследствии должна плотно прилегать к плоскости ЛДСП. Если заранее не предпринять меры, то между мебельной деталью и лампой будет красоваться щель. Избежать этого можно, сделав небольшую канавку длиной около 80–100 мм (меньше не рекомендуется, поскольку провод будет переламываться) в теле ЛДСП. Она должна заканчиваться в месте входа проводов в сам светильник, а начинаться, соответственно, за несколько сантиметров до этой точки. Для выполнения данной процедуры возьмите сверло диаметром 8 мм, оснастите его упором, чтобы оно погружалось в тело детали не глубже, чем на 10 мм, и просверлите подряд несколько отверстий, расположенных в непосредственной близости друг от друга. Оставшиеся перемычки легко убрать, если провести работающей дрелью несколько раз подряд туда и обратно, вращающееся сверло очистит канал. Впрочем, выполняющим это в первый раз лучше вначале потренироваться на каком-нибудь обрезке, чтобы не испортить основную деталь.

Когда светильники и выключатели установлены, и провода, подсоединенные к ним, выведены за заднюю стенку шкафа-купе и на крышу, настает время собрать цепь. Прежде чем приступить к выполнению этого этапа работ, желательно набросать на листе бумаги схему. Если кто-то забыл, то не лишним будет напомнить: в нашей ситуации лампы подключаются параллельно. Провода можно соединять по старинке изолентой или воспользоваться клемниками, которые сейчас в изобилии представлены на рынке. Отмеряя провод, старайтесь сделать так, чтобы он был чуть длиннее расчетных размеров.

После сборки цепи закрепляем электропровода с обратной стороны задней стенки. Рекомендуется использовать крепежную фурнитуру с гвоздиками, которые прибиваются к тыльной стороне полок и перегородок. Внутри шкафа проводка закрывается пластиковыми кабельными каналами. После нескольких контрольных включений-выключений шкаф можно придвигать к стене, выставлять по уровню и готовиться к последнему этапу его реставрации — установке раздвижной системы и фасадов.

© рмнт.ру, Игорь Максимов

26.08.13
