ЕНиР Сборник Е 2 Выпуск 2, часть 7

Примечания: 1. При разборке пульпопровода, соединенного на фланцах, Н.вр. и Расц . умножать на 2,2 (ПР-5). 2. При разборке пульпопровода, соединенного на электросварке, Н.вр. и Расц . умножать: а) при расположении на земле - на 0,85 (ПР-6); б) при расположении на опорах - на 0,8 (ПР-7). Газовую резку при разборке пульпопровода, соединенного на электросварке, нормировать дополнительно по Сборнику Е22 "Сварочные работы". Вып. 2. "Трубопроводы".

§ Е2-2-10. Установка и снятие задвижек и фасонных частей

А. Установка задвижек и фасонных частей

Состав работы

1. Перемещение задвижки или фасонной части к месту установки. 2. Установка задвижки или фасонной части с выверкой и постановкой прокладок. 3. Крепление болтами.

Таблица 1

Состав звена

Монтажник	Диаметр задвижек и фасонных частей, мм
трубопроводов	200-350	400-450	500-600	700-900
5 разр.	-	-	1	1
4 "	1	1	1	1
3 "	1	1	-	-
2 "	1	1	1	1

Таблица 2

Нормы времени и расценки на установку 1 задвижки или фасонной части

Расположение

Вид задвижек и фасонных частей

Диаметр задвижек и фасонных частей, мм

пульпопровода

200-250

300-350

400-450

500-600

700-800

900

Крестовины

0,55

0-39,1

0,9

0-63,9

1,3

0-92,3

2,4

1-87

4,3

3-35

5,4

4-21

Тройники

0,48

0-34,1

0,79

0-56,1

1,2

0-85,2

2,0

1-56

3,8

2-96

4,3

3-35

На земле

Колена

0,44

0,31,2

0,72

0-51,1

1,0

0-71

1,4

1-09

3,1

2-42

3,8

2-96

Переходы, патрубки

0,36

0-25,6

0,58

0-41,2

0,81

0-57,5

1,1

0-85,8

2,5

1-95

3,0

2-34

Задвижки параллельные

1,3

0-92,3

2,5

1-78

3,4

2-41

Задвижки шиберные

1,4

0-99,4

2,5

1-78

3,5

2-73

5,5

4-29

6,1

4-76

Крестовины

0,87

0-61,8

1,4

0-99,4

2,1

1-49

3,8

2-96

7,0

5-46

8,7

6-79

Тройники

0,72

0-51,1

1,2

0-85,2

1,8

1-28

3,2

2-50

6,0

4-68

7,0

5-46

На опорах

Колена

0,67

0-47,6

1,1

0-78,1

1,5

1-07

2,2

1-72

4,8

3-74

5,0

3-90

Переходы, патрубки

0,54

0-38,3

0,89

0-63,2

1,2

0-85,2

1,8

1-40

3,8

2-96

4,0

3-12

Задвижки шиберные

1,9

1-35

4,0

2-84

5,5

4-29

8,7

6-79

10,0

7-80

№

Б. Снятие задвижек и фасонных частей

Состав работы

1. Отвертывание гаек и снятие болтов. 2. Снятие задвижки или фасонной части с резиновых прокладок.

Таблица 3

Состав звена

Монтажник	Диаметр задвижек и фасонных частей, мм
трубопроводов	200-350	400-450	500-600	700-900
4 разр.	-	-	1	1
3 "	1	1	-	-
2 "	2	2	2	2

Таблица 4

Нормы времени и расценки на снятие 1 задвижки или фасонной части

Расположение

Вид задвижек и фасонных частей

Диаметр задвижек и фасонных частей, мм

пульпопровода

200-250

300-350

400-450

500-600

700-800

900

Крестовины

0,39

0-25,7

0,63

0-41,6

0,95

0-62,7

1,7

1-17

3,1

2-14

3,8

2-62

Тройники

0,34

0-22,4

0,56

0-37

0,82

0-54,1

1,4

0-96,6

2,6

1-79

3,1

2-14

Колена

0,3

0-19,8

0,5

0-33

0,7

0-46,2

1,0

0-69

2,1

1-45

2,6

1-79

На земле

Переходы, патрубки

0,24

0-15,8

0,41

0-27,1

0,56

0-37

0,81

0-55,9

1,7

1-17

2,1

1-45

Задвижки параллельные

0,95

0-62,7

1,7

1-12

2,3

1-52

Задвижки шиберные

1,0

0-66

1,7

1-12

2,4

1-66

3,9

2-69

4,3

2-97

Крестовины

0,61

0-40,3

1,0

0-66

1,5

0-99

2,6

1-79

4,9

3-38

6,1

4-21

Тройники

0,5

0-33

0,82

0-54,1

1,3

0-85,8

2,2

1-52

4,2

2-90

4,9

3-38

На опорах

Колена

0,49

0-32,3

0,8

0-52,8

1,1

0-72,6

1,6

1-10

3,4

2-35

3,5

2-42

Переходы, патрубки

0,39

0-25,7

0,64

0-42,2

0,85

0-56,1

1,3

0-89,7

2,7

1-86

2,8

1-93

Задвижки шиберные

1,3

0-85,8

2,9

1-91

3,9

2-69

6,1

4-21

7,0

4-83

№

§ Е2-2-11. Установка и снятие заглушек

Состав работ

А. При установке торцовых заглушек

1. Установка заглушки. 2. Закрепление заглушки болтами с постановкой готовой резиновой прокладки.

Б. При снятии торцовых заглушек

1. Отвертывание гаек и снятие болтов. 2. Снятие заглушки и резиновой прокладки.

В. При установке или снятии заглушек между фланцами

1. Установка или снятие заглушек. 2. Закрепление заглушки болтами с постановкой готовой резиновой прокладки или отвертывание гаек, снятие болтов, снятие заглушки и резиновой прокладки.

Таблица 1

Состав звена

Монтажник трубопроводов	Наименование работ
	установка заглушек	снятие заглушек
3 разр.	1	-
2 "	-	1

Таблица 2

Нормы времени и расценки на 1 заглушку

Наименование работ	Диаметр патрубка или трубы, мм
	200-250	300	350-400	450-600	700-900
Установка торцовой заглушки	0,28 0-19,6	0,46 0-32,2	0,61 0-42,7	0,77 0-53,9	1,1 0-77	1
Снятие торцовой заглушки	0,18 0-11,5	0,27 0-17,3	0,37 0-23,7	0,46 0-29,4	0,65 0-41,6	2
Установка заглушки между фланцами	0,54 0-37,8	0,83 0-58,1	1,2 0-84	1,3 0-91	1,9 1-33	3
Снятие заглушки между фланцами	0,54 0-34,6	0,83 0-53,1	1,2 0-76,8	1,3 0-83,2	1,9 1-22	4
	а	б	в	г	д	№

§ Е2-2-12. Установка готового выпуска на магистральном пульпопроводе

Состав работы

1. Разметка на трубе гнезда для патрубка. 2. Обрубка, опиловка и оправка фасок гнезда и конца патрубка. 3. Установка и закрепление патрубка длиной до 250 мм. 4. Закрепление заглушки на фланце патрубка.

Нормы времени и расценки на 1 выпуск

Состав звена монтажников	Диаметр патрубка, мм
трубопроводов	200	300	400	500	600
4 разр. - 1 3 " - 1	1,2 0-89,4	2,1 1-56	3,2 2-38	4,7 3-50	6,2 4-62
	а	б	в	г	д

Примечание. Электросварочные работы нормируются по Сборнику Е22. Сварочные работы. Вып. 2. Трубопроводы.

§ Е2-2-13. Заготовка, установка и разборка типовых деревянных опор (рис. 1-5)

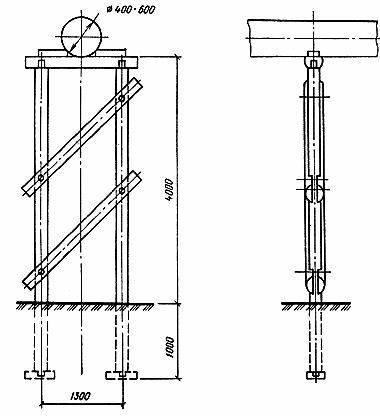

Рис. 1. Двухстоечная закопная опора высотой 4 м

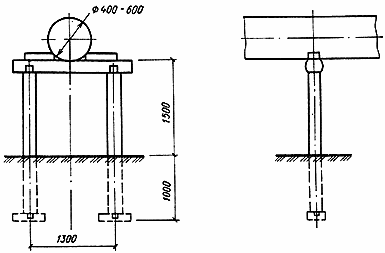

Рис. 2. Двухстоечная закопная опора высотой 1,5 м

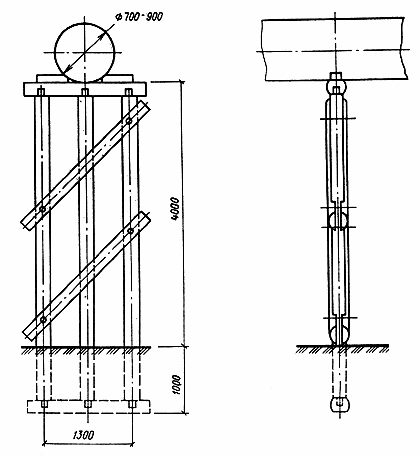

Рис. 3. Трехстоечная закопная опора высотой 4 м

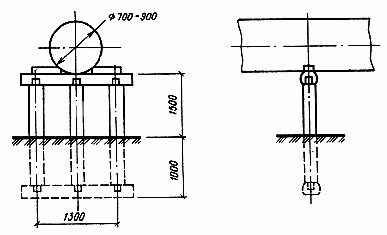

Рис. 4. Трехстоечная закопная опора высотой 1,5 м

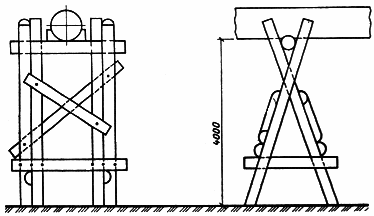

Рис. 5. Козловая опора

Состав работ

А. При заготовке и сборке опор

1. Заготовка деревянных деталей опор по заданным размерам. 2. Устройство необходимых врубок. 3. Сборка отдельных конструктивных элементов опор на земле с постановкой болтов, забивкой скоб и гвоздей.

Б. При установке опор

1. Зачистка дна ям под один уровень и укладка в них подкладок. 2. Установка собранных элементов опор. 3. Выверка опор по створу трассы и в перпендикулярном к ней направлении. 4. Засыпка ям с трамбованием грунта. 5. Постановка продольных схваток и окончательное закрепление опор. 6. Опилование голов забитых свай, подъем и установка насадок, а также поперечных и продольных схваток (для свайных опор).

Таблица 1

Состав звена

Плотники	Наименование работ
	заготовка и сборка опор высотой, м		установка опор высотой, м
	1,5	4	1,5	4
4 разр.	-	-	1	1
3 "	1	1	1	1
2 "	1	2	1	2

Таблица 2

Нормы времени и расценки на 1 опору

Вид опор	Высота,	№ рисунка	Заготовка и сборка		Установка
	м		Н.вр.	Расц.	Н.вр.	Расц.
Закопные	4	1	0,88	0-58,1	0,35	0-24,2	1
двухстоечные	1,5	2	0,71	0-47,6	0,18	0-12,8	2
Закопные	4	3	2,4	1-58	1,9	1-32	3
трехстоечные	1,5	4	2,2	1-47	1,2	0-85,2	4
Свайные двухстоечные	1,5	Применительно к рис. 1,2	-	-	1,9	1-35	5
Козловые	4	5	1,9	1-25	6,4	4-43	6
			а		б		№

Примечания.1. При разборке опор Н.вр. и Расц ., приведенные в гр. "б", умножать на 0,7 (ПР-1). 2. При установке опор краном соответствующие Н.вр. и Расц ., приведенные в гр. "б", умножать на 0,5 (ПР-2). 3. Нормами и расценками настоящего параграфа копание ям, а также заготовка, забивка и выдергивание свай не предусмотрены и должны нормироваться и оплачиваться особо по Сборникам Е2. Земляные работы. Вып. 1. Механизированные и ручные земляные работы и Е12. Свайные работы.

Глава 4. МОНТАЖ И ДЕМОНТАЖ ПЛАВУЧЕГО ПУЛЬПОПРОВОДА

§ Е2-2-14. Укладка труб в ложа межпоплавковых соединений и снятие их

Состав работ

При укладке трубы

1. Строповка трубы. 2. Укладка трубы в ложа межпоплавкового соединения с помощью крана. 3. Крепление трубы к ложу хомутами с расстроповкой. 4. Крепление звена плавучего пульпопровода к причальной свае.

При снятии трубы

1. Отсоединение трубы от ложа. 2. Строповка трубы. 3. Снятие трубы при помощи крана и укладка ее на берег с расстроповкой.

Таблица 1

Состав звена

Наименование профессий	Способ производства работ
	краном с берега	плавучим краном
Машинист крана 5 разр.	1	-
Монтажник трубопроводов 5 разр.	-	1
" 4 разр.	1	1
" 2 разр.	1	2

Таблица 2

Нормы времени и расценки на 1 трубу

Способ производства работ	Наименование работ	Диаметр трубы, мм
		250	300	400	500	600	700	800	900
Краном с берега	Укладка трубы	0,92 0-71,8	1,1 0-85,8	1,3 1-01	1,6 1-25	1,9 1-48	2,4 1-87	2,8 2-18	3,1 2-42	1
	Снятие трубы	0,95 0-74,1	1,1 0-85,8	1,4 1-09	1,6 1-25	2,1 1-64	2,5 1-95	2,9 2-26	3,2 2-50	2
Плавучим краном	Укладка трубы	2 1-49	2,4 1-79	2,8 2-09	3,5 2-61	4,3 3-20	5,3 3-95	6,1 4-54	6,8 5-07	3
	Снятие трубы	2,2 1-64	2,6 1-94	3,2 2-38	3,8 2-83	4,7 3-50	5,9 4-40	6,6 4-92	7,4 5-51	4
		а	б	в	г	д	е	ж	з	№

§ Е2-2-15. Спуск на воду понтонов и вытаскивание их из воды

Состав работ

А. При спуске на воду

1. Строповка понтона. 2. Спуск понтона на воду с помощью крана или трактора. 3. Передвижка понтона по воде вдоль берега. 4. Крепление понтона к причальной свае. 5. Расстроповка.

Б. При вытаскивании из воды

1. Строповка понтона. 2. Вытаскивание понтона на берег из воды при помощи крана или трактора. 3. Расстроповка.

Состав звена

Машинист крана или тракторист 5 разр. - 1

Монтажник трубопроводов 4 " - 1

" " 2 " - 1

Нормы времени и расценки на 1 понтон

Наименование работ	Наименование	Масса понтона, т
	профессий	2	3	8	10
Спуск понтонов	Машинист крана или тракторист	0,72 0-65,5	0,77 0-70,1	1 0-91	1,1 1-00	1
	Монтажники трубопроводов	1,4 1-00	1,6 1-14	2 1-43	2,3 1-64	2
Вытаскивание понтонов	Машинист крана или тракторист	0,86 0-78,3	0,98 0-89,2	1,2 1-09	1,4 1-27	3
	Монтажники трубопроводов	1,7 1-22	2 1-43	2,4 1-72	2,8 2-00	4
		а	б	в	г	№

Примечание. Планировка берега и транспортировка понтонов к месту спуска нормами настоящего параграфа не предусмотрены и должны нормироваться дополнительно по Сборникам Е2. Земляные работы. Вып. 1. Механизированные и ручные земляные работы и Е1. Внутрипостроечные транспортные работы.

§ Е2-2-16. Сборка плавучего пульпопровода из отдельных звеньев

Состав работы

1. Подводка звеньев с помощью катера к месту сборки. 2. Маневрирование звеньями. 3. Соединение шарового шарнира с постановкой накидных болтов. 4. Постановка цепных ограничителей между двумя звеньями с выверкой длины цепей.

Нормы времени и расценки на измеритель, указанные в таблице

Состав звена монтажников	Измеритель	Производительность земснарядов по воде, м³ /ч
трубопроводов		от 800 до 1200	св. 1200 до 2500	св. 2500 до 4000	св. 4000 до 7500
5 разр. - 1 3 " - 1 2 " - 2	1 соединение двух звеньев	3,4 2-46	4,5 3-25	7,9 5-71	11,5 8-31
		а	б	в	г

Примечание. При разборке плавучего пульпопровода на отдельные звенья Н.вр. и Расц . умножать на 0,6 (ПР-1).

§ Е2-2-17. Прокладка электрического кабеля по звеньям

плавучего пульпопровода и снятие его

Состав работ

А. При прокладке кабеля

1. Раскатка кабеля вручную с барабана или бухты. 2. Прокладка и крепление кабеля в кабеледержателях плавучего пульпопровода.

Б. При снятии кабеля

1. Открепление и снятие кабеля. 2 Переноска кабеля с наматыванием его на барабан или свертыванием в бухту.

Таблица 1

Состав звена

Наименование профессий	Масса 100 м кабеля, кг
	300	500	1000
Электромонтажники по кабельным сетям разряда:
6	-	-	1
5	-	1	1
4	1	-	-
3	2	2	-
2	4	6	8
Подсобные рабочие 1 разр.	3	4	7

Таблица 2

Нормы времени и расценки на 100 м кабеля

Наименование	Способ производства работ	Масса 100 м кабеля, кг
работ		300	500	1000
Прокладка	По плавучему пульпопроводу или с катера и понтона	23,5 15-32	32,5 21-27	45 29-70	1
кабеля	Со льда	11,5 7-50	16 10-47	22,5 14-85	2
Снятие кабеля	По плавучему пульпопроводу	11,5 7-50	16 10-47	22,5 14-85	3
	Со льда	5,8 3-78	8,2 5-37	11,5 7-59	4
		а	б	в	№

Примечание. Погрузка и выгрузка барабанов с кабелем, прогрев кабеля в зимнее время, а также проверка состояния изоляции кабеля и заделка обрезанных концов нормами настоящего параграфа не предусмотрены и должны нормироваться дополнительно по Сб. Е23. Электромонтажные работы. Вып. 4. Кабельные линии напряжением до 35 кВ.

Глава 5. СООРУЖЕНИЕ ВОДОЗАБОРНЫХ И ВОДОСБРОСНЫХ СИСТЕМ

§ Е2-2-18. Устройство водозабора

Состав работы

1. Подъем на готовые опоры горизонтальной трубы. 2. Подъем и присоединение к горизонтальной трубе вертикальной трубы с коленом и всасом с постановкой прокладки во фланцевом соединении.

Состав звена

Монтажник трубопроводов 5 разр. - 1

" " 4 разр. - 1

" " 3 разр. - 2

" " 2 разр. - 1

Нормы времени и расценки на 1 водозабор

Диаметр труб, мм	Толщина стенок труб, мм	Н.вр.	Расц.	№
200-250	4-6	5,3	3-96	1
300-350	4-6	7,9	5-91	2
400-450	6-8	12,5	9-35	3
	9-10	16,5	12-34	4
500	6-8	18,5	13-84	5
	10-11	25	18-70	6

§ Е2-2-19. Устройство водосбросных колодцев (рис. 6-9)

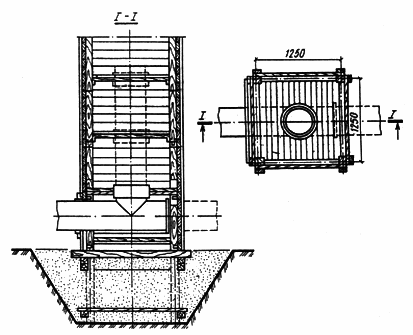

Рис. 6. Односекционный деревянный водосбросной колодец с трубчатым стояком

высотой св. 6 м

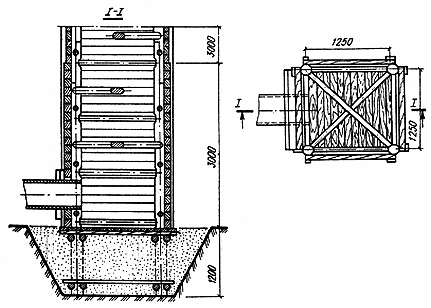

Рис. 7. Односекционный деревянный водосбросной колодец высотой до 6 м

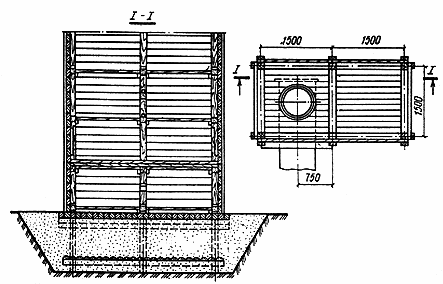

Рис. 8. Двухсекционный деревянный водосбросной колодец с трубчатым стояком

высотой св. 6 м

Рис. 9. Двухсекционный деревянный водосбросной колодец высотой до 6 м
