Проектирование дорог пром. предприятий (к СНиП 2.05.07-85), часть 10

3.69. Если на реконструируемых дорогах имеются пучинистые участки с деформациями земляного полотна и дорожных одежд, то в проекте следует предусматривать переустройство таких участков с устранением причин пучинообразования. В этих случаях могут предусматриваться следующие мероприятия:

устранение источников увлажнения земляного полотна путем организации поверхностного водоотвода с придорожной полосы, понижения уровня грунтовых вод или перехвата грунтовых вод, поступающих со стороны косогора;

замена пучинистых грунтов устойчивыми грунтами;

прерывание поднятия воды из увлажненных глубинных слоев грунта путем устройства в земляном полотне водонепроницаемых прослоек или прослоек из дренирующих грунтов;

предохранение земляного полотна от промерзания путем устройства под дорожной одеждой теплоизолирующих прослоек.

Выбор противопучинных мероприятий должен производиться на основе технико-экономического анализа их эффективности.

Во всех случаях противопучинные мероприятия должны сопровождаться укреплением обочин, исключающим просачивание через них воды в основание дорожной одежды.

3.70. При проектировании реконструкции автомобильных дорог нередко приходится решать вопросы, связанные с укреплением сохраняемых откосов земляного полотна и повышением их устойчивости.

Поверхностные деформации откосов следует засыпать грунтом земляного полотна. Для этого необходимо предусматривать нарезку на откосе борозд с учетом глубины сплыва и укладку грунта горизонтальными слоями с тщательным уплотнением.

В местах выхода на откосы выклинивающихся родников необходимо предусматривать устройство трубчатой дрены диаметром 0,15 м с обратным фильтром из чистого морозостойкого щебня или гравия с отводом воды в понижения местности. С этой целью предусматривают подрезку откоса снизу с устройством полки шириной 1 - 3 м (в зависимости от глубины выемки) и после устройства дрены засыпку ее морозо- и водоустойчивым грунтом (рис. 104, а ).

Для повышения устойчивости верхней части откоса глубокой выемки следует предусматривать устройство перехватывающего дренажа глубиной до 3 м на расстоянии не менее 5 м от ее бровки (рис. 104, б ).

В случаях полного нарушения устойчивости откосов выемок решения по их укреплению следует принимать индивидуально после подробных инженерно-геологических обследований.

В целях повышения устойчивости откосов, сложенных из легко выветривающихся грунтов, следует предусматривать устройство с низовой стороны упорной призмы из галечника, гравия или гравелистого песка (рис. 104, в ).

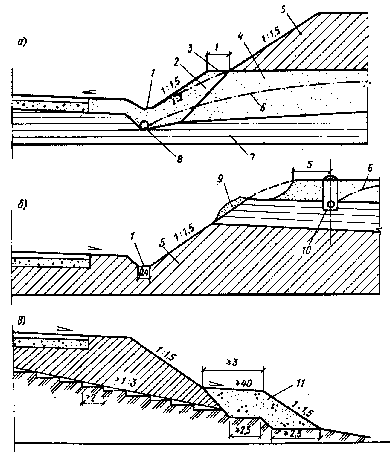

Рис. 104. Мероприятия по повышению устойчивости откосов земляного полотна автомобильных дорог

а - устройство полки; б - сооружение заоткосного дренажа; в - устройства упорной призмы; 1 - кювет; 2 - откос в водоносном слое; 3 - полка; 4 - водоносный слой; 5 - суглинок; 6 - депрессионная кривая; 7 - водоупорный слой; 8 - трубчатый дренаж; 9 - сплав увлажненного откоса; 10 - надоткосный дренаж; 11 - упорная призма

После проведения указанных мероприятий по повышению устойчивости откосов следует предусматривать укрепление поверхности откосов посевом трав, грунтом, обработанным битумной эмульсией, сборными бетонными элементами и другими средствами и сооружениями.


ПРИЛОЖЕНИЕ 1

Оценка степени засоленности грунтов

Согласно ГОСТ 25100-82 по степени засоленности полускальные грунты подразделяются на: незасоленные - содержание легко- и среднерастворимых солей менее 2 % массы абсолютно сухого грунта и засоленные - содержание указанных солей 2 % и более массы абсолютно сухого грунта. Обломочные грунты по степени засоленности делятся на незасоленные, в которых при песчаном заполнителе менее 40 % или глинистом менее 30 % содержание указанных солей менее 2 %; при содержании песчаного заполнителя 40 % и более, а глинистого - 30 % и более содержание солей соответственно 0,5 и 5 %. Засоленными считаются грунты, в которых содержание указанных солей больше, чем в незасоленных. По степени засоленности песчаные грунты, супеси, суглинки и глины определяются по указанному ГОСТ 25100-82.

При проектировании земляного полотна и водоотводных сооружений рекомендуется пользоваться оценкой степени засоленности грунтов по СНиП 2.05.02-85, табл. 3, прил. 2.

К легкорастворимым солям относятся: хлориды - NaCl, KCl, CaCl, MgCl; бикарбонаты - NaНСО3 , Са(НСО3 )2 , Mg(HCO3 )2 ; карбонат натрия Na2 CO3 , сульфаты магния и натрия - MgSO4 , Na2 SO4 . К среднерастворимым солям относятся гипс CaSO4 2 2H2 O и ангидрит CaSO4 .

К слабозасоленным грунтам относятся грунты со средним суммарным содержанием легкорастворимых солей менее 0,5 % в V дорожно-климатической зоне и менее 0,3 % в остальных зонах, если эти грунты содержат легко растворимых солей более 0,25 % Na2 SO4 + MgSO4 должны быть более 5 %.

Качественный характер (вид) засоления можно установить по отношению содержания ионов Cl 1 /SO4 11 в водной вытяжке, выраженному в миллиэквивалентах на 100 г сухого грунта.

Засоление называется содовым при содержании в грунте ионов СО3 11 и НСО3 1 свыше одной трети суммарного содержания ионов Cl 1 и SO4 11 .

Степень и качественный характер засоления определяют в период наибольшего накопления солей в верхних слоях грунтов (июль-август), а в орошаемых районах - осенью.

При химическом анализе водной вытяжки из грунта определяются следующие компоненты: Cl 1 , SO4 11 , СО3 11 , НСО3 1 , + ; , сухой остаток и рН.

ПРИЛОЖЕНИЕ 2

Программа для автоматизированного расчета устойчивого поперечного профиля насыпей

Программа предназначена для автоматизированного проектирования профиля насыпи из грунтов с различными физико-механическими свойствами, а также других естественных откосов с обеспечением расчетного коэффициента устойчивости по методу круглоцилиндрических поверхностей.

Исходные данные для расчета: свойства грунта - плотность, пористость, расчетный угол внутреннего трения и удельного сцепления, отметка грунтовой воды.

Программа "УСОТ-9-ЕС" составлена на ЭВМ ЕС-1020 и ЕС-1026. На печать выдаются координаты точек запроектированного поперечного профиля равно-устойчивого откоса и коэффициенты устойчивости.

Разработана на языке "ФОРТРАН-IV" ПромтрансНИИпроектом Госстроя СССР. Адрес: 117331, Москва, просп. Вернадского, 29.

ПРИЛОЖЕНИЕ 3

Программа для автоматизированного расчета оптимальной высоты насыпи на болоте для железных дорог

Программа предназначена для автоматизированного расчета минимальной толщины насыпного слоя на болоте из условий обеспечения допустимых напряжений в рельсе, для путей узкой колеи (750 мм) и нормальной колеи (1520 мм) при различных нагрузках.

Исходные данные для расчета: модуль упругой деформации грунта насыпи, ее высота, коэффициент пористости грунта, мощность торфяной залежи, толщина балласта, допустимое напряжение в рельсе, модуль упругости в рельсе, вес локомотива, его расчетная скорость, ширина и длина шпалы.

Программа "Р1041" составлена на ЭВМ-222 с транслятором ТА-1м. На печать выдаются: коэффициент пористости торфа, мощность залежи, модуль деформации грунта насыпи, напряжение в рельсе, оптимальная высота насыпи, осадка ее основания, прогиб рельса, сила давления рельса на шпалу, напряжение под шпалой. Разработана на языке "АЛГОЛ-60" канд. техн. наук А.С. Королевым (Калининский политехнический институт). Адрес: 170040, г. Калинин, Первомайская наб., 17, КПИ.

ПРИЛОЖЕНИЕ 4

Программа для автоматизированного расчета оптимальной высоты насыпи на болоте для автомобильных дорог

Программа предназначена для определения оптимальной высоты насыпи, сооружаемой на болоте, исходя из условия достижения величины допускаемого упругого прогиба запроектированной дорожной одежды нежесткого типа.

Исходные данные для расчета: ширина проезжей части и обочин, заложение откосов, коэффициент пористости грунта насыпи, модуль упругости на уровне низа дорожной одежды, модуль упругости грунта насыпи, глубина болота, коэффициент пористости торфа, степень его разложения, модуль деформации.

Программа "Р1042" составлена на ЭВМ М-222 с транслятором ТА-1м. На печать выдаются: требуемый общий модуль упругости на уровне низа дорожной одежды, эквивалентный общий модуль упругости, глубина болота, коэффициент пористости грунта насыпи, степень разложенности торфа, модуль упругости грунтов насыпи и ее оптимальная высота.

Разработана на языке "АЛГОЛ-60" канд. техн. наук А.С. Королевым (Калининский политехнический институт). Адрес: 170040, г. Калинин, Первомайская наб., 17, КПИ.

ПРИЛОЖЕНИЕ 5

Требования к вечномерзлым грунтам для сооружения земляного полотна

Для сооружения железнодорожных насыпей можно применять вечномерзлые грунты с характеристиками, приведенными в табл. 33.

Таблица 33

Характеристики

Грунты

Льдогрунтовая

мерзлых грунтов

сыпучемерзлые

сухомерзлые

твердомерзлые

льдонасыщенные

масса

Суммарная влажность (льдистость), %

0 - 3

3 - 6

7 - 17 (20)

21 - 38

38 - 99

Степень водонасыщения (льдонасыщения)

0 - 0,01

0,01 - 0,1

0,1 - 0,8

0,8 - 0,9

0,9

Коэффициент пористости

0,48 - 0,63

0,5 - 0,66

0,56 - 0,71

0,71 - 0,9

0,9

Коэффициент просадочности при оттаивании (термопросадочность)

0

0 - 0,01

0,01 - 0,04

0,05 - 0,2

0,2

Тип льда-цемента (криогенная структура)

Контактный

Контактный и пленочный

Пленочный и поровый

Поровый и базальный

Базальный

Тип криогенной текстуры


Массивная

Массивная

Массивная, редко слоистая и сетчатая

Сетчатая (блоковая)

Прочность на раздавливание, МПа

-

0 - 1

1 - 30

9 - 20

9 - 15

Прочность по ударнику СоюздорНИИ (при температуре -5 1 С


10

10 - 200

100 - 200

100 - 150

Наименование по СНиП II-18-76 и ГОСТ 25100-82

Сыпучемерзлые

Твердомерзлые


Пластичномерзлые


Свойства вечномерзлых грунтов, приведенных в табл. 33, характеризуются следующими показателями:

1. К сыпучемерзлым относятся мерзлые (мороженые) песчаные грунты, не сцементированные льдом из-за малой влажности, с суммарной влажностью до 3%, а также пески пылеватые с влажностью не более 8%.

2. К сухомерзлым относятся мерзлые песчаные грунты с суммарной влажностью до 6%, гравийно-песчаные грунты с влажностью заполнителя до 6%. Прочность на сдвиг при температуре минус 0,8 1 С до 0,5 МПа не превышает усилий резания серийными землеройными транспортными машинами. Прочность их на раздавливание не более 1 МПа.

3. К твердомерзлым относятся мерзлые песчаные грунты, прочно сцементированные льдом, с хрупким разрушением и практической несжимаемостью. При дроблении и уплотнении пористость их возрастает, а при вытаивании льда цемента наблюдается деформация за счет уплотнения структуры скелета. Мерзлые мелкие пылеватые пески также относятся к твердомерзлым при суммарной влажности от 6% до полной влажности 20%.

4. К льдонасыщенным относятся мерзлые грунты, прочно сцементированные льдом с суммарной влажностью до полной влагоемкости 21 - 28 % при степени водонасыщенности (льдонасыщения) 0,8 - 0,9. Под нагрузкой эти грунты проявляют свойства ползучести, течения, при оттаивании скелет грунта деформируется под гидростатическим напором избыточной воды, поступающей из пор. На откосах из таких грунтов образуются сплывы, оползни, солифлюкционные процессы с образованием пологих террас.

5. В льдогрунтовой массе частицы и агрегаты грунта находятся во взвешенном состоянии и не образуют скелета. Пригодность такой массы оценивают по показателю уплотняемости и мгновенно сдвиговой прочности при суммарной влажности образцов, (%) : 0 - 3, 3 - 6, 6 - 14, 14 - 20, 20 - 28 и 28 - 38. Показатель уплотняемости определяют на приборах ЦНИИСа и СоюздорНИИ, а прочностные характеристики - по соответствующим ГОСТам, причем прочность мерзлого грунта определяется гидростатическим взвешиванием по ГОСТ 22733-77.

По технологической пригодности для сооружения земляного полотна автомобильных дорог используются мерзлые песчаные, глинистые и торфяные грунты. Криогенная характеристика песчаных грунтов и условия их разработки приводятся в табл. 34, 35 и в соответствии СНиП II-18-76.

Таблица 34

Разновидность песчаных грунтов по степени цементации льдом и льдистости

Суммарная влажность

Степень заполнения льдом и водой пор мерзлых грунтов

Коэффициент пористости

Коэффициент просадочности при оттаивании

Криогенная текстура

Степень влажности при оттаивании

Сыпучемерзлый

<3

0,0 - 0,01

0,48 - 0,63

0

Отсутствует

Воздушно-сухой

Сухомерзлый

3 - 7

0,01 - 0,1

0,5 - 0,66

0 - 0,01

Массивная

Маловлажный

Твердомерзлый, малольдистый

7 - 22

0,1 - 0,8

0,56 - 0,71

0,01 - 0,04

Массивная и сетчатая

Маловлажный и влажный

Пластично-мерзлый и льдистый

>22

>0,8

>0,71

>0,04

Слоисто-сетчатая

Водонасыщенный

Таблица 35



Содержание мерзлых


Минимальный коэффициент уплотнения

Относительная осадка

Разновидность мерзлых песчаных грунтов

Условия разработки

комьев крупнее 25 см при разработке, %

Условия применения

в мерзлом состоянии

после оттаивания

при оттаивании в насыпи, доли ед.

Сыпучемерзлый

Wf 1 3 %

Без рыхления

0

Без ограничений

0,95

0,95

0

Сухомерзлый

3 % < Wf < 7%

То же

< 50

Размер мерзлых комьев не должен превышать 30 см

0,92

0,95

> 0,03

Твердомерзлый

7% < Wf < 22 %

С предварительным рыхлением

50 - 80

В смеси с сыпучемерзлым грунтом

В нижней части насыпи содержание мерзлых комьев размером до 30 см - не более 50%

0,87

0,95

0,08

Пластичномерзлый

Wf > 22%

То же

> 80

Только для заготовки в бурты с последующим оттаиванием и просушкой

Не нормируется

Примечание. Wf - суммарная влажность.

При проектировании насыпей на термопросадочных грунтах необходимо предусматривать увеличение высоты насыпи на осадку основания, образующуюся за счет уплотнения оттаивающих льдистых грунтов, а также обжатия мохово-растительного слоя и с учетом технологии сооружения насыпей самосвалами. Величины таких фактически образующихся осадок, определенных замерами на строившихся линиях на северо-востоке, Полярном Урале, Ямале и Западной Сибири, приведены в табл. 36. Осадки позволяют определить скрытые (дополнительные) объемы грунта, необходимые для сооружения насыпей высотой до 2 м на конец строительного периода, на 2-й и 3-й годы эксплуатации линии, принимаемые за расчетные.

Таблица 36

Осадки оснований насыпей высотой до 2 м на типичных ландшафтных комплексах Северо-востока Европейской части СССР, Полярного Урала, Ямала и Западной Сибири


Осадки оснований насыпей, см, по состоянию на

Ландшафтные комплексы, виды грунтов, тип мерзлоты

строительный период

2-й год эксплуатации

3-й год эксплуатации (расчетный)

Тундровый, на моренных суглинках со сливающейся мерзлотой и мощностью мохово-растительного слоя до 5 - 10 см

5 - 12

8 - 14

10 - 16

Тундровый, на покровных суглинках и супесях со сливающейся мерзлотой и мощностью мохово-растительного слоя 10 - 35 см

15 - 23

20 - 29

25 - 32

Тундровый, на торфе мощностью до 100 см со сливающейся мерзлотой

15 - 22

20 - 24

20 - 27

Лесотундровый, на покровных суглинках и супесях с несливающейся мерзлотой и мощностью мохово-растительного слоя 10 - 45 см

15 - 21

20 - 26

20 - 28

Луговой, на аллювиальных суглинках, с несливающейся мерзлотой и дерновым покровом мощностью 5 - 20 см

20 - 29

25 - 33

27 - 35

Болотный, на овражно-аллювиальных суглинках и супесях с торфом мощностью до 60 - 100 см

37 - 45

50 - 58

55 - 62

Примечание. Меньшее значение осадок применяют при отсыпке насыпей в зимний период (ноябрь-апрель), а большее - летне-осенний (май-октябрь). Осадки определены по фактическим замерам на строившихся железнодорожных линиях в указанных регионах.

По увлажненности грунты для сооружения автодорожного полотна должны отвечать требованиям табл. 37.

Таблица 37

Грунты

Допустимая относительная влажность при требуемом коэффициенте уплотнения от оптимальной, доли ед.


1 - 0,98

0,95

0,9

Супеси легкие

1,2

1,3

1,4

Суглинки легкие пылеватые

1,15

1,25

1,35

Глины тяжелые и тяжелые пылеватые

1,1

1,2

1,3

Глины пылеватые

1,05

1,15

1,2

Оптимальную влажность wо можно определять по формулам: для супеси легкой wо = 0,7 WL , суглинка пылеватого wо = 0,6 WL , суглинка тяжелого и глины пылеватой wо = 0,55 WL .

Допускается использовать в нижней части насыпи супеси высокой степени переувлажненности до значений 1,5 wо , суглинки легкие до 1,45 wо и суглинки тяжелые и глины до 1,5 wо , но при условии сохранения их в промороженном состоянии на весь период эксплуатации дороги.

Влажность торфов, используемых в нижней части насыпи и на откосы, должны быть не более 60 %.

По степени термопросадочности грунты основания земляного полотна автомобильных дорог разделяются на 5 категорий, различающихся по относительной просадочности, льдистости и суммарной влажности (табл. 38).

Таблица 38

Категория термопросадочности


Относительная


Льдистость

Суммарная влажность грунта Wf сезонноталого слоя, доли ед.

грунтов при оттаивании

просадочность 1 , доли ед.

грунта Ii

пески мелкие

пески пылеватые, супеси легкие

супеси

торф

I - непросадочные

0 - 0,01

без ледяных включений (0 - 0,01)

< 0,18

< 0,2

< 0,2

-

II - малопросадочные

0,01 - 0,2

Малольдистый (0,01 - 0,1)

0,18 - 0,25

0,2 - 0,4

0,2 - 0,4

< 2

III - просадочные

0,1 - 0,4

Льдистый (0,1 - 0,4)

0,25

0,4

0,4

2 - 12

IV - сильнопросадочные

0,4 - 0,6

Сильнольдистый (0,4 - 0,6)

-

-

> 1,1

> 12

V - чрезмернопросадочные

0,6 - 1

С крупными включениями подземного льда (0,6 - 1,0)

-

-

> 1,1

> 12

ПРИЛОЖЕНИЕ 6

Каталог программ для автоматизированного проектирования земляного полотна (по состоянию на 01.01.87 г.)

1. Проектирование оптимального поперечного профиля земляного полотна и расчет откосов на устойчивость. С101, "УСОТ-ЕС". Разработана Казахским Промтранспроектом, 1978. Адрес: 480010, г. Алма-Ата, пр. Абая, 50А.

2. Расчет устойчивости земляного полотна. С102, "СТАБЛ". Разработана Сибирским Промтранспроектом, 1978. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

3. Подсчет объемов земляных работ на железных и автомобильных дорогах, С103, "ОЗРУТ". Разработана ПромтрансНИИпроектом, 1980. Адрес: 117331, Москва, просп. Вернадского, 29.

4. Определение осадки основания насыпи. С104, "ПООН". Разработана Сибирским Промтранспроектом, 1981. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

5. Расчет величины осадки насыпи на слабом основании. С105, "ОСАДКА". Разработана Сибирским Промтранспроектом, 1978. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

6. Определение стабильности основания насыпи. С106, "ПОКС". Разработана Сибирским Промтранспроектом, 1981. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

7. Математическая обработка данных лабораторных исследований торфа. С110, "МОРЛИ-Г". Разработана Сибирским Промтранспроектом, 1980. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

8. Программа проектирования земляного полотна промышленной железнодорожной станции. С113 "PSP". Разработана Сибирским Промтранспроектом, 1985. Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Ленина, 62.

9. Расчет деформационных свойств грунта. С107, "ДЕФОРМ-СМ", 1СМ-3. Разработана Ленинградским Промтранспроектом, 1981. Адрес: 191187, Ленинград, ул. Воинова, 1/6.

10. Расчет прочностных характеристик грунтов. С108, "ПРОЧН-СМ", СМ-3. Разработана Ленинградским Промтранспроектом, 1982. Адрес: 191187, Ленинград, ул. Воинова, 1/6.

11. Расчет физических свойств грунтов. С109, "ГРУНТ-СМ". Разработана Ленинградским Промтранспроектом, 1981. Адрес: 191187, Ленинград, ул. Воинова, 1/6.

12. Программа определения коэффициента стабильности С110, "КСТ", "СМ-1420". Разработана Союздорпроектом, 1985. Адрес: 109089, Москва, наб. Мориса Тореза, 34.

13. Расчет осадки основания насыпи. С112, OS, СМ-1420. Разработана Союздорпроектом, 1985. Адрес: 109089, Москва, наб. Мориса Тореза, 34.

14. Программа подсчета объемов земляных работ при сооружении железных и автомобильных дорог. С103, "ОЗР-СМ" Разработана ПромтрансНИИпроектом, 1984. Адрес: 117331, Москва, В-331, просп. Вернадского, 29.

Выдаются на печать: проектные и рабочие отметки; подсчитываются объемы насыпей с учетом косогорности и срезки растительного слоя, выемок и кюветов, а также откосов насыпи и выемки.

15. Программа подсчета объемов земляных и укрепительных работ по индивидуальным поперечным профилям. СШ, "ПОПЕРЕЧНИК". Разработана ПромтрансНИИпроектом, 1985. Адрес: 117331, Москва, просп. Вернадского, 29.

Выдаются на печать: расстояния между поперечниками, площади насыпи и выемки на каждом поперечнике, длина укрепительных откосов, объемы земляных работ с учетом срезки растительного слоя и объемы укрепительных работ.

16. Программа по расчету ливневого стока. С101, "СТОК". Разработка ПромтрансНИИпроектом, 1984. Адрес: 117331, Москва, просп. Вернадского, 29.

Предназначена для расчета ливневого стока при проектировании малых искусственных сооружений. Выдается на печать максимальный расчетный расход воды.

17. Программа по расчету числа путей на промышленной станции Д13, "ОРТ". Разработана Мосгипротрансом, 1983. Адрес: 129278, Москва, ул. Павла Корчагина, 2.

18. Комплекс программ проектирования оптимального продольного профиля автомобильных дорог. Е06 "ПРОФИЛЬ-2А". Разработана ЦНИИС Минтрансстроя, 1984. Адрес: 129329, Москва, Игарский пр., 2.

19. Подсчет объемов земляных работ на железных и автомобильных дорогах. "Е10". Разработана ПромтрансНИИпроектом, 1985. Адрес:: 117331, Москва, просп. Вернадского, 29.

ПРИЛОЖЕНИЕ 7

Водные свойства грунтов

Коэффициент фильтрации Кф , м/сут, представляет собой скорость движения воды при градиенте напора, равном единице; определяется по ГОСТ 25584-83. По этому показателю грунты подразделяются на:

водопроницаемые, Кф > 1 м/сут;

полупроницаемые, 1 > Кф > 0,001 м/сут;

непроницаемые (водоупорные), Кф < 0,01 м/сут.

Значения коэффициентов фильтрации некоторых грунтов и характеристик их по водопроницаемости приведены в табл. 39.

Таблица 39

Грунты

Кф, м/сут

Оценка грунтов по водопроницаемости

Глины, скальные грунты монолитные

5 2 10-5

Практически водонепроницаемые

Суглинки, тяжелые супеси, песчаники монолитные

До 5 2 10-3

Весьма слабо водопроницаемые

Супеси, слабо трещиноватые глинистые сланцы, песчаники, известняки

До 0,5

Слабо водопроницаемые

Пески тонко- и мелкозернистые, скальные грунты трещиноватые

До 5

Водопроницаемые

Пески среднезернистые, скальные грунты повышенной трещиноватости

До 50

Хорошо водопроницаемые

Галечники, гравелистые пески, скальные грунты сильно трещиноватые

> 500

Сильно водопроницаемые

Высота капиллярного поднятия Нк зависит от размера пор, температуры и минерализации воды, формы зерен и других факторов и определяется по ГОСТ 25504-83.

Чем больше размер пор, тем меньше высота и больше скорость капиллярного поднятия. Практически можно считать, что при диаметре зерен более 2 мм капиллярное поднятие отсутствует. Значения капиллярного поднятия в некоторых грунтах приведены в табл. 40, а скорость поднятия - в табл. 41.

Таблица 40

Грунты

Значения Нк , см

Песок крупнозернистый

2,0 - 3,5

Песок среднезернистый

15 - 35

Песок мелкозернистый

35 - 100

Супесь

100 - 150

Суглинок легкий

150 - 200

Суглинок средний

200 - 300

Суглинок тяжелый

300 - 400

Глина

400 - 500

Таблица 41

Средний диаметр фракций, мм

, см

Время для максимального поднятия, дней

Средний диаметр фракций, мм

, см

Время для максимального поднятия, дней

2

11,4

80

0,047

135,2

160

1

24,1

100

0,025

266,7

300

0,5

27,9

138

0,016

309,9

475

0,16

48,9

191

0,30

33

188

0,12

66,7

153

-

-

-

0,072

88,8

144

-

-

-

Водоотдача - способность горных пород, насыщенных до полной влагоемкости, отдавать часть воды путем свободного стекания под влиянием силы тяжести называется водоотдачей; средние значения коэффициента приведены в табл. 42.

Коэффициент водоотдачи 1 определяется по формуле

1 = Wsat - wм.в ,

где Wsat - полная влагоемкость; wм.в - максимальная молекулярная влагоемкость.

Таблица 42

Грунты

[Средние значения коэффициента водоотдачи ц, доли единиц

Пески и супеси тонкозернистые

0,1 - 0,15

Пески мелкозернистые и глинистые

0,15 - 0,7

Пески среднезернистые

0,2 - 0,25

Пески крупнозернистые и гравелистые

0,7.5 - 0,35

Песчаники на глинистом цементе

0,02 - 0,03

Угли бурые

0,02 - 0,05

Известняки трещиноватые

0,008 - 0,1

Молекулярная влагоемкость - способность пород задерживать воду на поверхности частиц. Величина максимальной молекулярной влагоемкости близка по значению к пределу раскатывания связных пород.

В практике влагоемкими называют породы, обладающие капиллярной влагоемкостью. По степени влагоемкости грунты разделены на три группы:

очень влагоемкие - торф, суглинки, глины;

слабо влагоемкие - мергель, рыхлые песчаники, лесс, мелкие и глинистые пески;

невлагоемкие - массивные изверженные и осадочные (скальные грунты) и крупнообломочные (галька, гравий).

Максимальная молекулярная влагоемкость некоторых грунтов приведена в табл. 43.

Таблица 43

Грунты

Максимальная молекулярная влагоемкость

Песок крупный

1,57

Песок средний

1,6

Песок мелкий

2,7

Песок пылеватый

11,85

Лесс никопопьский

14,09

Глина майкопская

39,05

Глина верхнеюрская

41,63

ПРИЛОЖЕНИЕ 8

Методика расчета притока грунтовой воды в траншею, канал, котлован и колодец

Двухсторонний приток воды в траншею, канал, доведенных до водоупора, определяется по формуле

Q = LKф , (37)

где L - длина траншеи, м; Кф - коэффициент фильтрации, м/сут; Н - мощность водоносного слоя, м; h - глубина воды в траншее, м; R - радиус влияния, м.

Если значение R неизвестно, то формула преобразуется

Q = LKф = LKф (Н + h) () = LKф (Н + h) Iо , (38)

где () = Iо - средний уклон депрессионной кривой, приведенный в табл. 44.

Закрыть

Строительный каталог
