ПБ 10-77-94, часть 4

15. Заключительные положения

15.1. Руководящие работники и специалисты, занятые проектированием, изготовлением, монтажом, ремонтом и эксплуатацией эскалаторов, должны пройти проверку знаний настоящих Правил в сроки, согласованные с органами госгортехнадзора.

15.2. Необходимость соответствующего переоборудования действующих эскалаторов, а также изготовленных по ранее разработанным проектам в связи с вступлением в силу настоящих Правил и сроки переоборудования эскалаторов устанавливаются владельцем эскалатора по согласованию с органом госгортехнадзора.

Разрешается не согласовывать с органами госгортехнадзора отступления от настоящих правил у эскалаторов, изготовленных до 1 января 1995 г. и соответствующих Правилам устройства и безопасной эксплуатации эскалаторов, утвержденным Госгортехнадзором СССР 27.12.77.

Приложение 1

Справочное

Термины и определения

Термины

Определения

Общие термины

1. Эскалатор

Подъемно-транспортное устройство с замкнутым контуром лестничного полотна для транспортирования людей с одного уровня на другой

2. Наклонная база эскалатора

Плоскость, проходящая по передним кромкам гребней настилов ступеней в наклонной части эскалатора

3. Горизонтальная база эскалатора

Плоскость, проходящая по горизонтальной поверхности входных площадок верхнего (нижнего) сооружения

4. Вертикальная база верхняя (нижняя) эскалатора

Вертикальная плоскость, проходящая через линию пересечения базы наклонной с базой горизонтальной

5. Комплекс (блок) эскалаторов

Эскалаторы, установленные в одном наклонном ходе с общим машинным помещением

6. Стык зон (модулей) геометрический

Плоскость, определяющая место стыковки двух смежных зон (модулей) эскалатора (см. приложение 10)

7. Блокировка

По ГОСТ 18311

Основные параметры и размеры

8. Угол наклона эскалатора

Угол между наклонной и горизонтальной базами эскалатора

9. Высота транспортирования пассажиров эскалатором

Расстояние по вертикали между уровнями верхней и нижней входных площадок

10. Провозная способность эскалатора. Производительность

Количество пассажиров, которое может быть перемещено эскалатором в единицу времени

11. Номинальная скорость эскалатора

Скорость движения лестничного полотна при работе без нагрузки в установившемся режиме

12. Эксплуатационная скорость эскалатора

Номинальная скорость эскалатора при работе от главного привода, при максимальной эксплуатационной нагрузке в установившемся режиме

13. Ремонтная скорость эскалатора

Скорость эскалатора при работе от вспомогательного привода

14. Максимальная эксплуатационная нагрузка эскалатора

Наибольшая возможная нагрузка от пассажиров на 1 м длины от лестничного полотна эскалатора

15. Свободный выбег лестничного полотна эскалатора

Расстояние, проходимое лестничным полотном по иннерции без нагрузки после отключения электродвигателя главного привода при разомкнутом рабочем и отключенном аварийном тормозах

16. Ширина настила ступени лестничного полотна эскалатора

Расстояние по внешним боковым торцам настила ступени

17. Высота ступени лестничного полотна эскалатора

Расстояние между верхними поверхностями настилов двух смежных ступеней на наклонном участке лестничного полотна

18. Глубина ступени лестничного полотна эскалатора

Расстояние между передним и задним торцами настила ступени

Виды эскалаторов по месту применения

19. Поэтажный эскалатор

Эскалатор, предназначенный для установки между этажами зданий и сооружений

20. Тоннельный эскалатор

Эскалатор, предназначенный для установки в тоннелях (галереях)

Виды эскалаторов по приводу

21. Одноприводной эскалатор

Эскалатор, у которого рабочие механизмы приводятся в действие одним приводным валом

22. Модульный эскалатор

Эскалатор, состоящий из нескольких постоянных конструктивных элементов - модулей, рабочие механизмы которых приводятся в действие самостоятельными приводными валами, работающими синхронно

23. Односкоростной эскалатор

Эскалатор, имеющий одну эксплуатационную скорость

24. Многоскоростной эскалатор

Эскалатор, имеющий две и более эксплуатационные скорости

Виды эскалаторов по расположению трассы направляющих

лестничного полотна

25. Наклонный эскалатор

Эскалатор, у которого средняя часть трассы направляющих лестничного полотна расположена прямолинейно под углом к горизонтальной базе

Виды эскалаторов по длине приводной части

26. Удлиненный эскалатор

Эскалатор, имеющий в своем составе дополнительную зону Д (см. приложение 10)

Зоны эскалаторов

(см. приложение 10)

27. Зоны эскалаторов

Составные части эскалатора, стыкуемые при монтаже

28. Зона А

Зона эскалатора, включающая криволинейный участок направляющих и натяжное устройство

29. Зона Бн

Зона эскалатора, расположенная выше зоны А, включающая прямолинейные направляющие и контрнаправляющие

30. Зона Б

Зона эскалатора, расположенная выше зоны Бн, включающая прямолинейные направляющие

31. Зона И

Зона эскалатора, расположенная после зоны Б, включающая прямолинейные направляющие заданной длины

32. Зона В

Верхняя зона эскалатора, расположенная после зоны И, включающая верхний криволинейный участок направляющих и привод поручня

33. Зона Д

Дополнительная зона эскалатора, расположенная после зоны В

34. Зона Е

Приводная зона эскалатора, расположенная после зоны В

35. Зона Ед

Приводная зона удлиненного эскалатора, расположенная после зоны Д

36. Зона М

Приводная зона поэтажного эскалатора

Привод

37. Главный вал эскалатора

Вал, передающий движение тяговым звездочкам лестничного полотна

38. Главный привод эскалатора

Привод, предназначенный для перемещения лестничного полотна эскалатора при транспортировании пассажиров

39. Вспомогательный привод эскалатора

Привод, предназначенный для перемещения лестничного полотна эскалатора при монтаже, демонтаже и техническом обслуживании, а также растормаживании аварийного тормоза

Тормоза

40. Рабочий тормоз эскалатора

Устройство, предназначенное для остановки лестничного полотна эскалатора при отключении электродвигателя

41. Аварийный тормоз эскалатора

Устройство, предназначенное для остановки лестничного полотна эскалатора при срабатывании блокировки скорости и самопроизвольном изменении направления движения, а также отказе рабочего тормоза

Лестничное полотно

42. Лестничное полотно эскалатора

Грузонесущий элемент эскалатора, состоящий из ступеней, объединенных тяговыми цепями

43. Ступень эскалатора

Часть лестничного полотна, предназначенная для размещения пассажиров

44. Основной бегунок ступени эскалатора

Опора качения ступени по направляющей, воспринимающая нагрузку от пассажиров и лестничного полотна

45. Вспомогательный бегунок эскалатора

Опора качения ступени по направляющей, воспринимающая нагрузку от пассажиров и ступени

46. Настил ступени эскалатора

Рабочая рифленая поверхность ступени в виде выступов и впадин, обеспечивающая безопасность входа и выхода пассажиров с лестничного полотна

47. Гребень настила ступени эскалатора

Деталь настила ступени, расположенная над подступенком

48. Подступенок ступени эскалатора

Деталь ступени, служащая для декоративного оформления ее передней части

49. Вкладыш ступени эскалатора

Деталь ступени, служащая для центровки ее относительно гребенки входной площадки

50. Трасса лестничного полотна (поручня) эскалатора

Совокупность направляющих, контрнаправляющих основных и вспомогательных бегунков лестничного полотна (поручня), обеспечивающих перемещение лестничного полотна (поручня) по заданной траектории

51. Перепад ступеней в лестничном полотне

Разность уровней настилов двух смежных ступеней на горизонтальном участке

52. Проем в лестничном полотне эскалатора

Пространство, образованное снятыми ступенями лестничного полотна

53. Горизонтальный участок лестничного полотна эскалатора

Участок лестничного полотна перед входными площадками, не имеющий перепада ступеней и предназначенный для обеспечения безопасного входа и выхода пассажиров

Входная площадка

54. Плавающая входная площадка эскалатора

Входная площадка, имеющая возможность перемещения относительно настила ступени

55. Неподвижная входная площадка эскалатора

Входная площадка, не имеющая возможности перемещения относительно настила ступени

56. Гребенка входной площадки эскалатора

Деталь входной площадки, предназначенная для безопасного входа и схода пассажиров с лестничного полотна эскалатора

57. Линейка входной площадки

Деталь входной площадки, предназначенная для взаимной центровки настила ступени и гребенки

Направляющие бегунков ступени (поручня)

58. Направляющая ступени (поручня) эскалатора

Элемент трассы лестничного полотна (поручня), состоящий из рабочей и нерабочей ветвей

59. Базовая направляющая

Направляющая основных бегунков ступени на рабочей ветви

60. Огибающая направляющая

Переходные радиусные участки направляющих вспомогательных бегунков между рабочей и нерабочей ветвями

61. Рабочая ветвь направляющей ступени (поручня)

Направляющая, расположенная в пассажирской зоне

62. Рабочая ветвь лестничного полотна

Лестничное полотно, расположенное в пассажирской зоне

63. Нерабочая ветвь направляющей ступени (поручня)

Направляющие, служащие для оборота ступеней лестничного полотна (поручня)

64. Контрнаправляющая ступени

Элемент трассы лестничного полотна, предназначенный для предотвращения опрокидывания ступени, ее случайного подъема и препятствующий складыванию тяговой цепи внутри полотна при ее обрыве

65. Реборда направляющих ступени

Элемент трассы направляющих ступени, предназначенный для ограничения поперечного смещения ступеней при движении по трассе

66. Заход направляющих ступени

Элемент направляющих ступени, обеспечивающий плавный заход основных бегунков ступени на направляющие

Балюстрада

67. Балюстрада эскалатора

Совокупность щитов, карнизов и других элементов, которые отделяют пассажиров от механизмов и металлоконструкций с целью обеспечения их безопасности и служат для создания интерьера

68. Балюстрада средняя

Часть балюстрады, расположенная между карнизами двух смежных эскалаторов

69. Балюстрада крайняя

Часть балюстрады, расположенная между карнизом крайнего эскалатора и строительными сооружениями

70. Балюстрада наружная

Часть балюстрады, расположенная в местах входа и выхода пассажиров, примыкающая к полу вестибюля и к крайней балюстраде в случае выполнения последней свободностоящей

71. Балюстрада боковая

Часть балюстрады, расположенная с обеих сторон лестничного полотна между фартуком или плинтусом и карнизом

72. Карниз балюстрады

Элемент балюстрады, к которому крепятся направляющие поручня и щиты балюстрады

73. Плинтус балюстрады

Элемент балюстрады, расположенный над фартуком, к которому крепятся щиты балюстрады

74. Фартук балюстрады

Нижняя вертикальная часть балюстрады, расположенная вдоль трассы лестничного полотна на уровне ступеней, предназначенная для регулировки зазора между ступенью и балюстрадой

75. Штапик балюстрады

Элемент балюстрады, закрывающий зазор между смежными щитами балюстрады

Поручневое устройство

76. Поручневое устройство эскалатора

Совокупность блоков, направляющих, привода и поддерживающих роликов, обеспечивающих движение поручня по трассе

77. Поручень эскалатора

Непрерывная лента, перемещающаяся по трассе поручневого устройства, предназначенная для опоры рук пассажиров

78. Устье поручня

Устройство, расположенное в месте перехода поручня с рабочей на нерабочую ветвь

79. Борт поручня

Часть поручня, предназначенная для удержания поручня при его движении по рабочей ветви

80. Обкладка поручня

Наружная декоративная часть поручня

Блокировки

81. Блокировка вытяжки поручня эскалатора

Блокировка, отключающая электродвигатель при обрыве или чрезмерной вытяжке поручня

82. Блокировка остановки поручня эскалатора

Блокировка, отключающая электродвигатель при остановке или уменьшении скорости поручня

83. Блокировка натяжного устройства эскалатора

Блокировка, отключающая электродвигатель при перемещении звездочек натяжного устройства, превышающем регламентированное значение

84. Блокировка гайки и винта аварийного тормоза эскалатора

Блокировка, отключающая электродвигатель в случае самопроизвольного или превышающего регламентированное значение отвинчивания гайки аварийного тормоза или при выходе винта аварийного тормоза свыше регламентированного параметра

85. Блокировка упора аварийного тормоза эскалатора

Блокировка, отключающая электродвигатель при включении аварийного тормоза

86. Блокировка рабочего тормоза эскалатора

Блокировка, отключающая электродвигатель при наложенных колодках тормоза и при запасе хода якоря электромагнита меньше регламентированного

87. Блокировка входной площадки эскалатора

Блокировка, отключающая электродвигатель при подъеме или перемещении входной площадки вдоль ее продольной оси

88. Блокировка устья поручневого устройства эскалатора

Блокировка, отключающая электродвигатель при попадании посторонних предметов в устье поручневого устройства

89. Блокировка "Стоп"

Блокировка, отключающая электродвигатель при воздействии на выключатель персоналом в любом месте прохода между эскалаторами или за щитами балюстрады

90. Выключатель "Стоп"

Выключатель, отключающий электродвигатель при воздействии на выключатель персоналом или пассажиром

91. Блокировка скорости и направления движения эскалатора

Блокировка, включающая аварийный тормоз в случае увеличения скорости лестничного полотна на 30 % при работе на спуск или самопроизвольного изменения направления движения полотна, работающего на подъем, а также в случае неудержания лестничного полотна рабочим тормозом

92. Блокировка привода эскалатора

Блокировка, исключающая совместную работу главного и вспомогательного приводов

93. Блокировка подъема ступени эскалатора

Устройство, отключающее электродвигатель при подъеме ступени перед входными площадками

94. Блокировка опускания ступени эскалатора

Блокировка, отключающая электродвигатель при опускании ступени

95. Блокировка бегунков ступени эскалатора

Блокировка, отключающая электродвигатель при сползании ободов бегунков ступени

96. Блокировка схода поручня эскалатора

Блокировка, отключающая электродвигатель при сходе поручня с направляющих на нижнем криволинейном участке

97. Блокировка выхода полуоси ступени эскалатора

Блокировка, отключающая электродвигатель при выходе полуоси ступени

98. Блокировка переключения электропитания эскалатора

Блокировка, отключающая электродвигатель в случае неправильных действиях персонала при переключении силовой электрической цепи

99. Блокировка при падении пассажира на эскалаторе

Блокировка, отключающая электродвигатель при падении пассажира у верхней или нижней входной площадки

100. Блокировка приводной цепи

Блокировка, отключающая электродвигатель при обрыве или чрезмерной вытяжке приводной цепи

101. Блокировка устройства демонтажа ступени эскалатора

Блокировка, отключающая электродвигатель при поднятой раме устройства

102. Блокировка автомата смазки тяговых цепей эскалатора

Блокировка, исключающая неправильное включение эскалатора при установленном автомате смазки тяговых цепей

Помещения и сооружения

103. Машинное помещение эскалатора

Помещение, расположенное под полом верхнего вестибюля, предназначенное для расположения электропривода тоннельного эскалатора, подъемно-транспортного оборудования, а также вспомогательных помещений для обеспечения технического обслуживания эскалатора

104. Натяжная камера эскалатора

Помещение, расположенное под полом нижнего вестибюля, предназначенное для установки и обслуживания натяжного устройства тоннельного эскалатора

105. Эскалаторный тоннель

Сооружение, предназначенное для размещения наклонного участка эскалатора

106. Демонтажная камера эскалатора

Помещение, предназначенное для выполнения монтажных и демонтажных работ, расположенное в непосредственной близости от машинного помещения, имеющее самостоятельный выход на поверхность

107. Модернизация

Изменение конструкции в соответствии с современными требованиями и нормами, направленными на обновление технического оборудования, производства, процесса и т. д.

108. Реконструкция

Перестройка здания, сооружения для улучшения его функционирования или комплекс мероприятий, предусматривающих увеличение объема производства на действующих предприятиях (станциях)

Приложение 2

Основные параметры эскалаторов


Наименование параметра

Буквенное обозначение


Величина

Эксплуатационная скорость, м/с, не более

V

0,75

Ремонтная скорость, м/с, не более

V p

0,040

Ускорение лестничного полотна эскалатора, независимо от пассажирской нагрузки, м/с2 , не более

а п


в начальный момент пуска


0,60

в процессе разгона


0,75

Замедление лестничного полотна эскалатора, независимо от пассажирской нагрузки, м/с2 , не более



а) при торможении рабочими тормозами:

а тр


при работе на спуск


0,60

при работе на подъем


1,00

б) при торможении аварийными тормозами:

а та


с возрастающим моментом


2,00

с постоянным моментом


1,00

Теоретическая провозная способность (производительность) эскалатора,



чел/час, не более

18000 ВV

чел/мин, не более

300ВV

Фактическая провозная способность (производительность) эскалатора,



чел/час, не более

8800 (2,1- V ) V ´ В

чел/мин, не более

190 (2,1 - V ) V ´ В

Примечание. В - ширина ступени, м.

Приложение 3

Основные размеры эскалаторов

Наименование

параметра

Буквенное

обозначение

Величина

для эскалатора


(см. рис. 1)

поэтажного

тоннельного

Угол наклона эскалатора, град, не менее

a

35

30

Ширина настила ступени лестничного полотна, мм

В


1000 ± 10

не более


1100


не менее


580


Глубина ступени, мм, не менее

L

380


Расстояние по вертикали между уровнем настила двух смежных ступеней, если угол наклона направляющих 35° , мм, не более

h

240


То же, если угол наклона направляющих 30° , мм, не более


205


Расстояние по вертикали от уровня настила ступеней до потолка сооружения или выступающих частей, мм, не менее

h 1

2300

Высота предохранительного щитка, размещаемого над балюстрадой в местах пересечения пола или местах взаимного пересечения эскалаторов, мм, не менее

h 2

300


Расстояние по вертикали от поверхности настила ступени до поверхности поручня в наклонной части эскалатора, мм

h 3

800-1100


То же на горизонтальных участках, мм, не более

h 4

1200


Длина горизонтальных участков ступеней в зоне входных площадок, мм, не менее:

l



при высоте транспортирования пассажиров не более 6 м и при номинальной скорости не более 0,5 м/с


800


при высоте транспортирования пассажиров более 6 м и при номинальной скорости более 0,5 м/с (но не более 0,65 м/с для тоннельных эскалаторов)


1200


при высоте транспортирования пассажиров более 6 м и при номинальной скорости более 0,65 м/с


1200

1600

Расстояние от линии пересечения гребенки (от точки Д) до конца горизонтального участка поручня (линии перегиба), мм, не менее

l 1

300


Расстояние по осям поручней, мм, не более

l 2

В+400


Расстояние от фартука до щита балюстрады

l 3

120


Расстояние между поручнем и кромкой карниза балюстрады, мм, не более

l 4

50


Горизонтальная часть плинтуса балюстрады, мм, не менее

l 5

30


Расстояние по горизонтали от устья поручня до крайней точки поверхности поручня, мм, не менее

l 6

300


Ширина поручня вновь проектируемых эскалаторов, мм

l 7

70 - 100


Расстояние от края поручня до препятствия (стены, обшивки тоннеля и т. п.), мм, не менее

l 8

80


Расстояние между краями поручней смежных эскалаторов, мм, не менее

l 9

150


Ширина выступа настила ступени, мм

l 10

2,5 - 5


Ширина впадины настила ступени, мм

l 11

5 - 7


Высота выступа настила ступеней, мм, не менее

h s

10


Зазор между нижней кромкой зуба гребенки входной площадки и дном впадины настила ступени, мм, не менее

b 1

2 - 8


Зазор между ступенями при изготовлении, мм, не более

b 2

6


То же при эксплуатации, мм, не более


10


Зазор между ступенью и фартуком балюстрады при установке, мм, не более

b 3

6 с одной стороны,

в сумме 10


То же при эксплуатации, мм, не более


10 с одной стороны,

в сумме 16

Зазор между поручнем и карнизом балюстрады по

b 4

не более 5

всей трассе, кроме нижнего криволинейного участка, мм

не менее 25

То же на нижнем криволинейном участке, мм

b 4

не более 7


не менее 25

Зазор между поручнем и кромкой отверстия в устье поручня, мм, не более

b s

5

Угол наклона зуба гребенки входной площадки, град., не более

b

40

Угол наклона плинтуса балюстрады, град, не менее

g

25

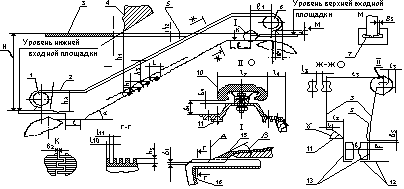

Схема устройства эскалатора

Рис. 1

1 - блок головной нижний, 2 - поручень, 3 - перекрытие, 4 - зонт тоннеля, 5 - щиток предохранительный, 6 - блок головной верхний, 7 - устье поручня, 8 - балюстрада боковая, 9 - накладка, 10 - профиль подпоручневый, 11 - карниз, 12 - обшивка, 13 - фартук, 14 - плинтус, 15 - площадка входная, 16 - ступень

Обозначения. Н - высота транспортирования пассажиров, Д - линия пересечения гребенки входной площадки с настилом ступени

Приложение 4

Основные нагрузки, используемые при расчете и

испытаниях эскалаторов

Обозначение

Наименование нагрузки

Тип расчета

(параметр)

Рассчитываемый узел

Формула

или величина

q c1

Максимальная статическая, Н/м2

Прочность

Металлоконструкции, плиты перекрытий, входные площадки и направляющие

5000

q c2

Статическая, Н/м2

Прогиб

Металлоконструкции, плиты перекрытий, входные площадки

4000

q мэ

Максимальная эксплуатационная, Н/м

Прочность, тяговые пусковые и тормозные характеристики

Элементы эскалатора(направляющие тяговых и приводных цепей ступени, привод, тормоза и т. д.)

2000(2,1- V

Среднечасовая нагрузка, Н/м

Номинальная мощность

Электродвигатель тоннельного эскалатора

0,83 q мэ

Среднечасовая нагрузка, Н/м

Номинальная мощность

Электродвигатель поэтажного эскалатора

0,55 q мэ

Эквивалентная нагрузка, Н/м

Выносливость, долговечность

Элементы тоннельного эскалатора

0,63 q мэ

Эквивалентная нагрузка, Н/м

Выносливость, долговечность

Элементы поэтажного эскалатора

0,42 q мэ

q п

Нагрузка на поручень, Н/м

Прочность тяговая

Поручень привод поручня

0,01 q мэ



Номинальная мощность


0,01 q час



Выносливость, долговечность


0,01 q экв

Приложение 5

(форма *)

Паспорт эскалатора типа . . . . .

(типовой)

Регистрационный №

При передаче эскалатора другому владельцу вместе с ним

должен быть передан настоящий паспорт

Разрешение на изготовление

№ _______ от _______ 19_____ г.

выдано

округом

Эскалатор заводской № изготовлен

(тип) (дата


изготовления, наименование предприятия-изготовителя и его адрес)

* Формат А4 в жесткой обложке

(новая страница)

1. Основные технические данные и характеристики

эскалатора

1.1. Фактическая производительность, чел/ч _____________________

1.2. Угол наклона лестничного полотна _________________________

1.3. Скорость движения лестничного полотна, м/с

эксплуатационная ________________________________________

Закрыть

Строительный каталог
