ПБ 10-77-94, часть 5
ремонтная ______________________________________________
1.4. Число ступеней, шт. _____________________________________
1.5. Размеры ступени, мм
ширина ________________________________________________
глубина ________________________________________________
1.6. Зазоры, мм
1.6.1. Между ступенями, не более ______________________________
1.6.2. Между ступенями и балюстрадой, не более _________________
а) с одной стороны _______________________________________
б) с двух сторон в сумме __________________________________
1.6.3. Между поручнем и балюстрадой, не менее _________________
1.6.4. Между поручнем и кромкой отверстия в устье, не более _____
1.7. Расстояние по осям поручней, мм, не более __________________
1.8. Разность скоростей лестничного полотна и поручней, отнесенная к скорости лестничного полотна, %, не более ____________________
1.9. Тип передачи к главному валу эскалатора __________________
_________________________________________________________
(шестеренчатая, цепная)
1.10. Характеристика тормозов
|
Тормоз |
Количество |
Место установки |
Тип тормоза (колодочный, винтовой, дисковый и т. п.) |
|
Аварийный |
|
|
|
|
Рабочий |
|
|
|
|
|
|
|
|
1.11. Род электрического тока и напряжение
|
Наименование электрической цепи |
Род тока |
Напряжение, В |
|
Силовая |
|
|
|
Управления |
|
|
|
Ремонтного освещения |
|
|
|
Рабочего освещения |
|
|
1.12. Характеристика электродвигателей
|
Электродвигатель |
Тип |
Мощность, кВт |
Номинальная частота вращения, об/мин |
|
Главного привода |
|
|
|
|
Вспомогательного привода |
|
|
|
1.13. Характеристика цепей*
|
Наименование цепи |
Разрушающая нагрузка, кН |
Фактический коэффициент запаса прочности |
|
Тяговая |
|
|
|
Приводная |
|
|
* Заполняется по данным документации предприятия - изготовителя цепей.
1.14. Сведения об устройствах безопасности
|
№ п/п |
Наименование |
Назначение предохранительного устройства |
Условия срабатывания предохранительного устройства |
Сведения об установке |
|
1. |
Блокировка обрыва, чрезмерной вытяжки или остановки поручня |
Отключает электродвигатель |
При обрыве, чрезмерной вытяжке поручня При остановке или уменьшении скорости поручня |
|
|
2. |
Блокировка натяжного устройства |
Отключает электродвигатель |
При перемещении звездочек натяжной станции в сторону привода или в обратную сторону |
|
|
3. |
Блокировка гайки и винта аварийного тормоза |
Отключает электродвигатель |
При отвинчивании гайки аварийного тормоза При выходе винта аварийного тормоза |
|
|
4. |
Блокировка упора аварийного тормоза |
Отключает электродвигатель |
При срабатывании механизма упора аварийного тормоза |
|
|
5. |
Блокировка аварийного тормоза |
Отключает электродвигатель |
При срабатывании тормоза При отсутствии электропитания |
|
|
6. |
Блокировка рабочего тормоза |
Исключает работу электродвигателя |
При наложенных колодках тормоза При запасе хода якоря электромагнита меньше регламентированного |
|
|
7. |
Блокировка входной площадки и устья поручня |
Отключает электродвигатель |
При подъеме или перемещении (вдоль продольной оси эскалатора) входной площадки При попадании посторонних предметов в устье поручня |
|
|
8. |
Выключатель "Стоп" в проходе или за щитами балюстрады |
Отключает электродвигатель |
При воздействии на выключатель персоналом |
|
|
9. |
Выключатель "Стоп" на балюстраде или у эскалатора |
Отключает электродвигатель |
При воздействии на выключатель пассажиром или персоналом |
|
|
10. |
Блокировка подъема (опускания) ступени |
Отключает электродвигатель |
При подъеме или опускании ступени |
|
|
11. |
Блокировка схода поручня |
Отключает электродвигатель |
При снятии поручня с направляющих на нижнем криволинейном участке |
|
|
12. |
Блокировка бегунков ступени |
Отключает электродвигатель |
При сползании ободов бегунков ступени |
|
|
13. |
Блокировка выхода полуоси ступени |
Отключает электродвигатель |
При выходе полуоси основного бегунка ступени |
|
|
14. |
Блокировка отключения электропитания |
Отключает электродвигатель |
При отключении эскалатора рубильником питания электроэнергией |
|
|
15. |
Блокировка при падении пассажира |
Отключает электродвигатель |
При падении пассажира у верхней или нижней входной площадки |
|
|
16. |
Блокировка приводной цепи |
Отключает электродвигатель |
При обрыве или чрезмерной вытяжке приводной цепи |
|
|
17. |
Термореле подшипника вала редуктора |
Отключает электродвигатель |
При перегреве подшипников входного вала |
|
|
18. |
Блокировка устройства демонтажа ступени |
Исключает включение электродвигателей |
При поднятой раме устройства |
|
|
19. |
Блокировка автомата смазки тяговых цепей |
Обеспечивает работу эскалатора от вспомогательного привода в одном направлении |
При установке автомата на эскалатор |
|
Примечание. Организации - разработчику эскалатора (по согласованию с Госгортехнадзором России) разрешается вносить дополнения в номенклатуру и изменения в наименование блокировок, необходимые для обеспечения безопасной и бесперебойной работы эскалатора.
(новая страница)
2. Комплектность
В комплект поставки входят:
2.1. Элементы эскалатора, составные части комплекса эскалаторов и дополнительный устройства в соответствии со спецификацией комплекса ________________________________________________
(обозначение)
2.2. Комплект ЗИП монтажный в соответствии с ведомостью ЗИП ____________________________________________________
(обозначение)
2.3. Комплект ЗИП эксплуатационный в соответствии с ведомостью ЗИП______________________________________________________ _________________________________________________________
(обозначение)
2.4. Эксплуатационные документы в соответствии с ведомостью эксплуатационных документов ________________________________
(обозначение )
Упаковочных (укладочных) мест ____________________________
(количество )
(новая страница)
3. Свидетельство о приемке элементов эскалатора
3.1. Элементы эскалатора _______ заводской номер ___________
(тип)
(наименование и обозначение составных частей)
изготовлены в соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов", соответствуют техническим условиям ______________________ и признаны годными для эксплуатации.
(новая страница)
3.2. Сведения об ответственных металлоконструкциях эскалатора*
* Заполняется по данным документации предприятия-изготовителя металла.
(не менее двух страниц)
|
Наименование |
Основной металл |
Присадочные металлы |
Акт приемки ответственной металлоконструкции |
|||
|
|
тип, марка |
стандарт, технические условия |
тип, марка |
стандарт, технические условия |
номер |
дата |
|
|
|
|
|
|
|
|
3.3. Свидетельство о приемке ответственных деталей
|
На- |
Обо |
Заготовка |
|
Номер |
Номер |
||
|
име но- |
зна- че- |
материал |
номер серти- |
Номер поковки |
карты контроля |
акта меха- нических |
|
|
ва- ние |
ние |
марка |
ГОСТ, ТУ |
фика- ции |
|
дефектоскопии |
испытаний |
|
|
|
|
|
|
|
|
|
4. Свидетельство о приемке эскалатора
Эскалатор изготовлен в полном соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов", _________________________________________________________
(наименование
_________________________________________________________
ГОСТ, технические условия, техническое задание на изготовление)
и признан годным для работы с указанными в паспорте характеристиками после проведения приемо-сдаточных испытаний.
Дата выпуска _______________
Главный инженер
предприятия-изготовителя _________________________
(подпись, дата)
Начальник ОТК _________________________
(подпись, дата)
М.П.
5. Гарантийные обязательства
5.1. Гарантийные обязательства предприятия-изготовителя
_________________________________________________________
(наименование предприятия-изготовителя)
гарантирует соответствие эскалатора требованиям конструкторской документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок работы эскалатора ___________ со дня ввода
(лет, месяцев)
в эксплуатацию.
Главный инженер предприятия-изготовителя _________________
Начальник ОТК предприятия-изготовителя _________________
М.П. ( дата)
5.2. Гарантийные обязательства организации,
смонтировавшей эскалатор
_____________________________________________ гарантирует
(наименование организации, смонтировавшей эскалатор)
соответствие монтажа эскалатора требованиям технической документации на монтаж и нормальную работу эскалатора в части, относящейся к его монтажу, при соблюдении владельцем условий эксплуатации.
Гарантийный срок работы эскалатора _________________ со дня
(лет, месяцев)
подписания акта технической готовности и приемки эскалатора в эксплуатацию.
Главный инженер монтажной организации ___________________
М.П. (дата)
(новая страница)
6. Свидетельство об установке
Эскалатор __________ заводской номер ___________ установлен
(тип)
_________________________________________________________
(дата установки, наименование местонахождение владельца)
В соответствии с требованиями "Правил устройства и безопасной эксплуатации эскалаторов" и __________________________________
(наименование и обозначение документов,
_________________________________________________________
согласно которым проводилась установка)
Представитель монтажной
организации _________________________
(должность, подпись)
М.П.
Представитель эксплуатирующей
организации _________________________
(должность, подпись)
М.П.
(новая страница)
7. Свидетельство об обкатке
Эскалатор ______________ заводской номер __________________
(тип)
подвергнут обкатке от главного привода без нагрузки в течение ___ часов непрерывной работы в каждом из направлений.
По результатам обкатки эскалатор признан годным к эксплуатации.
Представитель монтажной
организации _________________________
(должность, подпись)
М.П.
Представитель эксплуатирующей
организации _________________________
(должность, подпись)
М.П.
"____"_____________ 19__ г.
число месяц
(новая страница)
8. Лицо, ответственное за содержание эскалатора
в исправном состоянии и его
безопасную эксплуатацию
( не менее двух страниц)
|
Номер и дата приказа о назначении |
Должность, фамилия, имя, отчество |
Дата проверки знаний по эскалаторам |
Подпись ответственного лица |
|
|
|
|
|
(новая страница)
9. Сведения об изменении конструкции эскалатора
и его составных частей во время изготовления,
монтажа, эксплуатации и ремонта
(не менее трех страниц)
|
Основание (наименование документа) |
Содержание произведенных работ |
Характеристика работы эскалатора после произведенных работ |
Должность, фамилия и подпись лица, ответственного за изменения |
Примечания |
|
|
|
|
|
|
10. Запись результатов технического
освидетельствования эскалатора
( не менее пятнадцати страниц)
|
Дата |
Результаты освидетельствования |
Срок следующего освидетельствования |
|
|
|
|
11. Регистрация
Эскалатор зарегистрирован за № _________ в ________________
_________________________________________________________
(регистрирующий орган)
В паспорте пронумеровано страниц
и прошнуровано всего листов
в том числе чертежей на листах
__________________________________ __________________
(должность регистрирующего лица) (подпись)
"____" _____________ 19____ г.
М. П.
Примечание. Паспорт эскалатора должен содержать:
1. Основные технические данные и характеристики.
2. Сведения о комплектности.
3. Свидетельство о приемке составных частей эскалатора.
4. Свидетельство о приемке эскалатора.
5. Гарантийные обязательства.
6. Свидетельство об установке.
7. Свидетельство об обкатке.
8. Данные о лице, ответственном за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию.
9. Сведения об изменении конструкции эскалатора и его составных частей во время изготовления, монтажа, эксплуатации и ремонта.
10. Запись результатов технического освидетельствования эскалатора.
11. Сведения о регистрации.
К паспорту должны быть приложены:
а) габаритный чертеж эскалатора или комплекса (блока) эскалаторов;
б) принципиальная схема управления электроприводом эскалатора с перечнем элементов;
в) акт о проведении приемо-сдаточных испытаний, удостоверяющий, что эскалатор установлен в соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов" и проектом и находится в исправном состоянии.
Приложение 6
Акт
технической готовности эскалатора
Город ____________ "__"_____________ 19___г.
Мы, нижеподписавшиеся, представитель организации, смонтировавшей эскалатор
_________________________________________________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
разрешение на монтаж от ________________________ № __________
(число, месяц, год)
выдано ___________________________________________________
(кем)
и представитель генподрядной строительной организации
_________________________________________________________
(наименование организации, должность, фамилия, и.о.)
_________________________________________________________
составили настоящий акт о том, что завершены монтаж и наладочные работы, проведены осмотр, проверка и испытание эскалатора
____________________________ заводской номер _______________
(тип)
и его составных частей ______________________________________
(наименование и обозначение составных частей)
_________________________________________________________
_________________________________________________________
_________________________________________________________
в объеме технической документации предприятия-изготовителя.
Эскалатор установлен по адресу: ____________________________
_________________________________________________________
_________________________________________________________
Эскалатор и его составные части прошли осмотр и проверку, выдержали испытания, находятся в исправном состоянии и готовы к приемке в эксплуатацию.
Представитель монтажной
организации _____________ __________________
(подпись) (фамилия, и.о.)
Представитель генподрядной
строительной организации ______________ __________________
(подпись) (фамилия, и.о.)
Приложение 7
Акт
приемки эскалатора
Город _______________ "___"_____________ 19___ г.
Мы, нижеподписавшиеся, члены комиссии по приемке законченного монтажом эскалатора:
представитель администрации организации (предприятия) - владельца эскалатора ________________________________________
[наименование организации (предприятия),
_________________________________________________________
должность, фамилия, и.о.]
представитель заказчика ___________________________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
представитель монтажной организации, смонтировавшей эскалатор (выполнившей реконструкцию) __________________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
представитель генподрядной строительной организации _______
_________________________________________________________
(наименование организации, должность, фамилия, и.о.)
представитель предприятия-изготовителя ____________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
лицо по надзору _________________________________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
лицо, ответственное за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию _________________________________________________________
(наименование организации,
_________________________________________________________
должность, фамилия, и.о.)
инспектор ______________________________________________
(наименование органа госгортехнадзора,
_________________________________________________________
должность, фамилия, и.о.)
составили настоящий акт о том, что рассмотрена представленная документация, проведены осмотр и проверка эскалатора и его составных частей в объеме, предусмотренном технической документацией предприятия-изготовителя и положениями "Правил устройства и безопасной эксплуатации эскалаторов".
Эскалатор установлен по адресу:
_________________________________________________________
_________________________________________________________
Осмотром и проверкой установлено:
строительные, монтажные и наладочные работы выполнены в соответствии с _____________________________________________
_________________________________________________________
(обозначение ТУ)
рабочей технической документацией, установочными чертежами и "Правилами устройства и безопасной эксплуатации эскалаторов";
эскалатор соответствует паспортным данным и требованиям указанных Правил;
эскалатор находится в исправном состоянии, допускающем его безопасную эксплуатацию;
обслуживание эскалатора соответствует "Правилам устройства и безопасной эксплуатации эскалаторов".
Эскалатор принят владельцем и лицом, ответственным за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию.
Эскалатор сдали:
Представитель монтажной
организации _____________ _________________
(подпись) (фамилия, и.о.)
Представитель генподрядной
строительной организации _____________ _________________
(подпись) (фамилия, и.о.)
Представитель заказчика ____________ _________________
(подпись) (фамилия, и.о.)
Представитель предприятия-
изготовителя (для тоннельного
эскалатора ____________ __________________
(подпись) (фамилия, и.о.)
Эскалатор приняли:
Представитель организации
(предприятия) - владельца
эскалатора ____________ __________________
(подпись) (фамилия, и.о.)
Ответственный за содержание
эскалатора в исправном
состоянии и его безопасную
эксплуатацию ____________ __________________
(подпись) (фамилия, и.о.)
Председатель комиссии ____________ __________________
(подпись) (фамилия, и.о.)
Лицо по надзору ____________ __________________
(подпись) (фамилия, и.о.)
Инспектор
госгортехнадзора ____________ __________________
(подпись) (фамилия, и.о.)
Приложение 8
Основные обязанности лица по надзору
за эскалатором
Лицо, осуществляющее надзор за эскалатором, обязано:
осуществлять надзор за техническим состоянием и безопасной эксплуатацией эскалатора;
участвовать в проводимых технических освидетельствованиях эскалатора;
контролировать выполнение графиков технического обслуживания эскалатора;
контролировать обеспечение Правилами и производственными инструкциями обслуживающего персонала и специалистов, а также их выполнение;
контролировать соблюдение установленного порядка допуска к работе обслуживающего персонала;
контролировать своевременную периодическую проверку знаний обслуживающего персонала;
контролировать выполнение в установленные сроки предписаний органов госгортехнадзора и представителей специализированной организации (инженерного центра);
осуществлять контроль за выполнением установленного на предприятии (в организации) порядка хранения и учета выдачи ключей от машинного помещения и натяжной камеры;
обеспечивать прекращение работы эскалаторов при выявлении неисправностей, которые могут привести к аварии или несчастному случаю, а также при отсутствии аттестованного персонала.
Приложение 9
Основные обязанности лица, ответственного за
содержание эскалатора в исправном состоянии
и его безопасную эксплуатацию
Лицо, ответственное за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию, обязано:
обеспечивать бесперебойную, безопасную и безаварийную работу эскалатора и безопасную перевозку пассажиров;
организовать работу обслуживающего персонала при техническом обслуживании и ремонте эскалаторов;
организовать работу по охране труда в соответствии с нормативными документами;
обеспечивать своевременное проведение технического обслуживания и ремонта эскалаторов и контролировать его качество;
принимать личное участие в выполнении работ по техническому обслуживанию и наладке эскалатора;
предъявлять эскалаторы к техническому освидетельствованию и присутствовать при его проведении;
обеспечивать сохранность паспортов эскалаторов, эксплуатационной и другой технической документации и вносить в нее необходимые изменения;
не допускать к управлению и обслуживанию эскалаторов неаттестованный персонал;
обеспечивать обслуживающей персонал производственными инструкциями и инструкциями по охране труда;
обеспечивать своевременную периодическую проверку знаний обслуживающего персонала;
проводить работу с обслуживающим персоналом по повышению его квалификации;
выполнять в установленные сроки предписания органов госгортехнадзора и представителей специализированной организации (инженерного центра);
следить за тем, чтобы двери машинного помещения и натяжной камеры были всегда заперты, а подходы к этим помещениям были свободны и освещены;
прекращать работу эскалатора при выявленных неисправностях, которые могут привести к аварии или несчастному случаю, а также при отсутствии аттестованного персонала;
давать обязательные для всех подчиненных работников указания, связанные с выполнением их обязанностей.
Приложение 10

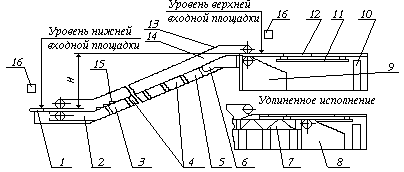

Схема расположения составных частей эскалатора
1 - плиты перекрытий натяжной камеры; 2 - зона А (натяжной станции); 3 - зона Бн (первая в наклоне); 4 - зона Б (средняя в наклоне); 5 - зона И (последняя в наклоне); 6 - зона В (переходная); 7 - зона Д (промежуточная); 8 - зона Ед (приводная); 9 - зона Е (приводная); 10 - щиты, шкафы управления; 11 - подъемно-транспортное оборудование машинного помещения; 12 - плиты перекрытия машинного помещения; 13 - поручень; 14 - балюстрада; 15 - лестничное полотно (цепи тяговые и ступени); 16 - пульт управления.
Обозначение. Н - высота транспортирования пассажиров.
