РД 10-33-93 (с изм - РД 10-231-98), часть 2

Таблица П.1.2

Основные параметры канатных ветвей

				Диаметр канатов маркировочной группы 1770 (180), мм
Обозначение канатной ветви	Грузоподъемность, т	Допускаемая нагрузка на ветвь, кН	Расчетное разрывное усиление ветви каната, кН	ГОСТ 2688	ГОСТ 3071	ГОСТ 3079	ГОСТ 7668	ГОСТ 7669	Диаметр коуша, мм (ГОСТ Р 50090-92)
ВК-0,32	0,32	3,14	18,8	6,2	6,3	6,5	6,3	5,9	25
ВК-0,4	0,40	3,92	23,5	6,9	7,6	-	6,7	6,4	25; 30
ВК-0,5	0,50	4,90	29,4	7,6	8,5	-	-	7,2	30
ВК-0,63	0,63	6,18	37,0	8,3	9,0	8,5	8,1	8,6	30; 34
ВК-0,8	0,80	7,85	47,0	9,9	-	-	-	8,6	34
ВК-1,0	1,00	9,81	59,0	11,0	11,5	11,5	-	10,5	40
ВК-1,25	1,25	12,26	73,8	12,0	-	-	11,5	13,0	40; 45
ВК-1,6	1,60	15,70	94,2	14,0	-	13,5	13,5	13,0	45
ВК-2,0	2,00	19,62	118,0	15,0	-	15,5	-	14,5	45
ВК-2,5	2,50	24,52	147,0	16,5	-	17,0	16,5	16,0	56
ВК-3,2	3,20	31,40	188,0	19,5	-	19,5	20	17,5	56; 63
ВК-4,0	4,00	39,24	236,0	21,0	-	21,5	22,0	19,5	63
ВК-5,0	5,00	49,05	294,0	24,0	-	-	23,5	23,0	75
ВК-6,3	6,30	61,80	370,0	27,0	-	27,0	27,0	25,0; 26,5	75; 85
ВК-8,0	8,00	78,50	470,0	30,5	-	30,5	31,0	30,0	95
ВК-10,0	10,00	98,10	588	33,5	-	35,0	33,0	32,5	95; 105
ВК-12,5	12,50	122,60	735	37,0	-	39,0	38,0	35,5; 36,5	105

Примечание. Допускается применять канаты других маркировочных групп; при этом расчетное разрывное усилие ветви каната, указанное в настоящей таблице, должно быть меньше разрывного усилия каната в целом, указанного в ГОСТ 3071, ГОСТ 3079, ГОСТ 7668 и ГОСТ 2688.

Таблица П.1.3

Конструктивные элементы цепной ветви

		Элементы цепной ветви
Обозначение цепной ветви	Грузоподъемность, т	вариант 1		вариант 2		вариант 3
		цепь по ТУ 12.0173856.015	звено О	цепь по ТУ 12.0173856.009, тип 1	звено О	цепь по ТУ 12.0173856.009, тип 3	звено О
ВЦ-0,5	0,50	А2-824	О-0,4
ВЦ-0,63	0,63	А2-927	О-0,5	-	-	-	-
		А2-9,527	О-0,5
ВЦ-0,8	0,80	А2-1028	О-0,63
		А2-1131	О-0,8	1-1133	О-0,8
ВЦ-1,0	1,00			1-12,538	О-1,0
ВЦ-1,25	1,250	А2-1336	О-1,25	1-1442	О-1,25
ВЦ-1,6	1,60			1-1648	О-1,6
ВЦ-2,0	2,00	А2-1645	О-1,6	1-17,550	О-1,6	3-1664	О-2,0
ВЦ-2,5	2,50	А2-1850	О-2,0	1-1957	О-2,0	3-17,570	О-2,5
		-	-	-	-	3-1976	О-2,5
ВЦ-3,2	3,20			1-2266	О-3,2
ВЦ-4,0	4,00	-	-	1-2678	О-3,2	3-2288	О-4,0
ВЦ-5,0	5,00			1-2884	О-5,0	3-26104	О-5,0
ВЦ-6,3	6,30			1-3296	О-6,3	3-28112	О-6,3
ВЦ-8,0	8,00			1-34102	О-6,3	3-32128	О-8,0
		-	-	-	-	3-34136	О-8,0
ВЦ-10,0	10,00			1-38114	О-8,0	3-38152	О-10,0
				-	-	3-40160	О-12,5
ВЦ-12,5	12,50					3-44176	О-16,0

Примечание. Выбор варианта зависит от возможности комплектации.

Рис. П.1.2. Звено типа Рт1: 1 - скоба, 2 - ограничитель, 3 - планка, 4 - болт по ГОСТ 7798,

5 - гайка по ГОСТ 5919, 6 - шплинг по ГОСТ 397

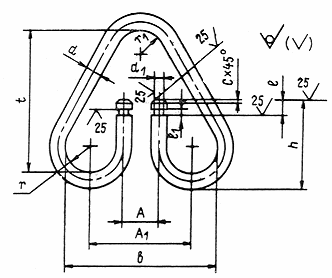

Рис. П.1.3. Скоба типа Ст1

Рис. П.1.4. Ограничитель типа Ог

Таблица П.1.4

Конструктивные элементы и размеры звена типа Рт1

Обозначение звена	Грузоподъемность, т	Размеры, мм				Поз.1	Поз.2	Поз.3	Поз.4	Поз.5	Поз.6	Масса, кг
						обозначение элемента
Рт1-0,63	0,63											1,00
Рт1-0,8	0,80	14	32	126	115	Ст1-1,0	Ог-1,0	П-1,0				1,00
Рт1-1,0	1,00								2М835.36	М8,4	210-001	1,00
Рт1-1,6	1,60	18	38	156	140	Ст1-1,6	Ог-1,6	П-1,6				1,69
Рт1-2,0	2,00	20	42	174	160	Ст1-2,0	Ог-2,0	П-2,0				2,29
Рт1-3,2	3,20	25	55	200	185	Ст1-3,2	Ог-3,2	П-3,2	2М1040.36	М10,4	2,525-001	4,12
Рт1-5,0	5,00	32	68	260	240	Ст1-5,0	Ог-5,0	П-5,0	2М1245.36			8,50
Рт1-6,3	6,30	35	74	289	265	Ст1-6,3	Ог-6,3	П-6,3	2М1250.36	М12,4	3,232-001	11,00
Рт1-8,0	8,00	40	82	322	295	Ст1-8,0	Ог-8,0	П-8,0				15,48
Рт1-10,0	10,00	45	90	355	325	Ст1-10,0	Ог-10,0	П-10,0	2М1255.36			22,40
Рт1-12,5	12,50	50	100	390	360	Ст1-12,5	Ог-12,5	П-12,5	2М1260.36			30,00
Рт1-16,0	16,00	55	110	425	395	Ст1-16,0	Ог-16,0	П-16,0	2М1270.36			41,10

Таблица П.1.5

Скоба типа Ст1

	Размеры, мм
			A
Обозначение элемента			номин.	пред. откл.							r			длина развертки	Масса, кг
Ст1-0,63 Ст1-0,8 Ст1-1,0	14	8	32	±1,0	86	126	72	13		115	20	20	1,0	495	0,6
Ст1-1,6 Ст1-2,0	18 20	12	38 42		106 118	156 174	85 90	17	6	140 160	25 28	25 30	1,2	610 672	1,2 1,7
Ст1-3,2	25	18	55		140	200	100	18		185	30	35		880	3,1
Ст1-5,0	32	26	68		180	260	130			240	40	45	1,5	1016	6,4
Ст1-6,3	35	28	74		199	289	140	25	7	265	45	50	1,5	1113	8,4
Ст1-8,0	40	30	82	±1,5	222	322	150		8	295	50	55	2,0	1232	12,0
Ст1-10,0	45	35	90		245	355	175	35		325	55	60	3,0	1376	17,0
Ст1-12,5	50	40	100		270	390	195	40	10	360	60	65	4,0	1554	22,8
Ст1-16,0	55	45	110		295	425	215	45	12	395	65	75		1670	31,0

Таблица П.1.6

Ограничитель типа Ог

	Размеры, мм
Обозначение
элемента	номин.	пред. откл.	номин.	пред. откл.			номин.	пред. откл.						Масса, кг
Ог-1,0	32		16,0		25	9				90	14		4,5	0,06
Ог-1,6	38		19,0		30		4,5		9	110	18			0,09
Ог-2,0	42	±0,5	21,0		32	14				130	20	4	7,0	0,11
Ог-3,2	55		27,5		40	20	10,5		11	160	25		10,0	0,17
Ог-5,0	68		34,0	±0,35		28		±0,5		220	32		14,0	0,36
Ог-6,3	74		37,0		50	30	15,0			240	35	5	15,0	0,41
Ог-8,0	82		41,0		60	32			14	270	40	6	16,0	0,05
Ог-10,0 Ог-12,5	90 100	+1,0	45,0 50,0		65 70	37 42	17,0			300 320	45 50	8	18,5 21,0	1,03 1,16
Ог-16,0	110		55,0		75	47				360	55	10	26,0	1,71

Рис. П.1.5. Планка типа П

Таблица П.1.7

Планка типа П

	Размеры, мм

Обозначение элемента	номин.	пред. откл.	номин.	пред. откл.		номин.	пред. откл.					Масса, кг
П-1,0	32		16,0		32			16		64		0,32
П-1,6	38	±0,5	19,0		40	4,5		20	9	78	20	0,38
П-2,0	42		21,0		44			22		86		0,46
П-3,2	55		27,5		54	10,5		27	11	108	22	0,80
П-5,0	68		34,0	±0,35	68		±0,5	34		136	28	1,67
П-6,3	74		37,0		74	15,0		37		148		2,10
П-8,0	82	±1,0	41,0		84			42		166	30	2,75
П-10,0	90		45,0		94			47		184	35	4,29
П-12,5	100		50,0		104	17,0		52	14	204	40	6,00
П-16,0	110		55,0		114			57		224	45	8,29

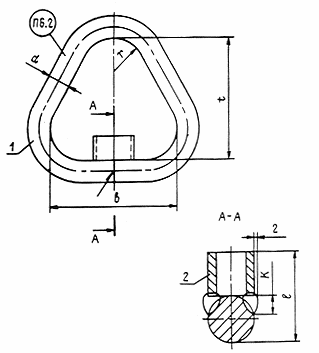

Рис. П.1.6. Звено типа Т, исполнение с одним упором:

1 - подвеска, 2 - упор

Таблица П.1.8

Звено типа Т, исполненное с одним упором

		Размеры, мм
				поз. 1 (подвеска)
Обозначение звена	Грузо- подъем- ность, т							длина раз- вертки	Поз. 2 (упор)	Масса, кг
Т-0,4	0,40	23	5	54	50	9	13	194	У-0,4	0,106
Т-0,5	0,50	23	4	60	55	10	14	216	У-0,5	0,142
Т-0,63	0,63	23	6	64	60	11	16	231	У-0,63	0,184
Т-0,8	0,80	23	7	76	70	12	18	270	У-0,8	0,252
Т-1,0	1,00	29	8	86	80	14	20	308	У-1,0	0,396
Т-1,6	1,60	41	6	108	100	18	25	388	У-1,6	0,814
Т-2,0	2,00	41	11	119	110	20	28	427	У-2,0	1,092
Т-3,2	3,20	47	6	130	130	25	35	478	У-3,2	1,901
Т-5,0	5,00	56	10	182	170	32	45	659	У-5,0	4,300
Т-6,3	6,30	68	9	204	190	36	50	738	У-6,3	6,056
Т-8,0	8,00	75	9	225	210	40	55	815	У-8,0	8,230
Т-10,0	10,00	82	8	247	230	44	60	901	У-10,0	11,014
Т-12,5	12,50	90	8	279	260	50	70	1013	У-12,5	15,920
