РД 10-33-93 (с изм - РД 10-231-98), часть 4
(Измененная редакция, Изм. № 1)
Таблица П.1.17
Крюк стропа, исполнение 2
|
|
Размеры, мм |
||||||||||||||||||||||||||
|
Обозначение крюка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
Кч2-2,5 |
38 |
50 |
38 |
8,5 |
110 |
54 |
20 |
16 |
20 |
6 |
50 |
43 |
28 |
34 |
|||||||||||||
|
Кч2-3,2 |
40 |
55 |
42 |
8,5 |
120 |
60 |
24 |
18 |
24 |
5 |
55 |
46,5 |
30 |
38 |
|||||||||||||
|
Кч2-4,0 |
45 |
60 |
44 |
8,5 |
125 |
62 |
30 |
20 |
30 |
3 |
60 |
50,5 |
32 |
40 |
|||||||||||||
|
Кч2-5,0 |
50 |
65 |
48 |
10,5 |
140 |
70 |
30 |
24 |
30 |
5 |
65 |
53 |
35 |
44 |
|||||||||||||
|
Кч2-6,3 |
58 |
75 |
50 |
10,5 |
155 |
74 |
36 |
30 |
36 |
6 |
75 |
60 |
40 |
48 |
|||||||||||||
|
Кч2-8,0 |
65 |
85 |
60 |
10,5 |
180 |
85 |
42 |
32 |
42 |
10 |
85 |
71,5 |
46 |
56 |
|||||||||||||
|
Кч2-10,0 |
75 |
95 |
70 |
12,5 |
205 |
100 |
42 |
33 |
44 |
10 |
95 |
79,5 |
52 |
64 |
|||||||||||||
|
Кч2-12,5 |
85 |
110 |
80 |
12,5 |
235 |
116 |
46 |
34 |
46 |
9 |
110 |
93 |
60 |
72 |
|||||||||||||
|
|
Размеры, мм |
||||||||||||||||||||||||||
|
Обозначение крюка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Масса, кг |
||||||||||||
|
Кч2-2,5 |
38 |
38 |
34 |
5 |
68 |
36 |
7 |
25 |
48 |
7 |
27 |
28 |
3,0 |
60 |
1,4 |
||||||||||||
|
Кч2-3,2 |
40 |
42 |
41 |
6 |
74 |
38 |
6 |
35 |
50 |
|
30 |
24 |
2,5 |
66 |
1,7 |
||||||||||||
|
Кч2-4,0 |
45 |
44 |
44 |
8 |
81 |
42 |
8 |
32 |
60 |
8 |
31 |
50 |
|
71 |
2,4 |
||||||||||||
|
Кч2-5,0 |
|
48 |
47 |
7 |
86 |
45 |
9 |
40 |
|
9 |
35 |
40 |
3,0 |
80 |
3,5 |
||||||||||||
|
Кч2-6,3 |
50 |
50 |
52 |
7 |
98 |
53 |
10 |
|
65 |
10 |
37 |
61 |
3,5 |
94 |
5,0 |
||||||||||||
|
Кч2-8,0 |
58 |
55 |
62 |
7 |
114 |
60 |
|
45 |
73 |
12 |
42 |
78 |
4,0 |
103 |
7,4 |
||||||||||||
|
Кч2-10,0 |
65 |
70 |
68 |
9 |
128 |
68 |
11 |
50 |
80 |
14 |
50 |
50 |
3,5 |
115 |
10,8 |
||||||||||||
|
Кч2-12,5 |
75 |
75 |
74 |
10 |
149 |
75 |
13 |
55 |
85 |
15 |
58 |
|
5,0 |
130 |
14,5 |
||||||||||||
(Измененная редакция, Изм. № 1)

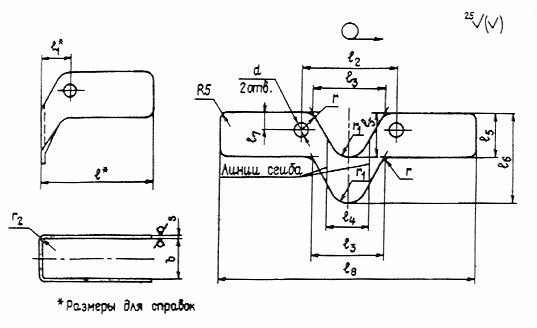

Рис. П.1.14. Замок
Таблица П.1.18
Замки для крюков стропов, исполнение 1
|
|
|
Размеры, мм |
|||||||
|
Обозначение замка |
Исполнение крюка |
|
|
|
|
|
|
|
|
|
З1-0,32 |
Кч1-0,32 |
5,5 |
45 |
10 |
29 |
20 |
12 |
18 |
36 |
|
З1-0,4 |
Кч1-0,4 |
5,5 |
45 |
11 |
32 |
23 |
13 |
18 |
36 |
|
З1-0,5 |
Кч1-0,5 |
5,5 |
50 |
11 |
35 |
26 |
16 |
20 |
40 |
|
З1-0,63 |
Кч1-0,63 |
5,5 |
50 |
15 |
43 |
30 |
16 |
22 |
44 |
|
З1-0,8 |
Кч1-0,8 |
6,5 |
60 |
15 |
45 |
35 |
18 |
23 |
46 |
|
З1-1,0 |
Кч1-1,0 |
6,5 |
60 |
17 |
53 |
45 |
21 |
24 |
48 |
|
З1-1,25 |
Кч1-1,25 |
6,5 |
70 |
17 |
55 |
45 |
23 |
26 |
52 |
|
З1-1,6 |
Кч1-1,6 |
8,5 |
70 |
18 |
59 |
45 |
26 |
28 |
56 |
|
З1-2,0 |
Кч1-2,0 |
8,5 |
90 |
20 |
65 |
50 |
30 |
32 |
64 |
|
З1-2,5 |
Кч1-2,5 |
8,5 |
90 |
20 |
71 |
58 |
32 |
34 |
68 |
|
З1-3,2 |
Кч1-3,2 |
8,5 |
100 |
22 |
78 |
58 |
38 |
36 |
72 |
|
З1-4,0 |
Кч1-4,0 |
8,5 |
110 |
23 |
82 |
72 |
40 |
44 |
88 |
|
З1-5,0 |
Кч1-5,0 |
10,5 |
120 |
28 |
98 |
78 |
48 |
48 |
96 |
|
З1-6,3 |
Кч1-6,3 |
10,5 |
140 |
28 |
103 |
85 |
53 |
55 |
110 |
|
З1-8,0 |
Кч1-8,0 |
10,5 |
160 |
32 |
116 |
100 |
58 |
58 |
116 |
|
З1-10,0 |
Кч1-10,0 |
13,0 |
170 |
38 |
134 |
112 |
65 |
72 |
144 |
|
З1-12,5 |
Кч1-12,5 |
13,0 |
180 |
42 |
150 |
128 |
73 |
84 |
168 |
|
|
|
Размеры, мм |
|
||||||
|
Обозначение замка |
Исполнение крюка |
|
|
|
|
|
|
|
Масса, кг |
|
З1-0,32 |
Кч1-0,32 |
8 |
100 |
7 |
5 |
3 |
12 |
1,6 |
0,020 |
|
З1-0,4 |
Кч1-0,4 |
8 |
100 |
7 |
5 |
3 |
13 |
1,6 |
0,022 |
|
З1-0,5 |
Кч1-0,5 |
8 |
113 |
7 |
6 |
3 |
16 |
1,6 |
0,023 |
|
З1-0,63 |
Кч1-0,63 |
9 |
113 |
8 |
6 |
3 |
16 |
2,0 |
0,038 |
|
З1-0,8 |
Кч1-0,8 |
9 |
135 |
8 |
6 |
3 |
18 |
2,0 |
0,048 |
|
З1-1,0 |
Кч1-1,0 |
9 |
139 |
9 |
11 |
3 |
21 |
2,0 |
0,052 |
|
З1-1,25 |
Кч1-1,25 |
10 |
161 |
9 |
11 |
3 |
23 |
2,0 |
0,065 |
|
З1-1,6 |
Кч1-1,6 |
11 |
163 |
9 |
11 |
3 |
26 |
2,0 |
0,071 |
|
З1-2,0 |
Кч1-2,0 |
11 |
205 |
10 |
15 |
3 |
30 |
2,0 |
0,102 |
|
З1-2,5 |
Кч1-2,5 |
12 |
211 |
10 |
16 |
3 |
32 |
2,0 |
0,111 |
|
З1-3,2 |
Кч1-3,2 |
14 |
234 |
10 |
16 |
3 |
38 |
2,0 |
0,132 |
|
З1-4,0 |
Кч1-4,0 |
14 |
256 |
11 |
19 |
3 |
40 |
2,0 |
0,176 |
|
З1-5,0 |
Кч1-5,0 |
16 |
282 |
15 |
23 |
5 |
48 |
3,0 |
0,314 |
|
З1-6,3 |
Кч1-6,3 |
16 |
328 |
15 |
25 |
5 |
53 |
3,0 |
0,419 |
|
З1-8,0 |
Кч1-8,0 |
16 |
372 |
15 |
25 |
5 |
58 |
3,0 |
0,477 |
|
З1-10,0 |
Кч1-10,0 |
20 |
378 |
18 |
30 |
6 |
65 |
4,0 |
0,891 |
|
З1-12,5 |
Кч1-12,5 |
20 |
426 |
18 |
34 |
6 |
73 |
4,0 |
1,115 |
(Измененная редакция, Изм. № 1)
Таблица П.1.19
Замки для крюков стропов, исполнение 2
|
|
|
Размеры, мм |
||||||||
|
Обозначение замка |
Исполнение крюка |
|
|
|
|
|
|
|
|
|
|
З2-2,5 |
Кч2-2,5 |
8,5 |
90 |
19 |
61 |
48 |
26 |
36 |
72 |
|
|
З2-3,2 |
Кч2-3,2 |
8,5 |
95 |
21 |
69 |
55 |
30 |
41 |
82 |
|
|
З2-4,0 |
Кч2-4,0 |
8,5 |
100 |
22 |
77 |
62 |
36 |
41 |
82 |
|
|
З2-5,0 |
Кч2-5,0 |
10,5 |
105 |
25 |
80 |
64 |
36 |
47 |
95 |
|
|
З2-6,3 |
Кч2-6,3 |
10,5 |
110 |
27 |
90 |
67 |
42 |
52 |
105 |
|
|
З2-8,0 |
Кч2-8,0 |
10,5 |
135 |
30 |
102 |
81 |
48 |
60 |
120 |
|
|
З2-10,0 |
Кч2-10,0 |
13,0 |
155 |
36 |
115 |
89 |
50 |
67 |
135 |
|
|
З2-12,5 |
Кч2-12,5 |
13,0 |
175 |
42 |
129 |
103 |
52 |
78 |
156 |
|
|
|
|
Размеры, мм |
|
|||||||
|
Обозначение замка |
Исполнение крюка |
|
|
|
|
|
|
|
Масса, кг |
|
|
З2-2,5 |
Кч2-2,5 |
12 |
203 |
10 |
16 |
3 |
26 |
2 |
0,113 |
|
|
З2-3,2 |
Кч2-3,2 |
14 |
217 |
10 |
16 |
3 |
30 |
2 |
0,138 |
|
|
З2-4,0 |
Кч2-4,0 |
14 |
233 |
11 |
19 |
3 |
36 |
2 |
0,148 |
|
|
З2-5,0 |
Кч2-5,0 |
16 |
240 |
11 |
23 |
5 |
36 |
3 |
0,262 |
|
|
З2-6,3 |
Кч2-6,3 |
16 |
256 |
15 |
25 |
5 |
42 |
3 |
0,309 |
|
|
З2-8,0 |
Кч2-8,0 |
16 |
312 |
15 |
25 |
5 |
48 |
3 |
0,436 |
|
|
З2-10,0 |
Кч2-10,0 |
20 |
353 |
18 |
30 |
6 |
50 |
4 |
0,734 |
|
|
З2-12,5 |
Кч2-12,5 |
20 |
395 |
18 |
34 |
6 |
52 |
4 |
0,959 |
|
(Измененная редакция, Изм. № 1)
Таблица П.1.20
Использование стропов с овальными звеньями типа Ов2 для
крюков грузоподъемностью от 3,2 до 25 т
|
Грузоподъемность крюка, т |
Овальное звено типа Ов2 |
Грузоподъемность крюка, т |
Овальное звено типа Ов2 |
|
|
|
|
|
|
3,2 |
Ов2-0,5 |
|
Ов2-5,0 |
|
|
Ов2-0,63 |
16,0 |
Ов2-6,3 |
|
5,0 |
Ов2-0,8 Ов2-1,0 |
|
Ов2-8,0 |
|
|
Ов2-1,25 |
|
|
|
|
Ов2-1,6 |
|
Ов2-10,0 |
|
|
Ов2-2,0 |
25,0 |
Ов2-12,5 |
|
10,0 |
Ов2-2,5 |
|
Ов2-16,0 |
|
|
Ов2-3,2 |
|
|
Таблица П.1.21
Характеристики канатов (ГОСТ 2688)
|
|
Маркировочная группа, H/мм 2 (МПа) |
|||||
|
Диаметр каната, мм |
1470 (150) |
1570 (160) |
1670 (170) |
1770 (180) |
1860 (190) |
1960 (200) |
|
|
разрывное усилие каната в целом, H, не менее |
|||||
|
6,2 |
- |
19250 |
20400 |
21100 |
22250 |
23450 |
|
6,9 |
- |
24000 |
25500 |
26300 |
27450 |
28700 |
|
7,6 |
- |
28700 |
30500 |
32300 |
32900 |
34200 |
|
8,3 |
- |
34800 |
36950 |
38150 |
39850 |
41600 |
|
9,9 |
- |
48850 |
51850 |
53450 |
55950 |
58350 |
|
11,0 |
- |
62850 |
66750 |
68800 |
72000 |
75100 |
|
12,0 |
- |
71750 |
76200 |
78550 |
81900 |
85750 |
|
14,0 |
92850 |
98950 |
105000 |
108000 |
112500 |
118000 |
|
15,0 |
107000 |
114500 |
122000 |
125500 |
131000 |
137000 |
|
16,5 |
130000 |
139000 |
147500 |
152000 |
159000 |
166000 |
|
19,5 |
178500 |
191000 |
203000 |
209000 |
218500 |
228000 |
|
21,0 |
208000 |
222000 |
236000 |
243500 |
254000 |
265500 |
|
24,0 |
269000 |
287000 |
304500 |
314000 |
328000 |
343000 |
|
27,0 |
342000 |
365000 |
388000 |
399500 |
418000 |
436500 |
|
30,5 |
445500 |
475000 |
504500 |
520000 |
544000 |
567500 |
|
33,5 |
538500 |
574000 |
610500 |
629000 |
658000 |
686000 |
|
37,0 |
640000 |
683000 |
725000 |
748000 |
782500 |
816000 |
|
39,5 |
732500 |
781500 |
828000 |
856000 |
891500 |
938500 |
|
42,0 |
833000 |
890000 |
945000 |
975000 |
101000 |
1060000 |
|
44,5 |
941000 |
1000000 |
1035000 |
1075000 |
- |
- |
|
47,5 |
1070000 |
1145000 |
1185000 |
1230000 |
- |
- |
|
51,0 |
1215000 |
1295000 |
1340000 |
1395000 |
- |
- |
|
56,0 |
1480000 |
1580000 |
1635000 |
1705000 |
- |
- |
Таблица П.1.22
Характеристики канатов (ГОСТ 3071)
|
|
Маркировочная группа, H/мм 2 (МПа)
|
|||||
|
Диаметр каната, мм |
1470 (150) |
1570 (160) |
1670 (170) |
1770 (180) |
1860 (190) |
1960 (200) |
|
|
разрывное усилие каната в целом, H, не менее |
|||||
|
6,3 |
- |
- |
- |
19800 |
20950 |
22050 |
|
6,7 |
- |
20200 |
21450 |
22750 |
24000 |
25250 |
|
7,6 |
- |
25950 |
27550 |
29200 |
30800 |
32450 |
|
8,5 |
- |
32400 |
34450 |
36450 |
38500 |
40500 |
|
9,0 |
- |
36120 |
38350 |
40600 |
42850 |
45100 |
|
11,5 |
- |
56350 |
59900 |
63400 |
66900 |
70400 |
|
13,5 |
- |
81050 |
86100 |
91000 |
95900 |
101000 |
|
15,5 |
- |
110000 |
117000 |
124000 |
130500 |
137500 |
