РД 34.21.306-96, часть 3
7.3.1. Основные принципы изменения конструктивной схемы, массы и жесткости элементов строительных конструкций аналогичны рассмотренным в п. 7.2.2.
7.3.2. Отжимно-прижимные приспособления могут быть различной конструкции (рис. 6). Они устанавливаются в опорных узлах изгибаемой конструкции вне площади непосредственного опирания изгибаемого элемента на опору с направлением отжима (прижима) опорной части изгибаемого элемента перпендикулярно к этой площади.
Отжимные приспособления применяются в тех случаях, когда частота вынужденных колебаний близка к верхней границе первой частотной зоны конструкции. Давление конструкции на контакте с опорой уменьшается отжимным приспособлением до состояния, близкого к отрыву, на контакте конструкции с опорой (не допуская отрыва) при наибольших динамических эксплуатационных воздействиях.
Прижимные приспособления применяются в тех случаях, когда частота вынужденных колебаний близка к нижней границе первой частотной зоны конструкции. Сжатие пружины производится до полного устранения смещений с проскальзыванием конструкции на опорах и упругого ее защемления в опорных узлах, что должно повысить основную собственную частоту колебаний и уменьшить уровень вибрации конструкции.
Демпферное устройство целесообразно использовать при резонансных колебаниях изгибных конструкций. Оно помещается в распор между конструкцией и специально присоединенными дополнительными балочными элементами так, чтобы при изгибных колебаниях конструкции обеспечивалась работа демпферов.
В качестве дополнительного элемента служат консоли, консоли с рычагом, подкосы, балки и т.д.
На рис. 7 и 8 приведены схемы изгибаемых конструкций с введенными различными демпферными устройствами.

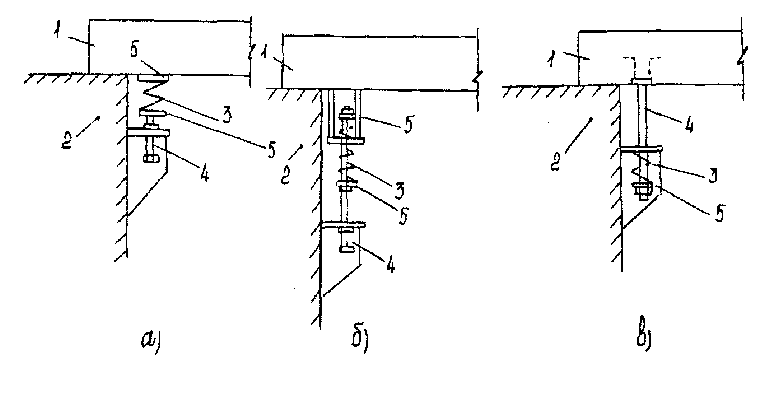

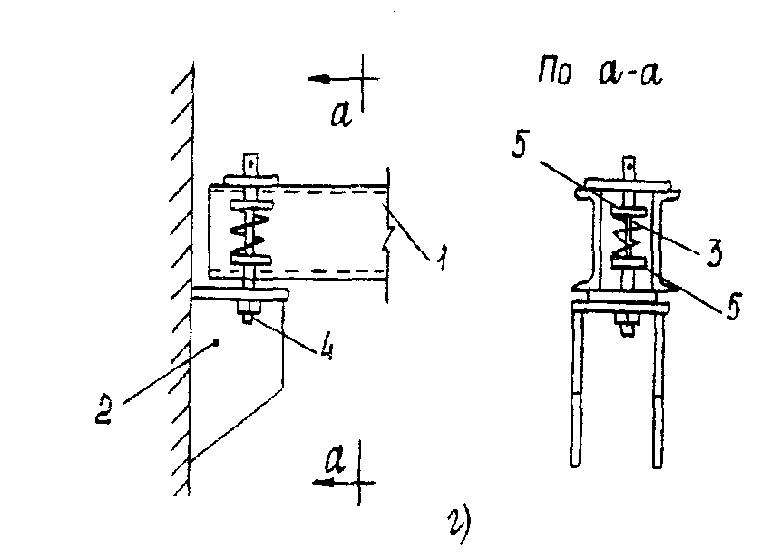

Рис. 6. Отжимно-прижимные приспособления:
а - опорный узел изгибаемой конструкции с отжимным приспособлением; б - опорный узел с отжимно-прижимным приспособлением под изгибаемой конструкцией;
в - опорный узел изгибаемой конструкции с прижимным приспособлением; г - опорный узел отжимно-прижимным приспособлением над изгибаемой конструкцией;
1 - изгибаемая конструкция; 2 - опора; 3 - упругий элемент (пружина); 4 - регулировочный болт; 5 - упорная шайба

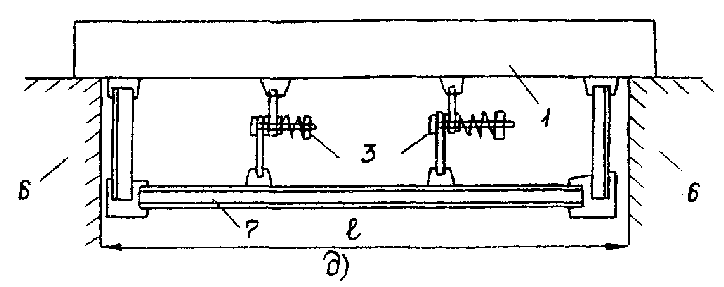

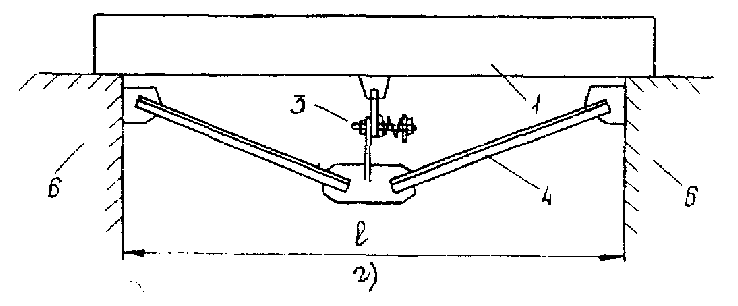

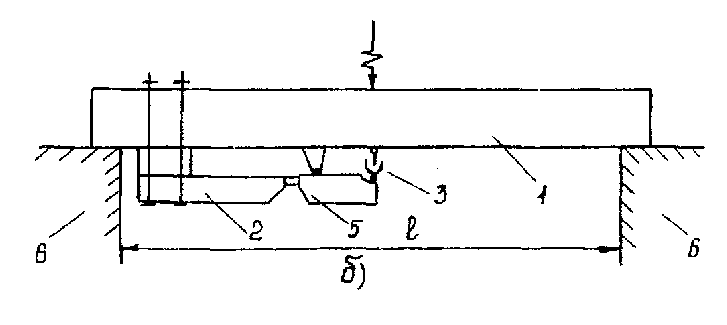

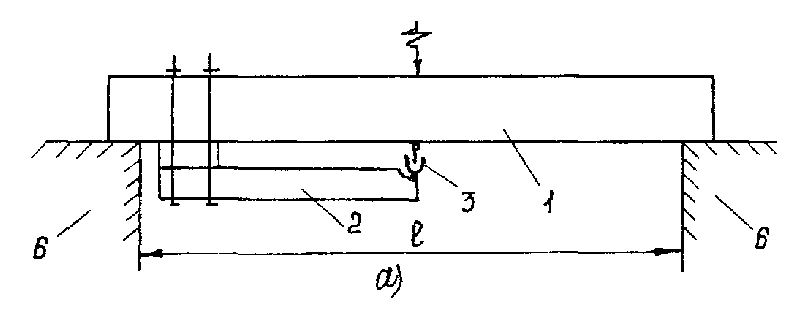

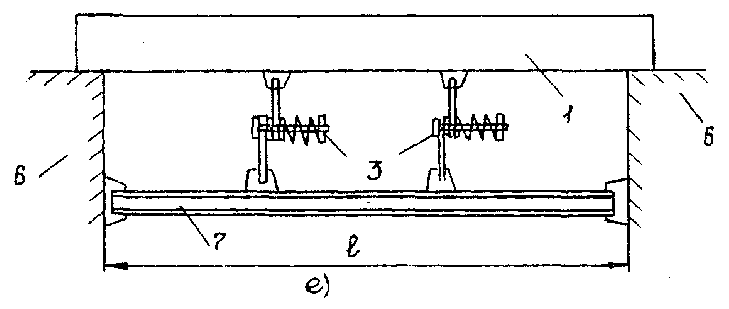

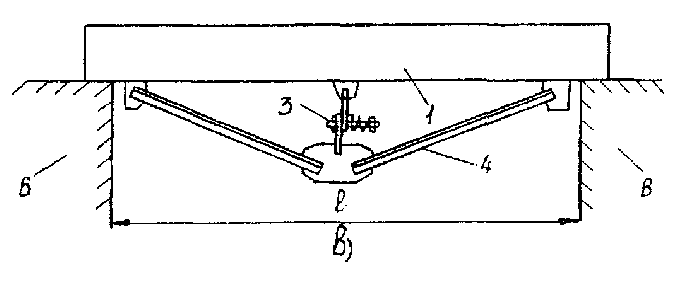

Рис. 7. Введение демпферных устройств:
а - с консольным дополнительным элементом и демпфером; б - с консольным дополнительным элементом и демпфером с рычагом;
в - с подкосами, прикрепляемыми к опорным частям конструкции; г - с подкосами, прикрепляемыми к опорам;
д - с дополнительным элементом, прикрепленным к опорным частям конструкции; е - с дополнительным элементом, прикрепленным к опоре;
1 - изгибаемая конструкция; 2 - консольный дополнительный элемент; 3 - демпфер; 4 - подкосы; 5 - рычаг; 6 - опора;
7 - дополнительный элемент; I - пролет между опорами

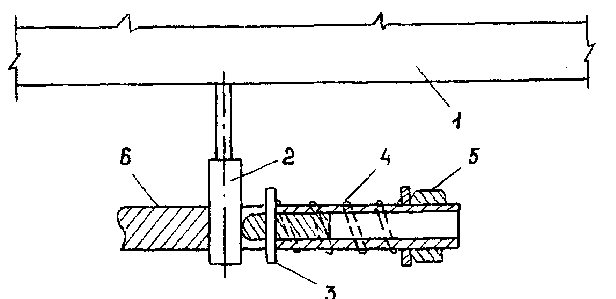

Рис. 8. Демпфер сухого трения:
1 - изгибаемая конструкция; 2 - стержень переменного сечения; 3 - штифт;
4 - упругий элемент (пружина); 5 - гайка; 6 - дополнительный элемент
Приложение
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
|
Термин
|
Определение
|
|
1. Вибрация |
Движение точки или механической системы, при котором происходят колебания характеризующих его скалярных величин |
|
2. Вибрационная техника |
Совокупность методов и средств возбуждения, полезного применения и измерения вибрации, вибрационной диаг-ностики, вибрационной защиты и вибрационных испытаний |
|
3. Вибровозбудитель |
Устройство, предназначенное для возбуждения вибрации и используемое самостоятельно или в составе другого устройства |
|
4. Виброметрия |
Совокупность средств и методов измерения величин, характеризующих вибрацию |
|
5. Вибрационная защита |
Совокупность средств и методов уменьшения вибрации, воспринимаемой защищаемыми объектами |
|
6. Вибрационная устойчивость |
Свойство объекта при заданной вибрации выполнять заданные функции и сохранять в пределах норм значения параметров |
|
7. Вибрационная прочность |
Прочность при и после заданной вибрации |
|
8. Вибрационные испытания |
Испытания объекта при заданной вибрации |
|
9. Вибрационная диагностика |
Техническая диагностика, основанная на анализе вибрации объекта диагностирования |
|
10. Виброперемещение |
Составляющая перемещения, описывающая вибрацию |
|
11. Виброскорость |
Производная виброперемещения по времени |
|
12. Виброускорение |
Производная виброскорости по времени |
|
13. Рамах колебаний |
Разность между наибольшим и наименьшим значениями колеблющейся величины в рассматриваемом интервале времени |
|
14. Среднее квадратическое значение колеблющейся величины |
Квадратный корень из среднего арифметического или среднего интегрального значения квадрата колеблющейся величины в рассматриваемом интервале времени |
|
15. Периодические колебания |
Колебания, при которых каждое значение колеблющейся величины повторяется через равные интервалы времени
|
|
16. Период колебании |
Наименьший интервал времени, через который при" периодических колебаниях повторяется каждое значение колеблющейся величины |
|
17. Частота периодических колебаний |
Величина, обратная периоду колебаний |
|
18. Синхронные колебания |
Два или более одновременно совершающихся периодических колебания, имеющих равные частоты |
|
19. Гармонические колебания |
Колебания, при которых значения колеблющейся величины изменяются во времени по закону |
|
|
A = sin(wt+y), (10) . |
|
|
где t — время; A, w, у — постоянные параметры; А — амплитуда; wt+y — фаза; у — начальная фаза; w — угловая частота. |
|
20. Амплитуда гармонических колебаний |
Максимальное значение величины при гармонических колебаниях |
|
21. Сдвиг фаз синхронных колебаний |
Разность фаз двух синхронных гармонических колебаний в любой момент времени |
|
22. Угловая частота гармонических колебаний |
Производная по времени от фазы гармонических колебаний, равная частоте, умноженной на 2п |
|
23. Синфазные гармонические колебания |
Синхронные гармонические колебания с равными в любой момент времени фазами |
|
24. Биения |
Колебания, размах которых — периодически колеблющаяся величина и которые являются результатом сложения двух гармонических колебаний |
|
25. Частота биении |
Частота колебаний значений размаха при биениях, равная разности частот суммируемых колебаний |
|
26. Гармонический анализ колебаний |
Представление анализируемых колебаний в виде суммы гармонических колебаний |
|
27. Гармоника |
Гармоническая составляющая периодических колебаний |
|
28. Спектр колебаний |
Совокупность соответствующих гармоническим составляющим значений величины, характеризующей колебания, в которой указанные значения располагаются в порядке возрастания частот гармонических составляющих |
|
29. Спектр частот |
Совокупность частот гармонических составляющих колебаний, расположенных в порядке возрастания |
|
30. Амплитудный спектр |
Спектр колебаний, в котором величинами, характеризующими гармонические составляющие колебаний, являются их амплитуды |
|
31. Затухающие колебания |
Колебания с уменьшающимися значениями размаха |
|
32. Нарастающие колебания |
Колебания с увеличивающимися значениями размаха |
|
33. Логарифмический уровень колебаний |
Характеристика колебаний, сравнивающая две одноименные физические величины, пропорциональная десятичному логарифму отношения оцениваемого и исходного значений величины |
|
34. Полоса частот |
Совокупность частот в рассматриваемых пределах |
|
35. Декадная полоса частот |
Полоса частот, у которой отношение верхней граничной частоты к нижней равно 10 |
|
36. Октавная полоса частот |
Полоса частот, у которой отношение верхней граничной частоты к нижней равно 2 |
|
37. Полуоктавная полоса частот |
Полоса частот, у которой отношение верхней граничной частоты к нижней равно 2 |
|
38. Среднегеометрическая частота полосы |
Квадратный корень из произведения граничных частот полосы |
|
39. Бегущая волна |
Распространение возмущения в среде |
|
40. Продольная волна |
Волна, направление распространения которой коллинеарно траекториям колеблющихся точек среды |
|
41. Поперечная волна |
Волна, направление распространения которой ортогонально траекториям колеблющихся точек среды |
|
42. Стоячая волна |
Состояние среды, при котором расположение максимумов и минимумов перемещений колеблющихся точек среды не меняется во времени |
|
43. Узел колебаний |
Неподвижная точка среды при стоячей волне |
|
44. Пучность колебаний |
Точка среды при стоячей волне, в которой размах перемещений имеет максимум |
|
45. Форма колебаний системы |
Конфигурация совокупности характерных точек системы, совершающей периодические колебания, в момент времени, когда не все отклонения этих точек от их средних положений равны нулю |
|
46. Случайные колебания |
Колебания, представляющие собой случайный процесс |
|
47. Вынуждающая сила |
Переменная во времени внешняя сила, не зависящая от состояния системы и поддерживающая ее вибрацию |
|
48. Демпфирование вибрации |
Уменьшение вибрации вследствие рассеяния механической энергии |
|
49. Восстанавливающая сила |
Сила, возникающая при отклонении системы от со |
|
|
стояния равновесия и направленная противоположно этому отклонению |
|
50. Коэффициент жесткости |
Взятая с противоположным знаком производная характеристика восстанавливающей силы или момента |
|
51. Коэффициент податливости |
Величина, обратная коэффициенту жесткости |
|
52. Свободные колебания |
Колебания системы, происходящие без переменного внешнего воздействия и поступления энергии извне |
|
53. Вынужденные колебания |
Колебания системы, вызванные и поддерживаемые силовым и кинематическим возбуждением |
|
54. Автоколебания |
Колебания системы, возникающие в результате самовозбуждения |
|
55. Собственная частота колебаний линейной системы |
Любая из частот свободных колебаний линейной системы |
|
56. Собственная форма колебаний системы |
Форма колебании линейной системы, колеблющейся с одной из собственных частот |
|
57. Резонансные колебания |
Вынужденные колебания системы, соответствующие одному из максимумов амплитудно-частотной характеристики |
|
58. Амплитудно-частотная характеристика |
Зависимость амплитуды вынужденных колебаний от частоты гармонического возбуждения с постоянной амплитудой |
|
59. Активная виброзащита |
Вибрационная защита, использующая энергию дополнительного источника |
|
60. Пассивная виброзащита |
Вибрационная защита, не использующая энергию дополнительного источника |
|
61. Виброизоляция |
Метод вибрационной защиты посредством устройств, помещаемых между источником возбуждения и защищаемым объектом |
|
62. Динамическое гашение вибрации |
Метод вибрационной защиты посредством присоединения к защищаемому объекту системы, реакции которой уменьшают размах вибрации объекта в точках присоединения системы |
|
63. Виброизолятор |
Устройство, осуществляющее виброизоляцию |
|
64. Демпфер |
Виброзащитное устройство или его часть, создающая демпфирование вибрации |
|
65. Динамический виброгаситель |
Устройство, осуществляющее динамическое гашение вибрации |
|
Примечание. Термины и определения установлены [1]. |
|
Список использованной литературы
1. ГОСТ 24346-80. Вибрация. Термины и определения.
2. ГОСТ 25364-82. Агрегаты паротурбинные стационарные. Нормы вибрации и общие требования к проведению измерений.
3. ГОСТ 12.4.012-83. ССБТ. Вибрация. Средства измерения и контроля вибрации на рабочих местах. Технические требования.
4. ГОСТ 26043-83. Вибрация. Динамические характеристики стационарных машин. Основные положения.
5. ГОСТ 12.1.012-90. ССБТ. Вибрационная безопасность. Общие требования.
6. СН 245-71. Санитарные нормы проектирования промышленных предприятий.
7. СНиП 2.02.05-87. Фундаменты машин с динамическими нагрузками.
8. Динамический расчет специальных инженерных сооружений и конструкций / Под ред. проф. Б.Г. Коренева и проф. А.Ф. Смирнова.— М.: Стройиздат, 1986.
9. Измерение вибрации сооружений / Под ред. д-ра техн. наук И.С. Шейнина.— Л.: Стройиздат, 1974.
10. Инструкция по мерам борьбы с вибрационными воздействиями технологического оборудования при проектировании зданий и сооружений промышленности нерудных строительных материалов.— М.: Издательство литературы по строительству, 1968.
11 Инструкция по расчету несущих конструкций промышленных зданий и сооружений на динамические нагрузки.— М.: Издательство литературы по строительству, 1970.
12. Правила технической эксплуатации электрических станций и сетей Российской Федерации: РД 34.20.501-95.— М. СПО ОРГРЭС, 1996.
13. Рекомендации по усилению железобетонных конструкций зданий и сооружений реконструируемых предприятий. Ч. 4. Виброзащита существующих конструкций.— Харьков: Харьковский Промстройниипроект, 1985.
14. Справочник по динамике сооружений / Под ред. проф. Б.Г. Коренева и проф. И.М. Рабиновича.— М.: Стройиздат, 1972.
15. А.И. Абашидзе, Ф.В. Сапожников, А.Т. Казанджян. Фундаменты машин тепловых электростанций.— М.: Энергия, 1975.
16. А.С. Гольдин. Устранение вибраций турбоагрегатов на тепловых электростанциях.— М.: Энергия, 1980.
17. Б.Т. Рунов. Исследование и устранение вибраций паровых турбоагрегатов.— М.: Энергоиздат, 1982.
18. В.П. Осоловский, Д.Г. Венгеровский, Я.Л. Кранцфельд. Эксплуатация фундаментов энергетического оборудования ТЭС.— М.: Энергия, 1980.
19. Н.С. Швец, В.Л. Седин, Ю.А. Киричек. Конструктивные способы снижения вибраций фундаментов машин с динамическими нагрузками.—М.: Стройиздат, 1987.
ОГЛАВЛЕНИЕ
1. Общие положения
2. Причины повышенной вибрации строительных конструкций
3. Особенности обследования динамического состояния фундаментов оборудования
4. Особенности обследования динамического состояния строительных конструкций
5. Измерительная аппаратура
6. Обработка и анализ материалов измерений
7. Мероприятия по снижению уровня колебаний фундаментов и строительных конструкций
Приложение. Термины и определения
Список использованной литературы
