СН 551-82, часть 3
6. Сварочная машина МСП-5М
Предназначена для сварки термопластов газовым теплоносителем.
Техническая характеристика
|
Напряжение питания, В: |
|
|
питающей сети ..................................................... |
220 |
|
нагревателя горелки ............................................ |
36 |
|
Потребляемая мощность, кВт ................................. |
1,5 |
|
Максимальная температура теплоносителя, ° С .... |
350 |
|
Скорость сварки, м/мин ........................................... |
0,8-11,0 |
|
Расстояние между соплом горелки и свариваемой пленкой, мм ............................................................... |
5 |
|
Масса, кг ................................................................... |
280 |
7. Сварочная машина МСП-11к
Предназначена для контактно-тепловой сварки крупногабаритных изделий из полиэтиленовой пленки. Сварка производится нагреваемой металлической лентой через фторопластовую прокладку.
Техническая характеристика
|
Напряжение питания, В ............................................ |
36 |
|
Ширина шва, мм ....................................................... |
5 |
|
Температура нагрева ленты, ° С ............................... |
До 300 |
|
Давление сварки, МПа ............................................. |
До 0,2 |
|
Скорость движения установки, м/мин .................... |
1- 15 |
|
Габариты, мм: |
|
|
длина ..................................................................... |
1400 |
|
ширина ................................................................. |
1100 |
|
высота .................................................................. |
1300 |
|
Масса, кг ................................................................... |
235 |
8. Сварочная машина МСП-12
Предназначена для полуавтоматической сварки нагретым газом полимерных пленок. При помощи машины можно получать нахлесточные и Т-образные швы.
Техническая характеристика
|
Напряжение питания, В ............................................ |
36 |
|
Ширина шва, мм ....................................................... |
4 |
|
Температура теплоносителя, ° С .............................. |
До 350 |
|
Давление головки на свариваемые пленки, МПа .. |
До 0,1 |
|
Скорость сварки, м/мин ........................................... |
1- 15 |
|
Габариты, мм: |
|
|
длина ..................................................................... |
1250 |
|
ширина ................................................................. |
1050 |
|
высота .................................................................. |
1080 |
|
Масса, кг ................................................................... |
235 |
9. Сварочный экструдер ПСТ-2 (разработка ВНИИКоррозии)
Предназначен для сварки термопластичных пленок с использованием гранул нахлесточным швом в цеховых и полевых условиях.
Техническая характеристика
|
Напряжение питания, В: |
|
|
привода ................................................................ |
220 |
|
нагревателя ......................................................... |
36 |
|
Диаметр фильеры, мм: |
|
|
в полевых условиях ............................................ |
0,8 - 1,0 |
|
в цеховых “ ............................................. |
0,5 - 0,7 |
|
Суммарная толщина свариваемых пленок, мм .... |
До 1 |
|
Скорость сварки, м/мин .......................................... |
8 - 10 |
10. Ручной аппарат РЭСУ-500 (разработка Донецкого Промстрой-инипроекта).
Предназначен для экструзионной сварки термопластичных материалов и состоит из экструзионного сварочного пистолета прямоточного типа и пульта управления. В качестве присадочного материала применяется пруток диаметром 4 мм.
Техническая характеристика
|
Напряжение питания, В: |
|
|
пульта ................................................................... |
220 |
|
нагревателей ........................................................ |
24 - 4 |
|
Производительность, г/ч ......................................... |
500 |
|
Расход теплоносителя, м3 /мин ................................ |
До 0,5 |
|
Скорость сварки, м/мин .......................................... |
0,8 |
|
Габариты, мм: |
|
|
пульта управления .............................................. |
320х187х222 |
|
сварочного пистолета ........................................ |
270х98х230 |
|
Масса, кг: |
|
|
пульта управления .............................................. |
20 |
|
сварочного пистолета ......................................... |
1,5 |
11. Полуавтомат ПЭСУ-2000 (разработка Донецкого Промстрой-ниипроекта).
Предназначен для экструзионной сварки термопластичных материалов. Полуавтоматичность режима сварки достигается за счет установки сварочного устройства на самопередвигающуюся тележку и снабжения его механизмом слежения за свариваемым швом.
Техническая характеристика
|
Напряжение питания, В: |
|
|
пульта .................................................................. |
220 |
|
нагревателей ....................................................... |
90 - 150 |
|
Производительность, г/ч ........................................ |
1800-2000 |
|
Скорость сварки, м/мин ......................................... |
До 2,5 |
|
Габариты, мм: |
|
|
пульта управления ............................................. |
340х200х240 |
|
сварочного трактора ......................................... |
640х450х195 |
|
Масса, кг: |
|
|
пульта управления ............................................. |
15 |
|
сварочного трактора ......................................... |
25 |
12. Полуавтомат СА-124
Состоит из ручного экструдера и пульта управления. В процессе сварки присадочный пруток захватывается двумя профильными роликами, а затем расплавляется в трубе контактного нагревателя.
Техническая характеристика
|
Диаметр присадочного прутка, мм ......................... |
3 |
|
Расход присадочного материала, кг/ч .................... |
0,35 |
|
Температура присадочного материала, ° С ............ |
150 - 300 |
|
Напряжение питания, В ........................................... |
220 |
|
Габариты, мм: |
|
|
экструдера ............................................................ |
240х50х170 |
|
пульта управления .............................................. |
350х27х450 |
|
Масса, кг: |
|
|
экструдера ........................................................... |
1,15 |
|
пульта управления .............................................. |
17 |
13. Инфракрасный излучатель “Пилад-220”
Имеет два параболических отражателя, в фокусе которых установлены кварцевые лампы КИ-220-1000. Прижимной элемент (формующая пластинка) имеет продольную прорезь 230х16 мм.
Техническая характеристика
|
Ширина шва, мм ...................................................... |
8 - 10 |
|
Скорость сварки, м/мин .......................................... |
0,5 - 2,5 |
|
Напряжение питания, В .......................................... |
220 |
|
Габариты, мм: |
|
|
длина ................................................................... |
109 |
|
ширина ................................................................ |
375 |
|
высота ................................................................. |
220 |
|
Масса, кг .................................................................. |
8,5 |
|
Срок службы лампы, ч ........................................... |
200 |
ПРИЛОЖЕНИЕ 7
ЖУРНАЛ СВАРКИ ПОЛОТНИЩ
|
№ полот-нища |
Дата изготовления полот-нища |
Паспорт-ные данные плен- ки |
Размеры полот-нища, м2 |
Масса полот-нища, кг |
Способ и режим свар-ки |
Заме-чен-ные дефекты и способы их устра-нения |
Сведения об отборе образ-цов для испы-таний |
Под- пись ответст-вен- ного лица |
При- ме- ча- ния |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 8
ПАСПОРТ ПОЛОТНИЩА
1. Объект ________________________________________________
2. Номер полотнища по схеме размещения ____________________
3. Размеры полотнища _____________________________________
4. Масса полотнища _______________________________________
5. Дата __________________________________________________
6. Подпись ответственного лица _____________________________
ПРИЛОЖЕНИЕ 9

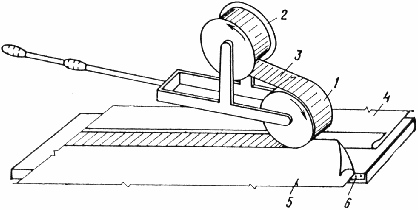

СХЕМА ПРИСПОСОБЛЕНИЯ ДЛЯ СОЕДИНЕНИЯ ПЛЕНОК ПРИ
ПОМОЩИ ЛЕНТЫ ПОЛИЭТИЛЕНОВОЙ
С ЛИПКИМ СЛОЕМ
1 — каток с резиновым покрытием; 2 — катушка с лентой; 3 — лента; 4, 5— полотнище полиэтиленовой пленки; 6 — доска, обтянутая клеенкой (пленкой)
