СН 551-82

Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов.

ГОСУДАРСТВЕННЫЙ КОМИТЕГ СССР

ПО ДЕЛАМ СТРОИТЕЛЬСТВА

(ГОССТРОЙ СССР)

__________________________________________________________

ИНСТРУКЦИЯ

ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

ПРОТИВОФИЛЬТРАЦИОННЫХ УСТРОЙСТВ

ИЗ ПОЛИЭТИЛЕНОВОЙ ПЛЕНКИ

ДЛЯ ИСКУССТВЕННЫХ ВОДОЕМОВ

СН 551-82

Утверждена постановлением

Государственного комитета СССР по делам строительства

от 31 мая 1982 г.148

Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов. СН 551-82/Госстрой СССР.—М.: Стройиздат, 1983. — 40с.

Содержит материалы, необходимые для проектирования противофильтрационных устройств из полиэтиленовой пленки, применяемых в конструкциях земляных сооружений водохранилищ, хвостохранилищ, различных накопителей производственных сточных вод и обеспечивающих охрану подземных и поверхностных вод от загрязнения. Приведены требования, предъявляемые к строительству экранов из полиэтиленовой пленки.

Для инженерно-технических работников проектных и строительных организаций, а также работников служб эксплуатации систем водоснабжения и канализации.


Разработана ВНИИ ВОДГЕО Госстроя СССР, ВНИИводполимер Минводхоза СССР, ВНИИГ им. Б.Е.Веденеева Минэнерго СССР, СевНИИГиМ Минводхоза РСФСР, ВНИИК Минхимпрома.

Редакторы: инж. Б.В.Тамбовцев (Госстрой СССР); кандидаты техн. наук В.М.Павилонский (ВНИИ ВОДГЕО); И.Е.Кричевский (ВНИИводполимер); В.Д.Глебов (ВНИИГ); Н.А.Кильдишев, В.А.Крупин (СевНИИГиМ).



Строительные нормы

СН 551-82

Государственный

комитет СССР

по делам

строительства

(Госстрой СССР)

Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов


1. Общие положения

ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Требования настоящей Инструкции должны выполняться при проектировании и строительстве противофильтрационных устройств из полиэтиленовой пленки для водоемов чистой воды, накопителей жидких отходов (накопителей промышленных сточных вод, биологических прудов, накопителей дождевых сточных вод, прудов-отстойников, бассейнов-испарителей), накопителей твердых отходов (хвостохранилищ, золоотвалов теплоэлектростанций, шламохранилищ, навозохранилищ, огаркохранилищ, городских свалок) и противопожарных водоемов.

Под противофильтрационным устройством из полиэтиленовой пленки (или пленочным противофильтрационным устройством) понимаются конструкции, включающие пленочный элемент, обеспечивающий водонепроницаемость всего устройства, подстилающий и защитный слои.

1.2. В Инструкции приведены специфические требования, которые должны учитываться при проектировании и строительстве противофильтрационных устройств из полиэтиленовой пленки. Проектирование и строительство водоемов и накопителей и входящих в их состав сооружений должны выполняться в соответствии с нормативными документами: главами СНиП по проектированию плотин из грунтовых материалов, сооружений мелиоративных систем, оснований гидротехнических сооружений; правилами по производству и приемке работ сооружений гидротехнических, транспортных, энергетических и мелиоративных систем.

Внесена ВНИИ ВОДГЕО

Госстроя СССР

Утверждена постановлением

Государственного комитета

СССР по делам строительства

от 31 мая 1982 г. № 148

Срок

введения

в действие

1 января 1983 г.

1.3. Противофильтрационные устройства из полиэтиленовой пленки следует применять при строительстве накопителей жидких и твердых отходов при напоре, как правило, до 0,2 МПа. При строительстве водоемов чистой воды величина напора, действующего на пленочное противофильтрационное устройство, должна соответствовать требованиям главы СНиП по проектированию плотин из грунтовых материалов.

Применение противофильтрационных устройств из полиэтиленовой пленки в накопителях жидких и твердых отходов не допускается в следующих случаях:

а) если в жидких и твердых отходах содержатся загрязнения в растворенном, коллоидном или нерастворенном состоянии, к химическому составу и поверхностно-активному воздействию которых полиэтиленовая пленка не обладает надлежащей стойкостью;

б) если температура элемента, закрытого защитным слоем толщиной 0,5 м, будет превышать в процессе эксплуатации плюс 20 °С;

в) если при отрицательной температуре наружного воздуха не представляется возможным обеспечить соответствие качества подстилающего и защитного слоев требованиям пп. 2.5 и 2.6 настоящей Инструкции, а качества пленочного элемента — требованиям сплошности и прочности швов и требованиям пп. 5.34, 5.54, 5.58—5.63 настоящей Инструкции;

г) если в основании сооружений залегают грунты, не удовлетворяющие требованиям, предъявляемым главой СНиП по проектированию плотин из грунтовых материалов, а также если это грунты, склонные к неравномерным деформациям, вечномерзлые или нестойкие к агрессивному действию складируемых промышленных отходов;

д) при возможности образования морозобойных трещин в основании.

П р и м е ч а н и е. Применение пленочных противофильтрационных устройств требует обоснования в случаях:

наличия в сточных водах загрязнений, не указанных в табл. 5 прил. 1;

возможности механической или химической суффозии грунтов подстилающего слоя и основания;

наличия в основании просадочных или пучинистых грунтов.

ОСНОВНЫЕ ТИПЫ
ПЛЕНОЧНЫХ ПРОТИВОФИЛЬТРАЦИОННЫХ УСТРОЙСТВ

1.4. Противофильтрационные устройства из полиэтиленовой пленки подразделяются на:

а) экраны, устраиваемые на поверхности напорных откосов плотин, дамб, берегов, а также по дну чаши водоема (рис. 1, а) и основанию дамбы (рис. 1, д);

б) диафрагмы вертикальные (рис. 1, в, г) или наклонные (рис. 1, б), устраиваемые в теле плотин или дамб;

в) понуры, являющиеся продолжением экранов и устраиваемые на участке дна водоема, примыкающем с напорной стороны к плотине или дамбе.

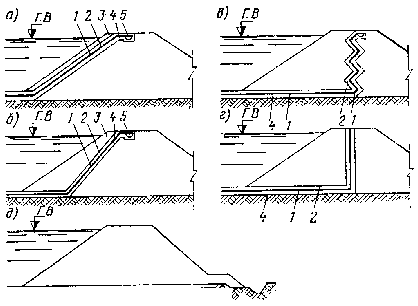

Рис. 1. Типы пленочных противофильтрационных устройств накопителей

а, д — экраны; б, в, г — наклонная и вертикальные диафрагмы; 1 — пленочное покрытие; 2 — защитный слой грунта: грунта; 3 - пригрузка; 4 - подстилающий слой грунта; 5—крепление края пленочного покрытия; 6 — дренаж.

1.5. По конструкции поперечного профиля противофильтрационные устройства из полиэтиленовой пленки могут быть прямыми (см. рис. 1, а, б, г) или ступенчатыми (см. рис. 1, в).

Применение ступенчатых конструкций диктуется условиями производства работ.

1.6. Для плотин (дамб) из малопроницаемых грунтов, располагающихся непосредственно на поверхности земли, по условиям производства работ допускается укладывать в основании дамбы экран с перехватывающим дренажом, обеспечивающим сбор и отвод фильтрационных вод (рис. 1, д).

КОНСТРУКЦИИ ПЛЕНОЧНЫХ
ПРОТИВОФИЛЬТРАЦИОННЫХ УСТРОЙСТВ

1.7. Конструкции противофильтрационных устройств из полиэтиленовых пленок следует принимать однослойными (рис. 2), двухслойными или комбинированными (рис. 3).

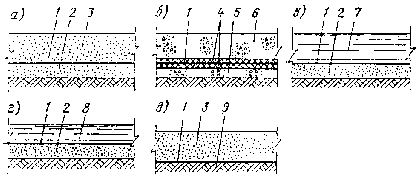

Рис. 2. Варианты конструкций однослойного противофильтрационного устройства из полиэтиленовой пленки

а — подстилающий и защитный слои из песка; б — подстилающий и защитный слои из несвязного грунта с включениями остроугольных частиц, полиэтиленовая пленка защищена прокладками; в — защитный слой из воды, подстилающий — из песка; г — защитный слой из шламов, подстилающий — из песка; д — подстилающий слой из местного грунта, защитный — из песка: 1 —полиэтиленовая пленка; 2 — подстилающий слой из грунта; 3—защитный слой из грунта; 4 — защитные прокладки; 5, 6 — соответственно подстилающий и защитный слои из несвязного грунта с включениями остроугольных частиц; 7—слой воды; 8 — слой шлама; 9 — основание

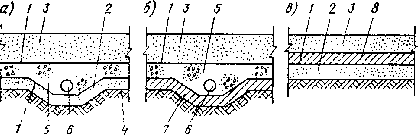

Рис. 3. Конструкции двухслойного (а, б) и комбинированного (а)
противофильтрационного устройства из полиэтиленовой пленки

а — верхний и нижний противофильтрационные слои выполнены из пленки; б — верхний противофильтрационный слой выполнен из пленки, нижний — из уплотненной глины; в — противофильтрационный слой выполнен из пленки, поверх которой отсыпан глинистый грунт;1 — полиэтиленовая пленка: 2 —подстилающий слой из грунта; 3 — защитный слой из грунта; 4 — основание; 5— дренажный слой; 6 — дренажная труба; 7 — слой уплотненного глинистого грунта; 8 — слой глинистого грунта

1.8. Пленочные противофильтрационные устройства должны, как правило, выполняться однослойными из пленочного элемента, укладываемого на подстилающий слой и закрываемого сверху защитным слоем (см. рис. 2, а). Использование в качестве защитного слоя воды или шламов (см. рис. 2, в, г) должно быть обосновано в проекте.

1.9. Однослойное пленочное противофильтрационное устройство, выполняемое с применением защитных прокладок, укладываемых с обеих сторон пленочного элемента (см. рис. 2, б), допускается устраивать при наличии в грунтах подстилающего и защитного слоев частиц, которые могут повредить пленочный элемент.

1.10. Двухслойное пленочное противофильтрационное устройство, состоящее из двух пленочных элементов, разделенных дренажным слоем из песка, отвечающего требованиям пп. 2.5 и 2.6 настоящей Инструкции, подстилающего и защитного слоев (см. рис. 3, а), должно применяться при наличии в сточной жидкости токсичных загрязнений.

1.11. Для уменьшения водопроницаемости в двухслойном пленочном противофильтрационном устройстве следует заменить нижний пленочный элемент слоем уплотненного глинистого грунта (рис. 3, б), создать в дренажном слое вакуум (порядка 0,01 МПа) и отводить жидкость из дренажного слоя.

При этом слой глинистого грунта (суглинок, глина) после уплотнения должен иметь толщину не менее 0,6 м и плотность сухого грунта не менее 1,6 г/см3 .

1.12. Комбинированное пленочное противофильтрационное устройство должно состоять из пленочного элемента и уложенного поверх него глинистого слоя, а также подстилающего и защитного слоев (рис. 3, в).

1.13. Толщина защитного слоя из грунта должна быть не менее 0,5 м; при этом грунт защитного слоя должен удовлетворять требованиям пп. 2.5 и 2.6 настоящей Инструкции.

1.14. Для защитного слоя могут быть использованы шламы, зола ТЭЦ, удовлетворяющие требованиям п. 2.5 и 2.6 настоящей Инструкции.

1.15. На горизонтальных участках накопителей допускается использование в качестве защитного слоя воды или пульпы толщиной не менее 0,15 м. Возможность замены грунта слоем жидкости и метод конструктивно-технологического выполнения этого мероприятия должны быть обоснованы.

1.16. Сопряжение подстилающего слоя с основанием и расчет переходных зон должны производиться в соответствии с требованиями главы СНиП по проектированию плотин из грунтовых материалов.

1.17. Откосы плотин и дамб должны быть защищены в соответствии с требованиями главы СНиП по проектированию плотин из грунтовых материалов специальными креплениями, рассчитанными на неблагоприятное воздействие ряда факторов: волн, льда, течений воды, плавающих предметов, атмосферных осадков и прочих климатических факторов; при этом следует учитывать возможность изменений уровня воды в водоеме.

2. Требования к материалам

ПОЛИМЕРНЫЕ МАТЕРИАЛЫ

2.1. Для строительства пленочных противофильтрационных устройств следует применять полиэтиленовую пленку по ГОСТ 10354—82. Данные о свойствах и параметрах полиэтиленовой пленки приведены в прил. 2. Возможность использования нестабилизированной пленки должна быть обоснована в проекте.

2.2. Ленту полиэтиленовую с липким слоем по ГОСТ 20477—75 надлежит применять для склеивания и устранения дефектов (п. 5.64) пленочных противофильтрационных устройств на горизонтальных участках водоемов с чистой водой и накопителей навоза при температуре наружного воздуха от 0 до 25 °С. В остальных случаях использование липкой полиэтиленовой ленты должно быть обосновано в проекте. Данные о свойствах и параметрах ленты приведены в прил. 3.

2.3. При сварке полиэтиленовой пленки экструдированной присадкой сварочным пистолетом ПСТ-2 применяются гранулы полиэтилена низкой плотности марок 15803-020, 11304-040, 11503-070, 11003-020, 15903-020 высшего или первого сорта.

2.4. При сварке полиэтиленовой пленки ручным аппаратом РЭСУ-500 применяется пруток диаметром 4 ± 0,2 мм, изготавливаемый из материала свариваемой пленки.

ГРУНТОВЫЕ МАТЕРИАЛЫ

2.5. Для создания грунтовых слоев (подстилающего и защитного) следует, как правило, применять песчаные грунты с частицами максимальной крупности до 5 мм. В грунте подстилающего и защитного слоев не должно быть льда, снега, камней, комьев грунта и других включений. Использование легких суглинков и супесей должно быть обосновано в проекте. Применение дробленых и естественных грунтов с крупнозернистыми частицами неокатанной формы не допускается.

2.6. Грунт подстилающего и защитного слоев должен быть стойким против агрессивного действия складируемой сточной жидкости. Содержание в грунте солей, растворимых в складируемой жидкости, не должно превышать 5 % по массе.

2.7. Для противофильтрационного глинистого слоя следует применять глинистые грунты (суглинки, глины), удовлетворяющие требованиям главы СНиП по проектированию плотин из грунтовых материалов к грунтам, используемым для создания противофильтрационных элементов плотин и стойким к агрессивному действию сточной жидкости.

ПРОЧИЕ МАТЕРИАЛЫ

2.8. В качестве прокладок рекомендуется применять рубероид по ГОСТ 10923—76 марок РПП и РКМ, поролон (пенополиуретан) эластичный марки ППУ-Э-2 по МРТУ 6-05-925-63, ткань из стеклянных волокон по ГОСТ 19907—74, полиуретановый эластичный морозостойкий поропласт марки ППУ-ЭМ-1 по ТУ 6-05-413-71.

2.9. В качестве подкладок, предотвращающих прилипание расплавленного полиэтилена к контактной поверхности нагретого инструмента, следует использовать теплостойкие антиадгезионные материалы: фторопластовую пленку по ГОСТ 24222—80, целлюлозную пленку по ГОСТ 7730—74 или бумажную кальку натуральную по ГОСТ 892—70 толщиной от 0,05 до 0,15 мм.

2.10. При устройстве сопряжения полиэтиленового элемента с сооружениями рекомендуется применять резиновые и резинотканевые пластины по ГОСТ 7338—77, шнур резиновый круглого и прямоугольного сечений по ГОСТ 6467—79, нефтяные изоляционные битумы по ГОСТ 9812—74, битумно-резиновую изоляционную мастику по ГОСТ 15836—79.

3. Расчетные характеристики материалов и характеристики
складируемой жидкости

3.1. Для проектирования пленочных противофильтрационных устройств искусственных водоемов расчетные характеристики грунтов следует устанавливать по результатам испытаний.

  1. Для грунтов, используемых в подстилающем и защитном слоях, должны регламентироваться следующие характеристики:

зерновой состав;

плотность;

коэффициент трения материала подстилающего и защитного слоев по полиэтилену;

содержание водорастворимых солей;

содержание органических примесей;

содержание и состав солей, растворимых в складируемой сточной жидкости.

  1. Для грунтов, предназначенных для устройства противофильтрационного глинистого слоя, в соответствии с требованиями главы СНиП по проектированию плотин из грунтовых материалов должны регламентироваться следующие характеристики:

зерновой состав;

границы пластичности (текучести и раскатывания) и максимальная молекулярная влагоемкость;

плотность;

влажность;

показатели фильтрационной прочности;

содержание в грунте водорастворимых солей;

количество и степень разложения органических примесей.

Кроме того, следует определять: количество солей, растворимых в складируемой жидкости; оптимальную влажность грунта; коэффициент фильтрации грунта, уплотненного до требуемого проектом значения плотности сухого грунта, и пределы его изменения в результате фильтрации сточной жидкости.

  1. При проектировании пленочного противофильтрационного устройства должны регламентироваться следующие характеристики сточной жидкости:

рН;

химический состав;

плотность;

температура.

Расчетные характеристики стоков следует определять: на действующих предприятиях — по результатам физико-химических анализов; для проектируемых предприятий — по данным, полученным на аналогичных предприятиях, или по заданной технологии.

4. Проектирование пленочных противофильтрационных устройств

РАСЧЕТ ТОЛЩИНЫ ПЛЕНОЧНОГО ЭЛЕМЕНТА

4.1. Для постоянных сооружений при напорах до 5 м и временных сооружений при напорах до 10 м и грунтах подстилающего и защитного слоев, отвечающих требованиям пп. 2.5 и 2.6 настоящей Инструкции, но не содержащих частиц размером более 2 мм, толщину полиэтиленовой пленки следует принимать 0,2 мм. При более высоких напорах или грунтах, содержащих частицы крупнее 2 мм, толщина пленочного элемента определяется расчетом.

4.2. Толщину пленочного элемента исходя из условия обеспечения сплошности (неповреждаемости) следует определять по формуле

, (1)

где d  — толщина пленки, мм;

dзep  — минимальный диаметр самой крупной фракции грунта, рассеянного с использованием стандартных сит, мм;

Кп — коэффициент эффективности дополнительных защитных прокладок, который следует принимать по табл. 1 (при отсутствии прокладок Кп = 1);

q  — нагрузка, принимаемая для экрана как большее из двух значений, вычисленных для строительного периода (грунт защитного слоя, транспортные или уплотняющие механизмы) или эксплуатационного периода (грунт защитного слоя, слой воды и аккумулируемый в накопителе осадок). Нагрузка на диафрагму определяется для строительного периода в зависимости от давления механизмов, передающегося защитным слоем грунта, а для эксплуатационного периода — от давления упорных призм, МПа.

Значение нагрузки q от массы механизмов на пневматическом ходу следует принимать по табл. 2 в зависимости от давления воздуха в шине, для механизмов на гусеничном ходу — по паспортным данным.

4.3. Толщину пленочного элемента по допускаемым напряжениям при растяжении от действия гидростатического давления следует определять по формуле

, (2)

где qr  — гидростатическое давление, МПа;

Е  — модуль упругости материала пленки, принимаемый 120 МПа (1200 кгс/см2 ) ;

s доп  — допускаемое напряжение при растяжении материала пленки, принимаемое равным 1 МПа (10 кгс/см2 ) для временных и 0,5 МПа (5 кгс/см2 ) — для постоянных сооружений.

Если толщина пленочного элемента, рассчитанная по формуле (2), , следует продолжить расчет по зависимости

. (3)

Если толщина пленочного элемента, рассчитанная по формуле (3), , то толщину пленки следует принимать равной:

. (4)

4.4. Толщину пленочного элемента, определенную расчетом, следует округлять до ближайшей стандартной в сторону увеличения толщины или в сторону уменьшения не более чем на 5 %.

4.5. Толщина пленочного элемента должна приниматься по наибольшей величине из определенных по формулам (1)—(4), но не менее 0,2 мм.

4.6. При использовании местных грунтов в качестве материала для подстилающего слоя необходимо исключить возможность образования в процессе строительства и эксплуатации трещин и вертикальных смещений поверхности грунта.

  1. Необходимость применения дополнительных защитных прокладок по табл. 1 следует определять в зависимости от конкретных условий строительства: толщины пленки, крупности фракций грунта, наличия в грунте угловатых частиц, технологии отсыпки защитного слоя и технологии устройства глинистого слоя поверх пленки.

Т а б л и ц а 1

Вид прокладки

Кп

Рубероид марок РПП

5,0

“ “ РКМ

2,0

Стеклоткань:


1 слой

2,0

2 “

2,5

3 “

3,0

Поролон (пенополиуретан) 10 мм

2,0

Пленка полиэтиленовая 0,2 мм

1,5

Т а б л и ц а 2

Давление воздуха в шине, МПа

(кгс/см2 )

Давление на грунт, МПа

(кгс/см2 )

0,1 (1,0)

0,25 (2,5)

0,2 (2,0)

0,40 (4,0)

0,3 (3,0)

0,50 (5,0)

0,4 (4,0)

0,57 (5,7)

0,5 (5,0)

0,62 (6,2)

0,6 (6,0)

0,71 (7,1)

РАСЧЕТ УСТОЙЧИВОСТИ ОТКОСОВ, ЭКРАНИРОВАННЫХ ПОЛИЭТИЛЕНОВОЙ ПЛЕНКОЙ

4.8. Расчет устойчивости грунтового откоса, имеющего противофильтрационное устройство из полиэтиленовой пленки, выполняется согласно требованиям главы СНиП по проектированию плотин из грунтовых материалов.

4.9. Устойчивость откоса, имеющего пленочное противофильтрационное устройство и грунтовый защитный слой, должна дополнительно проверяться для случая сдвига грунта защитного слоя по полиэтиленовому элементу.

4.10. Устойчивость на сдвиг по пленочному элементу грунтового слоя толщиной менее 5 м можно считать обеспеченной, если

, (5)

где y — угол наклона напорной грани (пленочного элемента) к горизонту;

з )доп  — допускаемый коэффициент запаса устойчивости грунта; величину (Кз )доп следует назначать согласно главе СНиП по проектированию плотин из грунтовых материалов;

m — коэффициент трения материала защитного слоя по полиэтиленовой пленке.

Заложение грунтового откоса под пленочным экраном должно быть не менее 1 : 3.

4.11. В проекте для оценки величины коэффициента трения материала защитного слоя по полиэтиленовой пленке можно пользоваться данными прил. 4. При проектировании сооружений с напором свыше 10 м величину m надлежит определять экспериментальным путем.

СОПРЯЖЕНИЯ ПЛЕНОЧНЫХ ПРОТИВОФИЛЬТРАЦИОННЫХ УСТРОЙСТВ С БЕРЕГАМИ, ДНОМ ВОДОЕМОВ
И ЭЛЕМЕНТАМИ БЕТОННЫХ СООРУЖЕНИЙ

4.12. Для предотвращения контактной фильтрации между пленочным элементом и примыкающими бетонными сооружениями или грунтовым (скальным) основанием должны приниматься меры, обеспечивающие надежное водонепроницаемое сопряжение (прил. 5, рис. 1- 9).

4.13. Для устранения возможности появления в пленочном элементе дополнительных растягивающих напряжений, возникающих от деформации грунта, рекомендуется придавать пленочному элементу выпуклость в сторону, противоположную направлению ожидаемых деформаций.

4.14. При возможности развития больших и неравномерных осадок и деформаций сооружения, особенно в местах примыкания пленочного элемента к откосам, основанию водоемов или бетонным сооружениям, надлежит предусматривать устройство компенсирующей складки (см. прил. 5, рис. 1, 2, 7, 10).

4.15. Сопряжение пленочного элемента с грунтовым (скальным) основанием надлежит осуществлять с помощью штрабы или зуба, заполненных пластичным материалом (глиной, суглинком и т. п.) или бетоном (см. прил. 5, рис. 1, 2).

Сопряжения пленочного элемента с пересекающими его трубами рекомендуется выполнять в соответствии с одним из вариантов, приведенных на рис. 8 и 9 прил. 5.

4.16. Размеры штрабы (зуба) и длину заделки края пленочного элемента назначают с таким расчетом, чтобы максимальный градиент фильтрационного потока, рассчитанный для наименьшего пути фильтрации в обход края элемента, уложенного в штрабу (зуб), не превышал величины допустимого градиента для материала заполнителя. Минимальная длина заделанного края должна быть 0,5 м.

4.17. Конструкция узла сопряжения по типу прикрепления края пленочного элемента к бетонному (железобетонному) элементу должна обеспечивать водонепроницаемость сопряжения. В качестве тонких уплотняющих прокладок могут быть использованы мягкая резина, по-лиуретановый, эластичный пенопласт. Для герметизации следует производить заливку или обмазку выполненного узла сопряжения битумной мастикой, разогретой до температуры не выше 75 °С. При этом необходимо принимать конструктивные меры, исключающие вытекание битумных мастик из узла под давлением воды.

4.18. При проектировании сопряжения по каждому типу следует предусматривать компенсирующую складку пленочного элемента в месте сопряжения длиной не менее 0,5 м, позволяющую устранить или максимально уменьшить возможные деформации пленочного элемента.

4.19. При проектировании сопряжения пленочного противофильтрационного устройства с элементами бетонных сооружений и металлическими (бетонными) трубами необходимо предусматривать защиту деталей сопряжения от коррозии.

5. Производство работ

5.1. В проекте производства работ по созданию противофильтрационного устройства из полиэтиленовой пленки дополнительно к вопросам, рассматриваемым в соответствии с требованиями инструкции по разработке этих проектов, необходимо отразить вопросы:

укладки пленочного устройства с учетом конкретных условий строительства;

организации контроля качества работ;

безопасного ведения работ;

доставки, разгрузки и хранения рулонов пленки;

изготовления, хранения и транспортировки на место укладки полотнищ, сваренных из пленки.

5.2. Строительство пленочных противофильтрационных устройств в зависимости от конкретных условий должно осуществляться по схеме с предварительным соединением пленки и изготовлением укрупненных пленочных полотнищ в цехе или по схеме с расстилкой и соединением рулонов на карте экранирования. Допускается сочетание обеих схем в пределах карт экранирования; при этом протяженность швов, свариваемых в полевых условиях, должна быть минимальной. Последовательность операций приведена на рис. 4.

Рис. 4. Последовательность операций при строительстве
противофильтрационных устройств из полиэтиленовой пленки

5.3. Работы по сварке и монтажу пленочных противофильтрационных устройств должны выполнять специально обученные рабочие.

5.4. Строительство противофильтрационного устройства из полиэтиленовой пленки, как правило, следует выполнять при положительной температуре воздуха. При отрицательной температуре следует обеспечивать соответствие качества грунтов подстилающего и защитного слоев требуемому (см. пп. 2.5 и 2.6), а качества пленочного элемента — требуемому по пп. 5.34, 5.54, 5.58—5.63 настоящей Инструкции.

5.5. Все работы по созданию пленочного противофильтрационного устройства должны оформляться актами освидетельствования скрытых работ.

5.6. Земляные работы при строительстве противофильтрационных устройств из полиэтиленовой пленки должны выполняться в соответствии с требованиями главы СНиП по производству и приемке работ по возведению земляных сооружений и сооружений гидротехнических, транспортных, энергетических и мелиоративных систем.

5.7. Устройство подстилающего слоя должно опережать работы по укладке и сварке в полевых условиях (склейке) рулонов (полотнищ) не более чем на объем работ двух смен по укладке и сварке пленки.

5.8. Устройство защитного слоя не должно отставать от работ по укладке и сварке в полевых условиях (склейке) рулонов (полотнищ) более чем на 72 ч.

5.9. Схему движения землеройных механизмов на карте экранирования по защитному слою следует назначать так, чтобы поворот бульдозера не превышал 15°. Разворот бульдозера на одной гусенице запрещается.

5.10. Временные землевозные дороги на карте экранирования не должны образовывать промежуточные валы при использовании имеющихся механизмов (бульдозеров, грейдеров-элеваторов).

5.11. Допускается создавать резервы грунта для устройства подстилающего и защитного слоев в пределах карты экранирования, но не на уложенном пленочном элементе.

5.12. Противофильтрационное устройство из полиэтиленовой пленки допускается укладывать на естественное основание из грунта, отвечающего требованиям главы СНиП по проектированию плотин из грунтовых материалов и пп. 2.5 и 2.6 настоящей Инструкции, с обязательной планировкой и укаткой его. На поверхности укатанного основания должны отсутствовать посторонние предметы, которые могут повредить пленку.

5.13. Подстилающим слоем должен быть слой грунта толщиной от 0,1 до 0,3 м. Грунт подстилающего слоя должен отвечать требованиям пп. 2.5 и 2.6 настоящей Инструкции. Толщину подстилающего слоя следует соблюдать с точностью до ±5 см.

5.14. Следует предусматривать меры, исключающие возможность образования скоплений воды на поверхности подстилающего слоя.

5.15. Подготовленная поверхность подстилающего слоя должна быть очищена от частиц грунта, не допускаемых по крупности и с острыми гранями, корневищ, ростков растений и других включений.

5.16. Проезд механизмов и автотранспорта по подготовленному подстилающему слою запрещается.

5.17. Основания и грунты подстилающего и защитного слоев должны быть обработаны гербицидами. Необходимость такой обработки обосновывается в проекте.

5.18. Вид грунта и толщина защитного слоя устанавливаются проектом согласно пп. 1.13, 2.5, 2.6 настоящей Инструкции.

5.19. Отсыпка и разравнивание защитного слоя производятся строительными механизмами. Допускается заезд на защитный слой толщиной не менее 0,5 м (при движении на пониженных скоростях) полностью загруженных автосамосвалов и бульдозеров. При надвижке грунта защитного слоя пионерным способом и его разравнивании между гусеницами бульдозера и пленкой должен быть слой грунта толщиной не менее 0,5 м.

5.20. Движение бульдозера при отсыпке и разравнивании защитного слоя грунта должно производиться вдоль соединительных швов.

5.21. При отсыпке и разравнивании защитного слоя грунт не должен попадать в пространство между пленкой в местах нахлесточного соединения.

5.22. При устройстве защитного слоя пленочного экрана на откосе движение бульдозеров по откосу допускается только снизу вверх при условии, что крутизна откоса соответствует паспортным данным бульдозера, а толщина защитного слоя равна не менее 0,8 м.

5.23. Крепление пленочного противофильтрационного устройства на гребне дамбы следует производить после окончания укладки защитного слоя на откосе.

5.24. Контроль качества подстилающего слоя должен заключаться в тщательном осмотре поверхности с целью проверки ее соответствия требованиям пп. 5.13—5.16 настоящей Инструкции и проведении контрольных замеров толщины слоя. На площади 100 м2 производиться не менее двух замеров толщины слоя.

5.25. Контроль качества защитного слоя должен заключаться в проверке его соответствия пп. 1.13, 2.5 и 2.6 и в замерах его толщины. На площади 100 м2 должно производиться не менее пяти замеров толщины слоя.

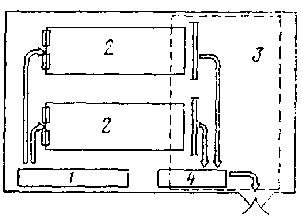

Рис. 5. Схема организации работ по изготовлению пленочных
полотнищ

1 — место хранения рулонов; 2 сварочные столы; 3 — зона действия крана; 4 - место хранения полотнищ

Рис. 6. Вариант размещения полотнищ на карте экранирования

1— основное полотнище; 2—боковое полотнище: 3 — угловое полотнище; 4 швы сварки в цехе; 5 — монтажные швы: 6 —часть экрана, заделываемая в траншею на гребне дамбы

Рис. 7. Защитная окантовка краев пленочного полотнища

1 — край полотнища; 2 — защитная окантовочная пленка; 3 — сварные швы

Рис. 8. Двойные сварные швы

а — Т-образный; б — нахлесточный

5.26. Все обнаруженные дефекты подстилающего и защитного слоев подлежат устранению.

5.27. При несоблюдении требований пп. 5.9, 5.19 и 5.20 настоящей Инструкции должны быть произведены снятие защитного слоя грунта, проверка целостности пленочного элемента и в случае необходимости — устранение дефектов.

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
