Пособие к ТСН 31-312-98 (МГСН 4.10-97) Выпуск 1, часть 3

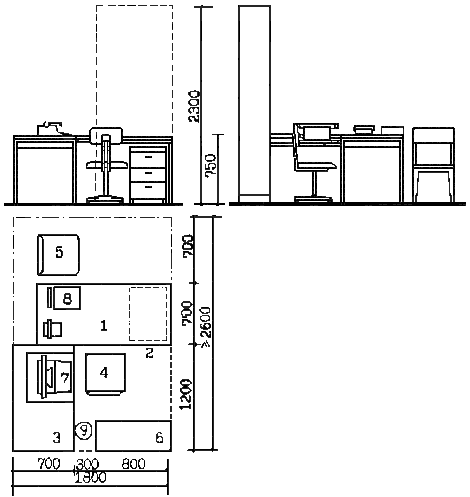

Рис. 5.6. РАБОЧИЕ МЕСТА СОТРУДНИКОВ

УПРАВЛЕНЧЕСКИХ И ХОЗЯЙСТВЕННЫХ ПОДРАЗДЕЛЕНИЙ БАНКА



1 - стол рабочий

6 - шкаф-картотека

2 - тумба

7 - персональный компьютер или пишущая машина

3 - стол для компьютера или пишущей машины

8 - факс

4 - стул подъемно-поворотный

9 - корзина для мусора

5 - стул

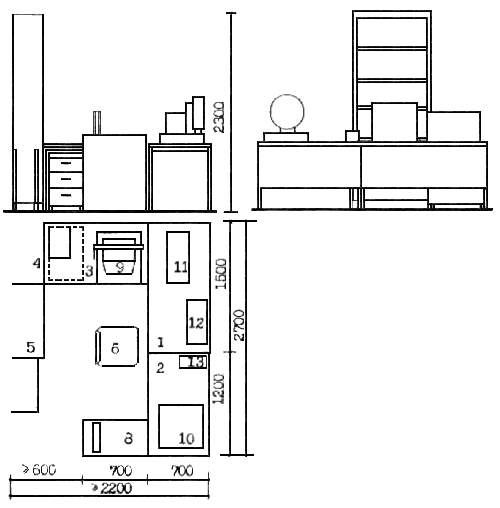

Рис. 5.7. РАБОЧЕЕ МЕСТО СЕКРЕТАРЯ В ПРИЕМНОЙ

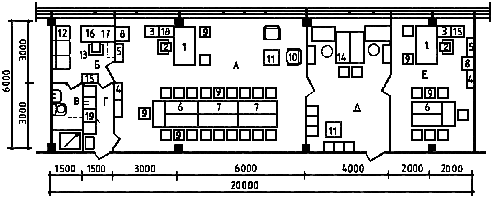

На рис. 5.8 показан пример решения блока помещений руководства центрального офиса коммерческого банка, а на рис. 5.9 - руководства его филиала.



А - кабинет руководства - 54 м

8 - сейф

Б - комната отдыха - 9 м

9 - стул

В - санитарный узел с душевой кабиной - 4,5 м

10 - кресло для отдыха

Г - помещение для обслуживания деловых встреч и совещаний - 4,5 м

11 - стол журнальный

Д - приемная - 24 м

12 - диван

Е - кабинет первого заместителя - 24 м

13 - стул подъемно-поворотный

1 - стол рабочий

14 - рабочее место секретаря

2 - кресло подъемно-поворотное

15 - шкаф для одежды

3 - стол компьютерный

16 - стол рабочий

4 - шкаф-витрина

17 - тумба

5 - шкаф для документов

18 - персональный компьютер

6, 7 - стол для совещаний

19 - набор кухонной мебели /бытовой/


Рис. 5.8. БЛОК ПОМЕЩЕНИЙ РУКОВОДСТВА КОММЕРЧЕСКОГО

БАНКА /ЦЕНТРАЛЬНЫЙ ОФИС/

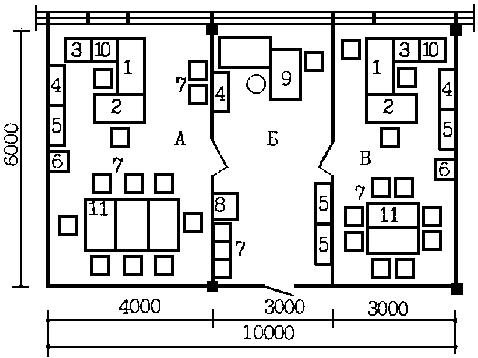

А - кабинет начальника - 24 м

6 - сейф

Б - приемная - 18 м

7 - стул для посетителей и участников совещаний

В - кабинет заместителя - 18 м

8 - стол журнальный

1 - стол рабочий

9 - рабочее место секретаря

2 - стол-приставка для посетителей

10 - персональный компьютер

3 - стол компьютерный

11 - стол для совещаний

4 - шкаф-витрина

12 - кресло подъемно-поворотное

5 - шкаф для документов



Рис. 5.9. БЛОК ПОМЕЩЕНИЙ РУКОВОДСТВА ФИЛИАЛА

КОММЕРЧЕСКОГО БАНКА

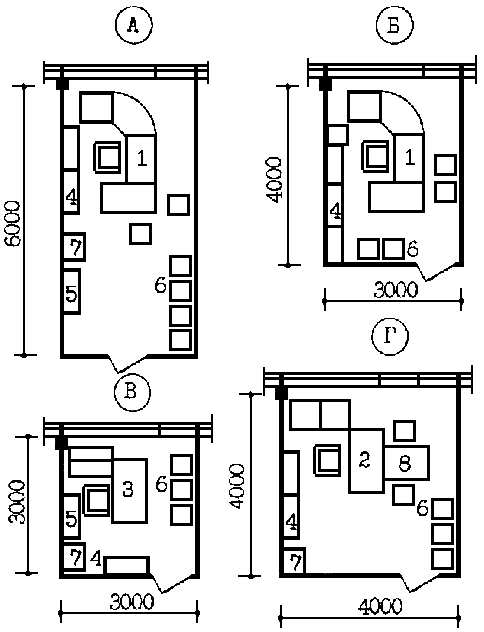

Планировка кабинетов начальников отделов показана на рис. 5.10, а общих рабочих комнат с числом сотрудников от двух до шести - на рис. 5.11 и 5.12.

А - кабинет площадью 18 м /количество мест для посетителей - до 6/

Б - кабинет площадью 12 м /количество мест для посетителей - до 4/

В - кабинет площадью 9 м /количество мест для посетителей - до 3/

Г - кабинет площадью 16 м /количество мест для посетителей - до 5/

1 - рабочее место руководителя отдела - см. рис. 5.2.

2 - рабочее место руководителя отдела - см. рис. 5.1

3 - рабочее место сотрудников отделов банка - см. рис. 5.4

4 - шкаф для одежды

5 - шкаф для документов

6 - стулья для посетителей

7 - шкаф металлический

8 - стол приставной для посетителей


Рис. 5.10. КАБИНЕТЫ РУКОВОДИТЕЛЕЙ ОТДЕЛОВ

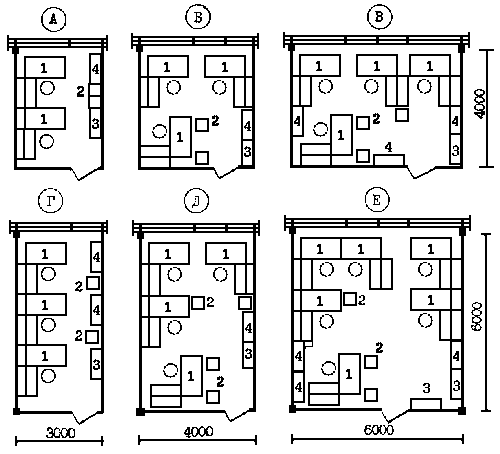

А - помещения на 2 рабочих места - 12 м

Е - помещение на 6 рабочих мест - 36 м

Б - помещение на 3 рабочих места - 16 м

1 - комплект рабочего места - см. Рис. 5.4

В - помещение на 4 рабочих места - 24 м

2 - стул для посетителей

Г - помещение на 3 рабочих места - 18 м

3 - шкаф для одежды

Д - помещение на 4 рабочих места - 24 м

4 - шкаф для документов


Рис. 5.11. ОБЩИЕ РАБОЧИЕ КОМНАТЫ НА 2-6

РАБОЧИХ МЕСТ /ВАРИАНТ 1/



А - помещение на 2 рабочих места - 12 м

Е - помещение на 6 рабочих мест - 36 м

Б - помещение на 3 рабочих места - 16 м

1 - комплект рабочего места - см. Рис. 5.5

В - помещение на 4 рабочих места - 24 м

2 - стул для посетителей

Г - помещение на 3 рабочих места - 18 м

3 - шкаф для одежды

Д - помещение на 4 рабочих места - 24 м

4 - шкаф для документов


Рис. 5.12. ОБЩИЕ РАБОЧИЕ КОМНАТЫ НА 2-6

РАБОЧИХ МЕСТ /ВАРИАНТ 2/

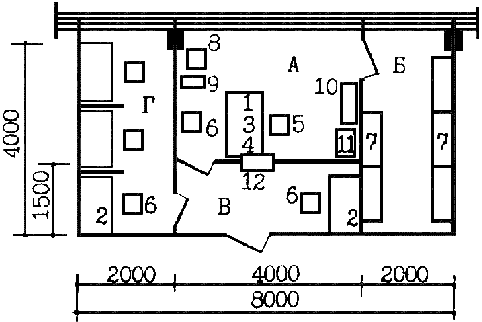

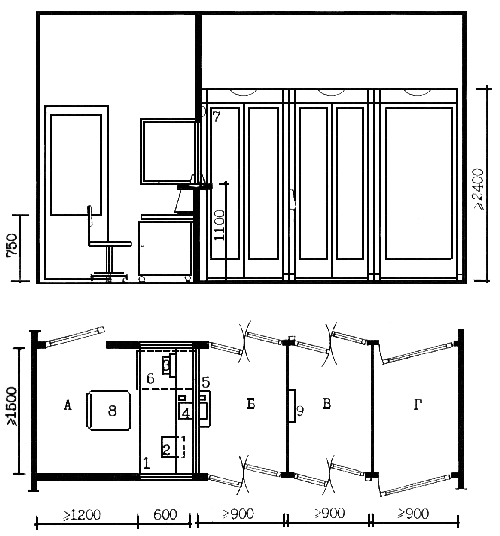

Блок помещений для работы с секретной документацией приведен на рис. 5.13.



А - служебное помещение на 1 рабочее место

6 - стул

Б - помещение для хранения документов

7 - шкаф металлический для документов

В - помещение для приема и выдачи документов

8 - машина для уничтожения бумаг

Г - помещение для работы посетителей с документами.

9 - контейнер для сухого мусора

1, 2 - столы рабочие

10 - шкаф канцелярский для документов

3, 4 - тумбы

11 - сейф

5 - стул подъемно-поворотный

12 - передаточное окно


Рис. 5.13. БЛОК ПОМЕЩЕНИЙ ДЛЯ РАБОТЫ С ДОКУМЕНТАМИ

ОГРАНИЧЕННОГО РАСПРОСТРАНЕНИЯ


5.3. Вспомогательные помещения

В состав вспомогательных помещений входят помещения для оперативных совещаний и переговоров при руководстве и помещения для хранения, обработки и размножения документации.

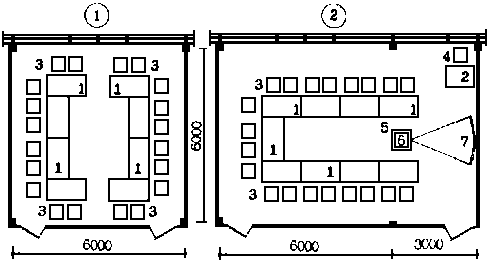

Примеры планировки залов для оперативных совещаний и переговоров при руководстве банка приведены на рис. 5.14. В залах, где предусматривается использование видеопроекции, на окнах рекомендуется применять шторы и жалюзи.



ВАРИАНТ 1 - зал совещаний на 20 мест

ВАРИАНТ 2 - зал совещаний на 20 мест с оборудованием для видеопроекции и местом для стенографистки


1 - стол для заседаний

5 - тумба передвижная для видеопроекционной аппаратуры

2 - стол аудиторный

6 - видеопроекционный шкаф

3 - кресло для заседаний

7 - экран для видеопроекции

4 - стул



Рис. 5.14. ЗАЛ ДЛЯ ОПЕРАТИВНЫХ СОВЕЩАНИЙ

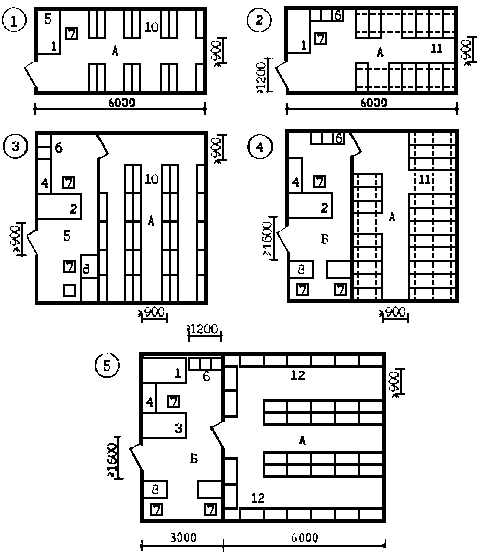

Планировка архива финансовых документов и архивов делопроизводственных документов зависит от способа их хранения - в металлических шкафах, на передвижных стеллажах или на открытых стационарных стеллажах. Первые два способа рекомендуются для хранения финансовых документов, третий - характерен в основном для делопроизводственных архивов. Примеры планировки помещений архивов с различными способами хранения документации приведены на рис. 5.15.



ВАРИАНТ 1 и 3 - с хранением документов на открытых стеллажах

ВАРИАНТ 2 и 4 - с хранением документов на передвижных стеллажах

ВАРИАНТ 5 - с хранением документов в металлических шкафах

А - помещение для хранения

6 - каталожный шкаф

Б - помещение для архивариуса и обслуживания посетителей

7 - стул подъемно-поворотный

1 - стол для обработки документов

8 - стол читательский

2 - стол для обработки документов и обслуживания посетителей

9 - стул

3 - стол для обслуживания посетителей

10 - стеллажи стационарные

4 - тумба для оргтехники

11 - стеллажи передвижные

5 - каталожный бокс настольный

12 - металлические шкафы


Рис. 5.15. ПОМЕЩЕНИЯ АРХИВОВ


В архиве финансовых документов рекомендуется предусматривать специальный настольный сейф для хранения ключей электронной подписи, паролей доступа и т.п.

Ограждающие конструкции, двери и окна архива финансовых документов должны быть устойчивы к взлому. Класс устойчивости определяется заданием на проектирование. Требования к архивам электронных носителей информации см. в разделе 5.1 данного пособия.

Помещения архивов должны оборудоваться автоматическим пожаротушением, а архивов финансовых документов также охранной сигнализацией. Отделка помещений не должна являться источником пыли.

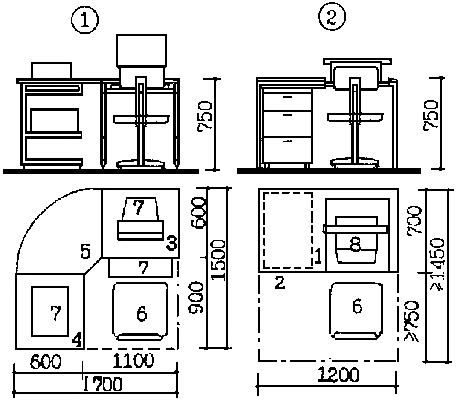

Примеры устройства рабочих мест машинистки, оператора текстового компьютера, оператора настольного ксерокопировального аппарата и сотрудников экспедиции приведены на рис. 5.16-5.19.



1 - рабочее место машинистки

4 - стол для принтера

2 - рабочее место оператора текстового компьютера

5 - стол-вставка

1 - стол для машинистки

6 - стул подъемно-поворотный

2 - тумба

7 - персональный компьютер

3 - стол для дисплея

8 - пишущая машина


Рис. 5.16. РАБОЧЕЕ МЕСТО МАШИНИСТКИ И ОПЕРАТОРА ТЕКСТОВОГО КОМПЬЮТЕРА

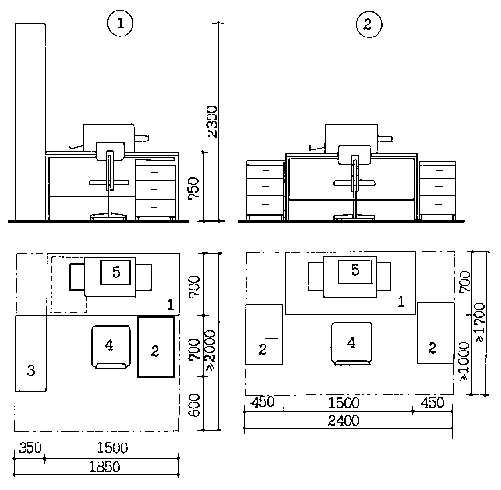

ВАРИАНТ 1 - со шкафом для документов

3 - шкаф для документов

ВАРИАНТ 2 - с тумбой для хранения документов

4 - стул подъемно-поворотный

1 - стол

5 - ксерокопировальный аппарат

2 - тумба



Рис. 5.17. РАБОЧЕЕ МЕСТО ОПЕРАТОРА НАСТОЛЬНОГО

КСЕРОКОПИРОВАЛЬНОГО АППАРАТА



1, 2 - рабочие столы

8 - пачковязальная машина

3 - стол для компьютера или пишущей машины

9 - персональный компьютер или пишущая машина

4 - тумба

10 - весы

5 - шкаф для документов

11 - конвертозаклеивающая машина

6 - стул подъемно-поворотный

12 - машина маркировальная

7 - контейнер для сухого мусора

13 - нумератор

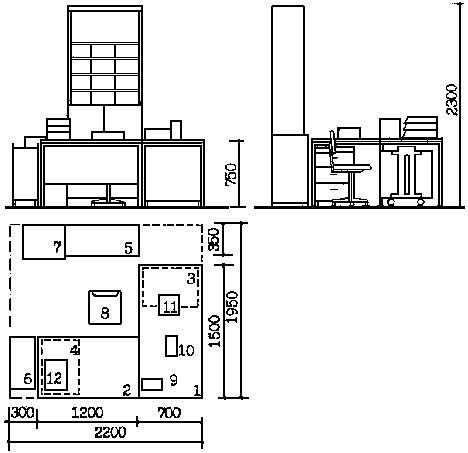

Рис. 5.18. РАБОЧЕЕ МЕСТО ЭКСПЕДИТОРА НА ОБРАБОТКЕ

ОТПРАВЛЯЕМОЙ КОРРЕСПОНДЕНЦИИ



1, 2 - рабочие столы

8 - стул подъемно-поворотный

3, 4 - тумбы

9 - нумератор

5 - шкаф-картотека

10 - сшиватель документов

6 - контейнер для сухого мусора

11 - машина для вскрытия конвертов

7 - машина для уничтожения бумаг

12 - лоток для бумаг


Рис. 5.19. РАБОЧЕЕ МЕСТО ЭКПЕДИТОРА НА ОБРАБОТКЕ

ПОСТУПАЮЩЕЙ КОРРЕСПОНДЕНЦИИ


6. Требования к помещениям охраны и

службы безопасности


6.1. В состав помещений охраны банка входят:

- пультовая для технических средств охраны;

- помещение для хранения, заряжения и чистки оружия;

- комната отдыха охраны;

- посты охраны;

- кабинеты и рабочие комнаты службы безопасности.

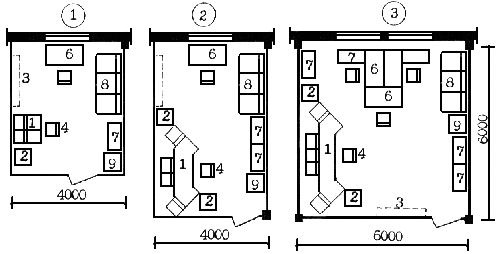

Примеры планировки помещений пультовой и хранения, заряжания и чистки оружия приведены на рис. 6.1 и 6.2.



ВАРИАНТ 1 - для зданий общей площадью 1-2 тыс. м

4 - рабочее кресло подъемно-поворотное

ВАРИАНТ 2 - для зданий общей площадью 2-3,5 тыс. м

5 - металлический шкаф для документации, расходных материалов и оперативного архива

ВАРИАНТ 3 - для зданий общей площадью 3,5-6 тыс. м

6 - стол

1 - модули для размещения аппаратуры видеонаблюдения

7 - тумба

2 - стойки для коммутационного и электропитающего оборудования

8 - диван

3 - приемная аппаратура охранной и пожарной сигнализации

9 - холодильник


Рис. 6.1. ПОМЕЩЕНИЕ ПУЛЬТОВОЙ

ДЛЯ ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАНЫ

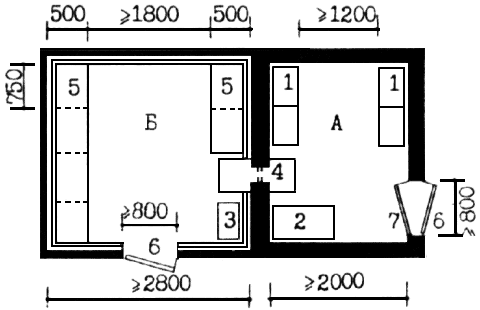

А - помещение для хранения оружия

4 - передаточное окно с консольными столиками

Б - помещение для чистки и заряжания оружия

5 - пристенная стойка для чистки оружия

1 - шкаф металлический для хранения оружия

6 - дверь металлическая сплошная

2 - стол подсобный

7 - дверь металлическая решетчатая

3 - шкаф для хранения оружейных масел и ветоши



Рис. 6.2. ПОМЕЩЕНИЯ ДЛЯ ХРАНЕНИЯ, ЗАРЯЖАНИЯ

И ЧИСТКИ ОРУЖИЯ


Помещение пультовой оснащается приемно-контрольными устройствами охранно-пожарной сигнализации, контроля доступа и видеонаблюдения.

Окна помещения пультовой должны иметь защитное остекление класса В 3 (по РД 78.148-94/МВД России “Защитное остекление, классификация, методы испытаний”), а низ оконных проемов рекомендуется размещать не ниже 1,8 м от уровня земли.

Помещения для хранения, заряжания и чистки оружия не должны иметь окон, расположение их у наружных стен не рекомендуется. Стены помещений должны быть устойчивы к взлому, класс устойчивости должен определяться заданием на проектирование. Вход в помещение для хранения оружия рекомендуется организовывать из помещения дежурного, ведающего выдачей оружия. В дверном проеме должна устанавливаться сплошная металлическая наружная дверь и решетчатая - внутренняя.

Между помещениями для хранения и заряжания оружия должно устраиваться передаточное окно на высоте 1 м от пола, шириной 20 см и высотой 80 см. Высота передаточного отверстия от уровня консольных столиков - 15 см (см. рис. 6.2). Остекление передаточного окна следует делать пуленепробиваемым.

Помещение для заряжания и чистки оружия должно иметь противорикошетную обшивку внутренних поверхностей досками толщиной 40 мм. Пристенные стойки для чистки оружия рекомендуется располагать на высоте 1 м от пола.

6.2. В зданиях банков, как правило, предусматривается пропускная система, за исключением операционно-кассовых залов, обслуживающих физических лиц.

Бюро пропусков (рис. 6.3 и 6.4), располагается, как правило, вблизи главного входа на границе с доконтрольной зоной (аванвестибюлем). Количество рабочих мест в бюро пропусков определяется заданием на проектирование. Площадь на одно место принимается не менее 4 м. Конструкции, отделяющие бюро пропусков от аванвестибюля, должны быть устойчивы к взлому. Класс устойчивости определяется заданием на проектирование. Это требование относится также к наружным стенам и окнам, если они имеются в помещении сотрудников бюро пропусков.



1 - стол компьютерный

7 - сейф

2 - стол рабочий

8 - тумба для оргтехники

3 - лоток для передачи документов

9 - сортировочная настольная полка

4 - переговорное устройство

10 - компьютер

5 - шкаф металлический

11 - светильник настенный

6 - стул подъемно-поворотный

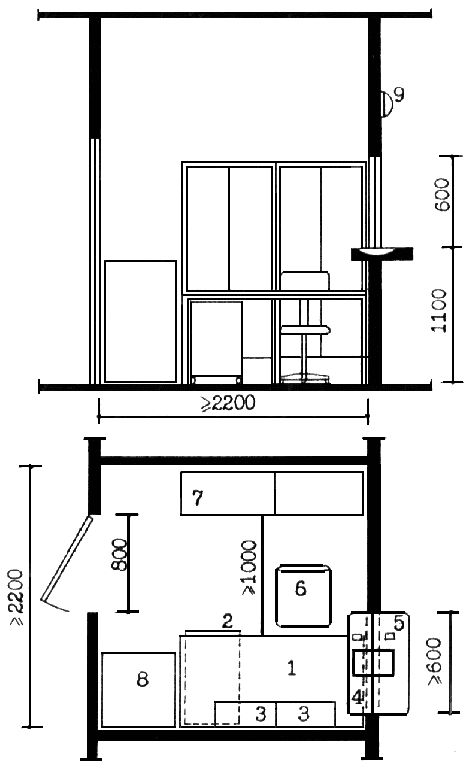

Рис. 6.3. ПОМЕЩЕНИЕ БЮРО ПРОПУСКОВ НА 1 РАБОЧЕЕ

МЕСТО /ВАРИАНТ 1/

1 - стол рабочий

6 - стул подъемно-поворотный

2 - тумба

7 - шкаф металлический

3 - сортировочная настольная полка

8 - сейф

4 - лоток для передачи документов

9 - светильник настенный

5 - переговорное устройство

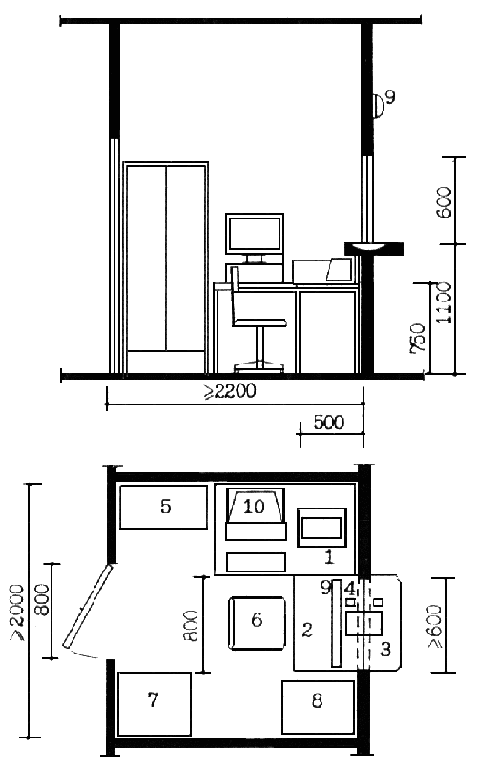

Рис. 6.4. ПОМЕЩЕНИЕ БЮРО ПРОПУСКОВ НА 1 РАБОЧЕЕ

МЕСТО /ВАРИАНТ 2/


Бюро пропусков может быть запроектировано с отдельным входом с улицы.

Вход в здание предусматривается через контрольно-пропускной блок, включающий пост охраны (рис. 6.5).


А - пост охраны

4 - лоток для передачи документов

Б - тамбур-шлюз для прохода с разовыми пропусками

5 - переговорное устройство

В - тамбур-шлюз для прохода с постоянными пропусками

6 - тумба

Г - запасной выход для экстренной эвакуации

7 - светильник настенный

1 - рабочий стол

8 - стул подъемно-поворотный

2 - пульт управления

9 - устройство для магнитной карты

3 - телефон



Рис. 6.5. КОНТРОЛЬНО-ПРОПУСКНОЙ БЛОК НА

ВХОДЕ В ЗДАНИЕ


Планировка помещения поста охраны должна обеспечивать возможность визуального контроля шлюза и подходов к нему с обеих сторон. Ограждающие конструкции поста охраны должны быть пулезащитными.

Количество контрольных тамбуров-шлюзов определяется расчетом исходя из потока посетителей и пропускной способности шлюзов конкретного типа.






Приложение 1

Толщина ограждающих конструкций

в зависимости от материала и требуемого

класса устойчивости к взлому


Материалы ограждающих конструкций

Толщина ограждающих конструкций, мм, для класса устойчивости к взлому по ГОСТ Р 50862-96

I

II

III

IV

V

VI

VII

VIII

Сталефибро- бетон на основе бетона класса В35 (со стержневым армированием и фиброармированием)

-

-

-

100

120

150

200

250

Сталефибро- бетон на основе бетона класса В45 (со стержневым армированием и фиброармированием)

-

-

-

-

100

150

200

250

Железобетон класса В35 (со стержневым армированием)

-

-

-

100

150

200

250

300

Гипсобетон на основе бетона марок не ниже Д1000 (со стержневым армированием)

-

-

120

150

200

250

350

-

Кирпичная кладка (из кирпичей марки 50 на растворе марки не менее 50, армирование через 4 ряда горизонтально расположенной стальной сеткой)

-

250

385

385

510

770

-

-

Каменная кладка (требования - аналогично кирпичной кладке)

-

250

350

400

500

750

-

-

Стальные листы (углеродистая сталь обыкновенного качества, ГОСТ 380-71)

8

12

18

40

60

-

-

-
