МГСН 4.11-97, часть 3

#11.27. При установке дымососов вентиляционных и холодильных агрегатов на перекрытиях должна быть предусмотрена защита конструкций здания от ударного шума и вибраций.

Уровни допустимого звукового давления следует принимать согласно СНиП II-12-77 "Защита от шума".


Газоснабжение


11.28. Газоснабжение крематориев следует проектировать в соответствии с СНиП 2.04.08-87*.

11.29. Газоснабжение крематориев осуществляется от распределительных газопроводов высокого () или среднего давления ().

При отсутствии в районе строительства природного газа рекомендуется применять печи с электронагревом или с использованием дизельного топлива.


Холодоснабжение


11.30. Для снабжения холодом охлаждаемых камер необходимо использовать фреоновые холодильные машины непосредственного испарения, а также холодильные шкафы.

11.31. Охлаждаемые камеры следует размещать по возможности одним блоком, устраивая входы в них через тепловые шлюзы.

#11.32. Высота камер от пола до низа выступающих конструкций в чистоте должна составлять не менее 2,4 м, но не более 3,5 м. Если высота этажа, где размещаются охлаждаемые камеры, более 3,5 м, то камеры следует перекрывать самостоятельными перекрытиями, над которыми должно быть свободно вентилируемое пространство.

#11.33. Транзитный пропуск через охлаждаемые камеры труб отопления, водопровода, канализации, газа, а также воздуховодов общей вентиляции здания не допускается.

11.34. Площади помещений для холодильных агрегатов следует принимать по приложению 13.

#11.35. Холодильные агрегаты следует размещать в отдельных помещениях, смежных с холодильными камерами; агрегаты должны иметь металлическое ограждение с дверцей высотой не менее 1,5 м.

Запрещается размещать холодильные агрегаты в тамбурах холодильных камер.


Электротехнические устройства


11.36. Электротехнические установки зданий и объектов похоронного назначения должны соответствовать требованиям настоящей главы, а также "Правилам устройства электроустановок" (ПУЭ).

#11.37. По степени обеспечения надежности электроприемники крематориев и зданий траурных обрядов относятся ко II категории, а здания салонов-магазинов - к III категории.

11.38. В зданиях похоронного назначения вводно-распределительные устройства следует размещать в запирающихся электрощитовых помещениях, либо в местах, удобных для обслуживания и недоступных посетителям.

11.39. В ритуальных залах, вестибюлях, служебных помещениях следует предусматривать скрытую электропроводку в пластмассовых трубах.

Проводку освещения в салонах-магазинах и бюро следует выполнять, используя пустоты плит перекрытия, штрабы и борозды стен и перегородок.

В технических помещениях допускается использовать открытую электропроводку.

#11.40. Электроприемники зданий и сооружений похоронного назначения, а также наружное освещение по степени обеспечения надежности относится к III категории.

#11.41. Наружное освещение территории кладбищ должно предусматриваться в следующих зонах:

- входной;

- ритуальной;

- административно-хозяйственной, включая въезд на территорию кладбища;

- на основных аллеях зоны захоронений.

Освещенность должна быть не менее 0,5 лк/кв.м.

#11.42. Управление сетями наружного освещения должно быть централизованным.

#11.43. Прокладка кабелей на участках захоронения не допускается.


Связь и сигнализация


11.44. Здания похоронного назначения рекомендуется оборудовать телефонной связью и дополнительными линиями для формирования компьютерных сетей, сигнализацией - охранной и противопожарной, внутренней селекторной связью.

Следует устанавливать по требованию органов МВД служебное телевидение для контроля за ведением работ.

11.45. Дома траурных обрядов, крематории и административно-бытовые корпуса следует оборудовать радиотрансляцией, телефонизацией и электрочасофикацией, при необходимости - системой служебного телевидения.

11.46. Ритуальные залы, помещения адаптации, площадки и павильоны для прощания рекомендуется оборудовать средствами звуковоспроизведения.

В ритуальных залах следует предусматривать систему звукофикации, обеспечивающую воспроизведение звукозаписи. Следует предусматривать переговорную связь ведущего ритуал с музыкальной ложей, радиоузлом.

11.47. Для связи с работниками на участках кладбищ, диспетчерской связи с ведущими ритуал и водителями рекомендуется применение радиотелефонной местной связи.

11.48. Охранная сигнализация в зданиях предусматривается в соответствии с заданием на проектирование.

11.49. В крематориях и Домах траурных обрядов следует предусматривать автоматическую пожарную сигнализацию в соответствии с НПБ 110-96 и СНиП 2.08.02-89*.

Приемные устройства системы сигнализации следует размещать на первом этаже здания в помещениях с постоянным пребыванием персонала.

Для оповещения людей о пожаре следует предусматривать системы оповещения о пожаре в соответствии с НПБ 104-95.


12. ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ


12.1. Здания и сооружения похоронного назначения, в том числе культовые здания и сооружения, следует проектировать в соответствии с требованиями СНиП 2.08.02-89* и СНиП 2.01.02-85*.

#12.2. При размещении на участках кладбищ и крематориев газораспределительных пунктов или емкостей для хранения сжиженного газа следует предусматривать противопожарные разрывы и инженерные средства предупреждения распространения огня, как для газохранилищ, в соответствии с требованиями действующих противопожарных норм.

#12.3. Отделка стен и потолков ритуальных и кремационных залов должна быть выполнена из несгораемых материалов.

#12.4. При блокировке ритуальных и кремационных помещений в одном объеме обязательно их разделение противопожарной стеной I типа.

#12.5. Автоматической пожарной сигнализацией оборудуются: в Домах траурных обрядов и крематориях - все помещения, кроме холодильных камер, санитарных узлов, душевых; в бюро похоронного обслуживания - все помещения, кроме санитарных узлов. Размещение приемных станций автоматической пожарной сигнализации следует располагать в помещении с постоянным пребыванием людей.

#12.6. Здания похоронного назначения оборудуются аварийным освещением, обеспечивающим эвакуацию людей.

#12.7. Вентиляционные камеры, воздуховоды и стенки шумоглушителей выполняются из несгораемых материалов.

#12.8. В кремационном зале следует предусматривать дымоудаление с учетом требований СНиП 2.04.05-91*.


Приложение 1

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ


Автомобильный катафалк (автокатафалк) - транспортное средство для доставки гроба с телом или погребальной урны с прахом.

Зона "моральной защиты" - зона, разделяющая застройку, территории общего пользования и объекта похоронного назначения.

Катафалк-постамент - стационарное возвышение в зале прощания для установки на нем гроба во время обряда прощания.

Катафалк-тележка - транспортное средство, используемое для установки на нем гроба с телом в зале прощания или используемое для перевозки гроба с телом на кладбище к месту погребения.

Кладбище - градостроительный комплекс или объект, содержащий места (территории) для погребения умерших или их праха после кремации.

Кладбищенский период - время разложения и минерализации тела умершего.

Крематорий - здание, предназначенное для осуществления кремации.

Кремация - сжигание тела умершего человека.

Кремационная печь (крематор) - особая печь для кремации с сопутствующим оборудованием.

Кремулятор (шаровая мельница) - устройство для измельчения останков после кремации.

Колумбарий (здание-колумбарий, стена-колумбарий) - хранилище погребальных урн с прахом.

Культовые здания и сооружения - объекты для проведения религиозных обрядов.

Могила - выемка в грунте для захоронения тела в гробу или без него, погребальной урны с прахом, праха без урны.

Ниша - углубленная ячейка в стене для захоронения (установки) погребальной урны с прахом или гроба, обычно закрываемая мемориальной плитой.

Обряд похоронный - траурная церемония, выполняемая по ритуалу (установленному традицией или специальным документом порядку).

Останки - тело умершего человека.

Погребальная урна - сосуд для хранения праха.

Погребение - процесс захоронения останков или прахов.

Похороны - обряд погребения останков или праха.

Прах - кремированные останки (пепел).

Ритуальное здание, помещение, зона - организованная архитектурная среда для проведения обрядов прощания.

Склеп - подземное или заглубленное в землю сооружение, часть здания или сооружения, для погребения.

Участок кладбища - часть территории кладбища, ограниченная дорогами или выделенная зоной защиты для размещения участков захоронения.

Участок захоронения - участок для устройства могил или иных видов погребений.


Приложение 2

Рекомендуемое

Номенклатура объектов похоронного назначения и их функции


Наименование объекта похоронного обслуживания

Функции объекта похоронного обслуживания

Бюро похоронного обслуживания

Прием и оформление заказов на похороны, услуги санитаров похоронного обслуживания, музыкальное сопровождение похорон. Диспетчеризация услуг. Оформление гербовых свидетельств о смерти. Транспортные услуги. Ведение бухгалтерии. Административно-хозяйственная работа.

Дом траурных обрядов

Прием умерших (без гробов или в гробах). Санитарно-гигиеническая подготовка и консервация тела. Одевание умерших и укладывание их в гробы, парикмахерская и косметическая подготовка. Сохранение умерших до похорон в охлаждаемом помещении или в холодильных шкафах. Проведение траурных церемоний прощания по гражданскому или религиозному обрядам. Пребывание родных и близких у гроба до похорон. Оказание медицинской помощи участвующим в похоронах.

Крематорий (тип 1)

Прием, подготовка тел умерших к похоронам и их сохранение до похорон, проведение траурных церемоний прощания по гражданскому или религиозному обрядам, кремация.

Кладбище

Подготовка мест захоронения, проведение обрядов прощания и погребения в гробах, урновые и безурновые захоронения праха. Установка памятников. Содержание мест захоронения. Проведение обрядов поминовения.

Колумбарий

Содержание погребальных урн с прахом. Поминовение, обслуживание посетителей.

Предприятие для производства похоронных принадлежностей, предметов похоронного ритуала, памятников

Материальное обеспечение похорон: изготовление гробов; пошив похоронных принадлежностей, одежды, обуви; изготовление цветов, венков и вазонов из искусственных материалов; изготовление памятников, погребальных урн.

Цветоводческое хозяйство

Обеспечение похорон и поминовений живыми цветами, венками из живыхцветов, украшение цветами интерьеров учреждений похоронного обслуживания, выращивание цветочной рассады для кладбищ, продажа цветов и венков его посетителям.

Дом поминальных обедов

Завершение похорон поминальной трапезой, проведение трапез в честь траурных памятных дат.

Автотранспортное предприятие

Перевозка умерших, участников похорон, доставка похоронных принадлежностей, предметов похоронного обихода, памятников, другие хозяйственные перевозки.

Магазин похоронных принадлежностей

Выставка образцов, продажа и организация доставки похоронных принадлежностей и предметов похоронного обихода.


Приложение 3

Справочное

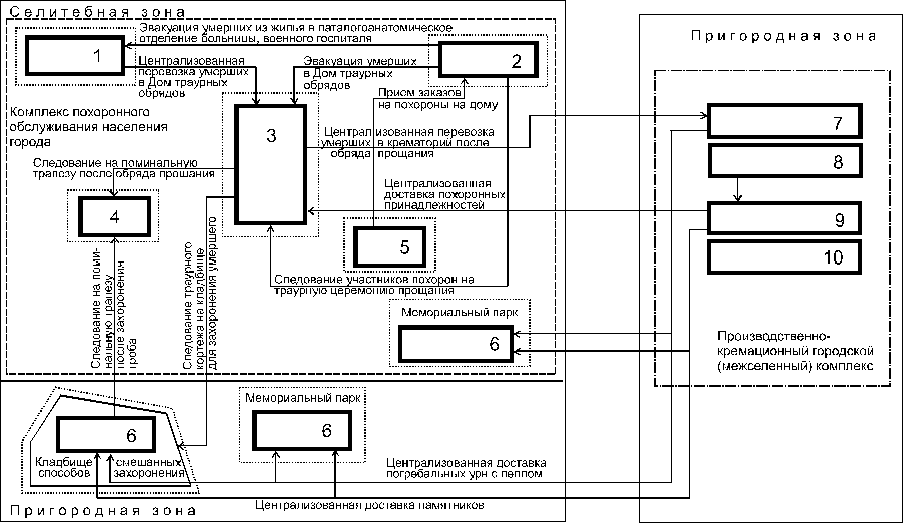

Принципиальная схема похоронного обслуживания населения города.

1 - патолого-анатомическое отделение больницы, военного госпиталя; 2 - жилой дом; 3 - Дом траурных обрядов; 4 - Дом поминальных трапез; 5 - Бюро похоронного обслуживания; 6 - административно-бытовое и обрядовое здания кладбища; 7 - крематорий (тип 2); 8 - предприятие по производству похоронных принадлежностей и памятников; 9 - центральный склад похоронных принадлежностей и памятников; 10 - специализированная городская (межселенная) база.

Приложение 4

Рекомендуемое


Состав и площади основных помещений

бюро похоронного обслуживания


Помещение


Ориентировочная площадь, кв. м*


Вестибюль и санузлы


По нормам СНиП 2.08.02-89*


Комната ЗАГС


14-16


Комната дежурного агента похоронной службы


12-14


Диспетчерская


24


Комната оформления отчетов о принятых заказах на похороны


18-20


Кабинет заведующего бюро похоронного обслуживания


14-16


Комната секретаря-машинистки


10-12


Бухгалтерия и касса


20-22


Архив


8-10


Комната уборщиков с кладовой уборочного инвентаря


6-8


_____________

* Площади помещений уточняются в задании на проектирование.



Приложение 5

Рекомендуемое


Состав и площади помещений Дома траурных обрядов


Группа помещений


Помещение


Площадь, кв.м


1. Входная


Вестибюль и санузлы ** (при каждом траурном зале)


По нормам

СНиП 2.08.02-89*



Комната охраны

10-12


Комната дежурного администратора и оформления заказов*


10-12



Комната ведущего обряд прощания и оказания медицинской помощи*


10-12



Комната уборщиков с кладовой для уборочного инвентаря


6-8



Комната священнослужителя


10-12


2. Обрядовая


Траурный зал


По проекту



Антресоли или место для органа, хора, электрооргана, оркестра


По проекту



Шлюз (передаточная камера между траурным залом и транспортной группой)


8-10



Комната хранения реквизита


14-16


3. Пребывания родственников у гроба до обряда прощания


Вестибюль**


По расчету, исходя из вместимости группы



Комнаты пребывания родственников у гроба до обряда прощания*


Две и более комнаты

по 14-16


4. Выходная


Комната адаптации


По проекту



Холл выхода**


По проекту


5. Транспортная


Помещение для временного сохранения умерших (в гробах), отправляемых в крематорий после обряда прощания


По расчету, исходя из 50% пропускной способности здания



Помещения для хранения и обивки гробов


То же



Помещение для подготовки умерших к

междугородной или международной

перевозке

По заданию на

проектирование


6. Приема, подготовки к обряду


Помещение приема и регистрации поступления умерших**


14-16


прощания и


Кладовая одежды, снятой с умерших


8-10


предпохоронного сохранения


Помещение санитарно-гигиенической и парикмахерской подготовки умерших


24-36


умерших


Холодильные камеры для предпохоронного сохранения умерших


По расчету


7. Инженерно- техническая


Помещение инженерных служб**


По расчету



Помещение хранения и мойки тележек


По расчету


______________

* - При помещении устраивается санузел

** - Устраивается вход (выход)

Примечание: Состав и площади помещений уточняются заданием на проектирование.



Приложение 6

Справочное

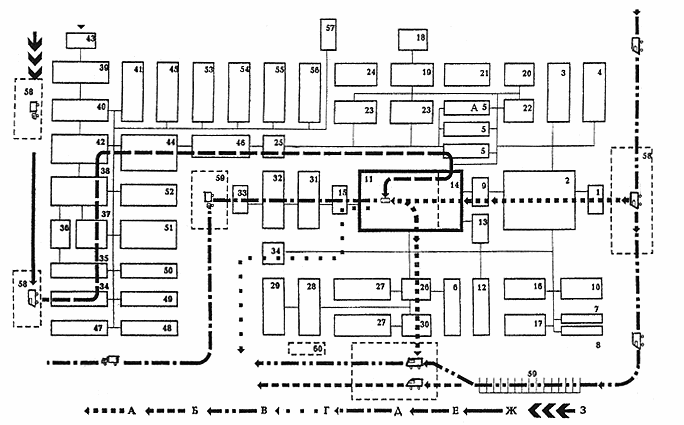

Дом траурных обрядов.

Функционально-технологическая схема

А - похоронная процессия; Б - отъезд участвовавших в похоронах; В - прибытие траурного кортежа; Г - удаление венков после обряда прощания; Д - централизованная перевозка умерших в крематорий после обряда прощания; Е - подготовка и предпохоронное сохранение тел умерших; Ж - централизованная перевозка умерших из жилья, больниц и военных госпиталей; З - централизованная доставка похоронных принадлежностей и предметов похоронного ритуала.

1 - тамбур; 2 - вестибюль; 3 - комната дежурного администратора и оформления документов; 4 - комната отдыха ведущего обряд прощания; 5 - комната родственников; 5-А - комната священника; 6 - комната оказания медицинской помощи; 7 - туалет для мужчин; 8 - туалет для женщин; 9 - шлюз; 10 - курительная; 11 - траурный зал; 12 - комната почетного караула; 13 - лестница на антресоли; 14 - музыкальная ложа; 15 - шлюз; 16 - комната отдыха музыкантов и хранения инструментов; 17 - помещение хранения реквизита; 18 - тамбур; 19 - вестибюль; 20 - туалет для женщин; 21 - курительная; 22 - туалет для мужчин; 23 - комната пребывания родственников у гроба до обряда прощания; 24 - курительная; 25 - шлюз; 26 - холл выхода; 27 - комната адаптации; 28 - помещение для воинского подразделения, назначенного в почетный эскорт; 29 - комната отдыха водителей автокатафалков; 30 - тамбур; 31 - помещение для временного сохранения умерших (в гробах), отправляемых в крематорий после обряда прощания; 32 - помещение для подготовки умерших к междугородной или к международной перевозке умерших; 33, 34 - тамбур рабочий; 35 - помещение приема и регистрации поступления умерших; 36 - шлюз; 37 - кладовая одежды, снятой с умерших; 38 - помещение санитарно-гигиенической и парикмахерской подготовки умерших; 39 - комната приема одежды и обуви для умерших; 40 - склад похоронных принадлежностей, предметов похоронного ритуала, одежды и обуви; 41 - охлаждаемая камера - хранилище венков, вазонов и букетов из живых цветов; 42 - помещение одевания, укладывания в гроб и косметической подготовки умерших; 43 - тамбур; 44 - охлаждаемые камеры для предпохоронного сохранения умерших; 45 - машинное отделение холодильных установок; 46 - помещение проверки и окончательной подготовки умерших перед обрядом прощания; 47 - комната психологической разгрузки персонала; 48 - комната приема пищи; 49 - гардеробный блок для женщин; 50 - гардеробный блок для мужчин; 51 - вентиляционная камера для 1-5 и 7 групп помещений; 52 - вентиляционная камера для рабочих помещений; 53 - тепловой пункт; 54 - ввод водопровода; 55 - электрощитовая; 56 - помещение санитарной обработки подъемно-транспортного оборудования; 57, 58 - крытое пространство; 59 - автостоянка; 60 - площадка для производства салюта.

Приложение 7

Рекомендуемое


Состав и площади помещений кремационной части


Помещение


Площадь, кв.м.


Вестибюль*


По СНиП 2.09.02-85*


Кремационный зал


Определяется типом и количеством устанавливаемых печей, но не менее 40 кв.м на одну печь


Помещение для газоочистки


То же


Комната отдыха и психологической разгрузки операторов кремационных печей с душем и санузлами


18-20


Помещение обработки кремированных останков


16-18


Хранилище урн с прахом


18-20


Ремонтная мастерская


18-20


Комната начальника смены


10-12


Комната уборщиков с кладовой уборочного инвентаря


6-8


______________

* Устраиваются вход-выход и проемы для монтажа оборудования

Примечание: Состав и площади помещений уточняются заданием на проектирование.



Приложение 8

Рекомендуемое


Состав и площади крематория (тип 2)


Группа помещений


Помещение


Площадь, кв.м


1. Приема умерших


Тамбур-вестибюль*


50-60



Прием и регистрация поступления умерших, регистрации и отправки урн с прахом на кладбища


14-16



Холодильная камера и помещение для сохранения умерших до кремации


Из расчета 12 мест на каждую кремационную печь


2. Кремирования останков, обработки и хранения


Кремационный зал


Определяется типом и количеством устанавливаемых кремационных печей, но не менее 40 кв.м на одну печь



Помещение для газоочистки (при необходимости)


То же



Комната отдыха и психологической разгрузки операторов кремационных печей с душем и санузлами


18-20



Помещение обработки кремированных останков


16-18



Хранилище урн с прахом


18-20



Ремонтная мастерская


24-30


3. Инженерно- техническая


Помещения инженерных служб


По СНиП 2.09.02-85*



Помещение хранения и мойки тележек


10+2,2 на каждую кремационную печь



Комната уборщиков с кладовой уборочного инвентаря


6-8


_________________

* - Устраиваются входы-выходы

Примечание: Состав и площади помещений уточняются заданием на проектирование.









Приложение 9

Рекомендуемое

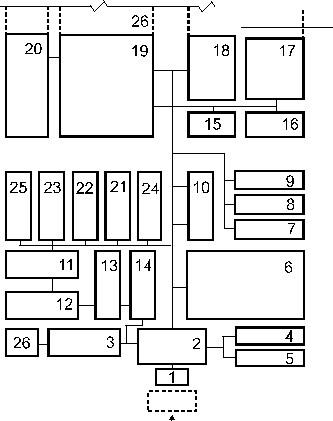

Крематорий (тип 2). Функционально-технологическая схема

1- тамбур; 2 - вестибюль; 3 - помещение приема, регистрации поступления умерших и отправки урн с прахом кремированных; 4 - туалет для женщин; 5 - туалет для мужчин; 6 - траурный зал; 7 - комната начальника смены; 8 - комната отдыха операторов кремационных печей; 9 - комната приема пищи; 10 - санитарно-бытовые помещения; 11 - помещение обработки кремированных останков; 12 - помещение для пересыпки праха в урны; 13 - хранилище ненаполненных урн; 14 - хранилище урн с прахом; 15 - холодильная камера; 16 - помещение для холодильного агрегата; 17 - склад ремонтных деталей; 18 - помещение для нахождения гробов до кремации; 19 - кремационный зал; 20 - помещение для очистки газов и дымососов; 21 - венткамера; 22 - тепловой пункт; 23 - ввод водопровода; 24 - электрощитовая; 25 - ввод газа; 26 - резервный участок для расширения крематория; 27 - крытое пространство.


Приложение 10

Рекомендуемое


Состав и площади помещений

административно-бытового и обрядового зданий


Группа помещений


Помещение


Площадь, кв.м


1. Входная


Вестибюль-приемная с санузлами


24-30


2. Административная


Кабинет заведующего кладбищем


12-14



Кабинет секретаря


8



Комната смотрителя и архив


14-16



Комната нормировщика, кладовщика


10-12


3. Обрядовая*


Вестибюль


В соответствии со СНиП 2.08.02-89*



Комната священнослужителя*


10-12



Зал вручения урн


18-22



Комната отдыха ведущего обряд вручения урн**


8-10


4. Хранения* погребальных урн


Хранилище погребальных урн


14-16



Комната для гравирования надписей на урнах


8-10


5. Бытовая


Комната землекопов


СНиП 2.09.04-87*



Помещения для сушки одежды и хранения инвентаря


то же



Гардеробные уборщиков территории


по расчету 6-8 кв.м на 4 уборщиков



Подсобные помещения


8-10



Душевые, санузлы


4-6


6. Складская


Склад готовых памятников


46-50



Материальный склад


По заданию на проектирование



Склад уборочного инвентаря (прокат)


22-26



Гараж машин и механизмов


По заданию на проектирование


7. Инженерно-техническая


Тепловой пункт


По заданию на проектирование



Узел ввода


По заданию на проектирование



Электрощитовая


По заданию на проектирование


________________

* Помещения предусматриваются при наличии крематория

** Устраивается санузел

Примечание: Состав и площади помещения уточняются заданием на проектирование.


Закрыть

Строительный каталог
