МГСН 4.11-97, часть 4


Приложение 11

Рекомендуемое

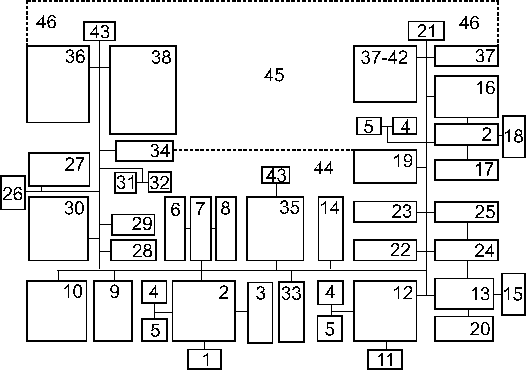

Административно-бытовое и обрядовое здание кладбища.

Функционально-технологическая схема.


1 - тамбур; 2 - вестибюль-приемная; 3 - магазин (киоск) "Цветы"; 4, 5 - туалеты; 6 - кабинет заведующего; 7 - комната секретаря; 8 - комната смотрителя и архив; 9 - комната нормировщика, кладовщика; 10 - зал собраний; 11 - тамбур (вход); 12 - зал ожидания; 13 - зал вручения урн; 14 - комната отдыха ведущего обряд вручения урн; 15 - тамбур (выход); 16 - мемориальный зал; 17 - комната поминовений; 18 - тамбур (вход-выход); 19 - хранилище реквизита и памятных таблиц; 20 - радиоузел (магнитофон); 21 - тамбур служебный; 22 - хранилище ненаполненных погребальных урн; 23 - комната для хранения и укладывания праха в урны; 24 - хранилище погребальных урн с прахом; 25 - комната для гравирования надписей на урнах; 26 - тамбур служебный; 27 - гардеробные для женщин, гардеробные для мужчин, душевые женские, душевые мужские, туалет женский, туалет мужской; 28 - подсобное помещение; 29 - моечная; 30 - комната приема пищи; 31, 32 - туалеты; 33 - помещение для сушки одежды и инвентаря; 34 - комната землекопов; 35 - склад готовых памятников; 36 - материальный склад; 37 - склад и прокат инвентаря; 38 - гараж машин и механизмов; 39 - тепловой пункт; 40 - ввод водопровода; 41 - ввод газа; 42 - электрощитовая; 43 - тамбур служебный; 44 - крытое пространство; 45 - хозяйственный двор; 46 - хозяйственный въезд.


Приложение 12

Справочное


Расчетные температуры воздуха и нормы воздухообмена



Помещения


Температура в помещениях

°С


Кратность воздухообмена в 1 час



Примечание




приток


вытяжка



Вестибюль


14


2


-



Ритуальные залы


16


20 куб.м на 1 человека


В теплый период не выше

25°C


Помещение ожидания для родственников умершего


16


3


3



Комната ведущего ритуал


16


2


1,5



Помещение для формирования почетного караула


16


2


1,5



Помещения для музыкантов


16


2


1,5



Радиоузел


16


-


1



Комнаты медицинской помощи


20


2


1,5



Кабинеты директора, бухгалтера


18


1,5


1,5



Кладовые


12


-


0,5



Приемное помещение


15


2


2



Комната регистратора


18


1,5


1,5



Холодильная камера


4

10(сутки)

10 (сутки)

Машинное отделение

15


3


3



Помещение для подготовки умерших к траурному обряду


15


4


6



Предпечечное пространство


15


3


3



Кремационный зал


15


По расчету, но не менее 5



Дымососная


5


3


3


Тв = 30°С, но не выше 40°С

Тв = +5°С, за счет тепловыделе-

ний. Кратность воздухообмена без учета работы дымососа


Комната отдыха и психологической разгрузки операторов


18


-


-



Помещение для обработки праха


15


-


1


Местный отсос от мельницы


Помещение для хранения праха


15


-


1



Помещение для вручения праха родственникам умершего


15


3


3


-


Мастерские


18


-


2


-


Гардеробные с душевыми


18


Из расчета компенсации вытяжки из душевых, но не менее однократного воздухообмена в час



Гардеробные без душевых


18


-


1


-


Душевые


25


75 куб.м/ч на 1 душ, сетку



Уборные


16


50 куб.м/ч на 1 унитаз и 25 куб.м/ч на 1 писсуар


Уборные общего пользования


16


100 куб.м/ч на 1 унитаз и 2 куб.м/ч на 1 писсуар



Комната приема пищи


16


3


3


-


Демонстрационно-торговый зал


16


-


-


-


Помещение для агентов, для сотрудников ЗАГСа, для прослушивания музыки, диспетчерской


18


-


1


-


Комната приема пищи


16


-


1


-


Подсобные и складские помещения, кладовые, технические службы


12


-


0,5


-



Приложение 13

Рекомендуемое


Площади помещений для холодильных агрегатов


Площадь охлаждаемых

камер, кв.м



до 10



10-20



20-30



30-40



40-50



50-60



60-70



70-80


Площадь помещений для

агрегата,

кв.м




2




3-4




5-6




7-8




9-10




11-12




13-14




15-18




Приложение 14

Рекомендуемое


ОПРЕДЕЛЕНИЕ ПРОПУСКНОЙ СПОСОБНОСТИ КРЕМАТОРИЕВ

И ДОМОВ ТРАУРНЫХ ОБРЯДОВ


Пропускная способность крематориев и домов траурных обрядов устанавливается расчетом в зависимости от численности обслуживаемого населения.

Пропускная способность здания для проведения траурных обрядов определяется количеством ритуалов в день (8 часов).

Пропускная способность крематория обуславливается количеством возможных кремаций и количеством ритуалов в день (8 часов).

Пропускная способность ритуального зала определяется количеством траурных обрядов, которые могут быть проведены в нем за рабочий день.

Время проведения ритуала принимается от 15 до 30 минут, перерыв между ритуалами от 5 до 15 минут.

Время одной кремации от 40 минут до 1 часа в зависимости от типа кремационной печи.

При расчете мощности предприятия учитываются:

- коэффициент смертности;

- предполагаемый (по заданию) процент кремаций от общего числа умерших;

- коэффициент неравномерности смертности (из условий времени года), равный 1,33-1,5, где максимум приходится на весенне-осенний период.

Коэффициент смертности выражает отношение числа умерших за год к средней численности обслуживаемого населения, приведенное к тысяче жителей (берется по данным статистических органов).


Пример расчета мощности крематория


Количество похорон в год для заданного города, района города или городской агломерации определяется по формуле:

где П - количество похорон в год;

К - количество обслуживаемого населения в тыс.человек;

Кс - коэффициент смертности.

Из общего количества похорон в год следует учитывать определенный заданием процент кремаций, что определит максимальное количество кремаций в день по формуле:

,

где Мкр - максимальное возможное количество кремаций в день (мощность крематория);

П - количество похорон в год для заданного города;

Ккр - коэффициент кремации, заданный для данного города;

Кн - коэффициент неравномерности смертности (1,35-1,5);

Дн - число рабочих дней крематория в году (принимается равномерным 300 дней с учетом выходных, праздничных и санитарных дней).

Потребное количество ритуальных залов и количество кремационных печей (камер) определяется по мощности крематория, пропускной способности одного ритуального зала и времени одной кремации в печи определенной конструкции.

При определении количества кремационных печей необходимо предусматривать резервные печи (не менее одной).


Пример расчета мощности зданий для проведения

траурных обрядов:


,

где Мз - максимальное количество обрядов прощания в день, проводимых в здании траурных обрядов (мощность предприятия);

П - число похорон в год для заданного города;

Кз - коэффициент использования здания траурных обрядов (по заданию);

Кн - коэффициент неравномерности (1,33-1,5);

Дн - число рабочих дней предприятия в году (300 дней).

Примечание: коэффициент использования зданий (Кз) траурных обрядов зависит от числа обрядов прощания, проводимых в жилых зданиях, и числа религиозных отпеваний в церковных зданиях.





Приложение 15

Справочное

ШТАТЫ КРЕМАТОРИЯ И ДОМА ТРАУРНЫХ ОБРЯДОВ



Количество штатных единиц


Наименование штатных единиц


в здании крематория


в здании траурных обрядов


Директор


1


1


Главный инженер


1


-


Нормировщик


1


-


Регистратор приема умерших


1


1


Рабочий по приему умерших


2


1


Мастер по подготовке умерших к обряду


1


1


Рабочий по подготовке умерших к обряду


2


2


Ведущий ритуал


1 (в каждом ритуальном зале +1)



Мастер по кремационным печам (ст. машинист)


1


-


Оператор-машинист кремационных печей


1 (на каждую печь +1)


-


Мастер по обработке праха


1


-


Регистратор по учету, хранению и вручению праха родственникам умершего


1


-


Рабочий по ремонту кремационных печей


1


-


Слесарь по ремонту оборудования


1


-


Электротехник-радиотехник


1


1


Лифтер (при наличии лифта)


1


-


Электросварщик


1


-


Сторож (ночной)


2


2


Уборщица


2-1 (при наличии одного зала)



Итого


25


11


Примечания:

1. Количество штатных единиц дано на одну рабочую смену и для крематориев может быть изменено в зависимости от местных условий.

2. Штаты кладбищенских комплексов и вспомогательных служб на кладбище при крематории или Доме траурных обрядов определяются в зависимости от величины и типа кладбищ, местных условий и состава служб.




Приложение 16

Справочное


ШТАТЫ ПОХОРОННОГО БЮРО ОБСЛУЖИВАНИЯ



Количество штатных единиц


Наименование штатных единиц


в здании салона-магазина


в здании салона


Заведующий


1


-


Кассир


1


-


Агент похоронной службы (организатор похорон)


3


-


Продавец


1


1


Сотрудник отдела ЗАГС


1


1


Рабочий


1


1


Уборщица


1


1


Всего:


9


4


Примечания:

1. Количество штатных единиц на одну рабочую смену.

2. Количество штатных единиц должно корректироваться в зависимости от численности обслуживаемого населения и количества заказов.



Приложение 17

Справочное


ОПРЕДЕЛЕНИЕ ПЛОЩАДИ ЗЕМЕЛЬНОГО УЧАСТКА (НА 1000 ЧЕЛ.)

ДЛЯ КЛАДБИЩ ТРАДИЦИОННОГО И СМЕШАННОГО ТИПА ЗАХОРОНЕНИЙ


Расчетная норма на одно захоронение гроба с телом умершего - 2 кв.м, урны с прахом - 1 кв.м.

Площадь захоронений должна составлять 65-70% от общей площади кладбища.

Расчетная норма - площадь земельного участка на 100 чел. - определяется в зависимости от относительной смертности в год на 1000 чел. в различных регионах России.

Формула для определения размеров земельного участка кладбищ традиционного захоронения в гробах и смешанного типа на 1000 человек:

,


где П - общая площадь кладбища на расчетный период;

Н - норма земельного участка на одно захоронение;

К - коэффициент смертности (кол-во умерших в год на 1000 чел.);

Т - расчетный период, равный 13,5 годам для гроба с телом.

Пример. Относительная смертность на 1000 чел. составила 11. Отсюда расчетная норма кладбища на 1000 чел. составит:


.

Метод определения расчетной нормы - размеров земельного участка на 1000 чел. -для урнового кладбища на примере города с населением 100 тыс. человек.

Расчетная норма на одно погребение урны с прахом 1 кв.м.

Общая площадь участка захоронений на город с населением 100 тыс.чел. составит:

100000 х 1 = 100000 кв.м = 10 га

(80% общей территории кладбища).

Общая территория кладбища:

на расчетный период в 65-70 лет.

Расчетная норма урнового кладбища на 1000 чел. при захоронении одной урны под плиту составит:

12,5 х 100 = 0,125 га = 0,1 га.

С учетом возможности семейного захоронения под плиту от одной до восьми урн средняя норма урнового кладбища на 1000 чел. составит:

0,125 : 4 = 0,03 га.

Расчетная норма урнового кладбища на 1000 чел. на расчетный период 70 лет по формуле:


.
