ВСН 139-80

Инструкция по строительству цементобетонных покрытий автомобильных дорог.

МИНИСТЕРСТВО ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ИНСТРУКЦИЯ

ПО СТРОИТЕЛЬСТВУ ЦЕМЕНТОБЕТОННЫХ ПОКРЫТИЙ АВТОМОБИЛЬНЫХ ДОРОГ

ВСН 139-80

Минтрансстрой

Утверждена Министерством транспортного

строительства 7 февраля 1980 г. № Л-210.

Согласована с Госстроем СССР

(письмо № 1-4565 от 30 ноября 1978 г.)

Инструкция по строительству цементобетонных покрытий автомобильных дорог разработана Государственным Всесоюзным дорожным научно-исследовательским институтом (Союздорнии) Минтрансстроя на основе исследований Союздорнии, обобщения отечественного и зарубежного опыта конструирования и строительства цементобетонных покрытий автомобильных дорог в развитие соответствующего раздела СНиП по производству и приемке работ при строительстве автомобильных дорог.

С введением в действие настоящей Инструкции утрачивает силу “Инструкция по устройству цементобетонных покрытий автомобильных дорог” (ВСН 139-68 Минтрансстроя), “Технические указания по устройству деформационных швов в цементобетонных дорожных покрытиях” (ВСН 159-69 Минтрансстроя) и “Технические указания по уходу за свежеуложенным бетоном дорожных к аэродромных покрытий с применением пленкообразующих материалов” (ВСН 35-70 Минтрансстроя).

Общее редактирование выполнено кандидатами технических наук Б. С. Марышевым, А. М. Шейниным и В. А. Черниговым.


Ведомственные строительные нормы

ВСН 139-80

Минтрансстрой

Министерство транспортного строительства

Инструкция по строительству цементобетонных покрытий автомобильных дорог

Взамен: Инструкции по устройству цементобетонных покрытий автомобильных дорог (ВСН 139-68 Минтрансстроя), Технических указаний по устройству деформационных швов в цементобетонных дорожных покрытиях (ВСН 159-69 Минтрансстроя). Технических указаний по уходу за свежеуложенным бетоном дорожных и аэродромных покрытий с применением пленкообразующих материалов (ВСН 35-70 Минтрансстроя)

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая инструкция распространяется на конструирование и строительство цементобетонных покрытий и оснований из монолитного бетона на автомобильных дорогах общей сети СССР.

1.2. При конструировании и строительстве цементобетонных покрытий и оснований, кроме Инструкции, должны учитываться требования СНиП по проектированию автомобильных дорог и СНиП по производству и приемке работ при строительстве автомобильных дорог, СНиП по производству и приемке работ при возведении монолитных бетонных и железобетонных конструкций, а также требования стандарта на дорожный бетон.

1.3. Область применения монолитных бетонных покрытий должна соответствовать указаниям СНиП на проектирование автомобильных дорог.

1.4. Если покрытие строят на второй год после возведения земляного полотна, верхняя часть земляного полотна при необходимости должна быть повторно тщательно уплотнена до требуемой плотности.

Внесена Государственным Всесоюзным дорожным научно-исследовательским институтом (Союздорнии)

Утверждена Министерством транспортного строительства 7 февраля 1980 г.

Срок введения

1 января

1981 г.

1.5. Проекты организации строительства и производства работ по строительству автомобильной дороги с цементобетонным покрытием должны быть составлены с учетом:

возможности постройки цементобетонного завода (ЦБЗ) у железной дороги с разгрузочным тупиком или у трассы строящейся автомобильной дороги и обеспечения ЦБЗ электроэнергией от общегосударственной или временной сети;

возможности использования существующих автомобильных дорог и строительства временных дорог для бесперебойной доставки бетонной смеси от ЦБЗ на место укладки без ухудшения ее строительно-технологических свойств (связности, удобообрабатываемости, недопустимых потерь подвижности и вовлеченного воздуха);

выбора наиболее экономичных источников снабжения ЦБЗ качественными материалами для приготовления бетона и строительства покрытия ;

организации радио- или телефонной связи между ЦБЗ и бетоноукладочным комплектом машин.

1.6. Положения настоящей Инструкции распространяются на монолитные цементобетонные покрытия автомобильных дорог, устраиваемые:

комплектом высокопроизводительных машин со скользящими формами (опалубкой) с автоматической системой обеспечения ровности;

комплектом машин, передвигающихся по рельс-формам в неподвижной опалубке.

2. КОНСТРУКЦИЯ ДОРОЖНОЙ ОДЕЖДЫ С БЕТОННЫМИ ПОКРЫТИЯМИ И ОСНОВАНИЯМИ

2.1. Дорожные одежды с покрытиями (рис. 1) могут иметь, как правило, следующие конструктивные слои: покрытие, выравнивающий слой, основание и дополнительный слой основания.

При строительстве покрытий машинами со скользящими формами и подвозе бетонной смеси и других материалов по обочине расстояние от одной из бровок земляного полотна до края основания должно быть не менее 3 , 3 м. При ширине обочин 3,75 м и крутизне откосов 1 :2 не требуется уширять земляное полотно. В отдельных случаях на высоких насыпях при крутизне откосов менее 1:2 допускается уширять одну из обочин на 20 см за счет другой обочины. Необходимость уширения земляного полотна должна быть установлена проектной организацией.

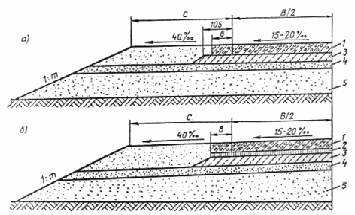

Рис. 1. Поперечные разрезы типовых дорожных одежд с цементобетонным покрытием, устраиваемых комплектами машин:

а - со скользящими формами; б - с применением рельс-форм; 1 - покрытие;

2 - выравнивающий слой; 3 - основание ; 4 - дополнительный слой основания;

5 - земляное полотно ; в - укрепленная полоса

2.2. Покрытие непосредственно воспринимает нагрузки и обеспечивает безопасный проезд автомобилей с расчетной скоростью. Покрытие можно строить из неармированного или армированного цементобетона.

2.3. Выравнивающий слой предназначен устранить неровности на основаниях, обеспечить перемещение плит покрытия при изменении температуры, равномерно распределить давление от автомобилей, уменьшить напряжения в плитах при их короблении и повысить стойкость поверхностного слоя основания.

Выравнивающий слой допускается не устраивать на основаниях из низкомарочного бетона или грунтов и каменных материалов I класса прочности, укрепленных цементом. При этом должны быть соблюдены следующие условия: цементогрунт приготовлен в смесительной установке; обеспечена ровность поверхности основания за счет чистового профилирования в соответствии со СНиП на строительство автомобильных дорог; осуществлен уход за цементогрунтом пленкообразующим материалом, как правило, с применением катионактивной битумной эмульсии (расход 1-1,5 л/м2 ) или поверхностной обработки толщиной 0,6 см в виде россыпи с прикаткой (на 1 м2 10 л, около 17 кг) гранитных высевок, обработанных 3 л катионактивной битумной эмульсии. Допускается применять пленкообразующий материал, используемый для ухода за бетоном.

В тех случаях, когда не обеспечена проектная ровность основания, цементогрунт готовят смешением на месте укладки, применяют цементогрунт II класса прочности, то поверх основания следует устраивать выравнивающий слой.

В зависимости от категории дороги и материала оснований для устройства выравнивающих слоев можно использовать:

черный песок или асфальтобетон 4-й марки слоем 3 -5 см на дорогах I и II категорий с основаниями из каменных материалов и грунтов, укрепленных неорганическими вяжущими; слой толщиной 5 см назначают при езде построечных автомобилей по основанию;

необработанный песок слоем 5 см на дорогах II категории при расчетной суточной интенсивности движения менее 5000 авт./сут. или на дорогах III категории, при основаниях из каменных материалов и грунтов, укрепленных неорганическими вяжущими, а также из песка и песчано-гравийных смесей.

Нельзя устраивать выравнивающий слой из необработанного песка на основаниях из щебня, гравия, шлака и гравийных смесей.

Выравнивающий слой допускается устраивать из черного песка в среднем слоем 5 см на основаниях из щебня, гравия, шлака и ракушечника.

2.4. Основание под цементобетонное покрытие необходимо устраивать, чтобы уменьшить удельное давление на подстилающий грунт от автомобилей и коробление плит при действии температуры, предотвратить выдавливание увлажненного грунта из-под краев и через швы покрытия, обеспечить ровность и устойчивость дорожной одежды против неравномерных вертикальных смещений, повысить прочность и трещиностойкость покрытия, проезд по основанию автомобилей и гусеничных бетоноукладчиков в период строительства.

2.5. На автомобильных дорогах I и II категорий основания следует строить из каменных материалов (щебня, гравия, гравийно-песчаных смесей), укрепленных цементом или отходами промышленности, обладающими вяжущими свойствами (гранулированным доменным шлаком с негашеной известью или цементом, молотым шлаком, золой уноса тепловых электростанций и др.), а также из песка и супесей, укрепленных цементом.

При строительстве покрытий машинами со скользящими формами основание следует устраивать из укрепленных неорганическими вяжущими грунтов и каменных материалов I класса прочности (по СН 25-74). На дорогах II и III категорий разрешается строить основания из грунта, укрепленного органическими вяжущими, из подобранного щебеночного и гравийного материала или шлака. Основания из щебня или шлака на дорогах II категории, как правило, необходимо строить с расклинцовкой и тщательным уплотнением, чтобы придать им монолитность. При технико-экономическом обосновании допускается на дорогах III категории строить основания из каменных материалов и грунтов, укрепленных вяжущими.

Основания из песка или песчано-гравийных смесей допускается применять при использовании рельсового комплекта машин на дорогах III и II категорий на отдельных участках с расчетной интенсивностью движения до 4000 авт./сут.

2.6. При строительстве покрытий комплектом машин со скользящими формами основание необходимо устраивать шириной 9,6 м, чтобы обеспечить проход гусениц машин по ровному основанию. В случае применения комплекта машин, передвигающихся по рельс-формам, основание следует устраивать шире покрытия не менее чем на 0,5 м с каждой стороны, но не менее ширины укрепленных полос.

Если покрытие строят совместно с укрепленными полосами (при наличии машин), то со стороны обочин основание должно иметь ширину, достаточную для установки рельс-форм (около 30 см).

2.7. Минимальную толщину конструктивных слоев основания следует назначать с учетом требований СНиП на проектирование автомобильных дорог.

При использовании основания для движения построечных автомобилей грузоподъемностью до 7 т минимальная толщина основания должна быть:

Из песчаных и супесчаных грунтов, укрепленных цементом и из

тощего бетона 14 см

Из щебня, шлака или гравия 15 см

При строительстве покрытий комплектом машин со скользящими формами и использовании автомобилей грузоподъемностью от 7 до 12 т толщину оснований следует назначать по расчету. В этом случае основания из укрепленных цементом грунтов и каменных материалов I класса прочности следует принимать не тоньше 16 см, в остальных случаях - не менее 18 см.

Минимальная толщина основания из песка, включая дополнительный слой (морозозащитный, дренирующий) зависит от вида грунта земляного полотна и дорожно-климатической зоны, но должна быть не менее величин, приведенных в табл. 1.

Таблица 1


Дорожно-климатическая зона

Грунт земляного покрытия

II

III

IV

V


Минимальная толщина основания из крупного или среднего песка , см

Песок (мелкий , пылеватый)

15

10

10

10

Супесь

25

20

15

10

Тяжелый суглинок или глина

30

25

20

15

Пылеватый суглинок

35

25

20

20

Примечание. Допускаются мелкие пески при увеличения толщины слоя на 20% (по сравнению с нормой для крупных или средних песков) и укреплении верхней части оснований на 10 -12 см вяжущими или щебнем, шлаком, гравием, каменными высевками.

2.8. Дополнительный слой основания, наряду с передачей нагрузок на земляное полотно, выполняет функции морозозащитного или дренирующего слоя.

В зависимости от климатических и гидрологических условий указанные функции могут совмещаться. Дополнительный слой основания следует устраивать из морозостойких и дренирующих грунтов.

При строительстве покрытий комплектом машин со скользящими формами разрешается в отдельных случаях предусматривать морозозащитный слой из материалов, укрепленных вяжущими, чтобы обеспечить постоянную толщину слоев и проход машин, строящих дорожную одежду, без разрушения поверхности слоев.

Толщину дополнительного слоя основания необходимо рассчитывать в соответствии с Инструкцией по проектированию дорожных одежд нежесткого типа (ВСН 46 -72) и требованиями СНиП на проектирование автомобильных дорог.

2.9. Бетонные покрытия следует строить, как правило, одинаковой толщины по всей ширине проезжей части.

На шестиполосных покрытиях допускается толщину крайних внешних полос увеличивать на 2 -4 см для проезда тяжелых автомобилей.

2.10. На прямых участках дорог очертание верхней и нижней поверхностей бетонных покрытий должно быть:

по прямой при проезжей части с разделительной полосой, когда проезжая часть предназначена для одностороннего движения и ей придан односкатный поперечный профиль;

по двум прямым, обеспечивающим двускатный профиль, при проезжей части без разделительной полосы.

Независимо от очертания поперечного профиля поперечный уклон покрытия следует назначать в пределах 15 -20%.

2.11. Бетонные покрытия могут быть одно- и двухслойными. Верхний слой покрытия должен быть не тоньше 6 см.

Двухслойные покрытия должны применяться, как правило, при их строительстве комплектом машин, передвигающихся по рельс-формам, с целью использования в бетоне для нижнего слоя менее прочных и морозостойких местных каменных материалов.

2.12. Толщину бетонных покрытий дорог I -III категорий следует назначать по расчету с учетом опыта эксплуатации дорог, но не менее приведенной в табл. 2.

Таблица 2


Категория дорог в зависимости от расчетной интенсивности движения , авт./сут.

Материал

I

II

III

основания

> 10000

7000-10000

5000-7000

3000-5000

2000-3000

1000-2000


Толщина покрытия, см

Каменные материалы или грунты, укрепленные цементом и другими неорганическими вяжущими

24

22

22

20

18

18

Грунты, укрепленные органическими вяжущими; щебень, шлак

-

-

22

20

18

18

Песок, гравийно-песчаные смеси

-

-

-

22

20

18

2.13. В покрытии следует устраивать продольные и поперечные швы. К поперечным относятся швы расширения, сжатия, коробления и рабочие. Продольные и поперечные швы должны пересекаться под прямым углом, при этом поперечные швы должны располагаться на одной прямой по ширине покрытия.

2.14. Продольный шов следует устраивать при ширине покрытия более 4,5 м, чтобы предупредить появление извилистых продольных трещин , образующихся от переменного воздействия транспортных средств, неоднородного пучения и осадки земляного полотна.

2.15. Швы расширения повышают продольную устойчивость бетонного покрытия при максимальном нагреве летом. Их следует всегда устраивать при примыкании к мостам, путепроводам и в местах пересечения бетонных покрытий в одном уровне.

Швы сжатия следует устраивать между швами расширения, чтобы предупредить появление трещин, возникающих в плитах вследствие изменения температуры, усадки бетона и неоднородных деформаций земляного полотна.

Швы коробления повышают продольную устойчивость покрытия, уменьшают в плитах температурные напряжения, повышают трещиностойкость и транспортно-эксплуатационные качества покрытия. Швы коробления необходимо размещать через один шов сжатия. В плитах длиннее 6 м швы коробления устраивать не следует.

2.16. Рабочие швы следует применять в конце рабочей смены или при перерыве бетонирования покрытия более чем на 3 ч. Рабочие швы должны устраиваться по типу швов коробления.

2.17. Расстояние между швами сжатия - длину плиты - следует назначать по расчету в зависимости от толщины плиты и климата. Длину неармированных плит необходимо назначать в пределах, указанных в табл. 3.

Таблица 3


Толщина покрытия , см

Климат

18

20

22

24


Длина покрытия , м

Умеренный

4 , 5-5

5-6

5-6

5 , 5-7

Континентальный

3 , 5-4

4-5

4-5

4 , 5-6

Примечание. Континентальный климат характеризуется разницей между максимальной и минимальной температурой воздуха за сутки более 12°С при повторяемости более 50 дней в году.

Большая длина плиты соответствует надежности покрытия около 50%, меньшая - около 85% (надежность выражена через число плит без трещин в процентах от всех плит за расчетный срок эксплуатации покрытия до капитального ремонта).

В процессе строительства изменять длину плит может только проектная организация при технико-экономическом обосновании.

Длину армированных плит допускается назначать без расчета в пределах от наибольшей длины, указанной в табл. 3, до 20 м в зависимости от расхода продольной арматуры (см. табл. 7).

2.18. Расстояние между швами расширения в районах умеренного и континентального климата следует назначать, как правило, по табл. 4, в которой показаны интервалы изменения температуры воздуха в течение рабочей смены в период строительства покрытия. Расстояния между швами расширения должны быть кратными длине плит, что указано диапазонами расстояний. Например, интервал температур от +5 до +15°С характеризует преимущественно осенне-весенние месяцы, от +10 до +25°С - летние, более +25°С - жаркие дни.

Таблица 4




Толщина

Температура воздуха во время бетонирования , ° С

Климат

Покрытие

покрытия , см

Менее +5

От +5 до +15

От +10 до +25

Более +25




Расстояние между швами расширения , м

Умерен-

Неармиро-

22-24

25-28

50-56

80-90

90-110

ный

ванное

20

24-25

35-42

50-54

80-90



18

18-20

25-30

30-35

40-45

Континен-

Неармиро-

22-24

20-24

40-48

80-90

90-110

тальный

ванное

20

18-20

32-36

40-45

6066



18

16-18

22-25

25-28

36-40


Любой

Армированное , при

22-24

28-40

76-80

Не устраивают


длине плит более 7 м

18

21-40

35-40

40-60

60-80

При строительстве покрытий машинами со скользящими формами допускается не проектировать швы расширения, если толщина покрытий 22 -24 см, а интервал температур во время бетонирования от +10 до +25°С и выше. Одновременно с этим должны быть соблюдены следующие условия: основание построено из грунтов, укрепленных неорганическими вяжущими, обочины - из монолитных материалов или бетонных полос. В период эксплуатации дороги должна проводиться своевременная герметизация (перезаливка мастиками) всех поперечных швов. Если покрытие проектируется без швов расширения, то перед мостами и путепроводами должно быть сделано не менее трех швов расширения шириной 6 см через 15 -30 м, заполненных сильно сжимаемым материалом.

В армированных плитах короче 7 м расстояние между швами расширения следует назначать по табл. 4 как для неармированных покрытий.

Ширину швов расширения (толщину доски) следует принимать равной 30 мм. Пазы для швов расширения должны быть на 3 -5 мм шире толщины доски, т. е. от 33 до 35 мм.

2.19. С целью исключения образования ступенек между плитами и частично для передачи нагрузки с одной плиты на другую края плит вдоль швов следует, как правило, соединять стальными штырями. В зависимости от материала основания штыри в поперечных и продольных швах необходимо размещать согласно рис. 2 и 3 (кроме швов коробления). При строительстве машинами со скользящими формами покрытий толщиной 22 -24 см на основаниях из цементогрунта толщиной не менее 16 см допускается в швах сжатия не применять штыревые соединения. При этом штыревые соединения необходимы только в контрольных поперечных швах сжатия, нарезаемых в первую очередь для обеспечения трещиностойкости покрытия до нарезки всех швов сжатия в затвердевшем бетоне. В континентальном климате при суточном перепаде температуры на поверхности покрытия более 20°С допускается не применять штыревые соединения в контрольных швах, так как все швы сжатия будут работать в течение одного-двух месяцев (образуется сквозная трещина в бетоне под пазом шва).

Наличие швов сжатия без штыревых соединений не исключает появления уступов между плитами в период эксплуатации дороги. Размеры штырей из гладкой арматуры даны в табл. 5.

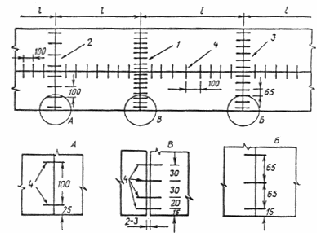

Рис. 2. Схема расположения штырей в швах покрытия:

1 - шов расширения ; 2 - шов сжатия при основании из каменных материалов и из грунтов, укрепленных вяжущими; 3 - шов сжатия при основании из материалов, не укрепленных вяжущими (песок, щебень , шлак, гравийно-песчаная смесь и др.);

4 - штыри

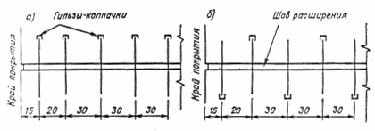

Рис. 3. Схема расположения штырей в швах расширения:

а - расположение гильз-колпачков с одной стороны шва; б -расположение гильз-колпачков с чередованием через один штырь с двух сторон шва

Таблица 6

Тип шва

Толщина плиты, см

Длина штырей, см

Диаметр штырей, мм

Шов расширения

20-24

50

25


18

50

22

Шов сжатия

18-24

45

20

Продольный шов


75

16

2.20. Конструкция поперечных швов расширения, как правило, должна включать деревянную доску, стальные штыри с гильзами-колпачками, корзинки из стали для крепления штырей в проектном положении и паз в бетоне, заполненный мастикой-герметиком (рис. 4). В шве расширения перед мостами и путепроводами не должно быть досок-прокладок и штыревых соединений. Монтаж закладных элементов шва расширения разрешается производить только в кондукторах (рис. 5).

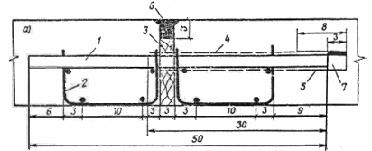

Рис. 4. Типовые конструкции поперечных швов расширения:

а - устраиваемые в покрытии; б - перед искусственными сооружениями; 1 - штыри ;

2 - каркас-корзинка ; 3 - деревянная доска-прокладка ; 4 - битумная обмазка;

5 - колпачок из резины или полиэтилена ; 6 - мастика ; 7 - воздушный зазор в колпачке ; 8 - герметизирующий материал или готовая резиновая прокладка; 9 - пористый легкосжимаемый материал

Рис. 5. Поперечный разрез кондуктора для монтажа закладных элементов шва расширения:

1 - стальные уголки длиной 3 , 75 м; 2 - стальные уголки длиной по 20 -25 см для вертикальной и прямолинейной установки досок-прокладок (на длину шва 3 , 75 м и крепят к верстаку-столу четыре уголка); 3 - шурупы для крепления уголков к доскам верстака; 4 - отверстия в виде полукруга в уголке с радиусом , равным радиусу штыря плюс 1 мм

2.21. Для того чтобы предотвратить коррозию и исключить сцепление с бетоном, штыри в швах расширения и сжатия на длине 30 см следует покрывать слоем 0,2 -0,3 мм расплавленного в котле битума. Длина штыря, не покрытого слоем битума, должна быть менее шести диаметров стержня (см. рис. 4). В продольных швах гладкие штыри изолировать не следует.

2.22. Для создания швов расширения необходимо применять прокладки. Прокладки следует устанавливать в проектное положение вместе со штырями. Штыри и прокладки должны быть прочно закреплены для того, чтобы предотвратить их смещение при распределении и уплотнении бетонной смеси. Прокладки и штыри укрепляют с помощью поддерживающих каркасов-корзинок из арматуры диаметром не менее 4 мм (см. рис. 4).

Допускаются другие конструкции поддерживающих каркасов-корзинок, которые должны быть равнопрочны и соответствовать схемам крепления штырей, показанных на рис. 4. Нельзя крепить штыри только к доске-прокладке без опоры каркасов-корзинок на основание, так как не будет обеспечено вертикальное и прямолинейное положение доски-прокладки в бетоне покрытия.

2.23. При устройстве паза шва расширения в затвердевшем бетоне для образования ровной трещины (после его усадки), которая служит маяком для нарезки шва, верх прокладки необходимо срезать на клин. Прокладка должна быть установлена так, чтобы после уплотнения бетона верх клина прокладки был ниже поверхности покрытия не более чем на 10 -12 мм.

2.24. Швы сжатия отличаются один от другого геометрическими параметрами пазов, которые нарезают для уменьшения сечения покрытия на глубину не менее 0,25 его толщины. По конструкции и способу устройства паза различают три вида шва сжатия:

конструкция, устраиваемая в свежеуложенном бетоне (рис. 6, а );

конструкция, устраиваемая комбинированным способом путем закладки ленты в свежеуложенном бетоне с последующей нарезкой паза в затвердевшем бетоне (рис. 6, б );

конструкция двухступенчатого шва, устраиваемая в затвердевшем бетоне (рис. 6, в ).

При малых объемах работ, строительстве бетонных покрытий с применением средств малой механизации, устройстве дополнительных элементов покрытия допускается применять швы, конструкция которых показана на рис. 6, а .

Пазы швов следует заполнять герметизирующими материалами.

Конструкция продольных швов показана на рис. 6, г , а поперечного шва коробления - на рис. 7.

а)

б)

в)

г)

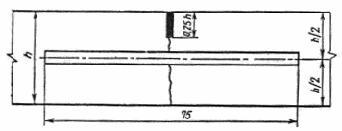

Рис. 6. Конструкции поперечных швов сжатия и продольного шва

Рис. 7. Размещение штырей-анкеров в шве коробления (а ), конструкция шва коробления (б ) и схема крепления штырей-анкеров к продольным стержням на длину шва 3,75 м (в ):

1 - штыри-анкеры из гладкой арматуры класса А-II диаметром 14 -16 мм ;

2 - продольные стержни т арматуры диаметром 6-8 мм; 3 - обмазка стержней-анкеров битумом ; 4 - деревянная рейка; 5 - шов коробления; 6 - шов сжатия ; 7 - продольный шов

2.25. Для повышения трещиностойкости и транспортно-эксплуатационных качеств покрытий, устраиваемых машинами на рельс-формах на дорогах II и III категорий при насыпях менее 3 м на основаниях из материалов, не укрепленных вяжущими, разрешается швы коробления чередовать со швами сжатия. При этом длину плит между поперечными швами следует назначать равной 3,5; 4 и 5 м, когда толщина покрытия равна соответственно 18, 20 -22 и 24 см.

Чтобы повысить продольную устойчивость покрытия в швах расширения, рекомендуется вместо одного шва сжатия устраивать один шов коробления в плитах, примыкающих к шву расширения.

2.26. Ширина и минимальная глубина паза для заполнения мастиками должны назначаться в соответствии с данными табл. 6. При наличии в покрытии шва коробления ширину паза шва сжатия следует назначать исходя из суммарной длины двух плит между швами сжатия. Пазы швов коробления и продольных допускается заполнять мастиками на всю глубину.

Таблица 6

Тип шва

Расстояние между швами , м

Ширина паза , мм

Глубина нарезки паза в долях от толщины покрытия


£ 5-8

8 -12

³ 0 , 25

Шов сжатия

8 -12

15

³ 0 , 25


15 -20

20

³ 0 , 25

Шов коробления

3 , 5 -6

3 -5

³ 0,33

Шов расширения

По табл. 4

33 -35

До верха доски - 30 -55 мм

Продольный шов

-

3 -5

0 , 25 -0,33

Примечание. Ширину паза швов сжатия допускается назначать по расчету, но не менее 3 мм.

2.27. На дорогах I -III категорий, при насыпях от 3 до 5 м, а также в зоне перехода насыпи в выемку на участке не более 20 -40 м (в зависимости от глубины выемки и поперечной косогорности, кроме случаев, указанных в п. 2.2 8) бетонные покрытия в умеренном и континентальном климате следует устраивать из плит длиной 3,5; 4 и 5 м и толщиной соответственно 18, 20 -22 и 24 см. В этих случаях при бетонировании комплектом машин на рельс-формах рекомендуется каждые две плиты соединять швом коробления, т. е. шов коробления устраивать только через шов сжатия, что позволит повысить транспортно-эксплуатационные качества и продольную устойчивость покрытия из коротких плит.

2.28. На дорогах I -III категорий с насыпями высотой более 3 м, из скальных грунтов, насыпями на болотах, построенными при частичном выторфовывании, насыпями выше 5 м из любых грунтов, у путепроводов через железные дороги в пределах до 200 м при различной высоте насыпи, а также на участках дорог индивидуального проектирования (где ожидаются неравномерные осадки земляного полотна) покрытие следует устраивать из плит длиной от 5 до 7 м и армировать их стальными плоскими сетками с расходом продольной арматуры на 1 м2 покрытия согласно табл. 7 и схемам армирования, приведенным на рис. 8.

2.29. На отдельных участках дорог I и II категорий с большой интенсивностью движения - соответственно более 10000 и 5000 авт./сут (на подходах к крупным городам) наряду с неармированными допускается устраивать покрытия из армированных плит длиной от 10 до 20 м с расходом продольной арматуры на 1 м2 покрытия согласно табл. 7.

В плитах длиннее 12 м допускается снижать толщину армированных покрытий на 2 см по сравнению с неармированными покрытиями толщиной 22 -24 см.
