Ведомственные строительные нормы

Производственная документация

по монтажу технологического

оборудования и технологических

трубопроводов

ВСН 478 - 86

Минмонтажспецстрой СССР

Разработаны институтами Минмонтажспецстроя СССР

Гипрохиммонтаж (ведущая организация) - И. П. Петрухин, М. Л. Эльяш (руководитель темы и ответственный исполнитель); ВНИИмонтажспецстрой - Б. В. Поповский, В. Я. Эйдельман.

Внесены Главхиммонтажем Минмонтажспецстроя СССР

Главный инженер А. В. Анохин.

Подготовлены к утверждению Главным техническим управлением Минмонтажспецстроя СССР.

Зам. начальника Г. А. Сукальский.

Утверждены Министерством монтажных и специальных строительных работ СССР.

Заместитель министра К. К. Липодат.

Согласованы с Госстроем СССР (письмо от 4 марта 1986 г. № ДЦ - 1125 - 1 ).


Министерство монтажных

Ведомственные

строительные нормы

ВСН 478 - 86

Минмонтажспецстрой СССР

и специальных

строительных работ СССР (Минмонтажспецстрой СССР)

Производственная

документация по

монтажу

технологического

оборудования и

технологических

трубопроводов



Впервые

Настоящие ведомственные строительные нормы (ВСН) устанавливают содержание производственной документации при монтаже технологического оборудования и технологических трубопроводов.

1. Общие положения

1.1. Виды и содержание производственной документации должны соответствовать СНиП 3.01.01 - 85, СНиП 3.05.05 - 84 и СНиП III - 3 - 81.

Производственная документация на оборудование и трубопроводы, подлежащие инспекции органами государственного надзора, должна быть составлена согласно правилам и нормам этих органов.

1.2. При заполнении в формах производственной документации должны быть отражены требования государственных, отраслевых стандартов, технических условий на изготовление и поставку технологического оборудования и трубопроводов, а также согласованные заказчиком с привлечением монтажной организации требования в этой части фирм - поставщиков комплектного технологического оборудования и трубопроводов, закупаемых по импорту.

1.3. Производственную документацию по видам работ комплектуют по технологическим узлам, а для объектов, в проектах которых технологические узлы не выделены, - на объект в целом.

Внесены

Главхиммонтажем

Минмонтажспецстроя СССР

Утверждены

Минмонтажспецстроем СССР

18 марта 1986 г.

Срок

введения в действие

1 июля 1986 г.

2. Содержание форм производственной документации

2.1. Монтажная организация передает генподрядчику для предъявления рабочей комиссии документацию, предусмотренную в СНиП III - 3 - 81, СНиП 3.01.01 - 85, СНиП 3.05.05 - 84 и настоящих ВСН (формы 1 - 10).

2.2. Перед заголовком каждой формы (за исключением форм 9 - 13) помещают следующие сведения:

________________________________ ________________________

(место строительства предприятия) (наименование генподрядной и строительной организации и ее ведомственная принадлежность)

_______________________________ ________________________

(наименование предприятия - заказчика) (наименование монтажной

_______________________________ организации с указанием треста (наименование сооружаемого объекта) и ведомственной принадлежности)


_______________________________ __________________ 19__г.

(наименование технологического узла) (дата)

2.3. Данные, приведенные в формах (за исключением форм 5 - 14), удостоверяются подписями лиц, ответственных за ведение производственной документации, в следующем виде:

Наименование

Представитель

организации

Должность

Фамилия, инициалы

Подпись

Предприятие - заказчик




Генподрядная организация




Монтажная организация




При необходимости в составлении форм могут участвовать представители предприятия - изготовителя технологического оборудования и трубопроводов, пуско-наладочной, проектной и комплектующей организаций.

2.4. Проверку установки оборудования на фундамент (основание) производят в соответствии с рабочей документацией на строительство объекта и эксплуатационной документацией (инструкциями по монтажу) предприятий - изготовителей. Результаты проверки фиксируют на оборудование, входящее в состав технологического узла (форма 1)*.

* См. п. 1.3.

2.5. Результаты испытаний сосудов и аппаратов фиксируют в форме 2. В качестве основных технических характеристик сосудов и аппаратов указывают: габаритные размеры, рабочее давление МПа (кгс/см2 ), массу (в нерабочем состоянии), заводской номер предприятия - изготовителя.

2.6. Машины и механизмы испытывают в соответствии с п. 5.3 СНиП 3.05.05 - 84, требованиями технических условий и эксплуатационной документации (инструкции по монтажу) предприятия - изготовителя. Результаты испытаний фиксируют в форме 3.

2.7. Испытание технологических трубопроводов проводят в соответствии с пп. 5.4 - 5.16 СНиП 3.05.05 - 84 и требованиями рабочей документации. Результаты испытаний фиксируют в форме 4 на каждую линию трубопроводов.

2.8. Журнал сварочных работ составляют по форме 5, список сварщиков и термистов - операторов - по форме 6, журнал учета и проверки качества контрольных (пробных) сварных соединений - по форме 7, журнал термической обработки сварных соединений - по форме 8, акт освидетельствования скрытых работ - по форме 9.

2.9. Акт о приемке оборудования после индивидуальных испытаний составляют по форме 10.

2.10. Готовность опорных конструкций, в том числе фундаментов к монтажу технологического оборудования и трубопроводов фиксируют в акте промежуточной приемки ответственных конструкций (форма 11).

2.11. Передачу заказчиком в монтаж технологического оборудования и трубопроводов, а также других изделий, подлежащих монтажу, фиксируют в форме ЦСУ СССР М - 25 (форма 12 настоящих ВСН). Выявленные при этом дефекты и отступления от рабочих чертежей и нормативно - технических документов отражают в форме ЦСУ СССР М - 27 (форма 13 настоящих ВСН).

Приемка оборудования и трубопроводов в монтаж должна осуществляться в соответствии с пп. 2.5 - 2.8 СНиП 3.05.05 - 84. При этом проверяют их заводскую готовность, монтажную технологичность и комплектность в соответствии с ГОСТ 24414 - 80 и другими нормативно - техническими документами.

2.12. При приемке рабочей документации для производства работ по монтажу технологического оборудования и трубопроводов (форма 14) необходимо проверить ее соответствие требованиям действующих строительных норм и правил, стандартов СПДС и других нормативно - технических документов.

2.13. В качестве исполнительных чертежей технологических трубопроводов (если они предусмотрены нормативными документами) должны, как правило, использоваться с внесением в них фактических данных деталировочные (аксонометрические) чертежи этих трубопроводов, из которых ставят штамп “Исполнительный чертеж”, удостоверенный подписью ответственного за монтаж трубопроводов и уполномоченного подписывать формы производственной документации. На штампе должна быть указана дата составления исполнительного чертежа.

В исполнительный чертеж на основе предъявленных заказчиком монтажной организации ведомостей, актов, паспортов, сертификатов и других документов вносят данные, содержащие в требуемом объеме сведения о примененных при монтаже трубопроводов деталях, материалах и изделиях (по трубам и деталям трубопроводов поставки подрядчика аналогичные сведения указывают по документам предприятий - изготовителей или поставщиков).

2.14. Производственная документация по формам 1 - 14 отражает весь комплекс работ по монтажу технологического оборудования и технологических трубопроводов.

Сведения о ней приводят в описях (рекомендуемые приложения 1 и 2, а рабочей комиссии производственную документацию передают по реестрам (рекомендуемое приложение 3) в соответствии с п. 1.3 настоящих ВСН.

2.15. Порядок ведения производственной документации приведен в рекомендуемом приложении 4.

Форма 1

Сведения по п. 2.2 ВСН

Акт

проверки установки оборудования на фундамент

Настоящий акт составлен в том, что произведена проверка установки на фундамент (основание) следующего оборудования:



п/п


Наименование

и номер

по рабочим

чертежам

Номер

и наименование рабочих

чертежей и

эксплуатационной

документации

(инструкция по монтажу)

предприятия - изготовителя

Заключение

о результатах

проверки и

закрепления

фундаментными

болтами

1

2

3

4

На основании изложенного разрешается произвести подливку перечисленного оборудования (за исключением оборудования пп. _________, которое в проектном положении устанавливается без подливки).

Примечание. К акту, если это предусмотрено в эксплуатационной документации (инструкции по монтажу), прилагают формуляр с указанием замеров, произведенных при монтаже, по форме, установленной предприятием - изготовителем оборудования.

Подписи по п. 2.3 ВСН.

Форма 2

Сведения по п. 2.2 ВСН.

Акт

испытания сосудов и аппаратов

Настоящий акт составлен в том, что произведен наружный осмотр (внутренний в доступных местах), после чего проведено гидравлическое, пневматическое ______________________________

(ненужное зачеркнуть)

испытание пробным давлением (ненужное зачеркнуть):

корпуса МПа (кгс/см2 );

трубной части МПа (кгс/см2 );

рубашки МПа (кгс/см2 ).


(наименование сосуда, аппарата, номер по рабочей документации,


краткая техническая характеристика)


Во время испытания оборудование находилось в течение ____ мин под пробным давлением (или под наливом воды), после чего давление постепенно было снижено до рабочего, которое поддерживалось в течение ____ мин.

При осмотре оборудования установлено, что _________________


Заключение

Оборудование выдержало гидравлическое, пневматическое (ненужное зачеркнуть) испытание пробным давлением и годно к работе при рабочем давлении:

корпуса МПа (кгс/см2 );

трубной части МПа (кгс/см2 );

рубашки МПа (кгс/см2 ).

Подписи по п. 2.3 ВСН.

Форма 3

Сведения по п. 2.2 ВСН

Акт

испытания машин и механизмов

Настоящий акт составлен в том, что произведено индивидуальное испытание на холостом ходу следующих машин и механизмов:



п/п


Наименование и номер по

рабочим

чертежам

Наименование (шифр)

документации, по которым

проводилось испытание


Продолжитель-ность

испытания, ч


Заключение о результатах испытания

1

2

3

4

5

На основании изложенного считать вышеперечисленные машины и механизмы выдержавшими индивидуальное испытание.

Подписи по п. 2.3 ВСН.

Форма 4

Сведения по п. 2.2 ВСН

Акт

испытания трубопроводов

Настоящий акт составлен в том, что произведено _____________

(вид испытания)

испытание линий трубопровода _______________________________ (наименование и номер линии,


ее границы, рабочее давление, МПа (кгс/см2 )

Испытание проведено в соответствии со СНиП 3.05.05 - 84 ______


(наименование и шифр других нормативно - технических документов, номера


чертежей рабочей документации)

на прочность давлением МПа (кгс/см2 );

на герметичность давлением МПа (кгс/см2 ).

Продолжительность испытания ч

Во время испытания в трубопроводе течи и других дефектов не обнаружено.

Линии трубопроводов, указанные в настоящем акте, считать выдержавшими испытание.

Подписи по п. 2.3 ВСН.

Сведения по п. 2.2 ВСН

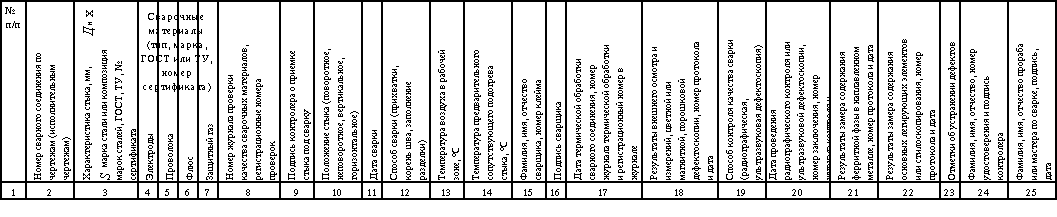

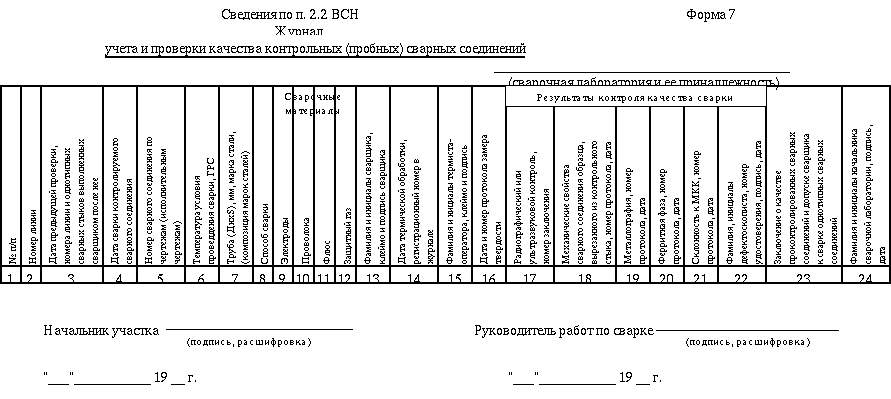

Журнал сварочных работ

Линия № Трубопровод

(наименование, рабочее давление, температура, продукт)

Начальник участка Руководитель работ по сварке __________________________

(подпись, расшифровка) (подпись, расшифровка)

"___"_________________ 19__ г. "___"_________________ 19__ г.

Форма 6

Сведения по п. 2.2 ВСН

Список

сварщиков и термистов - операторов

п/п

Фамилия,

имя,

отчество

Специальность (сварщик,

термист - оператор)

Клеймо

Разряд

Номер удостоверения и срок действия

Образец подписи

Примечание

1

2

3

4

5

6

7

8

Начальник участка

(подпись, расшифровка)

Руководитель работ по сварке

(термообработке) (подпись, расшифровка)



Форма 8

Сведения по п. 2.2 ВСН

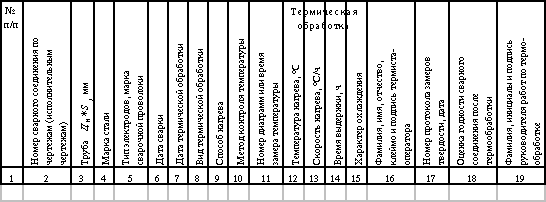

Журнал

термической обработки сварных соединений

Номер линии ____________ Трубопровод ______________________________________

(наименование, давление, температура, продукт)

Начальник участка _______________________

(подпись, расшифровка)

"___"___________19____ г.

Руководитель работ по сварке (термообработке) _____________________

(подпись, расшифровка)

"___"____________19___ г.


Форма 9 (по СНиП 3.01.01 - 86)

Акт

освидетельствования скрытых работ


(наименование работ)

"____" ____________ 19___г.

Комиссия в составе:

представителя строительно - монтажной организации __________

______________________________________________________

(фамилия, инициалы, должность)

представителя технического надзора заказчика _______________

______________________________________________________

(фамилия, инициалы, должность)

произвела осмотр работ, выполненных ______________________

______________________________________________________

(наименование

______________________________________________________

строительно - монтажной организации)

и составила настоящий акт о нижеследующем:

1. К освидетельствованию и приемке предъявлены следующие работы _____________________________________________________

(наименование скрытых работ)

2. Работы выполнены по проектно - сметной документации _____

______________________________________________________

(наименование проектной организации, номера чертежей и дата

______________________________________________________

их составления)

3. При выполнении работ применены ________________________

(наименование материалов,

______________________________________________________

конструкций, изделий со ссылкой на сертификаты или

______________________________________________________

другие документы, подтверждающие качество)

4. При выполнении работ отсутствуют (или допущены) отклонения от проектно - сметной документации ___________________________

(при наличии

_______________________________________________________

отклонений указывается, кем согласованы, номера

_______________________________________________________

чертежей и дата согласования)

5. Дата: начала работ ___________________________

окончания работ ________________________

Решение комиссии

Работы выполнены в соответствии с проектно - сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.

На основании изложенного разрешается производство последующих работ по устройству (монтажу) ___________________

(наименование работ и

_________________________________________________________

конструкции)

Представитель технического _______________________________

надзора заказчика (подпись)

Представитель _______________________________

строительно - монтажной (подпись)

организации


Форма 10

(по СНиП III - 3 - 81)

Акт

о приемке оборудования после индивидуального испытания

гор. ________________ "___" _______________19__г.

Рабочая комиссия, назначенная _____________________________

(наименование

_______________________________________________________

организации - заказчика (застройщика),

_______________________________________________________

назначившей рабочую комиссию)

решением от "___"______________19__ г. № __________ в составе

председателя - представителя заказчика ______________________

(фамилия, и.о., должность)

членов комиссии - представителей

генерального подрядчика __________________________________

(фамилия, и.о., должность)

субподрядных (монтажных организаций) ____________________

_______________________________________________________

эксплуатационной организации _____________________________

генерального проектировщика _____________________________

органов государственного пожарного надзора ________________

______________________________________________________

технической инспекции труда ЦК или совета профсоюзов ______

______________________________________________________

профсоюзной организации заказчика или эксплуатационной

организации ____________________________________________

_______________________________________________________

_______________________________________________________

других заинтересованных органов надзора и организации ________

_______________________________________________________

_______________________________________________________

Установила:

1. Генеральным подрядчиком ______________________________

_______________________________________________________

(указать наименование и ведомственную подчиненность)

предъявлено к приемке следующее законченное монтажом оборудование:

_______________________________________________________

(перечень смонтированного оборудования и его краткая

_______________________________________________________

техническая характеристика (при необходимости указать в

_______________________________________________________

приложении)

смонтированное в ________________________________________

(наименование здания, сооружения, цеха)

входящего в состав ______________________________________

(наименование предприятия,

_______________________________________________________

его очередности, пускового комплекса)

2. Монтажные работы выполнены __________________________

(указать наименование

_______________________________________________________

монтажных организаций и их ведомственную подчиненность)

3. Проектная документация разработана _____________________

(указать наименование

_______________________________________________________

проектной организации и ее ведомственную подчиненность,

_______________________________________________________

номер чертежей и дату их составления)

4. Дата начала монтажных работ ___________________________

(год и месяц)

5. Дата окончания монтажных работ ________________________

(год и месяц)

6. Имеющиеся недоделки в предъявленном к приемке оборудования не препятствуют комплексному опробованию и подлежат устранению в сроки, указанные в приложении № ____ к настоящему акту.

Рабочей комиссией произведены следующие дополнительные испытания оборудования (кроме испытаний, зафиксированных в исполнительной документации, предъявленной генподрядчиком):

_______________________________________________________

Решение рабочей комиссии

Работы по монтажу предъявленного оборудования выполнены в соответствии с проектом, стандартами, строительными нормами и правилами, техническими условиями и отвечают требованиям его приемки для комплексного опробования.

Предъявленное к приемке оборудование, указанное в п. 1 настоящего акта, считать принятым с __________________19___ г. для комплексного опробования с оценкой качества выполненных работ ______________________________________________________

(отлично, хорошо, удовлетворительно)

Перечень приемо - сдаточной документации, прилагаемой к акту:

1. _________________________________________________

2. _________________________________________________

3. _________________________________________________

и т. д.

Председатель рабочей комиссии ______________________

(подпись)

Члены рабочей комиссии ____________________________

(подписи)

Сдали:

Представители генерального подрядчика

и субподрядных организаций

_______________________________________________________

(подписи)

Приняли:

Представители заказчика (застройщика)

_______________________________________________________

(подписи)


Форма 11

(по СНиП 3.01.01 - 85)

Акт

промежуточной приемки ответственных конструкций

_______________________________________________________

(наименование конструкции)

выполненных в __________________________________________

(наименование и место расположения объекта)

"___"_____________19___г.

Комиссия в составе:

представителя строительно - монтажной организации __________

_______________________________________________________

(фамилия, инициалы, должность)

представителя технического надзора заказчика _______________

______________________________________________________

(фамилия, инициалы, должность)

представителя проектной организации _______________________

_______________________________________________________

(фамилия, инициалы, должность)

произвела осмотр конструкций и проверку качества работ,

выполненных ___________________________________________

(наименование строительно - монтажной организации)

и составила настоящий акт о нижеследующем:

1. К приемке предъявлены следующие конструкции ____________

_______________________________________________________

(перечень и краткая характеристика конструкций)

2. Работы выполнены по проектно - сметной документации _____

_______________________________________________________

(наименование проектной организации, номера чертежей и

_______________________________________________________

дата их составления)

3. При выполнении работ отсутствуют (или допущены) отклонения от проектно - сметной документации ____________________________

(при наличии

_______________________________________________________

отклонений указывается, кем согласованы, номера чертежей и

_______________________________________________________

дата согласования)

4. Дата: начала работ ________________________________

окончания работ _____________________________

Решение комиссии

Работы выполнены в соответствии с проектно - сметной документацией, стандартами, строительными нормами и правилами.

На основании изложенного разрешается производство последующих работ по устройству (монтажу) ___________________

_______________________________________________________

(наименование работ и конструкций)


Представитель _________________________

строительно - монтажной (подпись)

организации


Представитель _________________________

технического надзора (подпись)

заказчика


Представитель _________________________

проектной организации (подпись)


Форма 12

Типовая междуведомственная норма № М - 25

Утверждена приказом ЦСУ СССР от 27.11.85 № 628

Заказчик _____________________

Акт № ______

приемки - передачи оборудования в монтаж

"___"_______________19___ г.


Код

операции

Склад






Акт составлен ________________________________________________

(место составления акта)

Передано ____________________________________________________

(наименование монтажной организации)

перечисленное ниже оборудование для монтажа в ___________________

(наименование

____________________________________________________________

здания, сооружения, цеха)

Наименова-

Код

(номен


Завод ской

Завод - изгото

Номер позиции

Поступление на склад заказчика



ние оборудования

клатурный номер)

Тип, марка

номер или маркировка

витель

по технологической схеме

дата

номер акта приемки

Количество

Стоимость

1

2

3

4

5

6

7

8

9

10



Оборотная сторона формы № М - 25

При приемке оборудования в монтаж установлено следующее:

1. Оборудование соответствует \ не соответствует проектной спецификации или чертежу (если не соответствует, указать в чем) _________________________________________________________

2. Оборудование передано комплектно \ некомплектно (указать состав комплекта и технической документации, по которой произведена приемка и какая комплектность) ___________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

3. Дефекты при наружном осмотре оборудования не обнаружены \ обнаружены (если обнаружены, то подробно их перечислить) ______________________________________________

_________________________________________________________

_________________________________________________________

Примечание. Дефекты, обнаруженные при ревизии, монтаже и испытании оборудования, подлежат актированию особо.

4. Заключение о пригодности к монтажу _____________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________

_______________________________________________________


Сдал представитель заказчика

________________ ______________ __________________

(должность) (подпись) (и.о., фамилия)


Принял представитель монтажной организации

________________ ______________ __________________

(должность) (подпись) (и.о., фамилия)


Указанное оборудование принято на хранение.

Материально ответственное лицо


Форма 13

Типовая междуведомственная норма № М - 27

Утверждена приказом ЦСУ СССР от 27.11.85

628

Акт № ______

о выявленных дефектах оборудования

"___"_____________19___ г.

_______________________________________________________

Место нахождения: город, поселок и т. д.

Предприятие (заказчик) ___________________________________

(наименование)

Здание (сооружение), цех _________________________________

Настоящий акт составлен в том, что в процессе ревизии, монтажа, испытания (подчеркнуть стадию) принятого в монтаж по акту № ___ от ________________ 19___ г. нижеперечисленного оборудования, изготовленного ________________________________

(наименование завода - изготовителя)

обнаружены следующие дефекты:




Заводской

Проектная

организация

Дата

Обнаружен

Наименова-ние

Тип, марка

номер или маркировка

номер чертежа

наименование

изготовления оборудования

поступления оборудования на склад

ные дефекты


1

2

3

4

5

6

7

8

Оборотная сторона формы № М - 27




Заводской

Проектная

организация

Дата

Обнаружен

Наименова-ние

Тип, марка

номер или маркировка

номер чертежа

наименование

изготовления оборудования

поступления оборудования на склад

ные дефекты


1

2

3

4

5

6

7

8

Для устранения выявленных дефектов необходимо:

_______________________________________________________

(подробно указываются мероприятия или работы для

_______________________________________________________

устранения выявленных дефектов, исполнители и сроки

_______________________________________________________

исполнения)

_______________________________________________________

_______________________________________________________

_______________________________________________________


Представитель заказчика

________________ __________________ __________________

(должность) (подпись) (и.о., фамилия)


Представитель подрядчика

________________ __________________ __________________

(должность) (подпись) (и.о., фамилия)


Представитель завода - изготовителя

________________ __________________ __________________

(должность) (подпись) (и.о., фамилия)


Форма 14

Сведения по п. 2.2 ВСН

Акт

передачи рабочей документации для производства работ

Для производства работ ___________________________________

(заказчик)

переданы ______________ ________________________________

(дата) (монтажная организация)

в ______ экз.

1. Рабочие чертежи по ведомости основного комплекта № ______

2. Прилагаемые документы по ведомости ссылочных и

прилагаемых документов № __________________________ в т. ч.:

чертежи общих видов блоков;

чертежи общих видов технологических конструкций;

чертежи общих видов нестандартизированного оборудования;

рабочие чертежи трубопроводов (в т. ч. специальных)*;

ведомости объемов монтажных работ по ГОСТ 21.111 - 84;

ведомости потребности в материалах по ГОСТ 21.109 - 82;

спецификация оборудования по ГОСТ 21.110 - 82;

объектные сметы;

локальные сметы;

рабочая документация;

документация по ГОСТ 24444 - 80.

3. При проверке документации установлено:

чертежи основного комплекта соответствуют требованиям п. 1.4 СНиП 3.05.05 - 84;

чертежи общих видов соответствуют требованиям СНиП 1.02.01 - 85;

ведомости соответствуют требованиям ГОСТ;

сметы соответствуют СНиП 1.02.01 - 85;

на каждом чертеже основного комплекта и прилагаемых документов имеется штамп "в производство", подписанный ответственным представителем заказчика с указанием даты;

наличие заключения монтажных организаций по проекту (в соответствии с п. 1.5 СНиП 3.05.05 - 84);

4. Заключение по документации

Рабочая документация на строительство объекта пригодна к подготовке и производству работ по монтажу технологического оборудования и технологических трубопроводов.

Подписи по п. 2.3 ВСН.

* К "специальным" относятся трубопроводы, собираемые из прямых и фасонных элементов заводского изготовления - гуммированные, футерованные всеми видами покрытий, из неметаллических материалов, а также металлические для эксплуатации при Ру ³ 10 МПа (100 кгс/см2 ), на которые передаются сборочные (аксонометрические) чертежи. Для объектов, сооружаемых на импортном оборудовании, должны быть переданы аксонометрические чертежи на все трубопроводы Ду ³ 50 мм.

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
