ВСН 015-89

Строительство магистральных и промысловых трубопроводов. Линии связи и электропередачи (взамен ВСН 173-84, ВСН 195-86).

ВСН 015-89

____________________

МИННЕФТЕГАЗСТРОЙ



ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ



СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ И ПРОМЫСЛОВЫХ

ТРУБОПРОВОДОВ


ЛИНИИ СВЯЗИ И ЭЛЕКТРОПЕРЕДАЧИ


Дата введения 1989-08-01



РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов (ВНИИСТ) Миннефтегазстроя СССР: кандидаты техн. наук Я.Г.Али-заде, А.Д.Яблоков; инженеры И.А.Воблов, В.И.Ковальков, В.П.Михайлов.


ВНЕСЕНЫ лабораторией технологии сооружений линий связи и ЛЭП в трубопроводном строительстве ВНИИСТа.


ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным научно-техническим управлением Миннефтегазстроя.


УТВЕРЖДЕНЫ приказом Миннефтегазстроя № 100 от 28 апреля 1989 г.


ВЗАМЕН , .


С введением в действие “Строительство магистральных и промысловых трубопроводов. Линии связи и электропередачи” утрачивают силу:


"Инструкция по технологии и организации строительства кабельных линий технологической связи магистральных трубопроводов в различных природно-климатических условиях (); "Инструкция по совмещенному строительству вдоль трассовых ЛЭП 6-10 кВ магистральных трубопроводов" ().

СОГЛАСОВАНЫ: Нефтегазэлектроспецстрой; Союзгазсвязьстрй; ВНИПИтрансгаз.



1. ОБЩИЕ ПОЛОЖЕНИЯ



1.1. Настоящие Ведомственные строительные нормы распространяются на строительство кабельных линий технологической связи магистральных трубопроводов и линий электропередачи (ЛЭП 6-10 кВ) промысловых и магистральных трубопроводов.


1.2. При строительстве кабельных линий технологической связи и линий электропередачи, кроме требований настоящего нормативного документа, должны соблюдаться строительные нормы и правила, стандарты и другие нормативные документы, а также правила и руководства, утвержденные Минсвязи и Минэнерго.


1.3. Требования настоящего нормативного документа не распространяются на строительство линий связи и ЛЭП в условиях вечной мерзлоты, при переходах водных преград (шириной воды в меженный период более 30 м), на морских акваториях и в районах с сейсмичностью выше 6 баллов.


1.4. Защиту от коррозии блок-контейнеров необслуживаемого усилительного пункта (НУП) и кабеля связи осуществляют в соответствии с проектом.


1.5. Ширина полосы отвода земель на время строительства линий связи и электропередачи определяется проектом в соответствии с "Нормами отвода земель для магистральных трубопроводов" (СН 452-73), "Нормами отвода земель для электрических сетей напряжением 0,4-500 кВ" (СН 465-74) и "Основами земельного законодательства Союза ССР и союзных республик".


1.6. К производству работ подготовительного и основного периодов строительства должны допускаться лица, прошедшие обучение, инструктаж и проверку знаний по технике безопасности.



2. СТРОИТЕЛЬСТВО КАБЕЛЬНЫХ ЛИНИЙ СВЯЗИ

МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ


2.1. Организация строительства



2.1.1.Строительство кабельной линии технологической связи в системе Миннефтегазстроя ведут:


субподрядным способом на основе договоров с генеральным подрядчиком, сооружающим трубопровод, выполняющим обустройство промысла и др.объектов;


подрядным способом на основе договора с заказчиком (эксплуатационными организациями Мингазпрома и Миннефтепрома) специализированной организацией.


2.1.2. Взаимоотношения между заказчиком и генподрядчиком регламентируются правилами о договорах подряда на капитальное строительство.


2.1.3. Взаимоотношения между генподрядчиком и субподрядчиком регламентируются положением о взаимоотношениях организаций - генеральных подрядчиков с субподрядными организациями.


2.1.4. Для выполнения специальных и монтажных работ (устройство подводных переходов, вырубка и расчистка просек, разработка траншей в скальных грунтах и др.) генподрядчик привлекает субподрядные организации.


2.1.5. При строительстве линий связи субподрядным способом генподрядчик обязан предоставить субподрядчику для заключения договора:


выписку из титульного списка стройки с распределением по годам заданий по вводу в действие производственных мощностей и объектов;


выписку из внутрипостроечного титульного списка объектов, по которым предусматривается выполнение работ субподрядчиком;


проектно-сметную документацию;


графики поставки материалов, конструкций и оборудования (разрабатываются совместно с субподрядчиком);


календарный план (график) производства работ по объектам, на которых предусматривается выполнение работ субподрядчиком.


2.1.6. Генподрядчик до начала строительства обязан передать субподрядчику:


техническую документацию на закрепленные на местности знаки полосы временного отвода земель, места пересечения трубопроводов подземными коммуникациями и искусственными сооружениями (обозначить на местности и в рабочих чертежах места перехода от одной категории трассы к другой);


разрешение на производство специальных работ, выполнение которых требует согласия соответствующих организаций (переходы через железные и шоссейные дороги, магистральные и промысловые трубопроводы, кабельные линии и линии электропередачи и т.д.).


2.1.7. Генподрядчик обязан обеспечить субподрядчика:


барабанами с кабелем связи, проводами и тросами;


блок-контейнерами необслуживаемых усилительных пунктов (подземная и надземная части);


нетиповыми конструкциями для кабельных линий связи.


Порядок, количество и сроки передачи генподрядчиком субподрядчику материалов, деталей и конструкций оговаривают в особых условиях к договору субподряда.


2.1.8. Генподрядчик поставляет материалы, детали и конструкции субподрядчику на его приобъектный склад, место расположения которого определено в проекте организации строительства или в проекте производства работ.


Материалы, детали и конструкции должны быть обеспечены документами, удостоверяющими их качество; забракованные материалы, детали и конструкции должны быть заменены исправными генподрядчиком в сроки, обеспечивающие бесперебойное выполнение работ.


2.1.9. Генподрядчик обязан до начала работ, вьполняемых субподрядчиком в соответствии с календарным планом и проектом организации строительства (ПОС), обеспечить:


вырубку и очистку просек в полосе строительства линии связи;


разбивку трассы линии связи и отчуждение земельных участков, устройство проездов вдоль трассы;


рытье и засылку траншей для кабеля в скальных грунтах;


готовность к установленному сроку кабеля связи на подводных речных переходах.


2.1.10. Готовность фронта работ фиксируется двусторонним актом на основе:


проекта и действующих технических условий на выполнение строительно-монтажных работ;


качественного состояния и степени готовности выполненных генподрядчиком работ;


наличия оборудования и специальных материалов, поставляемых генподрядчиком (заказчиком).




Подготовка строительного производства



2.1.11. До начала основных строительно-монтажных работ должна быть проведена подготовка строительного производства, включающая:


организационно-подготовительные мероприятия;


внеплощадочные подготовительные работы;


внутриплощадочные подготовительные работы.


2.1.12. Организационно-подготовительные мероприятия включают:


изучение проектно-сметной документации. Рабочие чертежи, спецификации для заказа оборудования, кабельной продукции, приборов и др. должны быть переданы исполнителям в срок до 1 июля (для северных районов - до 1 марта) года, предшествующего году строительства (на объем работ первого года строительства);


разработку проекта производства работ и календарного графика строительства кабельной линии технологической связи, согласованного с графиком строительства трубопровода;


заключение договоров с организациями, обеспечивающими рабочее снабжение, медицинское обслуживание и др.;


решение вопроса об условиях использования существующих транспортных и инженерных коммуникаций, предприятий стройиндустрии, местных строительных материалов;


перебазировку в район строительства строительной техники, материалов, приборов и инструментов.


2.1.13. Внеплощадочные подготовительные работы включают:


строительство площадок для приема грузов;


организацию и обустройство площадок для хранения барабанов с кабелем и пустых барабанов;


организацию полевых жилых городков и быта строителей;


строительство складов ГСМ;


организацию связи на период строительства;


подготовку строительной и транспортной техники;


подготовку оборудования и измерительной аппаратуры.


2.1.14. Внутриплощадочные подготовительные работы включают:


приемку подготовленной трассы для строительства кабельной линии связи от генподрядчика;


дополнительную планировку и подготовку трассы прокладки кабеля, работы по обеспечению сохранности действующих трубопроводов, рекультивации земель и охране окружающей среды;


проверку и испытание кабеля перед прокладкой.


2.1.15. Проект производства работ должен быть передан исполнителям до начала производства внеплощадочных подготовительных работ.


2.1.16. Подготовительные работы должны быть технологически увязаны с общим потоком основных строительно-монтажных работ и обеспечивать необходимый фронт работ строительным подразделениям.


2.1.17. Производство основных строительно-монтажных работ можно начинать после завершения (в необходимом объеме) организационных подготовительных мероприятий, внеплощадочных и внутриплощадочных подготовительных работ.



2.2. Строительство кабельных переходов через естественные

и искусственные препятствия



2.2.1. Переходы кабеля через естественные и искусственные препятствия (железные и автомобильные дороги, водные преграды, рвы, балки, овраги и т.п.) могут быть как совмещенными с трубопроводами, так и несовмещенными. Конструктивно совмещенные и несовмещенные переходы могут быть выполнены подземными, надземными и подводными.


Вид и конструкция кабельного перехода зависят от конкретных условий строительства и определяются проектом.


2.2.2. При сооружении переходов через судоходные и сплавные реки, через водные преграды в городах и населенных пунктах, через реки по мостам работы должны быть согласованы с заинтересованными организациями.


2.2.3. Работы по сооружению переходов в зависимости от их объема выполняют специализированные бригады или непосредственно механизированная колонна по прокладке кабелей.


2.2.4. При сооружении переходов с большим объемом работ на одной из его сторон должна быть оборудована строительная площадка. На строительной площадке размещают машины и механизмы для производства работ, автотранспорт, оборудование, материалы и жилые вагоны-дома.


2.2.5. Строительство кабельного перехода должно быть закончено ко времени подхода механизированной колонны по прокладке кабеля к сооружаемому переходу. Кабель связи, проложенный на переходе, должен быть проверен на герметичность и находиться под избыточным воздушным давлением.



Строительство совмещенных переходов



2.2.6. Строительство совмещенных кабельных переходов выполняют строители переходов трубопровода (генподрядчик). В состав их работ входят:


а) при сооружении кабельных подземных переходов - монтаж футляров в общем патроне с трубопроводом с закладкой тросов для затяжки кабелей связи;


б) при сооружении надземных кабельных переходов - монтаж трубы-футляра с креплением к несущей конструкции перехода (трубопроводу и др.) с закладкой тросов для затяжки кабелей связи;


в) при сооружении подводных кабельных переходов - прокладка кабелей связи в одной траншее с трубопроводом.


2.2.7. Строители-связисты выполняют работы в приведенной технологической последовательности:


а) при сооружении подземных и надземных переходов:


отрывают траншеи и котлованы;


затягивают кабели связи в футляры;


герметизируют концы футляров;


монтируют отводы;


засыпают траншеи и котлованы;


б) при сооружении подводных переходов:


разрабатывают траншеи и котлованы для укладки и монтажа концов кабеля;


монтируют кабельный переход с сооружаемой кабельной линией связи;


засыпают траншеи и котлованы.


2.2.8. Траншею для укладки концов кабеля по обе стороны препятствия до места стыковки их с кабелем, проложенным мехколонной, отрывают одноковшовым экскаватором, а при невозможности применения экскаватора - вручную. Одновременно готовят котлованы для муфт.


2.2.9. Проходимость футляров проверяют протяжкой тросов. К тросу прикрепляют канат для затягивания кабеля в футляр.


2.2.10. Кабель в футляр затягивают лебедкой с барабана, установленного на кабельном транспортере, домкрате или треноге. Барабан вращают вручную. Размотка кабеля с барабана из-за натяжения кабеля не допускается.


2.2.11. Для затягивания кабеля в футляр используют стальной трос диаметром 9-11 мм. Крепят трос к затягиваемому кабелю с помощью стальных кабельных чулок через карабин и компенсатор кручения.


2.2.12. Для защиты оболочки кабеля от механических повреждений при протаскивании при необходимости на выходе из футляра (защитной трубы) устанавливают изогнутый желобок (кабельное колено).

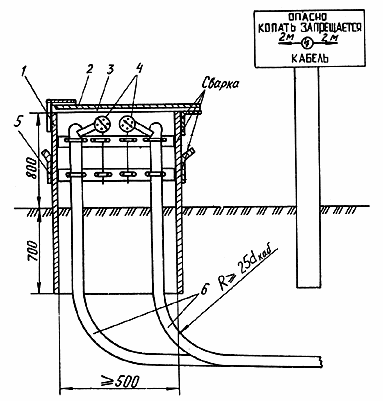

Рис.1. Оголовник для кабеля связи на подводных

переходах (рекомендуемая конструкция):


1 - оголовник; 2 - люк; 3 - резиновая прокладка; 4 - манометр; 5 - петли;

6 - кабель связи; d - диаметр кабеля


2.2.13. После затяжки кабеля концы футляров заделывают пробкой - смесью сурика с волокнистым материалом.


2.2.14. Засыпку траншей и котлованов ведут экскаватором, бульдозером или вручную.


2.2.15. В скальных грунтах для защиты концов кабеля, прокладываемого в подводящих траншеях, от повреждения камнями в траншее устраивают постель и присыпку из мягкого грунта толщиной по 10 см. Мягкий грунт заготовляют на месте, для удаления камней целесообразно использовать раму с металлической сеткой (грохот) с ячейками не более 3 см.


После присыпки кабеля траншею засыпают вынутым грунтом с помощью бульдозера или вручную.


2.2.16. Выход кабеля связи из грунта и участок кабеля, проходящий по береговой опоре надземного перехода, должны быть защищены от механических повреждений стальной трубой или уголком.


2.2.17. Работы по прокладке кабеля через подготовленный генподрядчиком совмещенный переход выполняет механизированная колонна (бригада из ее состава) при подходе к месту перехода.


2.2.18. Для обеспечения сохранности кабеля и контроля за его герметичностью на совмещенных подводных переходах генподрядчик (строители подводного перехода) предусматривает специальные оголовники (рис.1), или береговые кабельные колодцы, или подземные камеры НУПа согласно проекту.

Строительство несовмещенных переходов



2.2.19. Весь комплекс работ по строительству несовмещенных переходов выполняют строители-связисты.


2.2.20. В состав работ при сооружении несовмещенных переходов (бестраншейным способом) входят:


а) подземные переходы:


разбивка трассы перехода;


отрывка и засыпка котлованов и траншей;


размещение в котловане механизмов для разработки горизонтальной скважины;


закладка труб в скважины;


затягивание кабеля в трубу;


заделка труб;


б) надземные переходы:


разбивка трассы перехода;


отрывка траншей и котлованов;


монтаж несущей конструкции (трубы-футляра или троса) и укладка ее через переход;


затяжка кабелей связи в трубу-футляр или подвеска кабеля на стальном канате;


засыпка траншей и котлованов;


в) подводные переходы:


разбивка трассы перехода и промеры по створу;


срезка береговых откосов;


предварительная проходка кабелеукладчиком по створу перехода;


прокладка кабеля.


2.2.21. Разбивку трассы подземного перехода осуществляет согласно проекту руководитель работ совместно с представителями дорожно-эксплуатационной службы. По оси перехода устанавливают вехи и намечают контуры рабочего и приемного котлованов, а также подводящих траншей.


2.2.22. Подземные несовмещенные переходы при пересечении с шоссе, железными дорогами и т.п. в грунтах I-III группы (IV группы без камней размером более 10 см) сооружают, как правило, бестраншейным способом.


2.2.23. При подземных несовмещенных переходах кабель связи прокладывают в асбестоцементных или полиэтиленовых трубах диаметром 100 мм, соединенных в плеть из отдельных звеньев. Число прокладываемых труб определяется проектом.


2.2.24. На пересечениях с электрифицированными железными дорогами, при использовании вместо асбестоцементных труб металлических, последние предварительно покрывают битумной массой.


2.2.25. Рытье и засыпку рабочего и приемного котлованов, а также подводящих траншей с последующей их засыпкой выполняют экскаватором. Размеры котлованов зависят от конструкции и технологии сооружения переходов.


2.2.26. Концы труб после их прокладки должны выступать по обе стороны от подошвы насыпи или полевой бровки на длину не менее 1 м. Концы труб после их прокладки немедленно закрывают деревянными или пластмассовыми пробками.


2.2.27. В грунтах IV группы и выше при пересечении кабелем автомобильных дорог выполняют открытый несовмещенный переход с разработкой грунта экскаватором или вручную и применением при необходимости отбойных молотков. Проложенный кабель защищают асбестоцементной или стальной трубой или швеллером, при этом согласно проекту прокладывают необходимое количество резервных труб.


2.2.28. Переходы через обводненные участки, небольшие реки, ручьи, овраги, балки и т.п. с пологими склонами берегов и с нетопким спокойным рельефом дна (сложенными мягкими породами без твердых включений) при глубине до 1 м и ширине до 200 м сооружают кабелеукладчиком без остановки движения механизированной колонны.


2.2.29. Несовмещенные кабельные переходы через небольшие горные реки выполняют в траншее, вырытой по дну реки, или прямым проходом мехколонн. В грунтах IV группы и выше предварительно рыхлят грунт взрывным способом при условии согласования с заинтересованными организациями.


2.2.30. Предельные глубины горных рек в зависимости от скорости течения, допустимые для производства работ в русле реки, приведены в табл.1.


Таблица 1


Способ

Глубина реки (м) при скорости течения, м/с

работы


1-1,5

До 2

До 4

Вручную

0,9

0,8

0,6


Экскаватором


0,45

0,4

0,3



2.2.31. Если глубина рек меньше указанных в табл.1 значений, траншею готовят одноковшовым экскаватором, перемещающимся по дну.


Для страховки экскаватор должен быть прикреплен тросом к трактору, стоящему на противоположном берегу (по ходу работы экскаватор приближается к страховочному трактору).


2.2.32. На реках, глубина которых больше приведенных в табл.1 значений, экскаватор может работать только с подводной насыпи, отсыпаемой по створу перехода.


2.2.33. Переходы кабеля связи через действующие газо- и нефтепроводы сооружают по ходу прокладки кабеля связи механизированной колонной. Все работы по сооружению переходов выполняют вручную в присутствии представителя эксплуатирующей трубопровод организации.


Кабель прокладывают выше трубопровода на расстоянии по вертикали в свету 0,15 м. Траншею для кабеля отрывают только вручную, механизированная разработка грунта запрещена.


На переходе кабель защищают трубой.


2.2.34. Если при подходе к пересекаемому трубопроводу кабель связи прокладывали кабелеукладчиком, переход через действующий трубопровод выполняют в приведенной технологической последовательности:


останавливают передний трактор мехколонны не ближе 5 м от трубопровода;


расцепляют тракторы мехколонны и перегоняют их через трубопровод по переезду;


сцепляют тракторы в колонну и на длинном тросе перемещают кабелеукладчик до подхода его к трубопроводу на расстояние до 5 м;


разрабатывают котлован для освобождения ножа и кассеты кабелеукладчика;


вращая барабан, создают слабину кабеля;


открывают кассету ножа кабелеукладчика и вынимают из нее кабель;


поднимают нож кабелеукладчика;


перебазируют кабелеукладчик через трубопровод по переезду с поднятым ножом;


выкладывают кабель на землю;


отрывают траншею над трубопроводом, укладывают в нее кабель в защитной трубе и засыпают;


разрабатывают котлован в 5 м от трубопровода, опускают в него нож кабелеукладчика и заправляют кабель в кассету;


засыпают котлованы;


продолжает прокладку кабеля кабелеукладчиком.


2.2.35. Вопросы, связанные с местом переезда тракторов и кабелеукладчика мехколонны через действующий трубопровод, устройством переездов или использованием существующих, должны быть согласованы с эксплуатирующими трубопровод организациями.



2.3. Строительство необслуживаемых усилительных пунктов.

Устройство заземлений



2.3.1. Необслуживаемые усилительные пункты кабельных линий технологической связи трубопроводов располагают вдоль трубопровода на расстоянии от их центра до оси трубопровода не менее 10 м, а от оси кабельной линии - не менее чем на 1 м. Расстояние между НУПами зависит от применяемой системы передачи на кабельной линии связи и определяется проектом.



2.3.2. Работы по строительству НУПов связи включают:


разбивку и привязку НУПов в соответствии с проектом;


подготовку площадки для строительства НУПов;


транспортировку НУПов и другого оборудования и материалов на площадку;


разработку котлованов и подводящих траншей;


подготовку основания и устройство фундаментов;


монтаж блок-контейнера, осмотр и устранение дефектов противокоррозионного покрытия;


монтаж наземной части НУПа;


подключение стаб-кабелей к кабелям связи;


оборудование защиты от коррозии;


устройство заземлений;


засыпку пазух котлована и подводящих траншей слоями по 20 см с последующей трамбовкой;


благоустройство площадки.


2.3.3. Необходимо устанавливать НУП так, чтобы дверь открывалась в сторону, противоположную трубопроводу.


2.3.4. В случае размещения НУПа на участках сельскохозяйственных угодий необходимо проводить рекультивацию земли в соответствии с проектом и пп.2.4.73-2.4.78.



Подготовка площадки



2.3.5. При разбивке площадки под НУП центр ее закрепляют репером, а границы - угловыми знаками.


2.3.6. Размер площадки определяют, исходя из размеров котлована под блок-контейнер, объема вынутого грунта, размеров и места временного хранения блок-контейнера, оборудования и строительных материалов, возможности свободного маневрирования механизмов и транспорта.


2.3.7. Планировку площадки производят бульдозером. После окончательной планировки площадки колышками отмечают контур котлована, места отвала грунта и временного хранения блок-контейнера, оборудования и материалов. Центр котлована обозначают репером.


2.3.8. Размер котлована определяют размерами блок-контейнера, уровнем грунтовых вод и допустимой крутизной откосов разрабатываемого грунта.


2.3.9. Глубину котлована определяют по принятой проектом схеме установки в зависимости от уровня грунтовых вод.


2.3.10. Вынутый из котлована грунт следует размещать в 0,5 м от бровки котлована. Дно котлована выравнивают вручную. Грунт откидывают на откосы выемки. Толщина слоя подчистки 0,2 м. На дне котлована устраивают подсыпку из песка или щебня толщиной 0,1 м.


2.3.11. Подводящие траншеи от кабеля до котлована разрабатывают механизированным способом. Глубина траншеи должна быть равной глубине прокладки кабеля, ширина - 0,5 м.


2.3.12. На расстоянии 5 м от котлована НУПа разрабатывают котлованы для монтажа муфты и подключения кабеля к стаб-кабелям НУПа.

Устройство фундаментов



2.3.13. Конструкция основания для блок-контейнера определяется проектом. Как правило, основанием бывает песчаная подушка или железобетонный фундамент.


2.3.14. Горизонтальное положение фундамента проверяют по уровню. Для выравнивания фундамента под него подсыпают сухой песок.


Монтаж НУПа



2.3.15. Перед установкой на фундамент блок-контейнер и оголовник освобождают от транспортной рамы; съемное устройство и устройство для размещения стаб-кабелей отсоединяют от блок-контейнера.


2.3.16. Строповку блок-контейнера и наземной части проводят за специальные монтажные петли.


2.3.17. Во время установки блок-контейнера на фундамент необходимо следить за равномерностью опускания груза. Опускание производят плавно, без ударов о фундамент, во избежание повреждения изолирующего покрытия блок-контейнера и установленного в нем оборудования и аппаратуры связи.


2.3.18. Блок-контейнер устанавливают на фундамент в соответствии с проектом.


2.3.19. Блок-контейнер к фундаменту крепят анкерами, привариваемыми с одной стороны к монтажным скобам блок-контейнера, а с другой - к тяжам, скрепляющим фундаментные блоки.


2.3.20. Анкера крепления блок-контейнера к фундаменту после монтажа бетонируют бетоном марки 200 на мелком гравии по сетке "рабица" слоем бетона не менее 50 мм.


2.3.21. Наземную часть НУПа устанавливают на кронштейны люка блок-контейнера и крепят болтами. Для удобства установки оголовья на люк блок-контейнера предусмотрены специальные ловители (кольца-фиксаторы).



Ввод кабелей в НУП



2.3.22. В подземную часть НУПа вводят следующие кабели:


высокочастотные кабели связи;


кабели от блоков термодатчиков грунтовых АРУ;


кабели от контуров рабочего, защитного и линейно-защитного заземлений;


кабели от электродов протекторной защиты корпуса НУПа;


соединительный кабель с наземной частью НУПа;


кабели линейной телемеханики;


кабели от антенны и термодатчиков радиокабельной системы.


2.3.23. Ввод кабелей в блочно-комплектный НУП предусмотрен заводом-изготовителем.

Устройство заземлений



2.3.24. Устройство заземлений НУПов следует производить согласно ГОСТ 464-79. НУПы, питаемые дистанционно по схеме ’’провод-земля", оборудуют тремя обособленными заземлениями: рабочим (если на данном НУПе оканчивается цепь дистанционного питания), защитным и линейно-защитным.


2.3.25. Схемы заземления металлических покровов кабелей на вводах в НУПы выполняют в соответствии с проектом.


2.3.26. Изолирующие муфты устанавливают в земле около НУПов на расстоянии не более 3-5 м от блок-контейнера.


2.3.27. Использование металлической оболочки и брони кабелей в качестве заземления не допускается.


2.3.28. При сооружении заземления необходимо:


разработать траншею в соответствии с проектом;


погрузить в грунт вертикальные или уложить на дно траншеи горизонтальные электроды-заземлители;


соединить контур заземления стальной соединительной полосой;


соединить с контуром заземления токоотводной кабель, проложить его в траншее и ввести в НУП.


2.3.29. Соединение элементов заземления с соединительной полосой следует выполнять сваркой. Сварные швы, расположенные в земле, должны быть покрыты битумным лаком.


2.3.30. Ввод от заземления должен быть выполнен только изолированным проводом (например, кабель типа НРГ, АНРГ).


2.3.31. На участках с высоким удельным сопротивлением грунт обрабатывают химическим способом в месте устройства заземлителей или заменяют насыпным грунтом с небольшим удельным сопротивлением, или оборудуют заглубленные или глубинные заземлители.


2.3.32. При обработке грунта поваренной солью отрывают котлован диаметром 3-5 м вокруг стержневого заземлителя и наполняют его слоями измельченного грунта и поваренной соли из расчета 8-10 кг на 1 м длины заземлителя. Обработка снижает сопротивление заземлителя в 3-4 раза. Каждые 2-4 года подобную обработку солью следует повторять. Траншеи соединительных шин солью не обрабатывают.


2.3.33. При обработке грунта с небольшим удельным сопротивлением для каждого стержневого заземлителя отрывают котлован радиусом 1,5-2 м и глубиной, равной длине заземлителя плюс 0,8 м. После установки заземлителя котлован заполняют грунтом с небольшим удельным сопротивлением и утрамбовывают.


Засыпка котлованов и траншей. Благоустройство площадки



2.3.34. Котлованы и подводящие траншеи засыпают грунтом после монтажа НУПа и ввода кабелей.


2.3.35. Пазухи котлованов и траншей засыпают слоями до 20-30 см с последующей трамбовкой. Грунт из отвала в котлован перемещают бульдозером.


2.3.36. Грунт, оставшийся после засыпки котлованов и траншей, используют для благоустройства площадки.


2.3.37. При установке НУПа с выступающей наружной частью блок-контейнера, последняя должна быть обвалована. Обваловку устраивают из грунта, привозимого из ближайших карьеров, и грунта, оставшегося после засыпки котлованов и траншей. Обваловку проводят бульдозером с последующей доработкой вручную.


2.3.38. Порубочные остатки по согласованию с владельцем земли должны быть вывезены с территории площадки.


2.3.39. Площадка и обваловка должны быть одернованы или засеяны многолетними травами, закрепляющими грунт по всей поверхности площадки. В засушливых районах обваловку закрепляют плитами из сборного железобетона.


2.3.40. Место установки НУПов на трассе кабельной магистрали, во избежание наезда транспорта, в необходимых случаях ограждают четырьмя железобетонными столбиками высотой 1,5 м с предупредительными табличками "Проезд запрещен", "Охранная зона кабеля связи".


2.3.41. На двери наземной части укрепляют табличку "Опасно для жизни! Высокое напряжение!".



2.4. Механизированная прокладка кабеля связи


Общие положения



2.4.1. Прокладку кабелей связи в зависимости от условий прохождения трассы и характера грунтов выполняют:


ножевым кабелеукладчиком (КУ) без образования траншей;


в заранее подготовленную траншею (экскаваторами, взрывным способом, отбойными молотками, вручную).


2.4.2. Минимальные значения протяженности трассы при прокладке кабеля кабелеукладчиком и предельные расстояния переброски мехколонны, при которых целесообразно применение кабелеукладчика, приведены в табл.2. При протяженности трассы меньше приведенных в табл. 2 величин следует применять землеройные машины или выполнять работу вручную.


2.4.3. Кабели связи прокладывает механизированная колонна, выполняющая комплексно следующие работы:


разбивку трассы;


дополнительную планировку трассы;


устройство спусков для пересечения речек, арыков, коллекторов, балок и оврагов;


погрузку, транспортировку и разгрузку барабанов с кабелем и кабельной арматуры;


предварительную пропорку трассы;


прокладку кабелей (кабелеукладчиком при обычном сцепе тракторов или на длинном тросе);


установку замерных столбиков, фиксирующих стыки строительных длин кабеля и КИП;

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
