ГОСТ 25628-90, часть 2

Таблица 5

Колонны типа К для сельскохозяйственных зданий

высотой 2,4-7,2 м (серия 1.823.1-2)

Высота	Типоразмер	Основные размеры колонны, мм			Номер
здания, м	колонны				чертежа
	1К33		200	200	1
2,4	2К33	3300	300	300
	3К33		200	200	1
	4К33		300	300
	3К36		200	200	1
2,4; 2,7	4К36	3600	300	300
	5К36		200	200	1
	6К36		300	300
	1К39		200	200	1
2,4; 2,7; 3,0	2К39	3900	300	300
	3К39		200	200	1
	4К39
2,7; 3,0	1К42	4200	300	300	1
	2К42				1
	1К45				1
3,0; 3,6	2К45	4500	400	400
	3К45		300	300	1
	4К45		400	400
3,6	8К48	4800			1
	9К48				1
	1К51	5100	300	300	1
2,4; 2,7; 3,6	2К51				1
2,4; 2,7; 3,0	3К54	5400
	1К57
4,8	2К57		400	400	1
	3К57	5700	500	500
2,7; 3,0; 4,8	4К57		300	300
4,8	5К57		400	400	1
	8К60	6000			1
3,0; 4,8	9К60		300	300	1
4,8	1К63	6300			1
	2К63				1
	1К69		400	400	1
6,0	2К69	6900	500	500
	3К69		400	400	1
	1К81
7,2	2К81	8100	500	500	1
	3К81		400	400	1

Таблица 6

Колонны типа К для сельскохозяйственных зданий высотой 2,4 м (шифр 4Н-79)

Высота	Типоразмер	Основные размеры колонны, мм				Номер
здания, м	колонны					чертежа
	7К36	3600	2620			1
2,4	К49	4900		300	300
	10К60	6000	-			1
	К73	7300

Таблица 7

Колонны типа КС для зданий высотой 4,8; 6,0; 7,2 и 8,4 м (шифр 15-74)

Высота	Типоразмер	Основные размеры колонны, мм			Номер
здания, м	колонны				чертежа
4,8	КС48	7450
6,0	КС60	8650	400	500	1
7,2	КС72	9850
8,4	КС84	11050

- колонна для крайних и средних рядов;

- колонна для крайних рядов;

- колонна для средних рядов

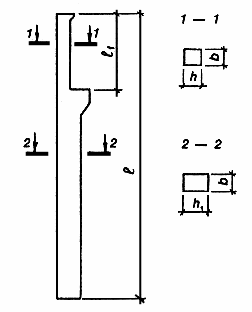

Черт.1

- колонна для крайних рядов;

- колонна для средних рядов

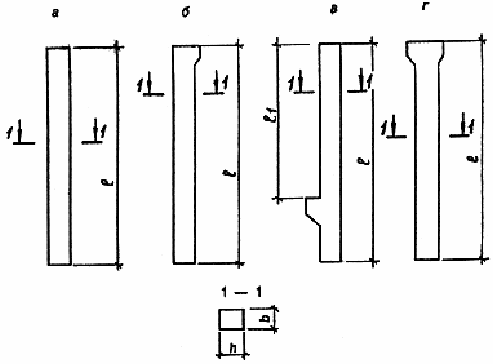

Черт.2

Таблица 8

Колонны типа КК для зданий высотой 8,4-14,4 м (серия 1.424.1-5)

Высота здания,	Грузоподъемность	Типоразмер колонны	Основные размеры колонны, мм					Номер чертежа
м	крана, т
	5	1КК84	9300	2900		380	600
	10; 16	2КК84		3500				2
	5	3КК84		3300			700
	10; 16	4КК84	9450	3900
	5	5КК84		2900			600
8,4	10; 16	6КК84	9300	3500	400	600
	5	7КК84		3300
	10; 16	8КК84	9450	3900			700	2
	5	9КК84	8850	2700 (2600)
	10; 16	10КК84	(8750)	3300 (3200)
	5	1КК96		2900
	10; 16	2КК96	10500	3500		380	600
	16; 20	3КК96		4100	400			2
	5	4КК96		3300
9,6	10; 16	5КК96	10650	3900			700
	16; 20	6КК96		4500
	5	7КК96	10500	2900
	10; 16	8КК96		3500		600	600	2
	16; 20	9КК96		4100
	5	10КК96		3300
	10; 16	11КК96	10650	3900
	16; 20	12КК96		4500
	5	13КК96		2700 (2600)	400
	10; 16	14КК96	10050 (9950)	3300 (3200)			700
	16; 20	15КК96		3900 (3800)
	5	1КК108		2900
	10; 16	2КК108		3500		380
	16; 20	3КК108		4100
	20; 32	4КК108						2
	5	5КК108		3300		600
	10; 16	6КК108		3900			800
	16; 20; 32	7КК108	11850	4500
10,8	5	8КК108		2900
	10; 16	9КК108		3500			700	2
	16; 20; 32	10КК108		4100
	5	11КК108		3300		600
	10; 16	12КК108		3900
	16; 20; 32	13КК108		4500
	5	14КК108		2700 (2600)
	10; 16	15КК108	11250 (11150)	3300 (3200)		600	800
	16; 20; 32	16КК108		3900 (3800)
	10; 16	1КК120		3500	400
	16; 20	2КК120		4100		380	700
	20; 32	3КК120	13050					2
	10; 16	4КК120		3900
	16; 20; 32	5КК120		4500
12,0	10; 16	6КК120	12450 (12350)	3300 (3200)			800
	16; 20	7КК120		3900		600		2
	20; 32	8КК120	12600 (12500)	(3800)			900
	10; 16	9КК120	13050	3900
	16; 20	10КК120		4500			800
	20; 32	11КК120	13200				900
	10; 16	1КК132		3500		380
	16; 20	2КК132	14250	4100			800
	20; 32	3КК132						2
	10; 16	4КК132	14400	3900
	16; 20; 32	5КК132		4500	400
13,2	10; 16	6КК132	13800	3300 (3200)		600	900
	16; 20; 32	7КК132	(13700)	3900 (3800)				2
	10; 16	8КК132	14400	3900
	16; 20; 32	9КК132		4500
	10; 16	1КК144		3500		380
	16; 20	2КК144	15450				800
14,4	20; 32	3КК144		4100				2
	10; 16	4КК144	15600	3900
	16; 20; 32	5КК144		4500
	10; 16	6КК144	15000	3300 (3200)		600	900
	16; 20; 32	7КК144	(14900)	3900 (3800)				2
	10; 16	8КК144	15600	3900
	16; 20; 32	9КК144		4500

- колонна для крайних рядов;

- колонна для средних рядов

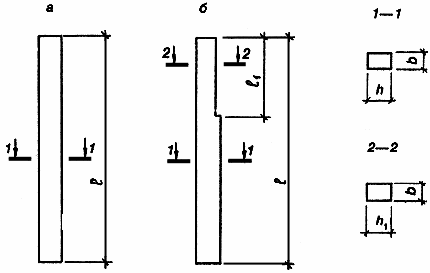

Черт.3

Таблица 9

Колонны типа ККС для зданий высотой 8,4; 9,6 и 10,8 м (шифр 15-74)

Высота здания,	Грузоподъемность	Типоразмер колонны	Основные размеры колонны, мм					Номер чертежа
м	крана, т
8,4		1ККС84	10550					2
	До 10	2ККС84		5050				2
		1ККС96	11750					2
9,6		2ККС96			400	600	700	2
	20	3ККС96	12350	5650				2
		4ККС96						2
	До 10	1ККС108	12950	5050				2
10,8		2ККС108						2
	20	3ККС108	13550	5650				2
		4ККС108						2

Таблица 10

Колонны типа ККП для зданий высотой 10,8-14,4 м (серия 1.424.1-6/89)

Высота здания,	Грузоподъемность	Типоразмер колонны	Основные размеры колонны, мм					Номер чертежа
м	крана, т
	10	1ККП108		3500
	20; 32	2ККП108		4100			700
	32	3ККП108		4700
	10	4ККП108		4100				3
		5ККП108	11850	3900
	20; 32	6ККП108		4500
10,8	32	7ККП108		5100			800
	10	8ККП108		3900
	20; 32	9ККП108		4500
		10ККП108	12000	5100
	32	11ККП108	11400 (11300)	4500 (4400)			900	3
	10	12ККП108	11250	3900			800
	20; 32	13ККП108	(11150)	(3800)
	10	1ККП120		3500
	20; 32	2ККП120		4100			700
	32	3ККП120		4700
		4ККП120	13050	4100
	10	5ККП120		3900			800	3
	20; 32	6ККП120		4500
	32	7ККП120		5100
12,0	10	8ККП120		3900
	20; 32	9ККП120	13200	4500
		10ККП120		5100
	32	11ККП120	12600 (12500)	4500 (4400)			900
	10	12ККП120		3900	400	900
	20; 32	13ККП120		(3800)
	10	1ККП132		3500
	20; 32	2ККП132		4100
	32	3ККП132	14250	4700			800
	10	4ККП132		4100				3
13,2	10	5ККП132		3900
	20; 32	6ККП132		4500
	32	7ККП132	14400	5100
	10	8ККП132		3900
	20; 32	9ККП132		4500			900
	32	10ККП132		5100
		11ККП132	13800 (13700)	4500 (4400)				3
	10	12ККП132		3900
	20; 32	13ККП132		(3800)
	10	1ККП144		3500
	20; 32	2ККП144	15450	4100
	32	3ККП144		4700			800
	10	4ККП144		4100
		5ККП144		3900				3
	20; 32	6ККП144		4500
14,4	32	7ККП144	15600	5100	400	900
	10	8ККП144		3900
	20; 32	9ККП144		4500			900
		10ККП144		5100				3
	32	11ККП144	15000	4500 (4400)
	10	12ККП144	(14900)	3900
	20; 32	13ККП144		(3800)

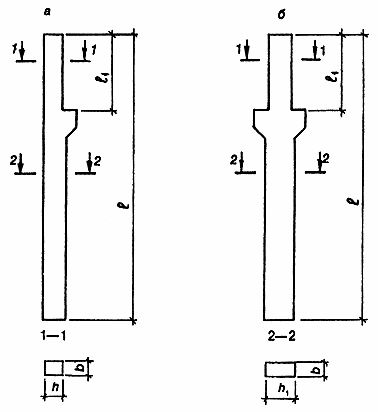

Черт.4

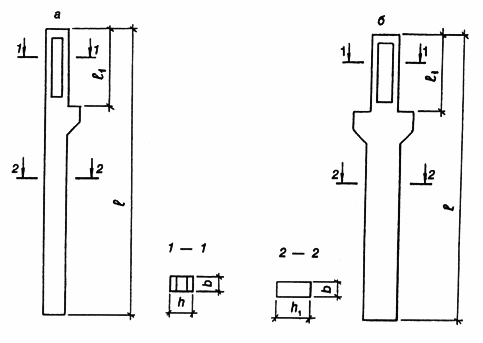

Черт.5

Таблица 11

Колонны типа КР для зданий высотой 6,0-9,6 м (серия 1.423-2)

Высота здания,	Грузоподъемность	Типоразмер колонны	Основные размеры колонны, мм					Номер чертежа
м	крана, т
6,0		КР60	6900
6,6	3,2; 5; 8	КР66	7500	1600
		1КР72	8100
7,2	12,5; 20	2КР72		2200
7,8	3,2; 5; 8	1КР78	8700	1600	300	250	500	4
	12,5; 20	2КР78		2200
	3,2; 5; 8	1КР84	9300	1600
8,4	12,5; 20	2КР84
9,0	12,5; 20	КР90	9900	2200
9,6		ЕР96	10500
