ГОСТ 25628-90, часть 3

Таблица 12

Колонны типа КФ для зданий высотой 3,0-14,4 м (серия 1.427.1-3)

Высота	Типоразмер	Основные размеры колонны, мм					Номер
здания, м	колонны						чертежа
	1КФ37	3700
3,0	1КФ40	4000	-
3,0; 3,6	1КФ43	4300
3,6	1КФ46	4600
3,6; 4,2; 4,8	1КФ49	4900
4,2	1КФ52	5200
4,2; 4,8	1КФ55	5500
4,8	1КФ57	5700
	1КФ58	5800			300
4,8; 5,4; 6,0	1КФ61	6100	-				5
5,4	1КФ64	6400		300		-
5,4; 6,0; 6,6	1КФ67	6700
6,0	2КФ69	6900
6,6	2КФ75	7500
	2КФ73	7300
7,2	2КФ81	8100			400
	2КФ79	7900
7,8	2КФ87	8700	-
	1КФ85	8500			300
	1КФ93	9300
8,4	2КФ85	8500			400
	3КФ93	9300		400
	1КФ97	9700		300	300
	1КФ105	10500
9,6	3КФ97	9700	-	400	400	-
	4КФ105	10500			500
	2КФ109	10900		300	400
	2КФ117	11700
10,8	4КФ109	10900			500
	4КФ125	12500
	3КФ121	12100			400
	3КФ129	12900
12,0	4КФ121	12100			500
	4КФ137	13700
	3КФ133	13300			400
	3КФ141	14100
13,2	4КФ133	13300		400	500	-
	5КФ149	14900			600
	3КФ145	14500			400
14,4	3КФ153	15300
	5КФ145	14500			600
	5КФ161	16100
6,0	6КФ69	6900	900
4,8; 6,0	6КФ70	7000	2200
4,8; 6,0; 6,6	6КФ73	7300	2500
6,6	6КФ85	7500	900
4,8; 6,6	6КФ76	7600	2800
4,8; 6,6; 7,2	6КФ79	7900	3100
7,2	6КФ81	8100	900
6,0; 7,2	6КФ82	8200	2200
6,0; 7,2; 7,8	6КФ85	8500	2500	300
7,8	6КФ87	8700	900		400
6,0; 6,6; 7,8	6КФ88	8800	2800
6,0; 6,6; 7,8; 8,4	6КФ91	9100	3100
6,6; 7,2	7КФ94	9400	2800
6,6; 7,2; 8,4	7КФ97	9700	3100
7,2; 7,8	7КФ100	10000	2800
7,2; 7,8; 9,6	7КФ103	10300	3100	400		300	5
7,8; 8,4	8КФ106	10600	2800
7,8; 8,4; 9,6	8КФ109	10900	3100		500
	7КФ93	9300	900
8,4	8КФ112	11200	2800		400
	8КФ115	11500	3100
	8КФ105	10500	900
9,6	8КФ118	11800	2200		500
	8КФ124	12400	2800
	8КФ127	12700	3100
9,6; 10,8	8КФ121	12100	2500
	6КФ117	11700	900	300	400
	8КФ125	12500	900
10,8	8КФ130	13000	2200
	8КФ136	13600	2800		500
	8КФ139	13900	3100
10,8; 12,0	8КФ133	13300	2500	400
	7КФ129	12900	900		400
	8КФ137	13700	900		500
12,0	9КФ142	14200	2200
	9КФ148	14800	2800
	9КФ151	15100	3100		600
12,0; 13,2	9КФ145	14500	2500
	7КФ141	14100	900		400
	9КФ149	14900	900
13,2	9КФ154	15400	2200
	9КФ160	16000	2800		600
	9КФ163	16300	3100
13,2; 14,4	9КФ157	15700	2500
	7КФ153	15300	900		400
	9КФ161	16100	900	400
14,4	9КФ166	16600	2200		600
	9КФ169	16900	2500
	9КФ172	17200	2800
	9КФ175	17500	3100

Таблица 13

Колонны типа КФ предварительно напряженные для зданий

высотой 4,8-12,0 м (серия 1.427.1-5)

Высота	Типоразмер	Основные размеры колонны, мм			Номер
здания, м	колонны				чертежа
	КФ49	4900
4,8	КФ55	5500
	КФ57	5700
	КФ58	5800
4,8; 5,4; 6,0	КФ61	6100
5,4	КФ64	6400
5,4; 6,0; 6,6	КФ67	6700
6,0	КФ69	6900
4,8; 6,0	КФ70	7000
4,8; 6,0; 6,6; 7,2	КФ73	7300
4,8; 6,6	КФ75	7500
	КФ76	7600
4,8; 6,6; 7,2; 7,8	КФ79	7900
7,2	КФ81	8100	300	300	5
6,0; 7,2	КФ82	8200
6,0; 7,2; 7,8; 8,4	КФ85	8500
6,0; 7,8	КФ87	8700
6,0; 6,6; 7,8	КФ88	8800
6,0; 6,6; 7,8; 8,4	КФ91	9100
6,6; 8,4	КФ93	9300
6,6; 7,2; 8,4	КФ94	9400
6,6; 7,2; 8,4; 9,6	КФ97	9700
7,2	КФ99	9900
7,2; 7,8	КФ100	10000
7,2; 7,8; 9,6	КФ103	10300
7,8; 9,6	КФ105	10500
7,8; 8,4; 9,6	КФ106	10600
7,8; 8,4; 9,6; 10,8	КФ109	10900
	КФ111	11100
8,4	КФ112	11200
	КФ115	11500
10,8	КФ117	11700
9,6; 10,8	КФ118	11800
9,6; 10,8; 12,0	КФ121	12100
	КФ123	12300
9,6	КФ124	12400
	КФ127	12700
12,0	КФ129	12900
10,8	КФ130	13000
12,0	КФ131	13100
10,8; 12,0	КФ133	13300
	КФ135	13500
10,8	КФ136	13600
	КФ139	13900
12,0	КФ147	14700

- колонна крайних рядов;

- колонна средних рядов

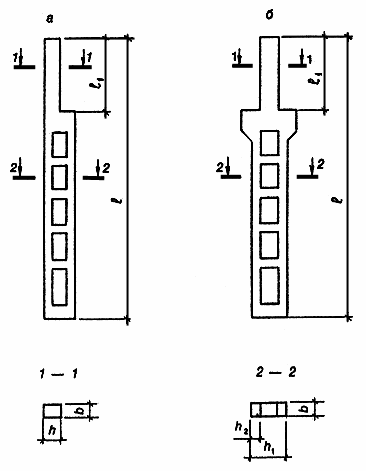

Черт.6

Таблица 14

Колонны типа КД для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9)

Высота здания,	Грузоподъемность	Типоразмер колонны	Основные размеры колонны, мм						Номер чертежа
м	крана, т
	Б/К; 20; 32	1КД156		4100
	32; 50	2КД156		4700				200
15,6	Б/К; 20; 32	3КД156	16900	4500		600	1400		6
	32; 50	4КД156		5100				250
	Б/К; 20; 32	5КД156		4500
	32; 50	6КД156		5100
	Б/К; 20; 32	7КД156	16300 (16200)	3900 (3800)	500	700	1900	300	6
	32; 50	8КД156	16300 (16200)	4500 (4400)
	Б/К; 20; 32	1КД168		4100
	32; 50	2КД168		4700				200
	Б/К; 20; 32	3КД168	18100	4500		600	1400		6
16,8	32; 50	4КД168		5100				250
	Б/К; 20; 32	5КД168		4500					6
	32; 50	6КД168		5100
	Б/К; 20; 32	7КД168	17500	3900 (3800)		700	1900	300
	32; 50	8КД168	(17400)	4500 (4400)
	Б/К; 20; 32	1КД180		4100
	32; 50	2КД180		4700				200
	Б/К; 20;32	3КД180		4500		600	1400
18,0	32; 50	4КД180	19300	5100				250	6
	Б/К; 20; 32	5КД180		4500
	32; 50	6КД180		5100
	Б/К; 20; 32	7КД180	18700	3900 (3800)		700	1900	300	6
	32; 50	8КД180	(18600)	4500 (4400)

- колонна крайних рядов;

- колонна средних рядов

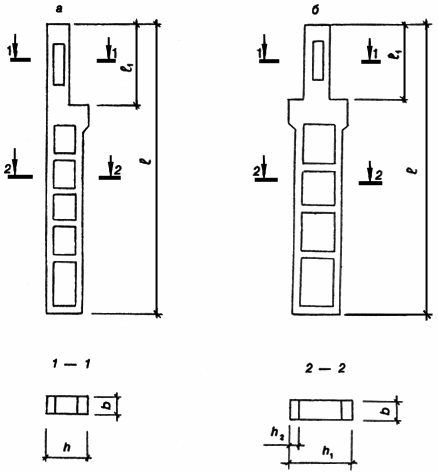

Черт.7

Таблица 15

Колонны типа КДП для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-10)

Высота здания, м	Грузоподъемность крана, т	Типоразмер колонны	Основные размеры колонны, мм						Номер чертежа

	20; 32	1КДП156		4100
	32; 50	2КДП156		4700				200
	20; 32	3КДП156	16900	4500			1400		7
	32; 50	4КДП156		5100				250
15,6	20;32	5КДП156		4500
	32; 50	6КДП156		5100
	20; 32	7КДП156	16300	3900 (3800)			1900	300	7
	32; 50	8КДП156	(16200)	4500 (4400)
	20; 32	1КДП168		4100
	32; 50	2КДП168		4700				200
	20; 32	3КДП168	18100	4500			1400		7
16,8	32; 50	4КДП168		5100				250
	20; 32	5КДП168		4500
	32; 50	6КДП168		5100
	20; 32	7КДП168	17500	3900 (3800)	500	900	1900	300	7
	32; 50	8КДП168	(17400)	4500 (4400)
	20; 32	1КДП180		4100
	32; 50	2КДП180		4700			1400	200
	20; 32	3КДП180		4500					7
18,0	32; 50	4КДП180	19300	5100			1400	250
	20; 32	5КДП180		4500
	32; 50	6КДП180		5100
	20; 32	7КДП180		3900 (3800)			1900	300	7
	32; 50	8КДП180		4500 (4400)
