ГОСТ Р 51388-99, часть 2

• часть 1
• часть 2

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Этикетка энергетической эффективности изделия,

потребляющего ___________ (вид ТЭР) «ЭНЕРГОГИД»

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Информационный листок энергопотребляющего изделия

бытового и коммунального назначения

Полное наименование модели изделия ______________________________________________

Дата изготовления _____Номер партии ___________ Номер изделия _____________________

Предприятие-производитель (страна, регион, знак фирмы) _____________________________

Данные (торговая марка) поставщика (при наличии) __________________________________

Основные потребительские характеристики изделия ___________________________________

Характеристики энергопотребления (на различных режимах работы изделия) _____________

Принадлежность изделия к определенному классу продукции по показателям энергоэффективности (при наличии установленных классов в данной группе однородной продукции) ________________________________________________________________________

Форма, содержание, место крепления этикетки на изделии (упаковке)* ___________________

Утверждение о соответствии показателей энергоэффективности изделия (модели) требованиям государственного (иного) стандарта; технического документа __________________

Ссылочные нормативные, методические документы, в которых может содержаться дополнительная информация об изделии _______________________________________________

Стоимость годового потребления энергии (изделием) при номинальном режиме использования _____________________________________________________________________

Характеристики экологичности изделия (виды и уровни вредного воздействия на окружающую среду на стадиях жизненного цикла) ______________________________________

Адрес, телефон для обращения с претензиями по данным, приведенным в информационном листке ____________________________________________________________________________

_________

* Для изделий бытового назначения.

ПРИЛОЖЕНИЕ Г

(обязательное)

Номенклатура бытовых электроприборов,

для которых необходимо определять класс энергетической эффективности

1 Холодильные приборы

2 Автоматические стиральные машины (с подогревом воды)

3 Плиты, жарочные шкафы

4 Кондиционеры

5 Аккумуляционные водонагреватели

6 Сушильные машины

7 Посудомоечные машины

8 Микроволновые печи

ПРИЛОЖЕНИЕ Д

(обязательное)

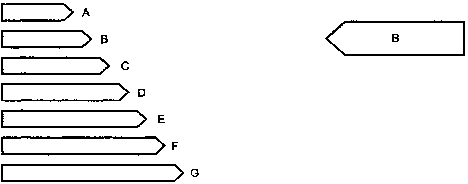

Форма этикетки энергоэффективности бытового электроприбора

Энергоэффективность

Изготовитель ______ Модель _______

Максимально эффективный

Минимально эффективный

Расход электроэнергии ______________________

Наименование параметров ___________________

Примечание — Размеры этикетки устанавливают в стандартах на приборы конкретных видов.

Используемые на этикетке цвета:

Бирюзовый (сине-зеленый), красный, желтый, черный.

Пример обозначения цвета какого-нибудь элемента этикетки:

07Х0: 0 % бирюзового, 70 % красного, 100 % желтого, 0 % черного.

Цвета стрелок, обозначающие классы энергоэффективности, получаются в результате смешивания красок в соотношениях:

Цвет контурных линий этикетки энергоэффективности:

Х070: 100 % голубой; 0 % красной; 70 % желтой; 0 % черной.

Цвет текста этикетки энергоэффективности:

000Х: 0 % голубой; 0 % красной; 0 % желтой; 100 % черной.

Фон этикетки энергоэффективности — белый.

ПРИЛОЖЕНИЕ Е

(справочное)

Примеры идентификации и установления индексов

на бытовые посудомоечные машины [7]

Таблица E.I Таблица Е.2

ПРИЛОЖЕНИЕ Ж

(справочное)

Библиография

[1] Башмаков И.А. Региональная политика повышения энергетической эффективности: от проблем к решениям. — М.: ЦЭНЭФ. 1996

[2] Bashmakov I., Perevozchikov A., Sorokina S. Consumer Information for Energi Effeciency of Refrigerators. CENEF. Moscow. November 1993

[3] Международный стандарт ИСО 8402: 1994(E/F/R). Словарь. — В сб. ИСО 9000. Международные стандарты. — М.: Изд-во стандартов. 1995. T. 1, 2

[4] Ваксман А.А., Теркель А.Л., Звенков А.А. и др. Терминология системы разработки и постановки продукции на производство: Справочник. — М.: Изд-во стандартов. 1985

[5] Терминология Единой системы конструкторской документации: Справочник. - М.: Изд-во стандартов. 1990

[6] ANSI/IEEE Std 730: 1984 «IEEE Recommended Practice for Energy Concervation and Cost-Effective Planning in Industrial Facilities (bronze book)». Published by The Institute of Electrical and Electronics Engineers, inc. (в ссылках — «стандарт США ANSI/IEEE Std 730»)

[7] Comission Directive of implementing Council Directive 92/75/EEC with regard to energi labling of Household Dishwashers

[8] Дворянчиков Б.А. Стандартизация в области охраны труда. — М.: Изд-во стандартов. 1990. С.88

[9] Сертификация продукции и услуг. Термины, понятия, правила и процедуры, принятые в международной практике, нормативно-технические документы: Информационно-аналитический сборник. — М.: ВНИИКИ. Ассоциация качества — СовАсК». 1992

[10] ДИРЕКТИВА СОВЕТА 86/594/ЕЕС от 1 декабря 1986 г. относительно указания влияния воздушных шумов, излучаемых бытовыми электрическими приборами. Протокол заседания NД 344,6.12. 1986. С.24

[11] Публикация QC 0010003. 1998. Руководящие документы. «Руководящий документ по внесению поправок к техническим условиям на изделия конкретных типов» — В сб. СЕРТИФИКАЦИЯ ПРОДУКЦИИ. Международные системы сертификации. Организационно-методические документы. — М.: Изд-во стандартов. 1991. T. 1. C.123

[12] Публикация 02.1986. Правила и процедуры схемы СБ МЭКСЭ. «Схема МЭКСЭ по признанию результатов испытания электрооборудования на соответствие стандартам безопасности (Схема СБ)». — В сб. СЕРТИФИКАЦИЯ ПРОДУКЦИИ. Международные системы сертификации. Организационно-методические документы. — М.: Изд-во стандартов. 1991. T. 1. C.137

[13] DIN EN 153—90 Холодильники, камеры глубокого охлаждения, морозильные камеры и их комбинации бытовые, работающие от сети. Методы измерения потребления электроэнергии и соответствующих характеристик. Аутентичный перевод. — М.: ВНИИКИ. 1993

[14] Мельник Л.Г. и др. Экологическая цена энергии. — М.: Энергия. 1991

[15] Руководство ИСО/МЭК 2:1998. Стандартизация и смежные виды деятельности — Общий словарь

[16] Руководство ИСО/МЭК 22:1981 Информация о заявлении изготовителя о соответствии стандартам или другим техническим условиям

[17] ДИРЕКТИВА СОВЕТА 92/75/EEC Об указании потребления электроэнергии и других источников энергии бытовыми электрическими приборами путем этикетирования и приведения стандартной информации об изделии

[18] ПРАВИЛА СОВЕТА ЕС N 880/92/ЕЕС

[19] ИСО 10012-1:1992 Требования по обеспечению качества измерительного оборудования. Часть 1. Система метрологического подтверждения для измерительного оборудования

[20] Руководство ИСО/МЭК 22:1981 Информация о заявлении изготовителя о соответствии стандартам или другим техническим условиям

[21] Руководство ИСО/МЭК 23:1981 Методы указания соответствия стандартам для систем сертификации третьей стороной

[22] Руководство ИСО/МЭК 27:1981 Руководство по проведению корректирующих мероприятий органом по сертификации в случае неправильного применения к изделию Знака соответствия или в случае, если эксплуатация изделий, имеющих Знак соответствия, выданный органом по сертификации, связана с опасностью для здоровья или имущественным риском

Ключевые слова: энергопотребление, энергосбережение, энергоэффективность, показатели, требования, бытовое оборудование, маркировка, маркирование, этикетирование, классы, степени, положения, объекты

Содержание

Введение

1 Область применения

2 Нормативные ссылки

3 Определения и сокращения

4 Основные положения

5 Общие требования к нормативному и техническому обеспечению информирования потребителей об энергоэффективности изделий бытового и коммунального назначения

6 Классы энергетической эффективности, индексы эксплуатационной энергоэкономичности и других характеристик изделий

7 Требования к информированию потребителей об энергоэффективности бытовых электроприборов

Приложение А Перечень видов изделий, информация об эффективности энергопотребления которых должна быть предоставлена потребителям

Приложение Б Этикетка энергетической эффективности изделия

Приложение В Информационный листок энергопотребляющего изделия бытового и коммунального назначения

Приложение Г Номенклатура бытовых электроприборов, для которых необходимо определять класс энергетической эффективности

Приложение Д Форма этикетки энергоэффективности бытового электроприбора

Приложение Е Примеры идентификации и установления индексов на бытовые посудомоечные машины

Приложение Ж Библиография
