ГОСТ 26819-86 (с изм.1 1989, попр. 1990), часть 2
6.1. Маркировка труб - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на заглаженном участке бетона наружной поверхности раструба труб.
6.1.1. При поставке стальных сердечников труб по кооперации маркировочные надписи и знаки следует наносить на внутренней поверхности раструба сердечника.
6.2. Требования к документу о качестве труб, поставляемых потребителю, - по ГОСТ 13015.3-81.
6.3. Транспортировать и хранить трубы следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.
6.3.1. Сердечники, цилиндры и соединительные кольца следует транспортировать в специальных контейнерах.
Допускается перекатка сердечников и цилиндров по направляющим, покрытым слоем резины, с безударным торможением.
6.3.2. Трубы следует транспортировать в контейнерах или с применением специализированной оснастки, исключающей смещения и соприкасания труб в процессе перевозки.
6.3.3. Трубы следует хранить в штабелях и контейнерах.
6.3.4. Число ярусов труб в штабеле не должно превышать указанного в табл. 6.
Таблица 6
|
Диаметр условного прохода трубы, мм |
Число ярусов труб в штабеле при длине труб, мм |
|
|
|
5 |
10 |
|
250 |
7 |
- |
|
300, 400 |
5 |
3 |
|
500, 600 |
3 |
2 |
6.3.5. Подкладки под трубами и прокладки между ними в штабеле следует располагать на расстоянии 0,2 длины труб от их торцов.
6.3.6. Стальные сердечники труб следует хранить в штабелях или на специальных стеллажах в сухих помещениях под навесом. Не допускается попадание на них влаги.
7. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
7.1. Трубы следует укладывать ниже расчетной глубины промерзания грунта.
Приложение 1
Обязательное
КОНСТРУКЦИЯ ТРУБ

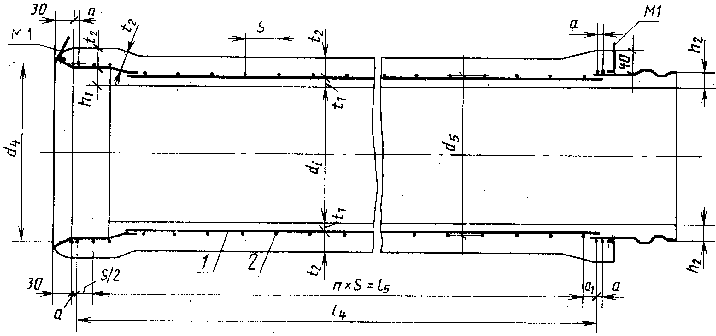

1. Армирование труб должно соответствовать указанному на черт. 1 и в табл. 1. Для труб диаметрами условного прохода 400 - 600 мм при толщине стенки цилиндра сердечника 1,5 - 1,8 мм шаг спиральной арматуры следует принимать по табл. 14.
Армирование труб
Разрез по продольной оси трубы
1 - стальной
сердечник; 2 - спиральная напрягаемая арматура;
- толщина бетонного слоя до внутренней поверхности сердечника;
- толщина бетонного слоя до наружной поверхности сердечника
Черт. 1
Таблица 1
РАЗМЕРЫ ТРУБ
Размеры в мм
|
Марка трубы |
|
|
|
|
|
|
|
|
|
|
|
|
Число
шагов
|
|
ТНС25.50-15ВрI |
232 |
297 |
268 |
5 |
|
|
26 |
24 |
4940 |
4900 |
15 |
50 |
98 |
|
ТНС30.50-10ВрI |
|
|
|
|
|
|
|
|
4940 |
4900 |
15 |
50 |
98 |
|
ТНС30.50-15ВрI |
294 |
362 |
330 |
5 |
14 |
25 |
27,5 |
25,5 |
|
4920 |
- |
40 |
123 |
|
ТНС30.100-10ВрI |
|
|
|
|
|
|
|
|
9940 |
9900 |
15 |
50 |
198 |
|
ТНС30.100-15ВрI |
|
|
|
|
|
|
|
|
|
9920 |
- |
40 |
248 |
|
ТНС40.50-10ВрпI |
|
|
|
|
|
|
|
|
4940 |
4900 |
15 |
50 |
98 |
|
ТНС40.50-15ВрI |
|
463 |
431 |
5 |
|
|
|
|
4947 |
4930 |
- |
34 |
145 |
|
ТНС40.100-10ВрI |
394 |
|
|
|
14 |
26 |
27,5 |
25,5 |
9940 |
9900 |
15 |
50 |
198 |
|
ТНС40.100-15ВрI |
|
|
|
|
|
|
|
|
|
9894 |
29 |
34 |
291 |
|
ТНС40.50-15ВрпI |
|
464 |
432 |
6 |
|
|
|
|
4940 |
4900 |
15 |
49 |
100 |
|
ТНС40.100-15ВрпI |
|
|
|
|
|
|
|
|
9940 |
9898 |
17 |
49 |
202 |
|
ТНС50.50-10ВрI |
|
|
|
|
|
|
|
|
4947 |
4930 |
- |
34 |
145 |
|
ТНС50.50-15ВрI |
|
567 |
535 |
5 |
18 |
25 |
32,0 |
30,0 |
4940 |
4940 |
- |
19 |
260 |
|
ТНС50.100-10ВрI |
|
|
|
|
|
|
|
|
9940 |
9894 |
29 |
34 |
291 |
|
ТНС50.100-15ВрI |
490 |
|
|
|
|
|
|
|
9937 |
9937 |
- |
19 |
523 |
|
ТНС50.50-10ВрпI |
|
|
|
|
|
|
|
|
4940 |
4900 |
15 |
49 |
100 |
|
ТНС50.50-15ВрпI |
|
568 |
536 |
6 |
18 |
26 |
32,0 |
30,0 |
|
4914 |
12 |
27 |
182 |
|
ТНС50.100-10ВрпI |
|
|
|
|
|
|
|
|
9940 |
9898 |
17 |
49 |
202 |
|
ТНС50.100-15ВрпI |
|
|
|
|
|
|
|
|
9950 |
9936 |
- |
27 |
368 |
|
ТНС60.50-10ВрI |
|
667 |
635 |
5 |
|
25 |
|
|
4940 |
4922 |
18 |
23 |
214 |
|
ТНС60.100-10ВрI |
|
|
|
|
|
|
|
|
9950 |
9936 |
14 |
|
432 |
|
ТНС60.50-10ВрпI |
590 |
|
|
|
18 |
|
32,0 |
30,0 |
4950 |
4917 |
16 |
33 |
149 |
|
ТНС60.50-15ВрпI |
|
668 |
636 |
6 |
|
26 |
|
|
4940 |
4940 |
- |
19 |
260 |
|
ТНС60.100-10ВрпI |
|
|
|
|
|
|
|
|
9950 |
9933 |
- |
33 |
301 |
|
ТНС60.100-15ВрпI |
|
|
|
|
|
|
|
|
9937 |
9937 |
- |
19 |
523 |
2. Форма и размеры стального сердечника трубы должны соответствовать указанным на черт. 2 и в табл. 2.
Сердечник трубы С25.50 ... С60.100
--------------------
* Размер для справок.
1 - раструб; 2 - цилиндр; 3 - втулка
Черт. 2
Таблица 2
Размеры стального сердечника
Размеры в мм
|
Диаметр условного прохода трубы |
Марка сердечника |
|
|
|
Масса, кг |
|
250 |
C25.50 |
5090 |
284 |
263 |
54,63 |
|
300 |
C30.50 |
5090 |
349 |
325 |
68,72 |
|
|
C30.100 |
10090 |
|
|
130,02 |
|
400 |
C40.50 |
5090 |
450 |
426 |
116,24 |
|
|
C40.100 |
10090 |
|
|
223,83 |
|
500 |
C50.50 |
5090 |
554 |
530 |
143,41 |
|
|
C50.100 |
10090 |
|
|
276,59 |
|
600 |
C60.50 |
5090 |
654 |
630 |
170,41 |
|
|
C60.100 |
10090 |
|
|
328,31 |
3. Форма и размеры элементов сердечника должны соответствовать указанным:
раструба - на черт. 3 и в табл. 3;
цилиндра - на черт. 4 и в табл. 4;
втулки - на черт. 5 и в табл. 5.

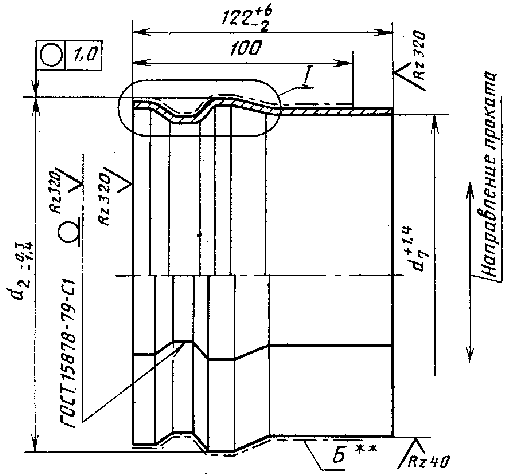

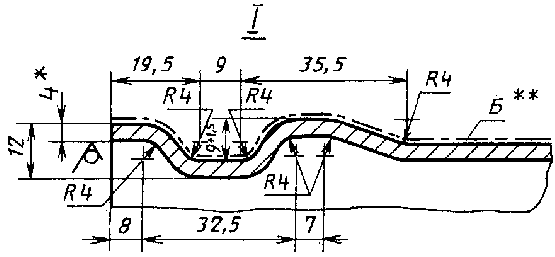

Раструб
-------------------
* Размер для справок.
** Б - поверхность, подвергаемая металлизации.
Черт. 3
Таблица 3
Размеры раструба
Размеры в мм
|
Диаметр условного прохода трубы |
|
|
Масса, кг |
|
250 |
264 |
284 |
3,69 |
|
300 |
326 |
349 |
4,50 |
|
400 |
427 |
450 |
5,79 |
|
500 |
531 |
554 |
7,05 |
|
600 |
631 |
654 |
8,50 |
-------------------
* Размер для справок.

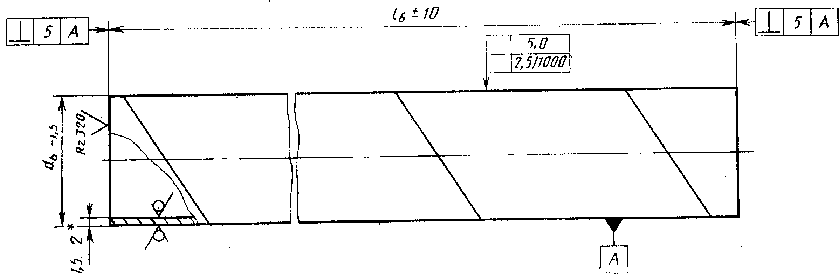

Черт. 4
Таблица 4
Размеры цилиндра
Размеры в мм
|
Диаметр условного прохода трубы |
|
|
Масса, кг |
|
250 |
4880 |
263 |
47,50 |
|
300 |
4880 |
325 |
59,89 |
|
|
9880 |
|
121,19 |
|
400 |
4880 |
426 |
104,88 |
|
|
9880 |
|
212,47 |
|
500 |
4880 |
530 |
129,63 |
|
|
9880 |
|
262,71 |
|
600 |
4880 |
630 |
153,73 |
|
|
9880 |
|
311,53 |
Примечания:
1.Цилиндр для труб диаметрами условного прохода 250 и 300 мм принят из стали толщиной 1,5 мм, для труб диаметрами условного прохода 400 -600 мм - из стали толщиной 2 мм.
2.Масса цилиндра дана с учетом сварки внахлест.

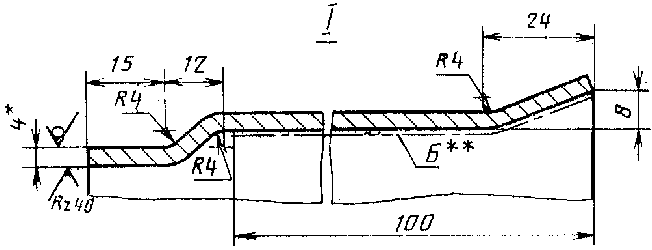

Втулка
-------------------
* Размер для справок.
** Б - поверхность, подвергаемая металлизации.
Черт. 5
Таблица 5
Размеры втулки
Размеры в мм
|
Диаметр условного прохода трубы |
|
|
Масса, кг |
|
250 |
264 |
284 |
3,44 |
|
300 |
326 |
349 |
4,33 |
|
400 |
427 |
450 |
5,57 |
|
500 |
531 |
554 |
6,83 |
|
600 |
631 |
654 |
8,28 |
4. Спецификация и выборка стали на спиральную арматуру приведены в табл. 6.
5. Форма и размеры закладных изделий М1 должны соответствовать указанным на черт. 6. Установка закладных изделий М1 в трубе приведена на черт. 7.
Таблица 6
Спецификация и выборка стали на спиральную арматуру
|
Марка трубы |
Пози- ция |
Эс- киз |
Диаметр или сече- ние, мм |
Длина, мм |
Количество |
Общая длина, м |
Выборка стали |
||
|
|
|
|
|
|
|
|
Диаметр или се- чение, мм |
Масса, кг |
Масса изде- лия, кг |
|
ТНС25.50-15ВрI |
|
|
5ВрI |
86400 |
|
86,4 |
5ВрI |
13,30 |
13,30 |
|
ТНС30.50-10ВрI |
|
|
|
105200 |
|
105,2 |
|
16,20 |
16,20 |
|
ТНС30.50-15ВрI |
|
|
|
131200 |
|
131,2 |
|
20,20 |
20,20 |
|
ТНС30.100-10ВрI |
|
|
|
211800 |
|
211,8 |
|
32,62 |
32,62 |
|
ТНС30.100-15ВрI |
|
|
5ВрI |
263700 |
|
263,7 |
5ВрI |
40,60 |
40,60 |
|
ТНС40.50-10ВрI |
|
|
|
140390 |
|
140,4 |
|
21,62 |
21,62 |
|
ТНС40.50-15ВрI |
|
|
|
200700 |
|
200,7 |
|
30,91 |
30,91 |
|
ТНС40.100-10ВрI |
|
|
|
275844 |
|
275,8 |
|
42,48 |
42,48 |
|
ТНС40.100-15ВрI |
|
|
|
398280 |
|
398,3 |
|
61,33 |
61,33 |
|
ТНС40.50-15ВрпI |
|
|
6ВрпI |
144144 |
|
144,1 |
6ВрпI |
32,00 |
32,00 |
|
ТНС40.100-15ВрпI |
|
|
|
281802 |
|
281,8 |
|
62,56 |
62,56 |
|
ТНС50.50-10ВрI |
|
|
|
249030 |
|
249,0 |
|
38,35 |
38,35 |
|
ТНС50.50-15ВрI |
2 |
- |
5ВрI |
442320 |
1 |
442,3 |
5ВрI |
68,12 |
68,12 |
|
ТНС50.100-10ВрI |
|
|
|
494290 |
|
494,3 |
|
76,12 |
76,12 |
|
ТНС50.100-15ВрI |
|
|
|
884130 |
|
884,1 |
|
136,16 |
136,16 |
|
ТНС50.50-10ВрпI |
|
|
|
174505 |
|
174,5 |
|
38,74 |
38,74 |
|
ТНС50.50-15ВрпI |
|
|
6ВрпI |
315991 |
|
316,0 |
6ВрпI |
70,15 |
70,15 |
|
ТНС50.100-10ВрпI |
|
|
|
349550 |
|
349,5 |
|
77,60 |
77,60 |
|
ТНС50.100-15ВрпI |
|
|
|
626576 |
|
626,6 |
|
139,10 |
139,10 |
|
ТНС60.50-10ВрI |
|
|
5ВрI |
433080 |
|
433,1 |
5ВрI |
66,70 |
66,70 |
|
ТНС60.100-10ВрI |
|
|
|
867750 |
|
867,7 |
|
133,63 |
133,63 |
|
ТНС60.50-10ВрпI |
|
|
|
308900 |
|
308,9 |
|
68,57 |
68,57 |
|
ТНС60.50-15ВрпI |
|
|
6ВрпI |
557700 |
|
557,7 |
6ВрпI |
123,80 |
123,80 |
|
ТНС60.100-10ВрпI |
|
|
|
611400 |
|
611,4 |
|
135,73 |
135,73 |
|
ТНС60.100-15ВрпI |
|
|
|
1112600 |
|
1112,6 |
|
247,00 |
247,00 |
Спецификация и выборка стали на закладные изделия М1 приведены в табл. 8.
Изделие закладное М1
_____________
* Размер для справок.
Черт. 6
Примечания:
1. Неуказанные предельные отклонения размеров отверстия Н14;
остальных
.
2. Допускается применение закладного изделия без изгиба в его опорной части.
Таблица 8
Спецификация и выборка стали на закладное изделие М1
|
Позиция |
Эскиз |
Диаметр или сечение, мм |
Длина,мм |
Коли- чество |
Общая длина, м |
Выборка стали |
||
|
|
|
|
|
|
|
Диаметр или сечение, мм |
Масса, кг |
Масса изделия, кг |
|
М1 |
- |
4х20 |
70 |
2 |
0,14 |
4х20 |
0,075 |
0,15 |

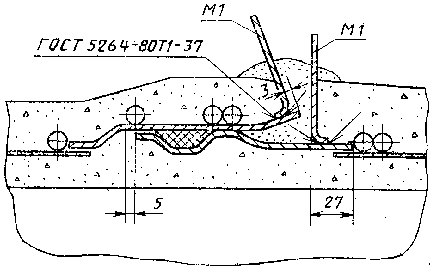

Перемычка электрическая
Черт. 7
Примечания:
1. Места приварки закладных изделий и сами изделия после присоединения
электрической перемычки покрыть эмалью типа ЭП или другими аналогичными
химически стойкими защитными покрытиями.
2. Электроды -типа Э-42 по ГОСТ 9467-75.
(Измененная редакция, Изменение N1)
6. Ведомость расхода стали на одну трубу приведена в табл. 9. Для труб диаметрами условного прохода 400 - 600 мм при толщине стенки цилиндра сердечника 1,5 - 1,8 мм ведомости расхода стали на одну трубу приведены в табл. 10 - 13.
Таблица 9
Ведомость расхода стали на одну трубу
кг
|
|
Напрягаемая арматура класса |
Изделия закладные |
|
|||||
|
|
|
Профильная сталь |
|
|||||
|
Марка трубы |
Вр-I по ГОСТ 6727-80 |
Врп-I по ТУ |
Всего |
ВСт3сп или ВСт3пс по ГОСТ 380-71 |
08кп или 10кп по ГОСТ 1050-74 |
Всего |
Общий расход |
|
|
|
Диаметр, мм |
|
|
|
|
|
|
|
|
|
5 |
6 |
|
t=1,5 |
t=2 |
t=4 |
|
|
|
ТНС25.50-5ВрI |
13,30 |
- |
13,30 |
47,50 |
- |
7,28 |
54,78 |
68,08 |
|
ТНС30.50-10ВрI |
16,20 |
- |
16,20 |
59,89 |
|
|
68,87 |
85,07 |
|
ТНС30.50-15ВрI |
20,20 |
- |
20,20 |
|
- |
8,98 |
|
89,07 |
|
ТНС30.100-10ВрI |
32,62 |
- |
32,62 |
121,19 |
|
|
130,17 |
162,79 |
|
ТНС30.100-15ВрI |
40,60 |
- |
40,60 |
|
|
|
|
170,77 |
|
ТНС40.50-10ВрI |
21,62 |
- |
21,62 |
|
104,88 |
|
116,39 |
138,01 |
|
ТНС40.50-15ВрI |
30,91 |
- |
30,91 |
|
|
|
|
147,30 |
|
ТНС40.100-10ВрI |
42,48 |
- |
42,48 |
|
212,47 |
11,51 |
223,98 |
266,46 |
|
ТНС40.100-15ВрI |
61,33 |
- |
61,33 |
- |
|
|
|
285,10 |
|
ТНС40.50-15ВрпI |
- |
32,00 |
32,00 |
|
104,88 |
|
116,39 |
148,39 |
|
ТНС40.100-15ВрпI |
- |
62,56 |
62,56 |
|
212,47 |
|
223,98 |
286,54 |
|
ТНС50.50-10ВрI |
38,35 |
- |
38,35 |
|
129,63 |
|
143,66 |
182,01 |
|
ТНС50.50-15ВрI |
68,12 |
- |
68,12 |
|
|
|
|
211,78 |
|
ТНС50.100-10ВрI |
76,12 |
- |
76,12 |
|
262,71 |
|
276,74 |
352,86 |
|
ТНС50.100-15ВрI |
136,16 |
- |
136,16 |
- |
|
14,03 |
|
412,90 |
|
ТНС50.50-10ВрпI |
- |
38,74 |
38,74 |
|
129,63 |
|
143,66 |
182,40 |
|
ТНС50.50-15ВрпI |
- |
70,15 |
70,15 |
|
|
|
|
213,81 |
|
ТНС50.100-10ВрпI |
- |
77,60 |
77,60 |
|
262,71 |
|
276,74 |
354,34 |
|
ТНС50.100-15ВрпI |
- |
139,10 |
139,10 |
|
|
|
|
415,84 |
|
ТНС60.50-10ВрI |
66,70 |
- |
66,70 |
|
153,73 |
|
170,66 |
237,36 |
|
ТНС60.100-10ВрI |
133,63 |
- |
133,63 |
|
311,53 |
|
328,46 |
462,09 |
|
ТНС60.50-10ВрпI |
- |
68,57 |
68,57 |
- |
153,73 |
16,93 |
170,66 |
239,23 |
|
ТНС60.50-15ВрпI |
- |
123,80 |
123,80 |
|
|
|
|
294,46 |
|
ТНС60.100-10ВрпI |
- |
135,73 |
135,73 |
|
311,53 |
|
328,46 |
464,19 |
|
ТНС60.100-15ВрпI |
- |
247,00 |
247,10 |
|
|
|
|
575,46 |
Таблица 10
Ведомость расхода стали на трубы диаметрами условного прохода 400 - 600 мм при толщине стенки цилиндра сердечника 1,5 мм
кг
|
|
Напрягаемая арматура класса |
Изделия закладные |
|
||||
|
|
|
Профильная сталь |
|
||||
|
Марка трубы |
Вр-I по ГОСТ 6727-80 |
Врп-I по ТУ |
Всего |
ВСт3сп или ВСт3пс по ГОСТ 380-71 |
08кп или10кп по ГОСТ 1050-74 |
Всего |
Общий расход |
|
|
Диаметр, мм |
|
|
|
|
|
|
|
|
5 |
6 |
|
t=1,5 |
t=4 |
|
|
|
ТНС40.50-10ВрI |
27,00 |
- |
27,00 |
78,66 |
|
90,17 |
117,17 |
|
ТНС40.50-15ВрI |
46,96 |
- |
46,96 |
|
|
|
137,13 |
|
ТНС40.100-10ВрI |
53,00 |
- |
53,00 |
159,35 |
11,51 |
170,86 |
223,86 |
|
ТНС40.100-15ВрI |
94,06 |
- |
94,06 |
|
|
|
253,41 |
|
ТНС40.50-15ВрпI |
- |
48,67 |
48,67 |
78,66 |
|
90,17 |
138,84 |
|
ТНС40.100-15ВрпI |
- |
95,57 |
95,57 |
159,35 |
|
170,86 |
266,43 |
|
ТНС50.50-10ВрI |
51,54 |
- |
51,54 |
97,22 |
|
111,25 |
162,79 |
|
ТНС50.50-15ВрI |
85,72 |
- |
85,72 |
|
|
|
196,97 |
|
ТНС50.100-10ВрI |
103,29 |
- |
103,29 |
197,03 |
|
211,06 |
314,35 |
|
ТНС50.100-15ВрI |
171,87 |
- |
171,87 |
|
14,03 |
|
382,93 |
|
ТНС50.50-10ВрпI |
- |
52,80 |
52,80 |
97,22 |
|
111,25 |
164,05 |
|
ТНС50.50-15ВрпI |
- |
86,10 |
86,10 |
|
|
|
197,35 |
|
ТНС50.100-10ВрпI |
- |
105,10 |
105,10 |
197,03 |
|
211,06 |
316,16 |
|
ТНС50.100-15ВрпI |
- |
171,30 |
171,30 |
|
|
|
382,36 |
|
ТНС60.50-10ВрI |
80,83 |
- |
80,83 |
115,30 |
|
132,23 |
213,06 |
|
ТНС60.100-10ВрI |
161,28 |
- |
161,28 |
233,65 |
|
250,58 |
411,86 |
|
ТНС60.50-10ВрпI |
- |
83,00 |
83,00 |
115,30 |
16,93 |
132,23 |
215,23 |
|
ТНС60.50-15ВрпI |
- |
137,57 |
137,57 |
|
|
|
269,60 |
|
ТНС60.100-10ВрпI |
- |
165,50 |
165,50 |
233,65 |
|
250,58 |
416,08 |
|
ТНС60.100-15ВрпI |
- |
275,90 |
275,90 |
|
|
|
526,48 |
Таблица 11
Ведомость расхода стали на трубы диаметрами условного прохода 400 - 600 мм при толщине стенки цилиндра сердечника 1,6 мм
кг
|
|
Напрягаемая арматура класса |
Изделия закладные |
|
||||
|
|
|
Профильная сталь |
|
||||
|
Марка трубы |
Вр-I по ГОСТ 6727-80 |
Врп-I по ТУ |
Всего |
ВСт3сп или ВСт3пс по ГОСТ 380-71 |
08кп или 10кп по ГОСТ 1050-74 |
Всего |
Общий расход |
|
|
Диаметр, мм |
|
|
|
|
|
|
|
|
5 |
6 |
|
t=1,6 |
t=4 |
|
|
|
ТНС40.50-10ВрI |
25,74 |
- |
25,74 |
83,90 |
|
95,41 |
121,15 |
|
ТНС40.50-15ВрI |
43,20 |
- |
43,20 |
|
|
|
138,61 |
|
ТНС40.100-10ВрI |
50,57 |
- |
50,57 |
169,97 |
11,51 |
181,48 |
232,05 |
|
ТНС40.100-15ВрI |
86,55 |
- |
86,55 |
|
|
|
268,03 |
|
ТНС40.50-15ВрпI |
- |
44,80 |
44,80 |
83,90 |
|
95,41 |
140,21 |
|
ТНС40.100-15ВрпI |
- |
87,58 |
87,58 |
169,97 |
|
181,48 |
269,06 |
|
ТНС50.50-10ВрI |
49,81 |
- |
49,81 |
103,70 |
|
117,73 |
167,54 |
|
ТНС50.50-15ВрI |
80,29 |
- |
80,29 |
|
|
|
198,02 |
|
ТНС50.100-10ВрI |
98,75 |
- |
98,75 |
210,17 |
|
224,20 |
322,95 |
|
ТНС50.100-15ВрI |
161,27 |
- |
161,27 |
|
14,03 |
|
385,47 |
|
ТНС50.50-10ВрпI |
- |
49,95 |
49,95 |
103,70 |
|
117,73 |
167,68 |
|
ТНС50.50-15ВрпI |
- |
82,35 |
82,35 |
|
|
|
200,08 |
|
ТНС50.100-10ВрпI |
- |
100,06 |
100,06 |
210,17 |
|
224,20 |
324,26 |
|
ТНС50.100-15ВрпI |
- |
163,29 |
163,29 |
|
|
|
387,49 |
|
ТНС60.50-10ВрI |
80,83 |
- |
80,83 |
122,99 |
|
139,92 |
220,75 |
|
ТНС60.100-10ВрI |
161,28 |
- |
161,28 |
249,23 |
|
266,16 |
427,44 |
|
ТНС60.50-10ВрпI |
- |
80,81 |
80,81 |
122,99 |
16,93 |
139,92 |
220,73 |
|
ТНС60.50-15ВрпI |
- |
137,57 |
137,57 |
|
|
|
277,49 |
|
ТНС60.100-10ВрпI |
- |
159,97 |
159,97 |
249,23 |
|
266,16 |
426,13 |
|
ТНС60.100-15ВрпI |
- |
275,90 |
275,90 |
|
|
|
542,06 |
