СНиП 2.06.05-84 (1990), часть 3

2.64. При строительстве земляных насыпных плотин на водонасыщенных грунтах, в которых под нагрузкой возникает поровое давление, которое нарушает прочность основания и не может быть уменьшено за счет снижения интенсивности возведения плотины, поверхность основания в пределах низкой части плотины следует покрывать горизонтальным дренажем, а для отвода воды, отжимаемой из грунта основания, рекомендуется дополнительно устраивать вертикальные дрены. Необходимость и размеры такого дренажа и расстояние между вертикальными дренами должны быть обоснованы расчетом консолидации основания с учетом интенсивности возведения плотины.

2.65* Устойчивость верхнего слоя грунта основания в нижнем бьефе следует оценивать расчетом на выпор от действия восходящего фильтрационного потока, если этот слой имеет водопроницаемость меньшую, чем нижележащий грунт.

При недостаточной устойчивости слоя грунта подошвы низового откоса плотины надлежит устраивать вертикальный дренаж, прорезающий этот слой и снижающий противодавление.

Вместо вертикального дренажа, при соответствующем обосновании, следует предусматривать пригрузку основания за низовым откосом плотины с устройством при необходимости обратного фильтра.

ОБРАТНЫЕ ФИЛЬТРЫ

2.66. Обратные фильтры надлежит предусматривать на контакте дренажа (или пригрузки) и дренируемого тела плотины, ядра, экрана или основания плотины.

Материалы обратного фильтра следует подбирать из условия обеспечения фильтрационной прочности сопрягающихся грунтов в месте контакта в процессе возведения и в период эксплуатации плотин.

Обратные фильтры допускается не устраивать при специальном обосновании; в частности, устройство такого фильтра по контакту с дренажем необязательно, если дренируемое тело сложено гравелистыми песками, гравийными грунтами и т.п.

2.67. Зерновой состав материала обратного фильтра должен быть подобран с учетом физических характеристик дренируемого грунта и имеющихся местных фильтровых материалов. Состав фильтра должен исключать:

а) отслаивание глинистого грунта на контакте с материалом фильтра — для плотин из глинистого грунта или плотин на глинистом основании;

б) проникание (просыпание) частиц защищаемого грунта в поры фильтра на участках нисходящего фильтрационного потока — для плотин из песчаного грунта;

в) выпор и вдавливание частиц грунта в поры фильтра — для песчаного основания на участках восходящего потока;

г) размыв защищаемого грунта на границе с фильтром — в случае фильтрационного потока, направленного вдоль контакта (контактный размыв);

д) кольматаж фильтра мелкими частицами, выносимыми фильтрационным потоком из защищаемого грунта, вынос которых допускается в проекте;

е) опасную для прочности фильтра суффозию в самом слое фильтра.

Состав фильтра должен обеспечивать "самозалечивание" трещин в ядре в случае их образования.

Для плоти III и IV классов и временных сооружений допускается отслаивание связного грунта в порах фильтра на глубину, не влияющую на его прочность (на 0,5 d0,max , где d0,max  — максимальный диаметр пор фильтра).

2.68. Число слоев обратного фильтра и их состав следует определять на основании технико-экономического сравнения вариантов, при этом необходимо стремиться к назначению возможно меньшего числа слоев фильтра.

2.69. Материал обратного фильтра дренажей для плотин I и II классов следует проверять экспериментальным путем на грунтах и в условиях работы, в которых он будет находиться в сооружении, а для плотин III и IV классов  — согласно соответствующим расчетам.

2.70. Толщина каждого слоя обратного фильтра по фильтрационным условиям должна быть не менее 5 ds,85 , но не менее 0,2 м.

Толщину слоев обратных фильтров необходимо назначать с учетом производства работ и технико-экономических расчетов.

2.71. Для устройства обратных фильтров следует применять естественные несвязные или получаемые дроблением грунты из твердых морозостойких каменных пород, не содержащие водорастворимых солей, и гранулированные шлаки (предварительно исследованные в лаборатории).

СОПРЯЖЕНИЕ ТЕЛА ПЛОТИНЫ С ОСНОВАНИЕМ, БЕРЕГАМИ И БЕТОННЫМИ СООРУЖЕНИЯМИ

2.72*. Для предотвращения опасной фильтрации по контакту земляной плотины с ее основанием следует предусматривать меры, зависящие от характера и состояния грунтов основания и обеспечивающие плотное примыкание грунта тела плотины к грунту основания.

В проектах плотин, возводимых на нескальном основании, следует предусматривать мероприятия по подготовке основания, в том числе по вырубке леса и кустарника, выкорчевыванию пней, удалению растительного слоя и слоя, пронизанного корневищами деревьев и кустов или ходами землеройных животных, а также по удалению грунта, содержащего значительное количество органических включений или солей, легко растворимых в воде (пп. 1.5* и 2.5*), удалению сильнольдистых грунтов по всей площади основания талой плотины или только под верховым клином мерзлой плотины, и в случае необходимости — мероприятия по созданию противофильтрационного устройства в основании плотин (зуба, стенки, шпунта, мерзлотной завесы и т.п.). При проектировании мерзлых плотин допускается не предусматривать удаление растительного слоя в пределах низовой упорной призмы плотины.

При сопряжении талой плотины с вечномерзлыми грунтами береговых примыканий противофильтрационное устройство плотины следует заводить в берега на глубину зоны оттаивания грунтов береговых массивов при эксплуатации плотины, определяемую теплотехническим расчетом.

При проектировании плотин распластанного профиля частичный или полный отказ от мероприятий по подготовке основания допускается при соответствующем обосновании согласно требованиям п. 3.3*.

При проектировании земляных плотин, возводимых на скальном основании, должно быть предусмотрено удаление разрушенной скалы (в том числе должны быть удалены отдельные крупные камни и скопления камней) на площади сопряжения противофильтрационных устройств плотины с основанием, заделаны разведочно-геологические и строительные выработки.

На участках сопряжения с основанием частей профиля плотины, выполняемых из более водопроницаемых материалов, чем противофильтрационные устройства, удаление разрушенной скалы необязательно.

При наличии в основании поверхностного слоя грунта, имеющего более низкие прочностные характеристики, чем грунт плотины, необходимо определять экономическую целесообразность удаления этого слоя (или его верхней части), учитывая, что при этом откосы плотины могут быть более крутыми.

Строительство плотин в сейсмических районах на основаниях, сложенных из грунтов, способных разжижаться при динамических воздействиях, требует специальных технико-экономических обоснований.

2.73*. Наклонные поверхности берегов в пределах профиля примыкания плотины должны быть соответственно спланированы, при этом не допускаются нависающие участки в пределах примыкания плотины и уступообразные участки в пределах примыкания противофильтрационного устройства плотины.

При наличии в основании плотин быстровыветривающихся пород в проектах плотин из грунтовых материалов необходимо учитывать изменения свойств этих пород или предусматривать соответствующие конструктивно-технологические мероприятия.

При наличии в скальном основании местных сквозных тектонических нарушений в виде трещин надлежит принимать меры к их расчистке и заделке, а также меры, обеспечивающие фильтрационную прочность материала, заполняющего эти трещины.

2.74*. Для земляных плотин с противофильтрационными устройствами и однородных земляных плотин, выполняемых из глинистых грунтов на сильнофильтрующих (в том числе после оттаивания) аллювиальных отложениях, прикрывающих скальные породы основания, при небольшой (до 5 м) мощности слоя аллювия, как правило, следует доводить противофильтрационные устройства до скалы врезкой зуба.

При мощности аллювиального слоя более 5 м следует сравнивать варианты плотин с ядром и противофильтрационной преградой (цементационной завесой, бетонной стенкой и др.) с плотинами с экраном и понуром.

Проектом необходимо предусматривать сопряжение противофильтрационных устройств плотины с основанием в месте примыкания зуба к скале (например, путем инъекции раствора в месте примыкания, а в случае необходимости — устройства противофильтрационной завесы, в том числе и мерзлотной завесы в основании мерзлой плотины).

Глубину висячей противофильтрационной преграды и длину понура следует устанавливать на основании фильтрационных расчетов.

2.75. При сопряжении противофильтрационных устройств плотины с наклонными неровными поверхностями скальных берегов следует предусматривать подготовку поверхности скалы от гребня плотины (ядра, экрана) к основанию с постеленным уположением, без резких переломов, с наименьшим технически и экономически обоснованным наклоном береговых контактов, срезку выступающих участков поверхности скалы и выравнивание бетоном местных понижений.

Угол между смежными участками поверхности скалы в сопряжении с противофильтрационными устройствами не должен превышать 20°.

Очертание продольного профиля плотины по основанию следует назначать из условия недопущения образования трещин на основе результатов расчета его напряженно-деформированного состояния.

2.76*. В земляных плотинах на сильнотрещиноватых скальных основаниях, по которым (в том числе и после оттаивания) может происходить опасная для тела плотины фильтрация, необходимо предусматривать устройство зуба и противофильтрационной завесы под ним, а также поверхностную инъекцию раствора (цементационного, глинистого или мелкопесчаного) в пределах подошвы противофильтрационного устройства плотины. Проектирование однородных плотин без противофильтрационных устройств в таких случаях должно быть обосновано.

В северной строительно-климатической зоне при проектировании мерзлых земляных плотин на сильнотрещиноватых скальных основаниях следует предусматривать устройство мерзлотной завесы в основании при необходимости с предварительным оттаиванием основания на заданную глубину и его цементацией.

2.77* При проектировании земляных плотин на слабоводонепроницаемом (в том числе после оттаивания) и слаботрещиноватом скальном, полускальном и глинистом основаниях допускается предусматривать укладку грунта тела плотины непосредственно на основание без противофильтрационных устройств.

2.78*. В местах сопряжения тела или противофильтрационного устройства плотины с основанием, берегами и бетонными сооружениями следует предусматривать тщательную укладку и уплотнение грунта вблизи поверхности сопряжения, для чего контактный слой (толщиной 2—3 м) необходимо отсыпать из грунта более пластичного, менее водопроницаемого и более влажного (не более чем на 1—3%), чем грунт остального тела плотины или противофильтрационного устройства.

При строительстве талых плотин в северной строительно-климатической зоне при необходимости дополнительно следует предусматривать обогрев контактного слоя грунта противофильтрационного устройства плотины с основанием.

2.79*. При проектировании в основании плотины противофильтрационных устройств (шпунтового ряда, стенки из бетона, глинистого грунта или возводимой методом "стена в грунте" инъекционной завесы, мерзлотной завесы и др.) следует предусматривать сопряжение их непосредственно с противофильтрационными устройствами тела плотины (ядром, экраном или диафрагмой).

2.80. Сопрягающие устройства земляных плотин с бетонными и железобетонными сооружениями должны обеспечивать:

а) защиту земляной плотины от размыва водой, пропускаемой через водосбросные сооружения;

б) плавный подход воды к водоприемным и водосбросным сооружениям со стороны верхнего бьефа и плавное растекание потока в нижнем бьефе, предотвращающее подмыв тела и основания плотины;

в) предотвращение опасной фильтрации в зоне примыкания.

Проекты сопрягающих устройств плотин I и II классов должны быть обоснованы данными гидравлических и фильтрационных исследований.

2.81*. Для обеспечения надежного примыкания тела земляной плотины к бетонному сооружению следует, как правило, предусматривать уклон сопрягающих граней бетонной конструкции в сторону земляной насыпи не более чем 10:1.

Сопряжение земляной плотины с бетонными сооружениями, прорезающими ее тело, следует осуществлять для плотин, имеющих противофильтрационные устройства, в зоне этих устройств, а для однородных плотин — в пределах верхового клина и центральной части плотины.

Сопряжение тела земляной плотины с бетонным сооружением надлежит предусматривать в виде заделанных в него диафрагм, врезающихся в земляную плотину (шпунтового ряда, бетонной стенки и др.). Длину диафрагм сопряжения следует устанавливать на основании фильтрационных расчетов.

В северной строительно-климатической зоне длину диафрагм сопряжения талых и мерзлых плотин с бетонными сооружениями следует устанавливать на основании фильтрационных и теплотехнических расчетов. Сопряжение тела мерзлой земляной (каменно-земляной) плотины, имеющей в своем составе сезоннодействующие охлаждающие устройства (СОУ) с бетонным сооружением (в том числе с водосбросом) следует осуществлять заведением СОУ плотины в сопрягающий устой бетонного сооружения. Установку СОУ в месте примыкания к бетонному сооружению следует предусматривать с шагом, величина которого обосновывается теплотехническим расчетом при учете теплового потока в бетоне сооружения.

Противофильтрационные устройства в основании земляных плотин и бетонных сооружений должны быть взаимоувязаны.

2.82. При сопряжении участков земляной плотины, выполняемых насыпным и намывным способами, необходимо предусматривать мероприятия, не допускающие сосредоточенную фильтрацию в месте сопряжения и неравномерную осадку тела плотины и основания.

ТРЕБОВАНИЯ К РЕКОНСТРУКЦИИ ПЛОТИН

2.83. Наращивание однородной грунтовой плотины на слабоводопроницаемом основании при реконструкции сооружения следует осуществлять как с верховой, так и с низовой сторон плотины.

Увеличение высоты плотины с диафрагмой (ядром) и завесой в основании возможно как с низовой ее стороны — путем наращивания диафрагмы экраном, так и с обеих сторон — с сохранением вертикальной диафрагмы, при этом следует определить необходимость усиления противофильтрационной завесы в основании.

Увеличение высоты плотины с экраном и противофильтрационным устройством в основании возможно только с низовой ее стороны с проверкой фильтрационной прочности экрана (из грунтовых или негрунтовых материалов) и при необходимости с усилением противофильтрационного устройства в основании.

2.84. При реконструкции плотин из грунтовых материалов необходимо предусматривать соответствующие мероприятия по обеспечению нормальной работы дренажа.

2.85. Для надежного сопряжения наращиваемой призмы с низовым откосом плотины растительный слой должен быть убран.

ЗАМОРАЖИВАНИЕ ГРУНТОВ ТЕЛА И ОСНОВАНИЯ ПЛОТИНЫ И СОХРАНЕНИЕ ИХ МЕРЗЛОГО СОСТОЯНИЯ ПРИ ЭКСПЛУАТАЦИИ В СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЕ

2.86*. Замораживание талых грунтов противофильтрационного устройства плотины и его основания, сохранение их в мерзлом состоянии при эксплуатации плотины, а также сохранение или усиление естественного мерзлого состояния грунтов основания противофильтрационного устройства и низового клина плотины при ее эксплуатации, следует выполнять с помощью СОУ воздушного, жидкостного или парожидкостного вида.

К основным видам СОУ, применяемым при строительстве мерзлых плотин из грунтовых материалов, относятся:

воздушные с принудительной циркуляцией воздуха (черт. 2.1, а );

жидкостные с естественной конвекцией теплоносителя (черт. 2.1, б );

парожидкостные (черт. 2.1, г ).

Кроме основных видов СОУ могут быть применены жидкостные с принудительной циркуляцией теплоносителя (черт. 2.1, в ), а также рассольные замораживающие системы с охлаждением рассола в наружном теплообменнике.

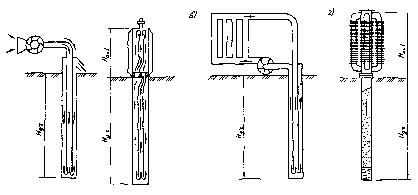

Черт. 2.1. Схемы основных видов СОУ

а — воздушное с принудительной циркуляцией воздуха; б — жидкостное с естественной конвекцией теплоносителя; в — жидкостное с принудительной циркуляцией теплоносителя; г — парожидкостное; Нgr  — глубина СОУ; Нout  — высота наземной части СОУ

Применение рассольных замораживающих систем на базе холодильных машин и жидкостных СОУ с принудительной циркуляцией теплоносителя допускается при надлежащем технико-экономическом обосновании.

Использование жидкого азота для замораживания грунта допускается в целях предупреждения или ликвидации аварийной ситуации при эксплуатации плотины.

2.87 *. При проектировании воздушной замораживающей системы, состоящей из воздушных СОУ, объединенных подводящим или (и) отводящим коллектором, следует предусматривать:

герметизацию системы на теплый период года;

автоматическое отключение системы при снегопаде, повышении температуры наружного воздуха выше величины, установленной проектом, и включение при снижении температуры ниже проектной величины;

возможность очистки системы от льда или инея.

Работу воздушных замораживающих систем следует считать целесообразной при температуре воздуха ниже минус 12—15°С (в первый сезон замораживания грунта).

При проектировании замораживающих систем, состоящих из автономных жидкостных или парожидкостных СОУ, необходимо предусматривать герметизацию устройств и вертикальность установки СОУ. Применение внешней трубы грунтовых теплообменников устройств диаметром более 180 мм нерационально.

2.88*. Бурение скважин, установку СОУ и устройство замораживающих систем следует производить после возведения плотины.

В случае необходимости для плотин высотой более 25 м допускается применять двухъярусное замораживание: грунтов основания из потерны и грунтов противофильтрационного устройства плотины — с гребня.

2.89 *. При строительстве низконапорных плотин водохозяйственного назначения эффективным является сочетание СОУ в центральной части плотины с теплоизоляцией гребня и низового откоса. В качестве теплоизоляционного материала рекомендуется пенопласт типа ПХВ-1 толщиной 6—10 см. Теплоизоляционный слой необходимо защищать от механических повреждений грунтом толщиной 15—20 см.

3. ЗЕМЛЯНЫЕ НАМЫВНЫЕ ПЛОТИНЫ

3.1. Намывные плотины в зависимости от грунтов тела плотины и способов возведения подразделяют на основные виды, указанные в табл. 4 и на черт. 3 и 4.

3.2*. Конструкцию плотины следует выбирать в соответствии с указаниями п. 1.4*, при этом следует стремиться к максимальному использованию естественных грузов, не требующих сортировки при разработке карьера или выемки.

3.3*. При наличии соответствующих карьерных грунтов предпочтение следует отдавать однородным песчаным плотинам, характеризуемым высокой технологичностью производства работ.

Однородные песчаные плотины распластанного профиля со свободно формируемыми откосами следует применять при технико-экономическом обосновании в случаях залегания слабых грунтов в основании, необходимости уменьшения объема крепления откосов, а также при намыве под воду.

При проектировании плотин распластанного профиля или с уширенной нижней частью («подушкой») на слабых, обводненных, заболоченных и заторфованных грунтах основания допускается не предусматривать полностью или частично работы по удалению поверхностного слоя грунта основания и растительности при условии, что это не приведет к нарушению устойчивости и фильтрационной прочности сооружения.

При возведении однородных плотин на слабых грунтах следует, как правило, намывать уширенную нижнюю часть («подушку»), а верхнюю часть возводить после стабилизации осадок «подушки».

Таблица 4

Вид плотины

Грунты тела плотины

Способ возведения плотины

Однородная:

с принудительно формируемыми откосами (черт. 3, а )


Пески, супеси, суглинки (в том числе лёссовидные)


Двусторонний намыв с дамбами обвалования на откосах

со свободно формируемыми откосами — верховым (черт. 3, б) или обоими

Пески, гравийные (дресвяные)

Односторонний намыв с дамбами обвалования на низовом откосе (черт. 4, в) и центральный намыв без дамб обвалования

узкопрофильная (черт. 4, в )

То же

Пионерный намыв с выпуском пульпы из торца трубы и непрерывным устройством обвалования по откосам

Неоднородная:

с ядром (черт. 3, в )


Гравийные (дресвяные), галеч-никовые (щебенистые) с содержанием песчаных и глинистых фракций


Двусторонний намыв с дамбами обвалования на откосах и отстойным прудом в центральной части плотины (черт. 4, а )

с центральной зоной (черт. 3, г )

Гравийные (дресвяные), га-лечниковые (щебенистые) или песчаные разнозернистые, содержащие мелкозернистые фракции

То же

Комбинированная:

с насыпным ядром из глинистого грунта и намывными боковыми зонами (черт. 3, д )


Гравийные (дресвяные), галеч-никовые (щебенистые) или песчаные


Двусторонний намыв без пруда

с насыпными банкетами из горной массы и намывной однородной центральной зоной (черт. 3, е)

То же

То же

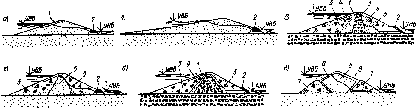

Черт. 3. Виды намывных плотин

а —е см. табл. 4; 1 — крепление верхового откоса; 2 — дренаж; 3 — намывное ядро; 4 — намывные промежуточные зоны; 5 — намывные боковые зоны; 6  — намывная центральная слабоводопроницаемая зона; 7 — боковые насыпные призмы (банкеты); 8 — сейсмостойкое крепление откоса; 9 — насыпное глинистое ядро

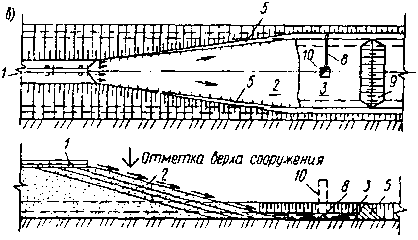

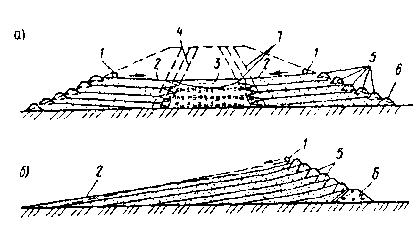

Черт. 4. Основные схемы возведения намывных плотин

a  — двусторонний намыв неоднородной плотины с ядром; б — односторонний намыв однородной плотины с верховым откосом, формируемым при свободном растекании пульпы; в — намыв узкопрофильной плотины; 1  — распределительный пульпопровод; 2 — откос намыва; 3 — отстойный пруд; 4 — граница ядра; 5 — дамба попутного обвалования; 6 — дамба первичного обвалования; 7  — граница прудка; 8 — водоотводящая труба; 9 — временная перемычка; 10 — водосбросный колодец

3.4. Неоднородные плотины следует проектировать при наличии соответствующих карьерных грунтов и необходимости снижения фильтрационного расхода по сравнению с однородными плотинами, а также для уменьшения объема тела плотины. При этом следует учитывать усложнение технологии производства работ по созданию ядра с заданным размером и составом грунта и недопущению его перемыва крупным грунтом.

Для обеспечения однородных свойств ядра заданного размера и исключения перемыва крупным грунтом допускается включать в проекты при соответствующем обосновании принудительное перемешивание грунта в пределах ядерной прудковой зоны плотины.

3.5*. Намывные плотины с боковыми насыпными или каменно-набросными призмами следует применять при условии использования высоких перемычек или камня из полезных выемок котлованов. При проектировании плотин для сейсмических районов необходимо предусматривать устройство каменно-набросных призм и сейсмостойкого крепления откосов.

3.6. Намывной способ возведения плотины допускается совмещать с насыпным, когда, например, верховую призму плотины намывают из песка, а низовую отсыпают из гравийно-галечникового грунта.

Намывные плотины с противофильтрационными устройствами в виде диафрагм, экранов, понуров и т.п. можно предусматривать в исключительных случаях при надлежащем обосновании.

3.7. В проекты намывных плотин следует включать мероприятия по обеспечению качества намыва грунта и установленной плотности его укладки, а также устойчивости откосов плотины в строительный период, в частности, с учетом фильтрационного потока, образующегося за счет водоотдачи свеженамытого грунта, инфильтрации с поверхности намыва и из отстойного пруда. Для намывных плотин должна быть установлена предельная интенсивность их наращивания по условию обеспечения водоотдачи намытого грунта, а для частей плотин, намываемых под воду, — пределы подводной и надводной крутизны откоса.

ТРЕБОВАНИЯ К МАТЕРИАЛАМ

3.8*. Зерновой состав карьерных грунтов следует считать основной характеристикой для оценки технической возможности возведения намывных плотин и экономической целесообразности выбранной конструкции.

Содержание органических и водорастворимых примесей в грунтах для намыва плотины следует допускать в количествах, при которых их остаток в теле намывной плотины после производства работ по ее намыву будет не выше величин, указанных в п. 2.5*.

3.9. Предварительную оценку пригодности карьерного грунта для намыва плотин в зависимости от зернового состава следует производить по графикам черт. 5. Предпочтительными для намыва однородных плотин являются песчаные грунты I группы; песчаные и гравийные грунты II группы целесообразно предусматривать для неоднородных плотин с мелкопесчаной центральной зоной или глинистым ядром.

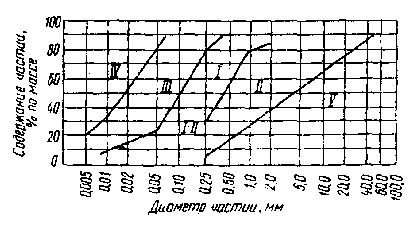

Черт. 5. Группы грунтов, используемых дли намыва плотин

Супеси (III группа), суглинки (IV группа), гравийные и галечниковые грунты (V группа), а также лёссовидные грунты можно использовать для намыва при соответствующем технико-экономическом обосновании. При этом супеси и лёссовидные суглинки следует использовать для намыва однородных плотин, а также для намыва центральной слабоводопроницаемой зоны неоднородных плотин, гравийно-галечниковые грунты — для намыва боковых зон этих плотин.

Запас грунта в карьере должен быть в 1,5— 1,8 раза больше объема грунта, принятого в проекте плотины.

При выборе карьеров инженерно-геологические изыскания следует проводить с детальностью, позволяющей выделить и исключить из запасов участки грунта, не отвечающего требованиям укладки в плотину, а также не поддающегося разработке средствами гидромеханизации.

Грунт для намыва плотин должен быть проверен на содержание негабаритных включений (валунов, камней и т.п.), не проходящих через рабочие органы грунтовых насосов.

3.10. Для неоднородных плотин предпочтительны грунты с высокой стеленью разнозернистости, например, гравийные с пылеватыми, глинистыми фракциями и при содержании песчаных частиц не менее 25 — 30%. Содержание в ядре глинистых частиц размером d £ 0,005 мм допускается не более 20% по условиям консолидации грунта; более высокое содержание глинистых частиц следует допускать при специальном обосновании.

3.11. Возможность применения для намыва искусственных смесей грунтов из разных карьеров или сортированных карьерных грунтов должна быть обоснована технико-экономическим расчетом.

3.12. При необходимости следует предусматривать дополнительное искусственное уплотнение намытого песка (глубинное гидровибрирование, уплотнение взрывами, послойное вибрационное уплотнение или укатку и др.). Мероприятия по дополнительному уплотнению намытых грунтов должны быть обоснованы, как правило, полевыми опытными работами.

ФРАКЦИОНИРОВАНИЕ ГРУНТА В ТЕЛЕ ПЛОТИНЫ

3.13. Фракционирование грунта в поперечном профиле плотины в результате гидравлической раскладки следует учитывать при коэффициенте разнозернистости намываемого грунта k60,10 ³ 2,5 или k90,10 ³ 5. Раскладка грунта зависит от его зернового состава, расхода пульпы и ее консистенции, ширины пляжа намыва.

Здесь k60,10 = d60 : d10 и k90,10 = d90 : d10 , где d90 , d60 , d10  — диаметр фракций грунта, масса которых вместе с массой более мелких фракций составляет соответственно 90, 60 и 10% массы всего грунта.

3.14* При определении зернового состава грунта намывных плотин необходимо учитывать отмыв и сброс мелких частиц грунта. При возведении песчаных однородных плотин следует обеспечивать сброс глинистых и частично пылеватых частиц, однако технологически неизбежен отмыв и более крупных частиц вплоть до мелких песчаных. Расчет нормы отмыва грунта допускается производить по методике, приведенной в рекомендуемом приложении 3*.

При намыве неоднородных плотин сброс глинистых частиц следует назначать с учетом требований п.3.10.

3.15. При проектировании однородных плотим зерновой состав намытого грунта следует принимать по средневзвешенному составу карьерного грунта с учетом отмыва мелких частиц при условии незначительной вариации в поперечном сечении плотины состава грунта и коэффициента фильтрации. При этом следует учитывать небольшое увеличение содержания мелких частиц, грунта в центральной части плотины при ее двустороннем намыве и в наиболее удаленной от выпуска пульпы части плотины при одностороннем намыве.

3.16. При проектировании неоднородных плотин зерновой состав грунта в отдельных их частях необходимо устанавливать с учетом фракционирования при намыве.

Фракционирование грунта при намыве определяют по аналогам или расчетом по методике, приведенной в рекомендуемом приложении 4.

Осредненный зерновой состав грунта следует определять отдельно для ядра и боковых зон плотины или для этих частей плотины и дополнительно для промежуточных зон. Разбивка профиля плотины на части принимается в соответствии с имеющимися аналогами или данными рекомендуемого приложения 4.

Для плотин I и II классов фракционирование грунта следует уточнять при проведении опытного намыва, соблюдая условия технологии возведения данной плотины.

3.17. Ширину ядра неоднородной плотины следует предварительно назначать в зависимости от состава карьерного грунта в пределах 10—20 % ширины плотины на данной высоте, а центральной зоны из мелкопесчаного грунта — а пределах 20—35% указанной ширины. Эти размеры надлежит корректировать в соответствии с рекомендуемым приложением 4 или по результатам начального этапа намыва.

ОЧЕРТАНИЕ И КРЕПЛЕНИЕ ОТКОСОВ ПЛОТИНЫ

3.18. Крутизну откосов намывных плотин и вид крепления назначают в соответствии с требованиями пп.2.9—2.37, при этом крутизну откосов следует устанавливать не только с учетом конструкции и высоты плотины, характеристик грунтов ее тела и основания, но и с учетом неблагоприятного для устойчивости откосов фильтрационного режима, возникающего в процессе намыва плотины, а также отсутствия в период строительства постоянных дренажных устройств.

Предварительно средние значения крутизны откосов намывных плотин можно назначать по аналогии с построенными сооружениями в соответствии с данными табл. 5.

Таблица 5

Вид плотины

Грунты основания

Крутизна откоса

Однородная песчаная

Песчаные, супесчаные

1:3,5 — 1:5


Старичные отложения, торф, ил

1:5 — 1:8

Неоднородная гравийно-песчаная с ядром

Скальные, плотные глины

1:3 — 1:4

3.19. Если а результате расчета устойчивости откосов плотины в стадии ее намыва с учетом технологии производства работ получатся более пологие откосы, чем по расчету откосов в период эксплуатации плотины, крутизна должна быть принята по расчетам для строительного периода.

При необходимости выполнения более крутых откосов следует изменить технологию или применить конструктивные мероприятия, например, строительный дренаж.
