3.20. Откосы намывных плотин распластанного профиля, формирующиеся при свободном растекании пульпы, допускается проектировать без крепления или с облегченным гравийным, галечниковым или биологическим креплением при обеспечении его сохранности в условиях волнового и ветрового воздействий.

На откосах таких плотин при необходимости следует предусматривать поперечные буны для предотвращения перемещения грунта течениями вдоль плотины.

3.21. Ширину гребня намывных плотин следует устанавливать в соответствии с требованиями п. 2.11.

Минимальную ширину гребня намывной части профиля плотины строительного периода следует назначать с учетом возможности работы гидротранспортной установки и используемых при укладке грунта средств механизации: для неоднородных плотин с центральной зоной — не менее 50 м, с ядром — не менее 70 м; для однородных плотин — не менее 20 м.

При необходимости возведения плотины с меньшей шириной по гребню верхнюю ее часть следует выполнять отсыпкой грунта насухо.

3.22. При проектировании дренажных устройств в теле намывной плотины следует наряду с требованиями пп.2.51—2.71 учитывать возможность одновременного ведения работ по намыву тела плотины и по устройству дренажа, отдавая предпочтение конструкциям дренажа, представленным на черт. 2, б , д , е.

Для понижения поверхности депрессии в плотине во время намыва надлежит при наличии обоснования предусматривать специальные дренажи.

3.23. Средние значения уклона откосов при свободном намыве песчаных и гравийных грунтов (при торцовом безэстакадном способе намыва с 10%-ной консистенцией пульпы) можно ориентировочно назначать по табл. 6 с последующей корректировкой по данным начального этапа намыва.

При консистенции пульпы, отличающейся от 10%-ной, уклон откоса i рассчитывают по формуле

(4)

где С  — консистенция пульпы, % по массе;

i₁₀  — уклон откоса при С = 10%.

Таблица 6

3.24. Уклон откоса при намыве ниже уровня воды определяют по расчету в зависимости от зернового состава грунта. Предварительно уклон откоса может быть принят от 1:10 до 1:4, причем меньшие значения уклона соответствуют мелким пескам при наличии течения воды в водоеме. С увеличением крупности грунта и снижением скорости течения уклон откоса увеличивается.

ТРЕБОВАНИЯ К РЕКОНСТРУКЦИИ ПЛОТИН

3.25. При реконструкции земляных намывных плотин повышение гребня однородной плотины может быть обеспечено за счет примыва низовой призмы к существующему откосу плотины. Примыв следует выполнять из карьерного грунта более крупного состава, чем грунт, из которого намыт основной профиль плотины. Допускается выполнять низовую призму плотины отсыпкой грунта насухо с послойной укаткой.

3.26 . При повышении гребня намывной плотины с ядром кроме примыва низовой призмы необходимо предусматривать создание противофильтрационного устройства, выполненного, например, в виде экрана, сопряженного с существующим ядром.

3.27. Перед возведением низовой призмы должен быть снят растительный слой на существующем низовом откосе плотины.

До начала примыва низовой плотины должны быть реконструированы все действующие дренажные устройства.

ТРЕБОВАНИЯ К ПЛОТИНАМ, ВОЗВОДИМЫМ В СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЕ

3.28* Намывные талые плотины для северной строительно-климатической зоны следует проектировать с учетом ежегодных сроков начала и окончания сезона намыва грунта, мероприятий по ускорению оттаивания промерзшего в холодный период грунта, при которых ко времени принятия расчетного напора тело плотины будет полностью в талом состоянии.

3.29* Для низконапорных талых плотин из песчаного грунта, возводимых на слабых основаниях, следует предусматривать при технико-экономическом обосновании конструкции с распластанными профилями, при которых верховой откос является волноустойчивым без дополнительного крепления, а низовому откосу придается профиль, позволяющий выводить основную часть фильтрационного потока в основание плотины.

3.30*. Для однородных намывных плотин с принудительно формируемым низовым откосом должно быть предусмотрено защитное покрытие сухого откоса для предотвращения в эксплуатационный период солифлюкции, в том числе устройством пригрузок.

3.31*. В проектах талых плотин, возводимых на основаниях, сложенных льдистыми грунтами (при i_i ³ 0,05), должно быть приведено обоснование допустимости осадок грунта тела плотины при оттаивании основания.

3.32*. При проектировании дренажных устройств талых намывных плотин следует учитывать возможность их попеременного замораживания и оттаивания в строительный период.

3.33*. В проекты должны быть включены мероприятия по обеспечению устойчивости откосов плотины в процессе строительства при ежегодном оттаивании поверхностного слоя грунта.

3.34*. На основаниях, сложенных льдистыми грунтами (0,4 ³ i_i ³ 0,05), при соответствующем обосновании допускается строительство мерзлых плотин высотой до 10 м.

3.35*. В проектах реконструкции намывных плотин должны быть предусмотрены меры, обеспечивающие надежное качество сопряжения старой и новой частей плотины, в том числе мерзлого или талого состояния грунта плотины.

4. КАМЕННО-ЗЕМЛЯНЫЕ И КАМЕННО-НАБРОСНЫЕ ПЛОТИНЫ

4.1*. Каменно-земляные и каменно-набросные плотины по конструкции противофильтрационных устройств и способу производства работ подразделяют на основные виды, указанные в табл. 7 и на черт. 6—8.

Таблица 7

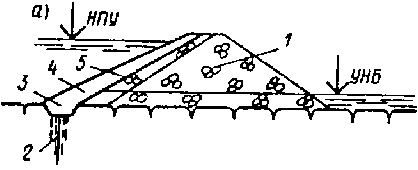

Черт. 6. Виды каменно-земляных плотин

а—г — см. табл. 7: 1 — крепление верхового откоса; 2  — грунтовый экран; 3 — переходные слои (обратные фильтры); 4 — грунтовое ядро; 5,6 — верховая и низовая призмы; 7,8 — верховая и центральная грунтовые противофильтрационные призмы

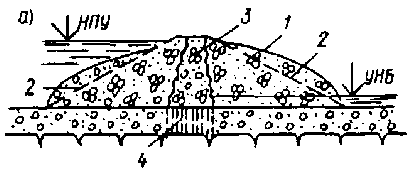

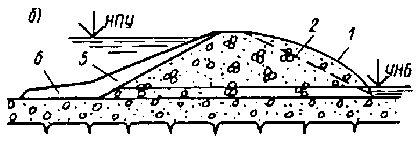

Черт. 7. Виды взрывонабросных плотин

а, б — см. табл. 7; 1 — контур навала; 2 — контур расчетного профиля: 3  — инъекционное ядро: 4 — инъекционная завеса; 5 — экран; 6  — понур

Черт. 8. Виды каменно-набросных плотин

а, б — см. табл. 7: 1 — тело плотины; 2  — цементационная завеса; 3 — бетонный зуб; 4 — железобетонный экран; 5 — подэкрановая кладка; 6 — верховая призма; 7 — диафрагма; 8 — переходные слои; 9 — низовая призма

В северной строительно-климатической зоне каменно-земляные и каменно-набросные плотины в зависимости от температурного состояния грунтов плотины и ее основания, конструкции тела и противофильтрационных устройств в теле и основании подразделяют на основные типы и виды, указанные в табл. 7.1 и на черт. 6; 6.1; 8.

Таблица 7.1

Черт. 6.1. Виды мерзлых каменно-земляных плотин в северной строительно-климатической зоне

а —в — см. табл. 7.1 ; 1— переходные слои (обратные фильтры): 2 — грунтовое ядро; 3,4 — верховая и низовая призмы; 5 — центральная грунтовая противофильтрационная призма; 6 — СОУ; 7 — естественная граница подруслового талика; 8 — цементационная галерея: 9 — линия раздела талого и мерзлого грунта: h  — высота плотины; b_um  — ширина противофильтрационного устройства понизу

4.2*. Каменно-земляные и каменно-набросные плотины следует возводить как на скальных, так и на нескальных основаниях.

В северной строительно-климатической зоне талые каменно-земляные и каменно-набросные плотины следует возводить на скальных и нескальных основаниях, сложенных малосжимаемыми при оттаивании грунтами. На основаниях, сложенных сжимаемыми при оттаивании грунтами, разрешается проектировать мерзлые каменно-земляные плотины.

4.3. При проектировании каменно-земляных и каменно-набросных плотин наряду с требованиями разд. 1 необходимо также учитывать требования разд. 2 в части, относящейся к материалам для возведения земляных насыпных плотин, проектирования откосов и гребня плотин, противофильтрационных устройств и их сопряжений с основанием, берегами и бетонными сооружениями, а также при разработке проектов реконструкции таких плотин.

4.4. Возведение каменно-земляных и каменно-набросных плотин следует предусматривать отсыпкой каменного материала (каменной наброски, горной массы, галечникового грунта) слоями, принимая меры к его уплотнению (послойная укатка, гидроуплотнение) или ярусами высотой 3 м и более.

4.5*. Возведение каменно-земляных плотин направленным взрывом допускается в благоприятных для этого метода природных условиях: в узком створе ( < 3, где В  — ширина створа), при скальных породах берегов, удовлетворяющих требованиям, предъявляемым к каменным материалам плотин.

Противофильтрационные устройства этих плотин следует выполнять путем инъекции раствора в центральную призму, отсыпкой верховой слабо-водопроницаемой призмы или экрана, а также из негрунтовых материалов. В проектах этих плотин надлежит предусматривать доводку сооружения до необходимых размеров. При надлежащем обосновании направленным взрывом можно возводить и однородные плотины.

ТРЕБОВАНИЯ К МАТЕРИАЛАМ

4.6. Пригодность материала для возведения каменно-земляных и каменно-набросных плотин должна быть обоснована данными соответствующих исследований в лабораторных и натурных условиях.

Пригодность скальных пород карьера (по прочности, морозостойкости, химическим свойствам) следует устанавливать в зависимости от высоты плотины, местоположения их в профиле плотины и от климатических условий района строительства, учитывая условия разработки и транспортирования.

4.7. Состав каменного материала плотин следует подбирать исходя из:

а) обеспечения требуемой плотности укладки;

б) учета сегрегации при отсыпке высокими ярусами;

в) учета местоположения грунтов в теле плотины.

При соответствующем обосновании допускается применение слабых выветрелых пород с учетом изменения их характеристик во времени.

Окончательный состав материала каменно-земляных и каменно-набросных плотин необходимо принимать на основе технико-экономических расчетов рассматриваемых вариантов плотин.

4.8. Предельную крупность крупнообломочного грунта, отсыпаемого в тело плотины, и его зерновой состав следует устанавливать в проекте в зависимости от качества камня и метода возведения плотины. Крупность материала, отсыпаемого послойной укаткой, должна быть не более 0,75 толщины отсыпаемого слоя.

4.9. Для плотин I и II классов высотой более 50 м лабораторные данные физико-механических характеристик грунтов следует, как правило, уточнять исследованиями на опытных насыпях (по возможности включаемых в полезный объем плотины), для плотин высотой более 100 м такие исследования обязательны.

4.10. Для наброски следует использовать камень без сортировки. Сортировку камня можно производить только при наличии соответствующего обоснования.

4.11. Укладку различного материала по частям профиля плотины, как правило, следует предусматривать при высоте плотины 50 м и более, при этом прочный материал следует использовать в более напряженных частях, а материал морозостойких пород — во внешних частях профиля.

4.12* Для материала, предназначенного к укладке в тело плотины ниже поверхности воды или подверженного ее воздействию, коэффициент размягчаемости должен быть не ниже 0,9 для изверженных и метаморфических пород и 0,8 — для осадочных. Меньшие значения коэффициента размягчаемости допускается принимать при соответствующем обосновании.

4.13. К грунтам противофильтрационных устройств (экранов, понуров, ядер, слабоводопроницаемых призм), переходных слоев и обратных фильтров каменно-земляных плотин предъявляют те же требования, что и к соответствующим элементам земляных насыпных плотин.

Если противофильтрационное устройство возводят средствами гидромеханизации, необходимо, чтобы грунт удовлетворял требованиям, предъявляемым к грунтам намывных плотин.

4.14. Для переходных слоев и обратных фильтров каменно-земляных плотин следует использовать, как правило, карьерные разнозернистые грунты.

Применение для этих целей обогащенных грунтов, полученных сортировкой, промывкой, добавлением или смешиванием различных фракций, следует допускать только при соответствующем технико-экономическом обосновании. Во всех случаях надлежит отдавать предпочтение однослойным переходным слоям и обратным фильтрам.

ОЧЕРТАНИЕ ОТКОСОВ ПЛОТИНЫ

4.15. Основные размеры поперечного профиля каменно-земляных и каменно-набросных плотин следует назначать в соответствии с требованиями пп. 2.9—2.15.

4.16. Ширину берм на откосах плотин необходимо принимать из условия обеспечения требуемого осредненного значения крутизны откосов, но не менее 3 м.

4.17. Крутизну откосов каменно-земляных и каменно-набросных плотин следует назначать по расчету (пп. 5.10*—5.13.*).

При назначении крутизны откосов плотин, возводимых направленным взрывом, необходимо учитывать начальную крутизну откосов, свободно формирующихся в результате сброса грунта взрывом.

ПРОТИВОФИЛЬТРАЦИОННЫЕ УСТРОЙСТВА

4.18*. При проектировании противофильтрационных устройств из грунтовых и негрунтовых материалов каменно-земляных и каменно-набросных плотин следует учитывать требования пп. 2.38*-2.50.

4.19. Противофильтрационные устройства каменно-земляных и каменно-набросных плотин должны сопрягаться с основанием и береговыми склонами и сохранять водоупорность, прочность и гибкость при возможных относительных смещениях.

4.20. Градиент напора фильтрационного потока для ядра или экрана из глинобетона или глинистого грунта каменно-земляных плотин следует принимать по критерию фильтрационной прочности (п. 5.5*).

4.21. Между грунтовым противофильтрационным устройством и крупнообломочным материалом тела плотины надлежит предусматривать обратные фильтры и переходные слои.

Толщину переходных слоев следует назначать исходя из условия производства работ с учетом возможных горизонтальных смещений плотины и принимать не менее 3 м.

Между негрунтовым противофильтрационным устройством и грунтом тела плотины следует также предусматривать переходные слои.

4.22. Материалы переходных слоев и обратных фильтров плотин следует принимать в соответствии с требованиями разд. 5.

Зерновой состав переходных слоев плотин I и II классов надлежит уточнять экспериментально с учетом условий их работы.

4.23. Для повышения фильтрационной прочности грунтовых противофильтрационных устройств каменно-земляных плотин следует предусматривать:

а) уширение ядра или экрана на береговых примыканиях и в основании;

б) укладку дополнительного слоя обратного фильтра в пределах сопряжения грунтового противофильтрационного устройства с основанием и берегами;

в) возведение экрана или ядра из разнозернистых глинистых грунтов, способных в случае образования трещин их закольматировать.

4.24*. Противофильтрационные устройства каменно-набросных плотин выполняют, как правило, из железобетона, бетона, асфальтобетона, полимерных материалов. Допускается применение металла (см. рекомендуемое приложение 9*).

4.25. Железобетонные экраны в зависимости от высоты плотины и ожидаемой осадки могут быть двух типов: жесткие (однослойные) и гибкие (многослойные). Для высоких плотин следует, как правило, предусматривать гибкие конструкции железобетонных экранов.

Железобетонные экраны следует проектировать в соответствии с требованиями СНиП 2.06.08-87.

4.26. Однослойные железобетонные экраны следует предусматривать из отдельных плит с поперечными температурными продольными осадочными уплотненными швами. Разрезку экрана на плиты следует предусматривать с учетом конфигурации береговых склонов.

Для предотвращения оползания и отслаивания экрана от тела плотины плиты должны иметь анкеры, заделываемые в подэкрановую кладку.

Толщину плит железобетонного экрана и их армирование следует определять в соответствии с расчетом устойчивости плит на откосе, прочности при действии волновых, ледовых и монтажных нагрузок, а также с учетом деформации откоса плотины.

4.27. Гибкие железобетонные экраны надлежит предусматривать из нескольких слоев плит с прослойками гидроизоляции между ними. Плиты экрана необходимо разделять температурными и осадочными швами и укладывать их в слои с перевязкой швов.

Размеры плит следует выбирать такими, чтобы была обеспечена гибкость экрана в целом при минимально возможном числе швов. Длину и ширину плит, бетонируемых на месте, можно принимать в пределах от 10 до 20 м.

Для обеспечения связи между слоями плит и всего экрана с телом плотины следует предусматривать анкеры или другие конструкции, предотвращающие сползание плит по откосу.

4.28* Сопряжение негрунтовых экранов плотины с основанием следует предусматривать при помощи бетонного зуба, в котором, как правило, устраивается потерна для создания инъекционной или мерзлотной завесы.

Соединение экрана с зубом следует предусматривать в виде разрезной или гибкой конструкции (слоистой — с заделкой экрана в зуб, шарнирной — с устройством гибкого шва по периметру).

4.29* Асфальтобетонные экраны и диафрагмы допускается предусматривать при температурных воздействиях на них в периоды строительства и эксплуатации до минус 50 °С.

4.30. Под экраном из негрунтовых материалов следует выполнять подэкрановую подготовку.

Подэкрановую подготовку из уплотненного крупнообломочного грунта или мелкого камня необходимо укладывать по каменной наброске.

Толщину подэкрановой подготовки следует назначать в зависимости от материала экрана, крупности материала подэкрановой подготовки, крупности материала в наброске, высоты плотины и условий производства работ.

ТРЕБОВАНИЯ К ОСНОВАНИЯМ ПЛОТИН. СОПРЯЖЕНИЕ ПЛОТИН С ОСНОВАНИЕМ

4.31 * При оценке грунтов основания следует учитывать требования пп. 1.5*—1.7* и 2.72*—2.82.

4.32. При строительстве плотин на скальном и особенно на нескальном основании необходимо определять расчетом неравномерность осадок основания как в продольном, так и в поперечном направлении их для проверки трещиностойкости противофильтрационных устройств плотин.

4.33. При проектировании каменно-земляных плотин с грунтовыми противофильтрационными устройствами, возводимыми методом отсыпки грунтов в воду, должен быть предусмотрен контакт грунтов этих устройств с грунтом основания.

4.34. Сопряжение грунтовых противофильтрационных устройств плотины со скальным основанием допускается предусматривать в виде торкретирования основания и береговых склонов, врезки и др.

4.35. Для улучшения статической работы, повышения трещиностойкости противофильтрационных устройств высокие плотины, расположенные в узком ущелье, следует проектировать с криволинейной осью, выпуклой в сторону верхнего бьефа.

4.36*. В северной строительно-климатической зоне сопряжение противофильтрационных устройств талых каменно-земляных и каменно-набросных плотин с трещиноватым скальным основанием следует производить с помощью бетонного зуба с потерной для выполнения цементационной (инъекционной) завесы в основании. В пределах подруслового талика цементацию основания следует выполнять до заполнения водохранилища, а в береговых примыканиях — по мере оттаивания основания. На сильнотрещиноватых основаниях следует проводить предпостроечное искусственное оттаивание вечномерзлых грунтов основания с последующей их цементацией до начала заполнения водохранилища.

На контакте грунтовых ядер и экранов талых каменно-земляных плотин с сильнотрещиноватым скальным основанием следует предусматривать устройство слабоармированной бетонной плиты в виде открылков бетонного зуба с укрепительной цементацией основания под ней.

4.37*. На нескальных основаниях, сложенных слабосжимаемыми и слабоводопроницаемыми (в том числе и при оттаивании) грунтами, сопряжение противофильтрационных устройств каменно-земляных плотин с основанием следует производить врезкой их в основание на глубину верхнего разуплотненного слоя. При наличии в основании верхнего слоя аллювиальных отложений из песчано-гравийно-галечниковых грунтов мощностью до 5 м сопряжение следует осуществлять с помощью зуба, входящего в коренные породы основания.

5. ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА ПЛОТИН

5.1*. При проектировании плотин I и II классов из грунтовых материалов необходимо выполнять следующие основные расчеты:

а) фильтрационные (пп. 5.3 и 5.4* );

б) фильтрационной прочности (п. 5.5* );

в) обратных фильтров, дренажей и переходных слоев (пп. 5.6 — 5.9);

г) устойчивости откосов, экрана и защитного слоя (пп. 5.10*  — 5.13* );

д) напряжений и деформаций (пп. 5.14* и 5.15* );

е) осадок тела плотины и основания (пп. 5.16* и 5.17* );

ж) горизонтальных смещений (п. 5.19* );

з) креплений откосов на прочность от действия волн, льда и др. (п. 5.21).

Кроме того, дополнительно следует выполнять: для неоднородных земляных намывных плотин расчеты фракционирования грунта и устойчивости боковых призм (пп. 3.13, 3,14* 3.17,5,12*), расчеты консолидации и перового давления п. 5.18);

для земляных насыпных и каменно-земляных плотин, у которых тело, ядро, экран или основание сложены из глинистых грунтов, — расчеты порового давления при их консолидации и проверку трещиностойкости (пп. 5.18, 5.22*); для каменно-земляных плотин с ядром, кроме того, — проверку устойчивости на сдвиг низовой призмы плотины.

Для плотин III и IV классов следует ограничиться расчетами, указанными в подпунктах "а" — "г", "е", "з".

Расчеты следует производить для всех характерных поперечных сечений плотин.

При проектировании плотин из грунтовых материалов в северной строительно-климатической зоне необходимо дополнительно к указанным расчетам произвести расчеты температурного режима тела и основания плотины, ложа и бортов водохранилища и русла в нижнем бьефе плотины в ходе ее строительства и эксплуатации (п. 5.23*).

5.2*. Расчеты плотин во всех случаях следует выполнять для основных и особых сочетаний нагрузок в эксплуатационный период работы плотин и для сочетаний нагрузок в период их возведения (строительный период).

Расчеты плотин, возводимых в сейсмических районах, следует выполнять согласно требованиям СНиП II-7-81 *.

5.3. Фильтрационные расчеты тела плотины, основания и берегов следует выполнять для:

а) определения фильтрационной прочности тела плотины, ее основания и берегов;

б) расчета устойчивости откосов плотины и берегов;

в) обоснования наиболее рациональных и экономичных форм, размеров и конструкций плотины, ее противофильтрационных и дренажных устройств.

При выполнении фильтрационных расчетов следует учитывать кольматаж ложа водохранилища и верхового откоса плотины при его развитии во времени.

5.4*. Фильтрационными расчетами (а также исследованиями) надлежит определять следующие параметры фильтрационного потока:

а) положение поверхности фильтрационного потока (депрессионной поверхности) в теле плотины и берегах:

б) фильтрационный расход воды через тело плотины, основание и берега;

в) напоры (или градиенты напора) фильтрационного потока в теле плотины, основании, а также в местах выхода фильтрационного потока в дренаж, в нижний бьеф за подошвой низового откоса, в местах контакта грунтов с различными характеристиками и на границах противофильтрационных устройств (черт. 9).

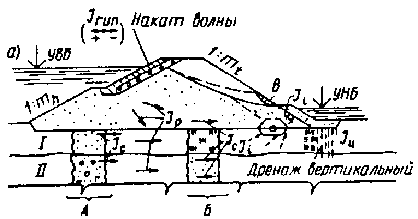

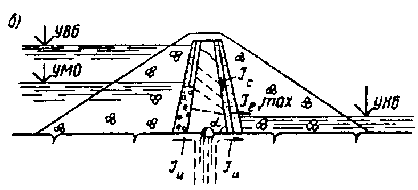

Черт. 9. Фильтрационные деформации в земляных и каменно-земляных плотинах и их основаниях

а — однородная плотина на слоистом основании; б — каменно-земляная плотина на скальном основании; А,Б — сопряжение несвязного и связного грунтов оснований; В — область местного выпора грунта в случае выхода потока на откос; J_e,max  — расчетный (максимальный) градиент напора в зоне высачивания потока на уровне воды нижнего бьефа; a  — угол наклона низового откоса ядра к горизонту; J_p , J_c , J_u , J_i , J_run  — градиенты напора соответственно суффозии, контактного размыва, выпора, входа фильтрационного потока в дренаж, пульсации в обратном фильтре от наката и спада волн

При неоднородном или анизотропном геологическом строении основания указанные в настоящем пункте параметры фильтрационного потока следует определять с учетом этих особенностей.

При выполнении фильтрационных расчетов талых плотин из грунтовых материалов, возводимых в северной строительно-климатической зоне, указанные параметры фильтрационного потока следует определять с учетом изменения границ зон мерзлых грунтов в теле и основании плотины в ходе ее строительства и эксплуатации.

5.5*. Фильтрационную прочность тела плотины, а также противофильтрационных устройств оценивают на основе соответствующих расчетов и экспериментальных исследований грунтов при действующих в сооружении градиентах напора с учетом напряженно-деформированного состояния сооружения и его основания, особенностей конструкции, методов возведения и условий эксплуатации.

Расчеты фильтрационной прочности надлежит выполнять исходя из наибольшего напора, действующего на плотину.

При оценке фильтрационной прочности необходимо выполнить условие

J_est,m £ (5)

где J_est,m   действующий средний градиент напора в расчетной области фильтрации;

J_cr,m  — критический средний градиент напора, принимаемый на основании исследований грунтов в условиях, отвечающих реальным условиям эксплуатации сооружения. В предварительных расчетах и при отсутствии необходимых исследований значения J_cr,m могут быть приняты в соответствии с имеющимися аналогами или по табл. 8;

g _n  — коэффициент надежности по ответственности сооружений, определяемый по СНиП 2.06.01-86.

Таблица 8

Примечание. Проверку фильтрационной прочности тела или призмы плотины из грунтовых материалов выполняют для поперечного профиля, назначенного исходя из расчетов устойчивости откосов.

В результате проверки фильтрационной прочности уточняют конструкцию плотины, в частности местоположение дренажа.

Значения критического среднего градиента принимают в зависимости от физико-механических свойств грунта и способа его укладки, причем большие значения J_cr,m назначают для более плотного грунта.

5.6. При проектировании обратных фильтров, дренажей и переходных слоев надлежит:

а) устанавливать расчетные параметры (зерновой состав, плотность, пористость, коэффициент фильтрации и пр.) грунтов, защищаемых обратными фильтрами, оценивать их суффозионную прочность (суффозионность) и определять расчетные размеры сводообразующих частиц и диаметр пор (d_a и d_a,max ) защищаемого грунта в зависимости от его состава и условий фильтрационного потока,

б) выбирать естественные карьерные грунты или искусственно получаемые (щебеночные, гранулированный шлак и др.), которые могут быть использованы для устройства обратных фильтров;

в) подбирать зерновой состав первого слоя обратного фильтра и последующих слоев (если в этом есть необходимость) из выбранных естественных карьерных или искусственных материалов;

г) проверять суффозионную прочность и устойчивость грунтов, защищаемых обратным фильтром, и грунтов обратных фильтров;

д) устанавливать толщину и число слоев обратных фильтров;

е) устанавливать допустимые пределы отступлений в зерновом составе, толщине слоев и плотности грунтов фильтра при их укладке в дренажи или переходные слои.

5.7. Для обратных фильтров, дренажей и переходных слоев допускаемый коэффициент разнозернистости фильтровых материалов k_60,10 должен удовлетворять условиям:

а) если защищаемый грунт несуффозионный сыпучий,

k_60,10 £ (20 - 25),

где меньшее значение следует принимать для скатанных частиц песчаных и гравийных грунтов, а большее — для щебенистых грунтов фильтра;

б) если защищаемый грунт суффозионный сыпучий,

k_60,10 £ 15

в) если защищаемый грунт глинистый с числом пластичности I_p ³ 0,07 (допускается при обосновании I_p ³ 0,05),

k_60,10 £ 50

Формулу k_60,10 £ 50 следует принимать как для обратных фильтров дренажей, так и для переходных слоев плотин.

При толщине переходного слоя плотин более 3 м величина k_60,10 может быть принята более 50 (при соответствующем обосновании);

г) для фильтров, устраиваемых из пористого бетона,

k_60,10 £ 12;

д) для фильтров, выполняемых отсыпкой материалов в воду,

k_60,10 £ 10.

Здесь

k_60,10 = d₆₀ : d₁₀ (6)

где d₆₀ , d₁₀  — размеры фракций грунта, масса которых вместе с массой более мелких фракций составляет соответственно 60 и 10% массы всего грунта.

Для фильтров, выполняемых из материалов с k _{60 ,10} £ 10 , толщину слоев назначают согласно указаниям п. 2.70, а для фильтров, выполняемых из материалов k _{60 ,10} > 10 , толщину слоев необходимо назначать по результатам опытных отсыпок с учетом сегрегации фильтровых материалов, возникающей при транспортировании, отсыпке и разравнивании слоев фильтра.

5.8. Отказ от устройства обратных фильтров или переходных слоев для противофильтрационных призм, укладываемых по насыпи крупнообломочных грунтов, допускается при наличии соответствующего обоснования.
