5.12. Несущую способность винтовой сваи, работающей на сжимающую и выдергивающую нагрузки, по результатам статического зондирования следует определять по формуле (21), а частное значение предельного сопротивления сваи в точке зондирования — по формуле (25), где глубина принимается уменьшенной на значение диаметра лопасти. Предельное сопротивление грунта под (над) лопастью сваи по данным зондирования грунта в рассматриваемой точке следует определять по формуле (26). В этом случае b ₁  — коэффициент, принимаемый по табл. 15 в зависимости от среднего значения сопротивления грунта под наконечником зонда в рабочей зоне, принимаемой равной диаметру лопасти. Среднее значение предельного сопротивления грунта на боковой поверхности ствола винтовой сваи по данным зондирования грунта в рассматриваемой точке следует определять по формуле (27) или (28).

6 . РАСЧЕТ СВАЙНЫХ ФУНДАМЕНТОВ И ИХ ОСНОВАНИЙ ПО ДЕФОРМАЦИЯМ

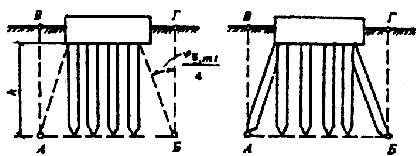

6.1. Расчет фундамента из висячих свай и его основания по деформациям следует, как правило, производить как для условного фундамента на естественном основании в соответствии с требованиями СНиП 2.02.01-83. Границы условного фундамента (см. чертеж) определяются следующим образом:

снизу — плоскостью АБ, проходящей через нижние концы свай:

с боков — вертикальными плоскостями АВ и БГ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии htg(j _II,mt /4) (см. чертеж, а), но не более 2d в случаях, когда под нижними концами свай залегают пылевато-глинистые грунты с показателем текучести I_L > 0,6 (d — диаметр или сторона поперечного сечения сваи), а при наличии наклонных свай — проходящими через нижние концы этих свай (см. чертеж, б),

сверху — поверхностью планировки грунта ВГ, здесь j _II,mt  — осредненное расчетное значение угла внутреннего трения грунта, определяемое по формуле

j _II,mt = (29)

где j _II,i — расчетные значения углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной h_i ;

h — глубина погружения свай в грунт.

Определение границ условного фундамента при расчете осадок свайных фундаментов

В собственный вес условного фундамента при определении его осадки включаются вес свай и ростверка, а также вес грунта в объеме условного фундамента.

Полученные по расчету значения деформаций (осадок) свайного фундамента и его основания не должны превышать предельных значений в соответствии с условием (4).

6.2. Если при строительстве предусматриваются планировка территории подсыпкой (намывом) высотой более 2 м и другая постоянная (долговременная) загрузка территории, эквивалентная подсыпке, а в пределах глубины погружения свай залегают слои торфа или ила толщиной более 30 см, то значение осадки свайного фундамента из висячих свай следует определять с учетом уменьшения габаритов условного фундамента, который в этом случае как при вертикальных, так и при наклонных сваях принимается ограниченным с боков вертикальными плоскостями, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии h_mt tg(j _II,mt /4) , где h_mt  — расстояние от нижнего конца сваи до подошвы слоя торфа или ила толщиной более 30 см.

6.3. Свайные фундаменты из свай, работающих как сваи-стойки, висячие одиночные сваи, воспринимающие вне кустов выдергивающие нагрузки, а также свайные кусты, работающие на действие выдергивающих нагрузок, рассчитывать по деформациям не требуется.

6.4. Расчет свай по деформациям на совместное действие вертикальной и горизонтальной сил и момента следует выполнять по указаниям рекомендуемого приложения 1, а расчет осадок малонагруженных ленточных свайных фундаментов и одиночных свай допускается выполнять по указаниям рекомендуемых приложений 3 и 4.

7. КОНСТРУИРОВАНИЕ СВАЙНЫХ ФУНДАМЕНТОВ

7.1. Свайные фундаменты в зависимости от размещения свай в плане следует проектировать в виде:

а) одиночных свай — под отдельно стоящие опоры;

б) свайных лент — под стены зданий и сооружений при передаче на фундамент распределенных по длине нагрузок с расположением свай в один, два ряда и более;

в) свайных кустов — под колонны с расположением свай в плане на участке квадратной, прямоугольной, трапецеидальной и другой формы;

г) сплошного свайного поля — под тяжелые сооружения со сваями, равномерно расположенными подвеем сооружением и объединенными сплошным ростверком, подошва которого опирается на грунт.

7.2. При разработке проекта свайных фундаментов необходимо учитывать следующие данные: конструктивную схему проектируемого здания или сооружения; размеры несущих конструкций и материал, из которого они проектируются; наличие и габариты приближения заглубленных помещений к строительным осям здания или сооружения и их фундаментам; конструкции полов и технологические нагрузки на них; нагрузки на фундамент от строительных конструкций; размещение технологического оборудования, нагрузки, передаваемые от него на строительные конструкции, а также требования к предельным осадкам и кренам строительных конструкций и фундаментов под оборудование.

7.3. Число свай в фундаменте следует назначать из условия максимального использования прочностных свойств их материала при расчетной нагрузке, допускаемой на сваю, с учетом допустимых перегрузок крайних свай в фундаменте в соответствии с требованиями п. 3.10.

Выбор конструкции и размеров свай должен осуществляться с учетом значений и направления действия нагрузок на фундаменты (в том числе технологических нагрузок), а также технологии строительства здания и сооружения.

7.4. Сопряжение свайного ростверка со сваями допускается предусматривать как свободно опирающимся, так и жестким.

Свободное опирание ростверка на сваи должно учитываться в расчетах условно как шарнирное сопряжение и при монолитных ростверках должно выполняться путем заделки головы сваи в ростверк на глубину 5—10 см.

Жесткое сопряжение свайного ростверка со сваями следует предусматривать в случае, когда:

а) стволы свай располагаются в слабых грунтах (рыхлых песках, пылевато-глинистых грунтах текучей консистенции, илах, торфах и т.п.);

б) в месте сопряжения сжимающая нагрузка, передаваемая на сваю, приложена к ней с эксцентриситетом, выходящим за пределы ее ядра сечения;

в) на сваю действуют горизонтальные нагрузки, значения перемещений от которых при свободном опирании (определенные расчетом в соответствии с требованиями рекомендуемого приложения 1) оказываются более предельных для проектируемого здания или сооружения;

г) в фундаменте имеются наклонные или составные вертикальные сваи;

д) сваи работают на выдергивающие нагрузки.

7.5. Жесткое сопряжение железобетонных свай с монолитным железобетонным ростверком следует предусматривать с заделкой головы сваи в ростверк на глубину, соответствующую длине анкеровки арматуры, или с заделкой в ростверк выпусков арматуры на длину их анкеровки в соответствии с требованиями СНиП 2.03.01-85. В последнем случае в голове предварительно напряженных свай должен быть предусмотрен ненапрягаемый арматурный каркас, используемый в дальнейшем в качестве анкерной арматуры.

Допускается также жесткое сопряжение с помощью сварки закладных стальных элементов при условии обеспечения требуемой прочности.

Примечания: 1. Анкеровка в ростверк свай, работающих на выдергивающие нагрузки (см. п. 7.4, д), должна предусматриваться с заделкой арматуры свай в ростверк на глубину, определяемую расчетом на выдергивание.

2. При усилении оснований существующих фундаментов с помощью буроинъекционных свай длина заделки свай в фундамент должна приниматься по расчету в соответствии с требованиями СНиП 2.02.01-83 или назначаться конструктивно равной пяти диаметрам сваи; при невозможности выполнения этого условия следует предусматривать создание уширения ствола сваи в месте ее примыкания к ростверку.

7.6. Жесткое соединение свай со сборным ростверком должно обеспечиваться колоколообразными оголовками. При сборном ростверке допускается также замоноличивание свай в специально предусмотренные в ростверке отверстия.

Примечание. При небольших вдавливающих нагрузках [до 400 кН (40 тc )] допускается свободное опирание ростверка на выровненную цементным раствором поверхность головы сваи.

7.7. Сваи в кусте внецентренно нагруженного фундамента следует размещать таким образом, чтобы равнодействующая постоянных нагрузок, действующих на фундамент, проходила возможно ближе к центру тяжести плана свай.

7.8. Для восприятия вертикальных нагрузок и моментов, а также горизонтальных нагрузок (в зависимости от их значения и направления) допускается предусматривать вертикальные, наклонные и козловые сваи.

Наклон свай не должен превышать значений, указанных в табл. 16.

Таблица 16

7.9. Расстояние между осями забивных висячих свай без уширений в плоскости их нижних концов должно быть не менее 3d (где d  — или диаметр круглого, или сторона квадратного, или большая сторона прямоугольного поперечного сечения ствола сваи), а свай-стоек — не менее 1,5 d .

Расстояние в свету между стволами буровых, набивных свай и свай-оболочек, а также скважинами свай-столбов должно быть не менее 1,0 м; расстояние в свету между уширениями при устройстве их в твердых и полутвердых пылевато-глинистых грунтах — 0,5 м, в других нескальных грунтах — 1,0м.

Расстояние между наклонными или между наклонными и вертикальными сваями в уровне подошвы ростверка следует принимать исходя из конструктивных особенностей фундаментов и обеспечения их надежности заглубления в грунт, армирования и бетонирования ростверка.

7.10. Выбор длины свай должен производиться в зависимости от грунтовых условий строительной площадки, уровня расположения подошвы ростверка с учетом возможностей имеющегося оборудования для устройства свайных фундаментов. Нижний конец свай, как правило, следует заглублять в прочные грунты, прорезая более слабые напластования грунтов, при этом заглубление забивных свай в грунты, принятые за основание, под их нижние концы должно быть; в крупнообломочные, гравелистые, крупные и средней крупности песчаные, пылевато-глинистые грунты с показателем текучести I_L £ 0,1  — не менее 0,5 м, а в прочие нескальные грунты — не менее 1,0 м.

Примечание. Для фундаментов зданий и сооружений III класса¹ нижние концы свай допускается опирать в песчаных и пылевато-глинистых грунтах с относительным содержанием органического вещества I_om £ 0,25. В этом случае несущая способность свай должна определяться по результатам их испытаний статической нагрузкой. При наличии слоя погребенного торфа нижний конец свай должен быть заглублен не менее чем на 2 м ниже подошвы этого слоя.

¹ Здесь и далее класс ответственности зданий и сооружений принят согласно «Правилам учета степени ответственности зданий и сооружений при проектировании конструкций», утвержденным Госстроем СССР.

7.11. Глубину заложения подошвы свайного ростверка следует назначать в зависимости от конструктивных решений подземной части здания или сооружения (наличия подвала, технического подполья) и проекта планировки территории (срезкой или подсыпкой), а также высоты ростверка, определяемой расчетом. Для фундаментов мостов подошву ростверка следует располагать выше или ниже поверхности акватории, ее дна или поверхности грунта при условии обеспечения расчетной несущей способности и долговечности фундаментов исходя из местных климатических условий, особенностей конструкции фундаментов, обеспечения требований судоходства и лесосплава, надежности подлежащих осуществлению мер по эффективной защите свай от неблагоприятного воздействия знакопеременных температур среды, ледохода, истирающего воздействия перемещающихся донных отложений и других факторов.

При строительстве на пучинистых грунтах необходимо предусматривать меры, предотвращающие или уменьшающие влияние сил морозного пучения грунта на свайный ростверк.

7.12. В районах со средней температурой воздуха наиболее холодной пятидневки ниже минус 40° С для фундаментов мостов в зоне воздействия знакопеременных температур следует применять сваи и сваи-столбы сплошного сечения с защитным слоем бетона (до поверхности рабочей арматуры) не менее 5 см. В районах с температурой воздуха выше минус 40° С допускается вне акватории использовать сваи сплошного сечения, полые сваи и сваи-оболочки с защитным слоем бетона не менее 3 см при условии осуществления мер по предотвращению образования в них трещин. В зоне переменного уровня постоянных водотоков не следует, как правило, применять буронабивные сваи и заполненные бетоном сваи-оболочки.

Для буронабивных свай фундаментов мостов защитный слой бетона должен быть не менее 10 см.

В зоне воздействия положительных температур (не менее чем на 0,5 м ниже уровня сезонного промерзания грунта или подошвы ледяного покрова) можно применять сваи любых видов без ограничений по условию морозостойкости бетона.

7.13. При разработке проекта свайных фундаментов необходимо учитывать возможность подъема (выпора) поверхности грунта при забивке свай, который, как правило, может происходить в случаях, когда:

а) площадка строительства сложена пылевато-глинистыми грунтами мягкопластичной и текучепластичной консистенций или водонасыщенными пылеватыми и мелкими песками;

б) погружение свай производится со дна котлована;

в) конструкция свайного фундамента принята в виде свайного поля или свайных кустов при расстоянии между их крайними сваями менее 9 м.

Среднее значение подъема поверхности грунта h , м, следует определять по формуле

(30)

где k  — коэффициент, принимаемый равным 0,5-0,7 в зависимости от степени влажности грунта, соответственно равной 0,9-1,0;

V_p  — объем всех свай, погружаемых в грунт, м;

A_e  — площадь забивки свай или площадь дна котлована, м.

8. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СВАЙНЫХ ФУНДАМЕНТОВ В ПРОСАДОЧНЫХ ГРУНТАХ

8.1. Применение свайных фундаментов в условиях просадочных грунтов должно быть обосновано технико-экономическим сравнением возможных вариантов проектных решений свайных фундаментов и фундаментов на естественном основании.

Проектирование свайных фундаментов в грунтовых условиях II типа по просадочности должно выполняться специализированными организациями.

8.2. При инженерно-геологических изысканиях на строительных площадках, сложенных просадочными грунтами, следует определять тип грунтовых условий с указанием частных и максимальных возможных значений просадки грунтов от собственного веса (при подсыпках — с учетом веса подсыпки) и выделять слои грунта, в которых могут быть заглублены сваи в соответствии с требованиями п. 8.4.

Для исследования грунтов должны быть выполнены бурение скважин и проходка шурфов. Расстояние между выработками назначается в зависимости от сложности инженерно-геологических условий площадки и должно быть не более 50 м. В пределах контура отдельно стоящего здания или сооружения должно быть не менее 4 скважин, а для зданий с площадью застройки менее 1300 м² — 3 скважины.

На застраиваемой территории должен быть тщательно изучен гидрогеологический режим подземных вод и дан прогноз возможного его изменения при эксплуатации проектируемых и существующих зданий и сооружений.

Физико-механические, в том числе прочностные и деформационные характеристики просадочных и других видов грунтов, изменяющих свои свойства при замачивании, должны определяться для состояния природной влажности при полном водонасыщении.

8.3. При проектировании свайных фундаментов в грунтовых условиях II типа по просадочности с возможной просадкой грунтов от собственного веса свыше 30 см следует, как правило, предусматривать мероприятия по переводу грунтовых условий II типа в I путем срезки грунта или уплотнения предварительным замачиванием, замачиванием со взрывом, грунтовыми сваями и другими методами. При соответствующем технико-экономическом обосновании указанные способы должны обеспечивать устранение просадки грунтовой толщи от ее собственного веса в пределах площади, занимаемой зданием или сооружением, и на расстоянии, равном половине просадочной толщи вокруг него.

8.4. Свайные фундаменты на территориях с просадочными грунтами при возможности замачивания грунтов следует применять в случаях, когда возможна прорезка сваями всех слоев просадочных и других видов грунтов, прочностные и деформационные характеристики которых снижаются при замачивании. Нижние концы свай должны быть заглублены, как правило, в скальные грунты, песчаные плотные и средней плотности, пылевато-глинистые грунты с показателем текучести в водонасыщенном состоянии I_L < 0,6 для всех видов свай в грунтовых условиях I типа, I_L < 0,4 для забивных свай и I_L < 0,2 для буронабивных свай при s_sl,g £ s_u в грунтовых условиях II типа, I_L < 0,2 для забивных свай и I_L £ 0 для буронабивных свай при s_sl,g £ s_u в грунтовых условиях II типа (где s_sl,g  — просадка от собственного веса грунта с учетом подсыпки или другой пригрузки его поверхности). Заглубление свай в указанные грунты должно назначаться по расчету как наибольшее из условия, что осадка сваи не превысит предельную осадку s_u , и из условия обеспечения требуемой несущей способности сваи.

Примечания: 1. Если прорезка указанных грунтов в конкретных случаях экономически нецелесообразна, то в грунтовых условиях I типа по просадочности для зданий и сооружений III класса допускается устройство свай (кроме свай-оболочек) с заглублением нижних концов не менее чем на 1 м в слой грунта с относительной просадочностью s_sl < 0,02 [при давлении не менее 300 кПа (3 кгс/см² ) и не менее давления, соответствующего давлению от собственного веса грунта и нагрузки на его поверхности] при условии, что в этом случае обеспечивается несущая способность свай, а суммарные значения возможных просадок и осадок основания не превышают предельных значений для здания и сооружения при неравномерном замачивании грунтов.

2. Сваи-колонны одноэтажных зданий III класса в грунтовых условиях I типа допускается опирать нижними концами на грунты с s_sl ³ 0,02, если несущая способность свай подтверждена испытаниями.

8.5. В случае, если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты может быть затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее размера сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае лидерные скважины не должны выходить за пределы проседающей толщи.

8.6. Расчет свай, применяемых в грунтовых условиях I типа, следует производить в соответствии с указаниями разд. 4,6 и рекомендуемого приложения 1 с учетом того, что сопротивления грунтов под нижними концами R и на боковой поверхности f_i сваи (см. табл. 1,2 и 7), коэффициенты пропорциональности К и а (см. рекомендуемое приложение 1), модуль деформации Е , угол внутреннего трения j и удельное сцепление с должны определяться при условиях:

а) если возможно замачивание грунта — то при полном водонасыщении грунта, при этом расчетные табличные характеристики следует принимать при показателе текучести, определяемом по формуле

(31)

где e — коэффициент пористости грунта природной плотности;

g _w  — удельный вес воды; g _w = 10 кН/м³ (1 тс/м³ );

g _s  — удельный вес твердых частиц, кН/м³ (тс/м^З );

W_p , W_L  — влажность грунта на границе раскатывания и на границе текучести в долях единицы;

если по формуле (31) I_L < 0,4, следует принимать I_L = 0,4;

б) если замачивание грунта невозможно — то при влажности W и показателе текучести I_L грунта в природном состоянии (когда W < W_p , принимается W_p ).

8.7. Несущая способность свай в выштампованном ложе, применяемых в грунтовых условиях I типа, должна назначаться в соответствии с требованиями п. 4.4 как для забивных свай с наклонными гранями при соблюдении дополнительных требований, изложенных в п. 8.6.

8.8. Несущую способность свай, применяемых в грунтовых условиях I типа, по результатам их статических испытаний, проведенных с локальным замачиванием грунта в пределах всей длины сваи согласно ГОСТ 5686-78, следует определять в соответствии с требованиями разд. 5.

В грунтовых условиях I типа при наличии опыта строительства на застраиваемой территории и результатов ранее выполненных статических испытаний свай в аналогичных условиях испытания свай допускается не производить.

Не допускается определять несущую способность свай и свай-оболочек, устраиваемых в просадочных грунтах, по данным результатов их динамических испытаний, а также определять расчетные сопротивления просадочных грунтов под нижним концом R и на боковой поверхности сваи f_i по данным результатов полевых испытаний этих грунтов зондированием. Статическое зондирование допускается применять ниже границы просадочной толщи при выборе слоев грунта для опирания свай в соответствии с п. 8.4.

8.9. В грунтовых условиях I типа помимо свай, указанных в разд. 2, следует также применять набивные бетонные и железобетонные сваи, устраиваемые в пробуренных скважинах с забоем, уплотненным втрамбовыванием щебня на глубину не менее 3d (где d  —диаметр скважины).

В грунтовых условиях II типа рекомендуется применять сваи с антифрикционными покрытиями, нанесенными на часть ствола, находящуюся в пределах проседающей толщи.

8.10. Сваи по несущей способности грунтов основания в грунтовых условиях II типа следует рассчитывать исходя из условия

(32)

где N   расчетная нагрузка, кН (тc ), на одну сваю, определяемая при проектировании свайных фундаментов зданий и сооружений;

F_d   несущая способность, кН (тc), определяемая в соответствии с п. 8.12;

g _k  — коэффициент надежности, принимаемый по указаниям п. 3.10;

g _c — коэффициент условий работы, значение которого зависит от возможного значения просадки грунта s_sl : при s_sl = 5 см g _c = 0, при s_sl ³ 2 s_u g _c = 0,8, для промежуточных значений s_u g _c определяется интерполяцией;

Р_n  — отрицательная сила трения, определяемая в соответствии с п. 8.11.

Примечания: 1. Значение Р_n следует определять, как правило, для полностью водонасыщенного грунта (при возможном замачивании грунтов сверху). В случае замачивания грунтов снизу (при подъеме уровня подземных вод) отрицательная сила трения Р¢ _n определяется для грунтов природной влажности.

2. По прочности материала сваи должны быть рассчитаны на нагрузку N + Р_n (при замачивании грунтов сверху) или N + Р¢ _n (при замачивании грунтов снизу), действующую на глубине h_sl (см.п. 8.11).

8.11. Отрицательная сила трения Р_n в водонасыщенных грунтах и Р¢ _n в грунтах природной влажности, действующая на боковой поверхности сваи, кН (тc ), принимается равной наибольшему предельному сопротивлению сваи длиной h_sl по испытаниям выдергивающей нагрузкой согласно ГОСТ 5686-78* соответственно в водонасыщенных грунтах и грунтах природной влажности.

До проведения испытаний на выдергивание значение Р_n допускается определять по формуле

(33)

где и   периметр, м, участка ствола сваи;

h_sl   расчетная глубина, м, до которой производится суммирование сил бокового трения проседающих слоев грунта, принимаемая равной глубине, где значение просадки грунта от действия собственного веса равно 0,05 м; значение просадки грунта основания должно определяться в соответствии с требованиями СНиП 2.02.01-83;

t _i   расчетное сопротивление, кПа (тс/м² ), определяемое до глубины h = 6 м по формуле

t _i = z s _zg tgj _I + c_I

здесь z   коэффициент бокового давления, принимаемый равным 0,7;

j _I , c_I   расчетные значения угла внутреннего трения и удельного сцепления, осредненные по глубине h_sl и определяемые в соответствии с ГОСТ 12248-78 по методу консолидированного дренированного среза: при глубине 6м < h £ h_sl значение т, принимается постоянным и равным значению t _i на глубине 6 м;

s _zg  — вертикальное напряжение от собственного веса водонасыщенного грунта, кПа (тс/м² );

h_i  — толщина, м, i -го слоя просадочного грунта, оседающего при замачивании и соприкасающегося с боковой поверхностью сваи.

8.12. Несущую способность F_d , кН (тc ), свай, работающих на сжимающую нагрузку, следует определять:

а) по результатам статических испытаний свай с локальным замачиванием — как разность между несущей способностью свай длиной l на вдавливающую нагрузку и несущей способностью свай длиной h_sl на выдергивающую нагрузку:

б) расчетом в соответствии с указаниями п. 8.6 в условиях полного водонасыщения грунтов в пределах слоев грунта ниже глубины h_sl .

8.13. Проведение статических испытаний свай в грунтах II типа по просадочности является обязательным.

8.14. Для особо ответственных сооружений и при массовой застройке в районах с неизученными грунтовыми условиями следует производить испытания с длительным замачиванием основания до полного проявления просадок по программе, разработанной для конкретных условий с привлечением специализированной научно-исследовательской организации.

8.15. Если на боковой поверхности свай возможно появление отрицательных сил трения, то осадку свайного фундамента из висячих свай следует определять как для условного фундамента, который принимается ограниченным с боков вертикальными плоскостями, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии h_mt tg(j _II,mt /4) , где h_mt  — расстояние от нижнего конца сваи до глубины h_sl .; (j _II,mt  — то же, что в формуле (29), определяемое в пределах слоев на глубину h_mt .

При подсчете нагрузок к собственному весу условного фундамента должны быть добавлены отрицательные (негативные) силы трения, определенные по формуле (33) при периметре и , м, равном периметру ростверка в пределах его высоты и периметру куста по наружным граням свай.

8.16. Определение неравномерности осадок свайных фундаментов в просадочных грунтах для расчета конструкций зданий и сооружений должно производиться с учетом прогнозируемых изменений гидрогеологических условий площади застройки и возможного наиболее неблагоприятного вида и расположения источника замачивания по отношению к рассчитываемому фундаменту или сооружению в целом.

8.17. В грунтовых условиях II типа в случае, когда возможна просадка грунта от собственного веса, применение свайных фундаментов не исключает необходимости выполнения водозащитных мероприятий. При этом должна быть также предусмотрена разрезка зданий осадочными швами на блоки простой конфигурации. В производственных зданиях промышленных предприятий, оборудованных кранами, кроме того, должны быть предусмотрены конструктивные мероприятия, обеспечивающие возможность рихтовки подкрановых путей на удвоенное значение расчетной осадки свайных фундаментов, но не менее половины просадки грунта от собственного веса.

8.18. При просадках грунта от собственного веса более 30 см следует учитывать возможность горизонтальных перемещений свайных фундаментов, попадающих в пределы криволинейной части просадочной воронки.

8.19. В грунтовых условиях II типа при определении нагрузок, действующих на свайный фундамент, следует учитывать отрицательные силы трения, которые могут появляться на расположенных выше подошвы свайного ростверка боковых поверхностях заглубленных в грунт частей здания или сооружения.

8.20. При применении свайных фундаментов планировочные подсыпки грунтов более 1 м на территориях, сложенных просадочными грунтами, допускаются только при специальном обосновании.

8.21. При проектировании свайных фундаментов, устраиваемых в грунтовых условиях II типа, коэффициент надежности по назначению не учитывается.

9. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯСВАЙНЫХ ФУНДАМЕНТОВ В НАБУХАЮЩИХ ГРУНТАХ

9.1. При проектировании свайных фундаментов в набухающих грунтах допускается предусматривать как полную прорезку сваями всей толщи набухающих грунтов (с опиранием нижних концов на ненабухающие грунты), так и частичную прорезку (с опиранием нижних концов непосредственно в толще набухающих грунтов).

9.2. Расчет свайных фундаментов в набухающих грунтах следует производить по предельным состояниям в соответствии с требованиями, приведенными в разд. 3—6. При расчете свайных фундаментов в набухающих грунтах по деформациям должен также выполняться дополнительный расчет по определению подъема свай при набухании грунта в соответствии с требованиями пп. 9.4—9.6.

9.3. При расчете свайных фундаментов в набухающих грунтах по несущей способности значения расчетных сопротивлений набухающих грунтов под нижним концом R и на боковой поверхности f_i сваи или сваи-оболочки должны приниматься на основании результатов статических испытаний свай и свай-штампов в набухающих грунтах с замачиванием на строительной площадке или прилегающих к ней территориях, имеющих аналогичные грунты. При отсутствии ко времени проектирования свайных фундаментов результатов указанных статических испытаний расчетное сопротивление набухающих грунтов под нижним концом R и на боковой поверхности f_i свай и свай-оболочек диаметром менее 1 м допускается принимать по табл. 1, 2 и 7 как для ненабухающих грунтов с введением дополнительного коэффициента условий работы грунта g _c = 0,5, учитываемого независимо от других коэффициентов условий работы, приведенных в табл. 3 и 5.

9.4. Подъем h_sw,p , м, забивных свай, погруженных в предварительно пробуренные лидерные скважины, набивных свай без уширения, а также свай-оболочек, не прорезающих набухающую зону грунтов, следует определять по формуле

h_sw,p = (35)

где h_sw   подъем поверхности набухающего грунта, м;

h¢ _sw,p   подъем слоя грунта в уровне заложения нижнего конца свай (в случае прорезки набухающего грунта h¢ _sw,p = 0), м;

W , w   коэффициенты, определяемые по табл. 17, при этом W зависит от показателя а , который характеризует уменьшение деформации по глубине массива при набухании грунта и принимается для набухающих глин: сарматских  — 0,31 м^-1 , аральских— 0,36 м^-1 и хвалынских — 0,42 м^-1 ;

u   периметр сваи, м;

N   расчетная нагрузка на сваю, кН (тc), определенная с коэффициентом надежности по нагрузке g _f = 1.

Предельные значения подъема сооружений, а также значение подъема поверхности набухающего грунта h_sw и подъема слоя грунта в уровне расположения нижних концов свай h_sw,p следует определять в соответствии с требованиями СНиП 2.02.01-83.

Таблица 17
