СНиП II-11-77 (1985), часть 3


2.46. При проектировании противорадиационных укрытий, размещаемых в общеобразовательных школах и детских садах-яслях, следует принимать нормы площади, кроме постов для медсестер, по поз. 17-19 табл. 10. при этом учеников-подростков 12 лет и старше следует относить к категории взрослых, остальных - к категории детей.

2.47*. Высоту помещений противорадиационных укрытий во вновь проектируемых зданиях следует принимать в соответствии с главой СНиП по проектированию помещений, используемых в мирное время, но не менее 1,9 м от отметки пола до низа выступающих конструкций перекрытий (покрытий).

Для укрытий, оборудуемых в существующих зданиях и сооружениях, следует принимать:

трехъярусное расположение нар при высоте помещений 2,8-3 м;

двухъярусное расположение нар при высоте помещений 2.2-2,4 м.

При размещении противорадиационных укрытий в подвалах, подпольях, горных выработках, пещерах, погребах и других заглубленных помещениях при их высоте 1 ,7 -1,9 м следует предусматривать одноярусное расположение нар. Норма площади пола основных помещений ПРУ на одного укрываемого принимается равной 0,6 м2 .

Основные помещения укрытий оборудуются местами для лежания и сидения.

Места для лежания должны составлять не менее 15% при одноярусном, 20% при двухъярусном и 30% при трехъярусном расположении нар общего количества мест в укрытии. Места для лежания следует принимать размером 0,55х1,8 м.

Посты медицинских сестер следует предусматривать из расчета один пост на 100 больных средней тяжести.

2.48 *. Требования к санитарным узлам принимаются в соответствии с п. 2.9 настоящей главы. Количество напольных чаш (унитазов), писсуаров и умывальников для противорадиационных укрытий на предприятиях и в жилых районах следует принимать в соответствии со второй графой табл. 3 настоящих норм.

Для противорадиационных укрытий учреждений здравоохранения, имеющих больных средней и легкой тяжести, медицинский и обслуживающий персонал, нормы, указанные в поз. 1 и 2 второй графы табл. 3 настоящих норм, следует принимать, уменьшая в 1,5 раза, а указанные в поз. 3 и 4 той же таблицы - принимать по третьей графе.

В противорадиационных укрытиях допускается проектировать санитарный узел из расчета обеспечения 50 % укрываемых. Для остальных укрываемых пользование санитарными приборами следует предусматривать в соседних с укрытием помещениях.

Площадь помещения для выносной тары следует принимать не более 1 м2 .

2.49*. В противорадиационных укрытиях, имеющих вентиляцию с механическим побуждением, следует предусматривать вентиляционные помещения, размеры которых определяются габаритами оборудования и площадью, необходимой для его обслуживания.

При ручном приводе вентилятора противопыльные фильтры должны иметь защитный экран, исключающий возможность прямого облучения обслуживающего персонала.

Толщина защитных экранов и стен вентиляционных помещений, смежных с помещениями для укрываемых, принимается по табл. 2а*.

2.50. Помещения для хранения загрязненной уличной одежды следует предусматривать при одном из выходов и отделять от помещений для укрываемых несгораемыми перегородками с пределом огнестойкости 1 ч. Общая площадь их определяется из расчета не более 0,07 м2 на одного укрываемого.

В укрытиях вместимостью до 50 чел. вместо помещения для загрязненной одежды допускается предусматривать устройство при входах вешалок, размещаемых за занавесями.

2.51*. Количество входов в противорадиационное укрытие следует предусматривать в зависимости от вместимости согласно прил. 1* , но не менее двух входов шириной 0,8 м.

При вместимости укрытия до 50 чел. допускается устройство одного входа, при этом вторым эвакуационным выходом должен быть люк размером 0,6х0,9 м с вертикальной лестницей или окно размером 0,7х1,5 м со специальным приспособлением для выхода.

Общую ширину входов для мирного времени в помещениях, приспосабливаемых под противорадиационные укрытия, следует принимать из расчета не менее 0,6 м на 100 чел., работающих в помещениях, но ширина каждого из входов должна быть не менее 0,8м.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

2.52. Наружные ограждающие конструкции противорадиационных укрытий должны обеспечивать защиту укрываемых от поражающего воздействия ионизирующих излучений при радиоактивном заражении местности и от воздействия ударной волны согласно прил. 1 .

Степень защиты укрываемых от ионизирующих излучении при радиоактивном заражении местности следует определять расчетом в соответствии с указанным в задании на проектирование коэффициентом защиты противорадиационного укрытия.

2.53*. Проемы в наружных ограждающих конструкциях, не используемые для входа или выхода из укрытия, следует заделывать во время перевода помещений на режим укрытия с учетом соблюдения условия по прил. 1* .

Вес 1 м2 заделки должен соответствовать аналогичному весу ограждающих конструкций или быть не менее величин, определяемых расчетом по ослаблению излучения с учетом заданного коэффициента защиты укрытия.

2.54. Окна надземных помещений, расположенных за пределами зоны воздействия ударной волны и приспосабливаемых под противорадиационные укрытия, следует заделывать на высоту не менее 1,7 м от отметки пола. В верхней части окна (проема) допускается оставлять отверстие высотой 0 ,3 м, которое должно располагаться выше мест для лежания не менее чем на 0,2 м.

2.55. Для предотвращения заражения радиоактивными осадками основных помещений укрытий необходимо на незаложенных частях окон предусматривать устройство занавесей. В противорадиационных укрытиях следует предусматривать устройство в окнах помещений, смежных с укрытием и расположенных над ним, приспособлений для навешивания занавесей или для установки легких навесных ставней (щитов), исключающих попадание радиоактивных осадков в указанные помещения.

2.56*. Повышение защитных свойств противорадиационных укрытий, размещаемых в подвалах, подпольях, надземных жилых, общественных и других зданиях или сооружениях, следует предусматривать путем:

устройства пристенных экранов из камня или кирпича, укладки мешков с грунтом и т. п. у наружных стен надземных помещений на высоту 1,7 м от отметки пола;

обвалования выступающих частей стен подвалов (подполий) на полную высоту;

укладки дополнительного слоя грунта на перекрытии и установки в связи с этим поддерживающих прогонов (балок) и стоек;

заделки лишних проемов в ограждающих конструкциях и устройства стенок-экранов во входах (въездах).

Все перечисленные мероприятия должны проводиться в период перевода помещений на режим укрытия.

Устройство помещения фильтровентиляционной и установка в ней оборудования производятся заблаговременно.

2.57*. Во входах в противорадиационные укрытия должны устанав ливаться обычные двери. При этом в зоне возможных слабых разрушений необходимо предусматривать приспособления для удержания дверного полотна в открытом положении в момент воздействия ударной волны.

2.58. Для защиты входов в укрытиях, расположенных на первом этаже здания или в заглубленных сооружениях с въездом для автотранспорта, следует предусматривать стенки-экраны. Вес 1 м2 экрана должен быть не менее веса 1 м2 наружной стены укрытия или определен по расчету на ослабление излучения.

Место установки стенки-экрана определяется условиями эксплуатации, а расстояние от входного проема до экрана должно быть на 0,6 м больше ширины полотна двери (ворот). Размеры стенки-экрана в плане следует назначать из условия ослабления и минимального попадания через входы излучения в помещения для укрываемых.

Высота стенки-экрана должна быть не менее 1,7 м от отметки пола. Допускается устройство стенки-экрана из местных материалов.

2.59. Защиту укрываемых от ионизирующих излучений, проникающих через входы, допускается также осуществлять путем устройства во входах поворотов на 90° , при этом толщина стены, расположенной против входа, определяется расчетом.

3* . НАГРУЗКИ И ВОЗДЕЙСТВИЯ

НАГРУЗКИ И ИХ СОЧЕТАНИЯ

3.1*. Ограждающие и несущие конструкции убежищ следует рассчитывать на особое сочетание нагрузок, состоящее из постоянных, временных длительных нагрузок и статической нагрузки, эквивалентной действию динамической нагрузки от воздействия ударной волны (эквивалентная статическая нагрузка).

Конструкции должны быть, кроме того, проверены расчетом на основное сочетание нагрузок и воздействий при эксплуатации помещений убежищ в мирное время, а также на возникающие усилия и сохранность герметичности убежищ при возможной осадке отдельных нагруженных опор (колонн) убежищ от эксплуатационной нагрузки надземной части здания или сооружения.

3.2. Постоянная и временная длительные нагрузки должны определяться согласно требованиям глав СНиП по нагрузкам и воздействиям к соответствующим нормам проектирования строительных конструкций. Постоянную нагрузку на убежища от конструкций вышележащих этажей зданий или сооружений при расчете на особое сочетание нагрузок следует определять согласно прил. 1 *.

3.3*. При расчете на особое сочетание нагрузок коэффициенты сочетания нагрузок и перегрузки к эквивалентным статическим, постоянным и временным длительным нагрузкам следует принимать равными 1.

При проектировании убежищ, возводимых в сейсмических районах, расчет на сейсмическое воздействие не производится.

ДИНАМИЧЕСКИЕ НАГРУЗКИ ОТ ВОЗДЕЙСТВИЯ УДАРНОЙ ВОЛНЫ

3.4*. Динамическая нагрузка на элементы конструкций определяется условиями воздействия ударной волны на убежища в зависимости от заглубления их в грунт и гидрогеологических условий (см. рисунок).

Принимается одновременное загружение всех конструкций. При этом динамическая нагрузка Р п , кгс/см2 , принимается равномерно распределенной по площади и приложенной нормально к поверхности конструкции.

3.5*. Динамическую вертикальную нагрузку Р 1 на покрытия вст роенных убежищ (рис. а -л ), при расположении над ними помещений с площадью проемов в ограждающих конструкциях 10% и более или с легко разрушаемыми конструкциями1 , отдельно стоящих убежищ и тоннелей аварийных выходов, а также горизонтальную нагрузку на наружные стены убежищ, размещенных в вечномерзлых грунтах (рис. ж , з ) следует принимать равной давлению во фронте ударной волны D Р согласно прил. 1*.

Для покрытий убежищ, встроенных в кирпичные и панельные здания, при расположении над ними помещений с площадью проемов в ограждающих конструкциях менее 10% величину D Р следует умножать на коэффициент 0,9.

Динамическую вертикальную нагрузку Р 1 на покрытия убежищ, расположенных под техническими подпольями (рис. м ), а также горизонтальную нагрузку Р 4 на стены, отделяющие убежище от примыкающих помещений подвалов, не защищенных от ударной волны (рис. б ), следует принимать равной давлению во фронте ударной волны D Р , умноженному на коэффициент 0,7 при расположении над подпольями или подвалами помещений с площадью проемов в ограждающих конструкциях менее 10% и на коэффициент 0 ,8 при площади проемов 10% и более или при расположении над подвалом (подпольем) помещений с легко разрушаемыми конструкциями.

3.6*. Динамическую горизонтальную нагрузку Р2 , передаваемую через грунт на элементы наружных стен (рис. а , в , г , е , м ), следует принимать по формуле

Р 2 = К б D Р , (3)

где К 2 - коэффициент бокового давления, принимаемый по табл. 11;

D Р - давление во фронте ударной волны, кгс/см2 , принимаемое согласно прил. 1*.

_____________

1 Здесь и далее под легко разрушаемыми конструкциями следует понимать наружные ограждающие конструкции, вес 1 м2 которых не превышает 100 кгс.

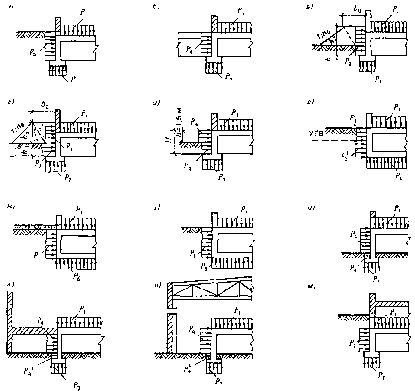

Схемы приложения динамических нагрузок на конструкции

а , б - при полном заглублении встроенного убежища ( а ) и с примыканием ( б ) к помещению подвала, не защищенному от ударной волны; в , г - при неполном заглублении убежищ, обвалованных гp унтoм, с выносом бровки откоса на расстояние b 0 соответственно больше (в ) и меньше (г ) отношения (h 1 + h 2 ) n 0 -1 ; д - при неполном заглублении убежища открытыми участками стен (h £ 1,5 м); е - при полном заглублении убежища и при уровне грунтовых вод выше отметки поля убежища; ж , з - при расположении убежище в вечномерзлых грунтах, при использовании основания по принципу I (ж ) и по принципу II (з ); и , к , л - для убежищ, встроенных в первые этажи зданий, при совмещении стен убежища и здания (и ), с примыканием стен к внутренним помещениям здания (к ), при расположении убежища внутри объема этажа (л ); м - при расположении убежища под подвальными помещениями


При наличии данных инженерных изысканий следует принимать K б = 0,4 для песков со степенью влажности G £ 0,5 и К б = 0,6 - для глины с консистенцией 0,75 <В < 1.


Таблица 11

Характеристика грунтов в соответствии с главой СНиП по проектированию оснований зданий и сооружений

коэффициент К б

Песчаные со степенью влажности G < 0,8; супеси с консистенцией B<1; суглинки и глины с консистенцией В <0,75

0,5

Водонасыщенные грунты (ниже уровня грунтовых вод); пески со степенью влажности G >0,8; супеси, суглинки и глины с консистенцией В > 1

1

3.7. При уровне горизонта грунтовых вод выше отметки пола убежища (рис. е ) динамическую горизонтальную нагрузку на элементы наружных стен, расположенных выше уровня горизонта грунтовых вод, следует определять по формуле (3) с коэффициентом К б для неводонасыщенных грунтов, умноженным на коэффициент 1,2.

Динамическую горизонтальную нагрузку на стены, расположенные ниже уровня горизонта грунтовых вод, следует определять по формуле (3) с коэффициентом К б для водонасыщенных грунтов.

Примечание. Увеличение нагрузки на наружные стены, расположенные ниже уровня горизонта грунтовых вод, учитывается коэффициентом К б = 1.

3.8. Динамическую горизонтальную нагрузку Р 3 на элементы наружных стен убежища (рис. г ) следует определять по формуле

Р 3 = К б К отр D Р , (4)

где К отр - коэффициент, учитывающий отражение ударной волны и принимаемый по табл. 12;

K б , D Р - обозначения те же, что в формуле (3).


Таблица 12

Уклон откосов обвалования

1:5

1:4

1:3

1:2

Коэффициент К отр

1,0

1,1

1 ,2

1 ,3

3.9*. Динамическую горизонтальную нагрузку P 4 для участков наружных стен, необвалованных и возвышающихся над поверхностью земли, непосредственно воспринимающих нагрузку от ударной волны (рис. д , и ), следует определять с учетом эффекта обтекания сооружения ударной волной.

При высоте выступающих частей стен убежища над поверхностью земли 1,5 м и менее (рис. д ) динамическую нагрузку следует определять:

а) для отдельно стоящих убежищ и встроенных убежищ в здания, стены которых имеют площадь проемов 10 % и более, по формуле

; (5)

6 ) для встроенных убежищ в здания, стены которых имеют площадь проемов менее 10% , по формуле

. (5а)

При высоте выступающей части стен над поверхностью земли более 1 ,5 м динамическую нагрузку на стены отдельно стоящих и встроенных убежищ (рис. и ) следует определять по формуле (5а).

Для стен встроенных убежищ, находящихся за ограждающими конструкциями первого этажа зданий (рис. к , л ), динамическую нагрузку следует принимать:

при площади проемов стен здания от 10 до 50% - по формуле (5);

при площади проемов более 50 % , а также для стен убежищ, находящихся за легко разрушаемыми конструкциями, - по формуле (5а);

при площади проемов менее 10% - по формуле

, (5б )

где P 1 = 0,9 D Р

Динамическую горизонтальную нагрузку P ¢ 4 передаваемую через грунт (рис. д , и , к , л ), следует определять по формуле

Р ¢ 4 = К б Р 4 . (5в)

где К б - коэффициент бокового давления, принимаемый по табл. 11;

Р 4 - нагрузка на участки стен и стены, не обвалованные грунтом.

При типовом проектировании для встроенных в первые этажи убежищ расчетную нагрузку на стены следует принимать: для убежищ, находящихся за кирпичными, блочными и панельными ограждениями конструкций, - по формуле (5) , за легко разрушаемыми конструкциями - по формуле (5а).

3.10. Динамическую нагрузку Р 5 на сплошную фундаментную плиту (рис. е ) на основаниях из нескальных грунтов и при условии, что толщина слоя грунта под фундаментной плитой до скалы равна или больше величины заглубления сооружения в грунт, следует принимать равной давлению во фронте ударной волны D Р .

При толщине слоя нескального грунта от низа фундаментной плиты до скалы меньше величины заглубления сооружения динамическую нагрузку P 5 следует принимать разной величине давления во фронте ударной волны D Р , умноженной на коэффициент 1,2.

3.11. Динамическую нагрузку Р 5 на сплошную фундаментную плиту (рис. г ) на вечномерзлых грунтах при использовании основания по принципу II следует принимать равной величине давления во фронте ударной волны D Р .

Динамическую нагрузку Р 6 на сплошную фундаментную плиту (рис. ж ) на вечномерзлых грунтах при использовании основания по принципу II следует принимать равной величине давления во фронте ударной волны D Р , умноженной на коэффициент 1,2.

3.12. Динамическую вертикальную нагрузку на колонны, внутренние и наружные стены следует определять расчетом в зависимости от площади загружения и динамической нагрузки на покрытия, определяемой по п. 3.5 настоящих норм.

Динамическую нагрузку P 7 на ленточные отдельно стоящие фундаменты следует определять расчетом в зависимости от динамической вертикальной нагрузки на стены, колонны и площади фундаментов.

3.13*. Динамическую горизонтальную нагрузку на участки наружных стен убежищ в местах расположения входов и на первые (наружные) защитно-герметические двери (ворота) следует определять в зависимости от типа входа, его расположения и принимать равной величине давления во фронте ударной волны D Р , умноженной на коэффициент К в , принимаемый согласно табл. 13*.

Динамическую горизонтальную нагрузку на защитно-герметические двери (ворота), расположенные в стенах встроенных в первые этажи убежищ, следует определять по формулам (5) , (5а ) и (56 ) .


Таблица 13 *

Вход

Схема входа

Коэффициент К в убежищ классов



II

III

IV

1. Из подвалов, на защищенных от ударной волны

0,8

0,8

0,8

2. Сквозниковый с перекрытым участком против входного проема

1

1,1

1,2

3. Из помещений первого этажа в убежища, расположенные:





а) в подвальном или цокольном этаже

б) на первом этаже

4 . Из лестничных клеток при входе в лестничную клетку с улицы для убежищ, расположенных





а) в подвальном или цокольном

б) на первом этаже

5. Тупиковый без оголовка или с легким (разрушаемым) павильоном

2 ,7

2 ,5

2,2

6. Во анодах с аппарелью

3

2,7

2,3

Примечания: 1. Над чертой приведены данные для входов из помещений первого этажа и лестничных клеток с площадью проемов от 10 до 50 %, под чертой - с площадью проемов более 50 %, а также для входов из помещений с легко разрушаемыми конструкциями.

2. Для входов из помещений с площадью проемов в ограждающих конструкциях менее 10 % коэффициент входа следует принимать равным 90 % коэффициентов входов из помещений с площадью проемов от 10 до 50 %.

3. При типовом проектировании, при отсутствии в задании на проектирование данных о проемности, площадь проемов в ограждающих конструкциях следует принимать более 50 %.



3 .14 *. Динамическую нагрузку на внутренние стены тамбуров-шлюзов следует принимать равной динамической нагрузке на наружные стены убежища в месте расположения входа, умноженной на коэффициент 0,8 .

Динамическую нагрузку на внутренние стены тамбуров входов следует принимать равной:

для убежищ II и III классов - 0,25кгс/см2 ;

" " IV класса - 0,15 кгс/см2 .

3.15*. Динамические нагрузки от ударной волны затекания на конструкции аварийного выхода, за проектированного в виде защищенного оголовка с шахтой и тоннелем, а также на участок стены в месте примыкания выхода следует принимать равными величине давления во фронте ударной волны D Р , умноженной на коэффициент 1,6.

Динамические нагрузки от ударной волны затекания на конструкции аварийного выхода (воздухозаборного канала), запроектированного в виде защищенного оголовка с шахтой, а также на участок стены в месте примыкания шахты следует принимать равными величине давления во фронте ударной волны D Р , умноженной на коэффициенты:

для убежищ II и III классов - 1,65;

" " IV класса - 1,8.

3.16. Динамическую нагрузку от ударной волны затекания на стены, покрытие и пол аварийного (эвакуационного) выхода, запроектированного в виде наклонного спуска и тоннеля следует принимать равной величине давления во фронте ударной волны D Р , умноженной на коэффициент К в , принимаемой согласно табл. 13 *.

ЭКВИВАЛЕНТНЫЕ СТАТИЧЕСКИЕ НАГРУЗКИ

3.17 *. Эквивалентную статическую нагрузку на изгибаемые и внецентренно сжатые (случай "а") элементы железобетонных конструкций покрытий убежищ при расчете их на изгиб и поперечную силу следует принимать равной динамической нагрузке по п. 3-5 настоящих норм, умноженной на коэффициент динамичности К д . При этом коэффициенты динамичности при расчете конструкций элементов покрытий по несущей способности на изгибающий момент следует принимать по табл. 14 *, при расчете на поперечную силу - по той же таблице с увеличением их на 10% для отдельно стоящих убежищ.

Эквивалентную статическую нагрузку при определении величины продольной силы для внецентренно сжатых элементов перекрытия следует принимать равной динамической нагрузке, определяемой по пп. 3.6-3-9 настоящих норм и умноженной на коэффициент динамичности К д = 1,0.

3.18. Вертикальную эквивалентную статическую нагрузку при расчете центрально- и внецентренно сжатых (случай " б") стоек рам, колонн и внутренних стен следует принимать равной динамической нагрузке, определяемой согласно п. 3.12 настоящих норм и умноженной на коэффициент динамичности К д , принимаемый по табл. 15.

Примечание. Для внецентренно сжатых элементов железобетонных конструкций случаи "а" и "б" принимаются согласно главе СНиП по проектированию бетонных и железобетонных конструкций.


Таблица 14 *



Коэффициент К д

для покрытий убежищ

Расчетные условия

Класс арматурной стали

отдельно стоящих

встроенных в помещения с площадью проемов, %

расположенных под техническими подпольями




менее 10

10-50

более 50


Предельное состо яние I а

A-I, A-II, A-III, A-IV,

Bp-I, B-I

1,2

1

1 ,1

1 ,2

1

Предельное состо яние I б

A-I, A-II, A-III, A-IV,

Вр-I , B-I

1,8

1,2

1,4

1,8

1 ,2

Примечания: 1.Предельные состояния I а и I б приняты согласно пп 4.2 и 4.3* нестоящих норм.

2. Для покрытий убежищ, встроенных в здания (сооружения) с легко разрушаемыми конструкциями, динамический коэффициент К д принимается как для отдельно стоящих убежищ.

3. При типовом проектировании встроенных убежищ площадь проемов в зданиях принимается более 50 %.


Таблица 15

Условия расположения убежищ

Коэффициент К д для убежищ


встроенных

отдельно стоящих

1. На основаниях из нескальных грунтов при расположении фундамента выше уровня грунтовых вод

1,0

1,3

2. На основаниях из нескальных грунтов при расположении фундамента ниже уровня грунтовых вод, а также на вечномерзлых грунтах при использовании основания по принципу II

1,2

1,4

3. На скальных основаниях или вечномерзлых грунтах при использовании основания по принципу I

1,4

1 ,8


3.19*. Вертикальную эквивалентную статическую нагрузку на наружные стены от действия ударной волны на покрытие следует принимать равной вертикальной динамической нагрузке, определяемой по п. 3.5 настоящих норм.

Расчет каменных наружных стен по предельному состоянию I а, к которым примыкают (а не опираются) покрытия, производится на продольную силу от нагрузки, приходящейся непосредственно на горизонтальное сечение стены, и от нагрузки с примыкающего покрытия шириной 1 м, приложенной на расстоянии 4 см от внутренней повер хности стены.

При расчете наружных стен следует учитывать, что продольные силы действуют одновременно с горизонтальной эквивалентной статической нагрузкой.

3.20*. Горизонтальную эквивалентную статическую нагрузку при расчете железобетонных изгибаемых и внецентренно сжатых (случай "а") элементов наружных стен следует определять по формуле

q 3 = P макс К д К 0 ,

где Р макс - динамическая горизонтальная нагрузка, определяемая согласно пп. 3.5-3.9 настоящих норм;

К д - коэффициент динамичности, принимаемый при расчете на изгибающий момент по табл. 16*, а при расчете на поперечную силу - согласно той же таблице, но с увеличением на 10 %;

К 0 - коэффициент, учитывающий увеличение давления на стены за счет горизонтальной составляющей массовой скорости частиц грунта, затухание волны сжатия с глубиной и снижение давления за счет движения сооружения и деформации стен. Для заглубленных и обвалованных стен значение коэффициента К 0 принимается равным 0,8 при расчете по предельному состоянию I а и единице - по предельному сос тоянию I б. Для необвалованных стен и стен, расположенных в водонасыщенных грунтах, коэффициент К 0 принимается равным единице.


Таблица 16*

Расчетные условия

Класс

арматурной стали

Коэффициент К д для стен



заглублен-ных, обвалованных и примыкающих к помещениям подвалов (рис. а , б , в , г , е , ж , з , м )

совмещенных с наружными стенами первого или цокольного этажей (рис. д , и )

находящихся внутри помещений с площадью проемов, % 1(рис. к , л )





менее 10

10-50

более 50

Предельное состояние

A-I, A-II, A-III,

A-IV, Вр-I , B-I

1

1,3

1

1,1

1 ,3

Предельное состояние I б

A-I, A-II, A-III,

A-IV, Bp-I, B-I

1,2

1,7

1,3

1,4

1,7

Примечания: 1. Для стен убежищ, находящихся внутри помещений с легко разрушаемыми конструкциями, коэффициенты динамичности К д принимаются те же, что и для стен убежищ, находящихся внутри помещений с площадью проемов более 50%. 2. При типовом проектировании встроенных в первые этажи убежищ площадь проемов в зданиях следует принимать более 50%.


3.21*. Горизонтальную эквивалентную статическую нагрузку на внецентренно сжатые (случай "б") железобетонные стены, а также на каменные стены следует принимать:

для обвалованных стен и стен, примыкающих к помещениям подвалов, не защищенных от ударной волны, равной динамической нагрузке, определяемой по пп. 3.5-3.8 настоящих норм, с коэффициентом динамичности К д , равным 1;

для стен, расположенных ниже уровня грунтовых вод (рис. е ), и необвалованных стен (рис. д , и , к , л ) равной динамической нагрузке, определяемой по пп. 3.7 и 3.9 настоящих норм, умноженной на коэффициент динамичности К д = 1,7, для каменных стен без продольной арматуры - К д = 2.

3.22. Вертикальную эквивалентную статическую нагрузку на ленточные и отдельно стоящие фундаменты следует принимать равной динамической нагрузке, определяемой согласно п. 3.12 настоящих норм, умноженной на коэффициент динамичности К д , определяемый согласно табл. 15 настоящих норм.

При расчете сплошных фундаментных плит вертикальную эквивалентную статическую нагрузку следует принимать равной динамической нагрузке, определяемой по пп. 3.10 и 3.11 настоящих норм, умноженной на коэффициент динамичности К д , принимаемый согласно табл. 17.


Таблица 17

Условия размещения фундаментной плиты

Коэффициент К д для убежищ


встроенных

отдельно стоящих

1. Не нескальных грунтах при расчете по предельному состоянию I а

1

1

2. На водонасыщенных грунтах при расчете по предельному состоянию I б

1,2

1,2

3. На скальных или вечномерзлых грунтах при использовании оснований по принципу I

1

1

4. На вечномерзлых грунтах при испо ль зовании основания по принципу II

1 ,2

1,4
