Подвесной кондиционер для подвесного потолка

В этой статье: как устроены и работают кассетные сплиты; не нравятся стоящие на виду блоки сплит систем — ставьте кассетник в подвесной потолок; плюсы и минусы кассетного кондиционера; три модели кассетных сплит системы — выбираем одну; срок службы кассетника зависит от его профилактического обслуживания.

Подвесной кондиционер для подвесного потолка

Фальшивые (подвесные) потолки популярны и широко распространены как в частных офисах, так и в административных учреждениях. У подвесных потолков, если рассматривать их с позиции климатического оборудования, имеется один недостаток — они скрадывают верхнюю часть стен, что затрудняет размещение фенов от сплит систем обычного типа. Для решения этой проблемы производители сплит систем создали специализированный класс кондиционеров, получивших название «кассетные».

Устройство и принцип работы кассетных сплитов

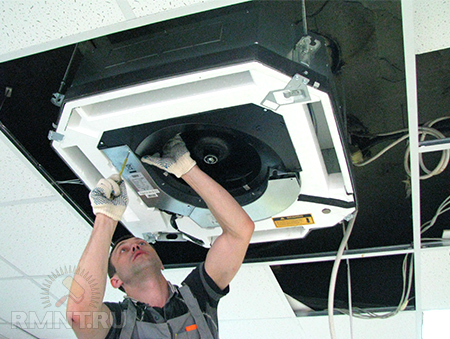

Кассетные кондиционеры состоят из двух блоков — внешнего и внутреннего, соединенных между собой фреоновой магистралью из медных трубок. Внешний блок устроен так же, что и уличные блоки сплит систем других классов, между собой компрессорные блоки кассетников отличаются в основном лишь по мощности и типу компрессора.

Корпуса внутренних блоков кассетных сплитов имеют форму и размеры, подходящие под монтаж в секции подвесных потолков — производятся модели квадратной (ширина от 570 до 840 мм) и прямоугольной формы, подающие обработанный воздух от одного до четырех направлений, имеющие охлаждающую мощность от 2,1 до 16 кВт. В отличие от блоков-фенов других сплит систем, расположение агрегатов во внутреннем блоке кассетника иное — в центре корпуса находится центробежный вентилятор, а трубки теплообменника-испарителя вытянуты по периметру внутренних стенок.

Подвесной кондиционер для подвесного потолка

Воздух из комнаты закачивается внутрь кондиционера вентиляционной установкой, при поступлении проходит очистку от пыли, затем направляется к теплообменникам. Температура и влажность воздуха при проходе через трубки теплообменников понижаются, охлажденный воздух через боковые жалюзи поступает обратно в комнату, а конденсат собирается в емкости накопителя. Поскольку удаление конденсированной жидкости из внутреннего блока гравитационным способом не возможно в силу его конструкции, то каждый блок-фен оборудован насосной помпой, откачивающей конденсат по отводящим трубкам в канализацию или на улицу.

Жалюзи многопоточных кассетных блоков управляются независимо, т.е. можно с одной стороны фена полностью закрыть жалюзи, оставив открытыми с других сторон или придать створкам разное положение открытости. Однопоточные кассетные сплиты используются в помещениях прямоугольной формы — такой блок обычно встраивается в подвесной потолок в секцию подле стены.

Подвесной кондиционер для подвесного потолка

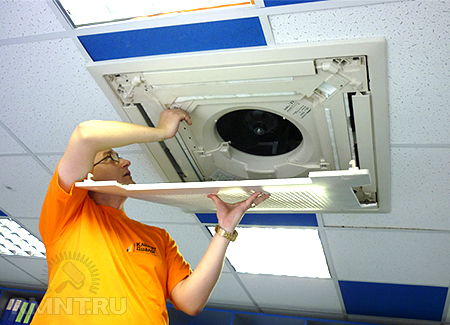

По сравнению с другими классами сплит систем корпус фена кассетника полностью скрывается за плоскостью подвесного потолка, наружу выходит только воздухозаборная решетка и декоративная панель с подающими воздух жалюзи. Установка кассетного блока выполняется при помощи монтажного комплекта независимо от системы креплений подвесного потолка, его вес не повлияет на прочность таких потолков. Точная дистанция потолка от пола, при которой допускается установка кассетной сплит системы, зависит от конкретной модели прибора.

Внутренние кассетные кондиционеры реализуются в торговой сети как в комплекте с внешним блоком так и без него — второй вариант рассчитан на встраивание блока-фена в систему мультисплит.

Характеристики кассетных кондиционеров

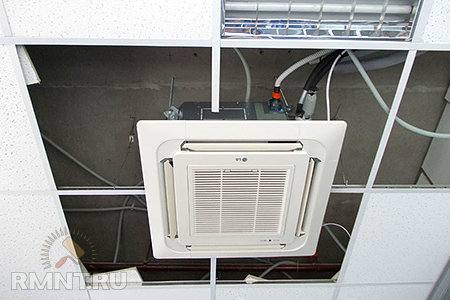

У кассетного сплита два наиболее важных достоинства, присущих только ему — скрытная установка и наличие нескольких направлений подачи воздуха. Корпус кассетника на 90% скрывает подпотолочное пространство, образованное подвесным потолком, снаружи видны только воздухозаборник и боковые жалюзи, поставляющие подготовленный воздух. Декоративная панель, закрывающая корпус внутреннего блока, выполняется в различных стилях, что позволяет использовать кассетные кондиционеры в помещениях с любым декором.

Подвесной кондиционер для подвесного потолка

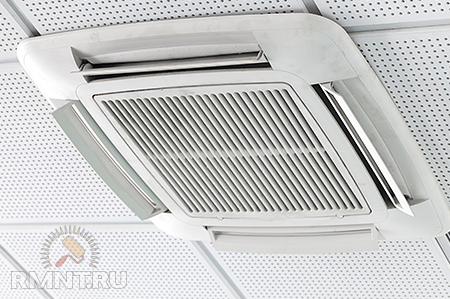

Однонаправленный холодный воздушный поток, традиционный для сплит систем разных классов, в случае кассетного кондиционера полностью исключен (кроме моделей с однопоточной подачей воздуха) — поступивший внутрь прибора и обработанный воздух возвращается в комнату по нескольким направлениям, равномерно охлаждая или обогревая атмосферу в ней, не вызывая при этом сквозняков.

Кассетные климатические установки эффективны при их использовании в помещениях площадью от 20 до 150 м2 — в короткий срок изменяют критерии воздушной атмосферы до уровня, заданного пользователем, их работа сопровождается невысоким уровнем шума. Некоторые модели кассетников способны осуществлять подмес свежего воздуха во внутренний воздушный объем помещения (не более 10% от общего объема обрабатываемого воздуха), в случае инверторного управления — экономично расходуют электрическую энергию. Легкое управление и настройка параметров при помощи пульта ДУ, работа в нескольких режимах.

Подвесной кондиционер для подвесного потолка

Минусы кассетников:

  • для их установки требуется место в подпотолочном пространстве под фальшивым потолком — в среднем 250–280 мм, иначе внутренний блок не поместится;
  • ограничение по высоте потолков (не подвесных) — не менее 215–420 мм, в зависимости от мощности сплита;
  • при неисправности насоса, откачивающего конденсат, кондиционер не будет работать;
  • производимые модели относятся к среднему и высшему ценовым сегментам, т.е. расценки на них стартуют от 30000 руб. и выше.

Выбираем кассетную сплит систему

Стоимость, мощность, марка и привлекательность декоративной панели кассетника не являются определяющими в вопросе их выбора — это лишь часть критериев, которые покупатель должен принять во внимание. На примере трех произвольно выбранных моделей кассетных сплитов проиллюстрируем, как правильно выбрать один климатический прибор из широкого ряда, представленного на рынке.

характеристики UT12NRDR0/UU12ULDR0, серия UT, LG KSZR35HFAN1/KSUN35HFAN1,
Kentatsu
MCA2–12HRN1-Q/MOU-12HN1-Q, Midea
электропитание и энергопотребление
напряжение, В 220–240 220–240 220–240
частота, Гц 50 50 50
потребляемая мощность на охлаждение, кВт 1,29 1,08 1,09
потребляемая мощность на обогрев, кВт 1,32 1,24 1,24
коэффициент энергоэффективности EER/COP (охлаждение/нагрев) 2,62/2,84 2,95/3,24 2,95/3,24
рабочие характеристики
максимальная обслуживаемая площадь, м2 30 30 30
диапазон уличных температур на охлаждение, °С от +11 до +43 от +18 до +43 от +18 до +43
диапазон уличных температур на обогрев, °С до –7 до –7 до –7
производительность по холоду, кВт 3,3 3,52 3,5
производительность по теплу, кВт 3,75 3,81 3,8
максимальный воздушный поток на охлаждение, м3 570 570 680
максимальный воздушный поток на обогрев, м3 570 570 680
устранение влаги, л/ч не установлено не установлено не установлено
уровень шума внутреннего блока min/max, дБ 32/38 35/41 35/41
уровень шума внешнего блока, дБ 47 44 43
рабочие режимы, наименование охлаждение, осушение, вентиляция, обогрев охлаждение, осушение, вентиляция, обогрев охлаждение, осушение, вентиляция, обогрев
ночной режим +
управление
тип термостата электромеханический электромеханический электромеханический
тип управления электронное электронное электронный
тип вентиляционной установки центробежная центробежная центробежная
количество скоростей вентилятора 3 3 3
проводной пульт ДУ* + + дополнительная опция
инфракрасный пульт ДУ дополнительная опция дополнительная опция +
таймер + + +
авторегулирование подачи воздуха + + +
число установленных положений воздушных жалюзи 2 2 2
режим промешивания (качание жалюзи) + + +
управление жалюзи** попарное четырьмя жалюзи одновременно четырьмя жалюзи одновременно
автоматическая диагностика системы + + +
общие характеристики
тип корпуса горизонтальный моноблок горизонтальный моноблок горизонтальный моноблок
материал корпуса металл, пластик металл, пластик металл, пластик
основные цвета белый белый белый
тип установки потолочный потолочный потолочный
тип хладагента R410A R410A R410A
максимальная длина фреоновой магистрали, м 15 15 15
максимальный перепад высот между блоками, м 10 8 8
высота потолка в помещении установки min/max, м 2,8/4,2 2,8/3,5 2,8/3,5
минимальная высота подпотолочного пространства, см 26 25 25
высота подпора дренажного насоса, мм*** 700 350 500
типы специальных фильтров антибактериальный
(дополнительная опция)
фотокаталитический
(дополнительная опция)
число воздушных потоков (групп жалюзи), шт. 4 4 4
регулировка воздушных жалюзи по вертикали и горизонтали по вертикали и горизонтали по вертикали и горизонтали
антикоррозийная защита корпуса изнутри + + +
защита от обледенения +
возможность работы в любое время года не в условиях климата РФ не в условиях климата РФ не в условиях климата РФ
возможность подмеса внешнего воздуха +
работа в режиме вытяжной вентиляции
инвертор
монтажный комплект для внешнего блока дополнительная опция дополнительная опция дополнительная опция
размер внутреннего блока ВхШхГ, см 57х26,9х57 57х26х57 57х26х57
размер внешнего блока ВхШхГ, см 54х77х24,5 54,7х78х25 54,7х78х25
вес внутренний/внешний блок, кг 19/32 15,6/28 21/37
декоративная накладная панель дополнительная опция дополнительная опция дополнительная опция
размеры декоративной накладной панели (ВхШхГ), см 67х67х3 64,7х64,7х5 64,7х64,7х3
вес декоративная накладная панель, кг 3 2,5 не установлено
владелец брэнда LG Electronics, Южная Корея Kentatsu Denki ltd, Япония Midea Holding Co., Китай
страна происхождения Китай Китай Китай
гарантия, год 3 3 3
ориентировочный срок службы, лет 10 10 10
средняя стоимость, руб.
  39000 35000 32000

(*) — под проводным пультом ДУ подразумевается настенный (т.е. стационарный) пульт, соединенный с кассетным блоком проводом.

(**) — управления жалюзи выполняют небольшие электромоторы, от числа которых зависит возможность независимого управления подачи воздуха с каждой стороны. К примеру, можно закрыть полностью одни жалюзи, оставив открытыми три оставшихся, если каждая из них будет управляться отдельным электромотором, если же такой электромотор всего лишь один, то все жалюзи будут управляться им одновременно и выставляться в одинаковое положение.

(***) — высота, на которую дренажный насос способен поднять жидкость из накопительной емкости. Чем выше высота подпора, тем на большую высоту можно выводить дренажный шланг.

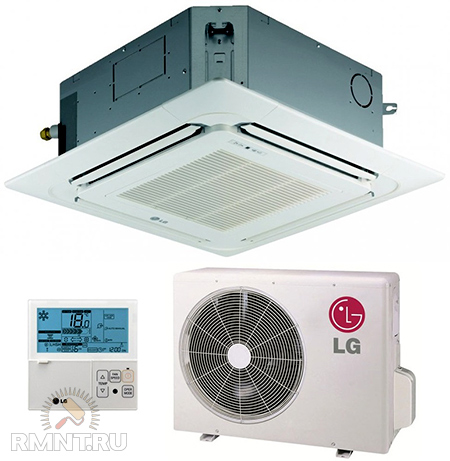

Подвесной кондиционер для подвесного потолка UT12NRDR0/UU12ULDR0, серия UT, LG

Данные по трем кассетным сплитам сведены в таблицу — исследуем их:

  • энергопотребление при охлаждении и обогреве помещения у модели LG выше, чем у двух других кассетников, что заметно снижает ее энергоэффективность. Что интересно — коэффициенты EER и COP у рассматриваемых кассетных кондиционеров Kentatsu и Midea совпадают;
  • все три сплита способны обогревать комнату при уличной температуре не ниже -7 °С — при ее достижении и дальнейшем падении температуры приборы автоматически отключатся;
  • наименьший диапазон шумов во время работы — у кассетника LG;
  • кондиционер марки Midea прогоняет через свой внутренний блок больший объем воздуха за единицу времени, чем другие сплиты. Скорее всего, это объясняется не более высокой мощностью вентиляционной установки, а отсутствием фильтра тонкой очистки воздуха, не входящим в комплектацию данной модели даже в качестве дополнительной опции;

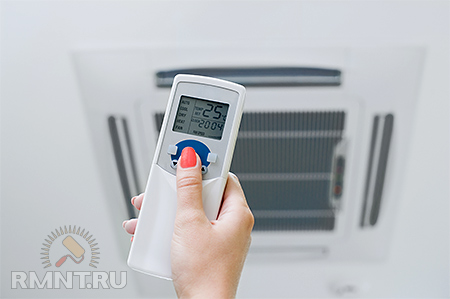

  • кассетники LG и Kentatsu в стандартной комплектации снабжены проводным пультом управления, переносной пульт ДУ у них — дополнительная опция. У сплита Midea обратная ситуация — инфракрасный пульт входит в стандартную комплектацию, а стационарный в дополнительную;
  • внутренний блок LG, судя по техническим данным, можно установить на большую высоту, чем у других двух моделей. Однако его мощность на охлаждение и обогрев ниже, по сравнению с приборами Kentatsu и Midea, поэтому данное утверждение выглядит довольно спорно;
  • преимущество кассетника LG — в попарном управлении подающими воздух жалюзи, недопустимом у сплитов Midea и Kentatsu;
  • только кассетный сплит Midea допускает подмес свежего воздуха с улицы в обслуживаемое помещение, но для его осуществления к внутреннему блоку необходимо протянуть специальную трубку, другим концом выходящую за наружную стену здания;
  • накладные декоративные панели у трех участвующих в обзоре кондиционеров не входят в стандартную комплектацию. Основная причина — различные потребности покупателей в области цветовой гаммы и дизайна этих панелей. Кстати, стоимость накладных панелей составит порядка 3500 руб.;
  • по остальным техническим характеристикам рассматриваемые кассетные сплит системы совпадают или близки;
  • сроки гарантии и ориентировочной службы у рассматриваемых сплитов одинаковы, по средней стоимости наиболее дешева модель марки Midea, наиболее дорога — модель LG.

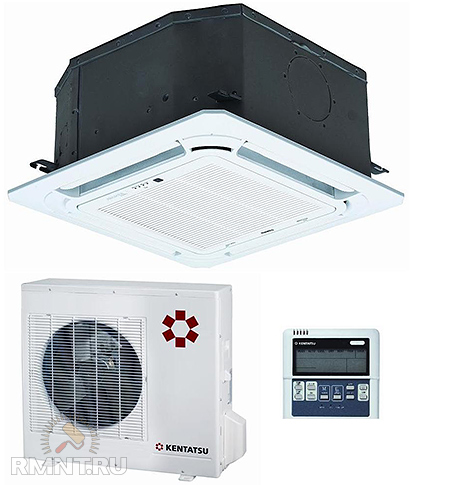

Подвесной кондиционер для подвесного потолка KSZR35HFAN1/KSUN35HFAN1, Kentatsu

Заключение: изучив характеристики и возможности трех кассетных сплит систем, признаю наиболее выгодной покупкой двухблочный кондиционер MCA2–12HRN1-Q/MOU-12HN1-Q, производимый китайской компанией Midea Holding Co.

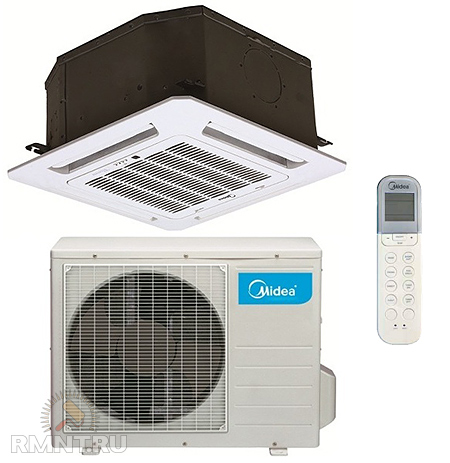

Подвесной кондиционер для подвесного потолка MCA2–12HRN1-Q/MOU-12HN1-Q, Midea

Основания для такого решения: два других производителя также осуществляют сборку своей климатической техники на китайских предприятиях, поэтому особой разницы по качеству сборки нет; меня больше устраивает инфракрасный пульт ДУ, чем стационарный, а он входит в стандартную комплектацию кассетника Midea; стоимость прибора ниже, чем у моделей LG и Kentatsu; кондиционер рассчитан на подмес свежего воздуха, прокладка гибкого воздуховода для осуществления этой возможности не составит особых трудностей и не выльется в большие расходы. Отсутствие у Midea фильтра тонкой очистки даже в дополнительной опции неприятно, но, с учетом стандартных размеров внутреннего блока, с большой вероятностью можно будет установить в его внутренний блок-фен фильтр от других производителей.

В завершении

Планируя приобретение и установку кассетной сплит системы, необходимо учитывать необходимость проведения ежегодной профилактики над нею, иначе прибор выйдет из строя гораздо раньше, чем обещают производители. Кстати, профилактика подразумевает не только промывку воздушного фильтра (вообще-то его нужно чистить не реже одного раза в две-три недели), очистку ламелей жалюзи от пыли и подкачку фреона определенной марки, но и обязательную промывку блоков водой под давлением. Однако снимать блок-фен для промывки нежелательно, поэтому важно обеспечить сотрудникам сервиса свободное пространство под блоком, а за нераспространение грязи за пределы этого участка отвечать будут уже они.

Подвесной кондиционер для подвесного потолка

Колонные сплит системы высятся в офисах и торговых залах подобно античным колоннам Греции, при этом они не подпирают своды помещений, но поддерживают атмосферу в них — следующая статья, как вы уже догадались, будет посвящена именно этому классу кондиционеров.

Абдюжанов Рустам, рмнт.ру

16.05.13
