Несмотря на широкую пропаганду и активные рекламные кампании в Сети, далеко не все знают о существовании мансардных окон. Вместе с тем, с их помощью можно решать сложные архитектурные задачи и радикально преобразовывать пространство под скатами кровли, которое без установки в нем мансардных окон называется чердаком. Всё, что вы не знали о мансардных окнах — от истории до установки, в этой статье.
По оценкам специалистов по недвижимости переоборудование чердака в жилое помещение обходится на треть дешевле, чем капитальное строительство. Неудивительно, что перспективой обзавестись собственным богемным жильем или расширить границы уже имеющейся квартиры до уровня крыши воодушевляется всё больше и больше собственников. И сталкиваются с самой большой проблемой любого чердака — естественным освещением, которое невозможно без установки мансардных окон.
Мансардные окна — эволюция и проблемы
Мансардное окно было изобретено чуть более 70 лет тому назад. Его сконструировал датчанин Виллум К. Расмуссен. И тут же основал первую компанию, которая стала производить мансардные окна по его патенту. Она процветает и работает до сих пор и хорошо знакома с 1991 года россиянам. VELUX — признанный авторитет в мире мансардных окон.

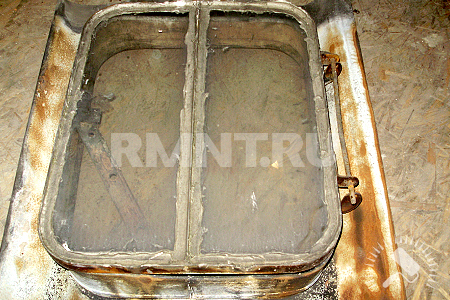

Фото 1. «Предок» мансардного окна — чердачный люк
Но что же было до того, как Виллум К. Расмуссен догадался установить в оконную коробку, вращающуюся относительно центральной оси, створку? На фото 1 представлен прототип мансардного окна. Это так называемый чердачный люк. Их устанавливали на скате кровли недалеко от печных труб для того, чтобы трубочист мог добраться до мостка, по которому он ходил от стояка к стояку. Как видно на фото, у чердачного люка есть оклад и переплет с одинарным стеклом. Оклад имеет волнистую форму, рассчитанную для установки под черепицу. Чтобы снег и вода не затекали в люк, его оконная часть поднята над плоскостью оклада. Этот элемент конструкции присутствует в мансардных окнах по сей день! Но створка со стеклом кардинально отличается от того, что имеется сегодня. Эта створка откидывается в сторону, чтобы обеспечить человеку свободный проход на крышу. Закрывается люк при помощи своеобразного шпингалета, состоящего из металлического штыря на окладе и железной пластины с отверстиями, которая подвижно крепится на створке люка. Совмещая отверстия на пластине со штырем можно не только закрывать люк, но и регулировать угол раскрытия створки для проветривания в жаркую погоду, например.
Современное мансардное окно содержит лишь доработки, а суть его осталось прежней — это модернизированный чердачный люк. Доработки сводятся к следующим позициям:
- Остекление — стеклопакет из прочных стекол, внутреннее пространство между которыми заполнено аргоном;
- Коробка и переплет, если они выполнены из дерева, изготовлены по наборно — клеевой технологии с многослойной пропиткой и покрытием специальными особо стойкими лаками. Часто на смену дереву приходит пластиковый профиль;
- Изменилась конструкция петель. Они позволяют створке окна при центральном расположении не только свободно вращаться на 180 градусов, что удобно в плане ухода за наружной частью окна, но легко снимать всю створку, что удобно для выхода наружу. Появились петли с верхним расположением и фиксирующим механизмом, не дающим самопроизвольно закрываться таким створкам;
- Мансардные окна теперь можно блокировать по горизонтали и вертикали, образуя большие остекленные поверхности;
- Оснащение дистанционным управлением с электроприводом позволило упростить проблему открывания высоко расположенных окон;
- Появились необычные модификации мансардного окна: окно-балкон и световой тоннель.
Долгое время VELUX являлся практически монополистом на рынке мансардных окон, и цена на них определялась только степенью скромности датского менталитета. Иначе говоря, они были очень дорогими, да и сейчас их можно отнести по цене к разряду королевских товаров. Но на рынке появились и другие игроки, составившие датчанам достойную конкуренцию. Лидерами являются международный концерн FAKRO, созданный в 1991 году и занимающий теперь 15% мирового рынка мансардных окон, и немецкая фирма ROTO, основанная в 1935 году изобретателем Вильгельмом Франком совместно с женой.
Мансардные окна StarLite — новинка из Альбиона
Английская фирма StarLite совсем недавно вышла на европейский и российский рынки. Но на своей родине и в Ирландии зарекомендовала себя с лучшей стороны. В её активе уникальная технология вакуумной пропитки древесины, используемой в производстве переплетов и коробок, необслуживаемые петли, допускающие быструю установку стеклопакета, его демонтаж и поворот на 180 градусов.
Продуманная система вентиляционного клапана с фильтром обеспечивает приток свежего воздуха и его очистку от пыли и пыльцы растений. Стеклопакет изготовлен из особо прочного стекла и закачан аргоном. Сами стекла, применяемые во всех моделях мансардных окон, выполнены в энергосберегающем варианте.
Окна выпускаются в двух вариантах — с верхним и нижним расположением ручки для открывания окна в пяти типоразмерах в каждом из вариантов.
«Изюминка» окон StarLite — встроенные внутрь стеклопакета жалюзи, широкий ассортимент стекол на выбор, возможность комплектации окон электроприводом и аксессуарами по индивидуальному плану. А так же особая система посадки монтажных уголков, равно как и сама такая система, аналогов которой нет.
К ограничениям можно отнести небольшой модельный ряд. Окна выпускаются в двух вариантах — с верхним и нижним расположением ручки для открывания окна в пяти типоразмерах в каждом из вариантов. В модельном ряду есть только окна с центральным расположением оси. Так же не производятся блокируемые окна.
При всех вышеперечисленных достоинствах и недостатках мансардные окна StarLite доступны по цене всем. Так, наиболее ходовая модель — окно размером 550 х 980 мм с верхним расположением ручки для открывания стоит порядка 220 долларов. Что на треть ниже цены от Велюкс.
Установка мансардного окна StarLite на крышу, покрытую керамической черепицей
Подготовка проема в скате кровли
Конечно, хорошо, когда всему определено свое время. В том числе и установке мансардных окон, которую проще всего осуществить при строительстве здания или реконструкции крыши. В этих случаях легко установить оклады и подогнать под них кровельный материал. Но прелесть мансардных окон в том, что их можно монтировать в любое время, хоть это и связано с бОльшими затратами труда и времени. Рассмотрим наиболее сложный вариант установки мансардного окна — под керамическую черепицу.
Фото 2. Упаковка мансардного окна StarLite

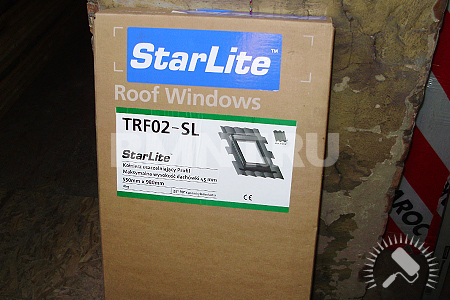

Фото 3. Упаковка оклада
Итак, на фото 2 показана упаковка мансардного окна StarLite, а на фото 3 — упаковка оклада для него. При покупке надо обратить особое внимание на то, чтобы оклад подходил под ваш тип кровли. Для плоских кровельных материалов требуется один тип оклада, а для волнистых (керамическая черепица относится к таковым) — другого.
Установка мансардного окна начинается с выбора места для него и подготовки проема. Проще всего установить окно между стропил. Учитывая, что расстояние между стропилами в среднем составляет 60 см, все производители в основном изготавливают окна с шириной коробки от 550 мм.
Если требуется установить более широкое окно, то нужно вырезать фрагмент стропила с одной из сторон и переставлять его дальше по обрешетке, что не очень благоприятно скажется на несущей способности крыши. Поэтому, если мансардное окно устанавливается в уже имеющуюся кровлю, лучше подобрать подходящий по ширине размер окна, чтобы оно встало между стропил без переноса фрагмента.

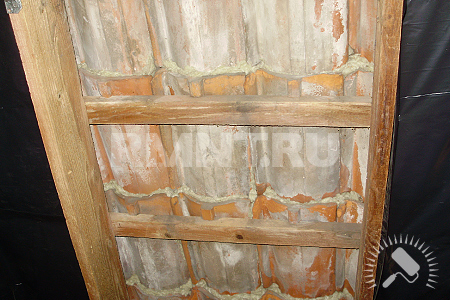

Фото 4. Место установки мансардного окна
На фото 4 показан участок черепичной кровли изнутри в том месте, где требуется установить окно. Расстояние между стропилами составляет 62 см. Ширина коробки окна — 550 мм. Стропила имеют небольшое отклонение от вертикали, но в целом это отклонение не превышает разницу в 7 см между шириной коробки окна и расстоянием между стропилами.

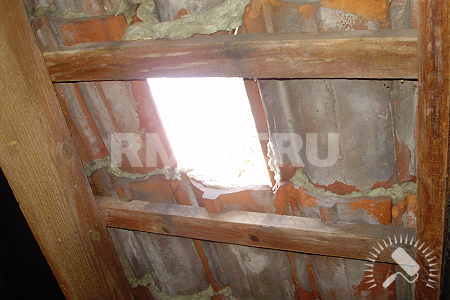

Фото 5. Удалена первая черепица из проема

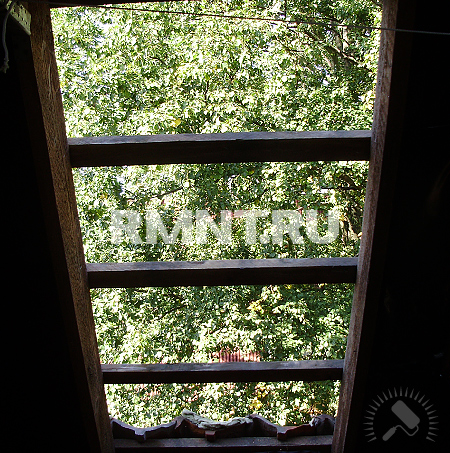

Фото 6. Проем освобожден от черепицы

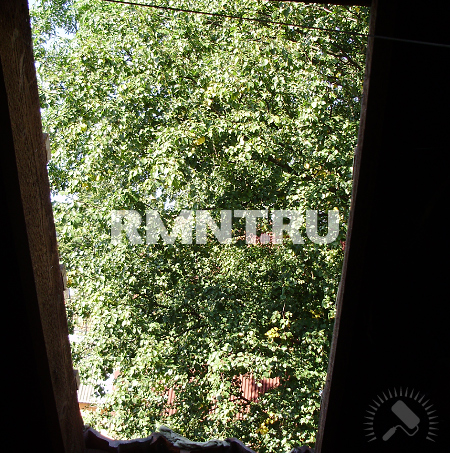

Фото 7. Удалены лишние бруски
Начинают работы с того, что снимают черепицу в месте установки и на две черепицы влево и вправо от проема. Эта операция производится изнутри. На фото 5 показано, что удалена одна черепица, а на фото 6 — все требуемые черепицы сняты. После чего нужно выпилить лишние черепичные бруски в проеме с таким расчетом, чтобы окно встало сверху на имеющийся брусок, а снизу — на добавленный, так как по высоте окно нельзя подогнать кратно шагу брусков, ибо размер черепицы может быть самый разный. Готовый проем с выпиленными лишними брусками показан на фото 7.
Убавление проема по вертикали
Убавить проем по вертикали можно, установив на требуемом расстоянии от верхнего бруска (в данном случае это 1 м), такой же по размерам брусок. Он должен быть длиннее, чем ширина проема настолько, чтобы заходить слева и справа за стропила не менее чем на 10 см с каждой стороны. На этот брусок будет опираться нижняя часть коробки окна. Важно, чтобы брусок был такой же толщины, что и старый брусок, удаленный из этого места. Добавление нижнего опорного бруса показано на фото 8.
Фото 8. Добавление нижнего опорного бруска
Демонтаж стеклопакета из коробки
Установку мансардного окна можно разделить на два этапа: установка коробки и установка оклада. Коробка окон StarLite с центральной осью вращения оборудована петлями со съемным механизмом, благодаря которому переплет со стеклопакетом очень легко удаляется и не мешает при установке коробки в проем.
Чтобы снять стеклопакет, нужно поставить оконный блок в сборе на бок и открыть створку окна, потянув за рукоятку вентиляционного клапана. Открыв створку на треть, нужно отверткой нажать на стопоры, расположенные на каждой петле. После того, как они утопятся, нужно потянуть створку дальше и вытянуть её из петель. Весь процесс показан на фото 9-11.

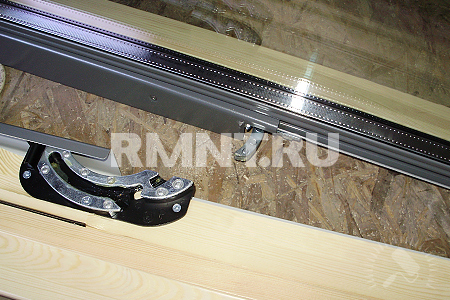

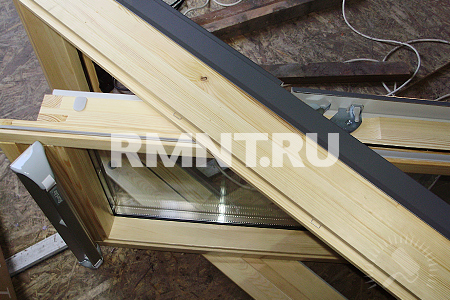

Фото 9. Чтобы снять стеклопакет, сначала нужно открыть створку на треть

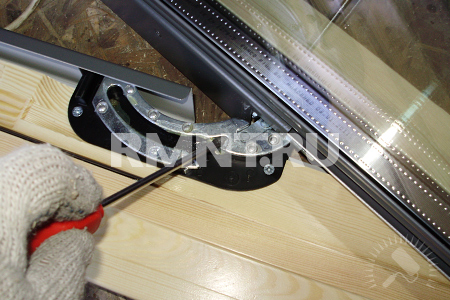

Фото 10. Затем нажать на стопор, расположенный на каждой петле, утопив его, отверткой
Фото 11. Потянуть створку дальше и отделить её от коробки
После того, как створка со стеклопакетом будет отделена от коробки, её нужно положить отдельно в такое место, чтобы она не разбилась. После чего можно приступать к установке коробки окна в проем.
Внимание! После демонтажа створки не пытайтесь закрыть вентиляционный клапан. Он устроен так, что закрывается только при входе в замок. Любая попытка закрыть его силой приведет к выходу его из строя.
Монтаж коробки окна в проем
Мансардные окна StarLite имеют простую систему монтажа в проем. Она состоит из четырех стальных уголков и двойных пазов на каждой короткой стороне коробки. Каждый паз отмечен красной или синей вставкой, которые удаляются в зависимости от толщины кровельного материала. На освободившееся место устанавливается уголок и крепится шурупами к самой коробке. На фото 12 показан фрагмент инструкции, которая идет в комплекте с каждым окном. На ней четко показано, какую вставку нужно удалять в зависимости от того, плоский или волнистый материал использован в качестве кровельного.

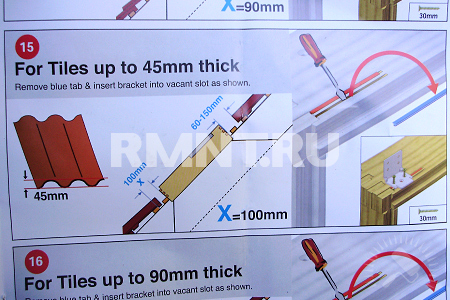

Фото 12. Фрагмент инструкции с указанием цвета удаляемой вставки в зависимости от толщины кровельного материала
В используемом примере толщина черепицы по наибольшей волне составила 40 мм. Значит нужно удалить синюю вставку из всех четырех мест установки уголков. Сами уголки прикручены к коробке рядом с местом их монтажа. Удаление вставки и уголок показаны на фото 13.

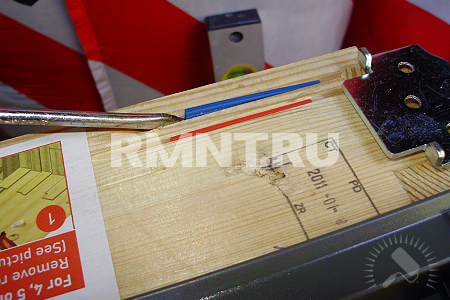

Фото 13. Удаление вставки для монтажа уголка
Уголки (их четыре штуки) нужно открутить от коробки и вставить зацепами в освободившиеся пазы. После чего зафиксировать их саморезами, которыми они были прикручены к самой коробке. Эта операция показана на фото 14.

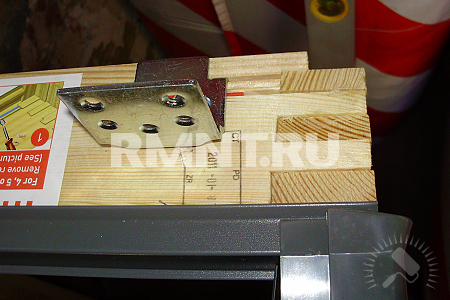

Фото 14. Уголок установлен в паз и зафиксирован саморезами
Теперь осталось выставить коробку на бруски, выделяющие верх и низ проема, и закрепить её к брускам саморезами, идущими в комплекте фурнитуры. Этот процесс показан на фото 15.

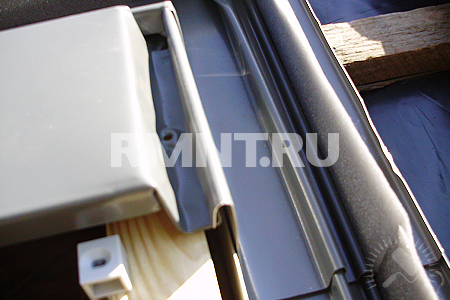

Фото 15. Коробка установлена в проем на бруски
Монтаж оклада под керамическую черепицу
Второй этап установки мансардного окна — монтаж оклада. Оклад мансардного окна предназначен для правильной организации стока воды, чтобы она не попала в подкровельное пространство. Как уже упоминалось выше, оклады бывают двух типов: устанавливаемые под плоские кровельные материалы (битумная черепица, плоский шифер, черепица «бобровый хвост») и устанавливаемые под волнистые материалы (волнистый шифер, классическая керамическая черепица). Разница между ними несущественная, но заменять один оклад другим не стоит.

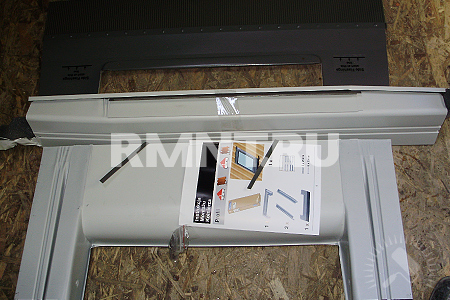

Фото 16. Оклад мансардного окна StarLite для установки под волнистые кровельные материалы
Комплект оклада мансардного окна StarLite представлен на фото 16. Оклад состоит из четырех узлов:
- Верхняя часть оклада с коробкой вентиляционного фильтра и уплотнителем предназначена для того, чтобы первой принимать поток воды, стекающей по кровельному материалу, и задержанию снега в холодное время года;
- Две боковые части с уплотнителем служат для отведения воды в обход рамы окна и слива её на кровельный материал ниже уровня среза коробки;
- Нижняя часть с гибким фартуком предназначена для того, чтобы исключить задувание снега или попадание воды обратным ходом при сильном дожде под кровельный материал. Благодаря гибкому металлическому гофрированному фартуку, перекрываются волнистые кровельные элементы;
- Две J — планки, которые устанавливаются под наклоном сверху и снизу оклада под обрешетку поверх паропропускающей мембраны. Они предназначены для отвода конденсата, который может возникнуть при определенных погодных условиях на наружной поверхности мембраны;
- Комплект крепежа для фиксации оклада на обрешетке.

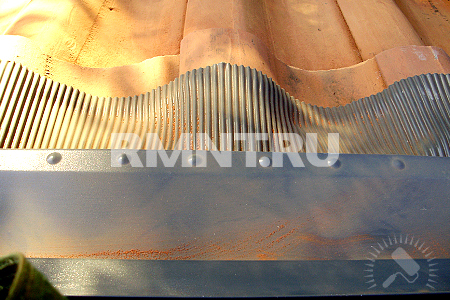

Фото 17. Металлический гофрированный фартук должен выходить на черепицу
Первая операция, которую необходимо выполнить при монтаже оклада — снять все металлические накладки с коробки мансардного окна, если они установлены. Затем монтируют нижнюю часть оклада. Её наплыв должен зайти на коробку и встать под накладку, которую нужно тут же установить на место. Гофрированный металлический фартук должен выходить на черепицу сверху (фото 17).
Затем устанавливают боковые детали. Они тоже должны находить наплывом на боковину коробки. В последнюю очередь устанавливают верхнюю деталь оклада и коробку вентиляционного фильтра. Уплотнитель оклада должен идти по наружному контуру. Фрагмент установленной боковины, верхней детали и вентиляционной коробки показаны на фото 18. При установке важно помнить, что все детали должны монтироваться «по воде». То есть, таким образом, чтобы при стоке с крыши вода никак не попадала под стыки деталей оклада или под кровельный материал.

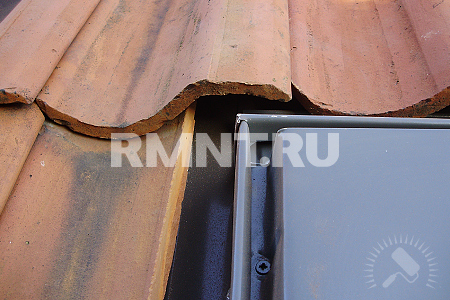

Фото 18. Боковая, верхняя деталь оклада и коробка вентиляционного фильтра
После сборки деталей оклада их нужно зафиксировать на обрешетке. Для этого в комплекте имеются гвоздики и полоски окрашенного порошковой краской алюминия.
Фото 19. Обратная укладка черепицы
Когда оклад будет собран и зафиксирован, устанавливают снятые металлические накладки коробки и обкладывают окно черепицей. На фото 19 показана укладка черепицы по верхней части мансардного окна. Если коробка установлена правильно, то их не нужно подрезать. А вот боковые элементы редко удается установить без подгонки. На этой же фотографии видно, что все боковые черепицы пришлось резать.
Монтаж стеклопакета в коробку
После того, как будет закончен монтаж коробки с окладом и завершена укладка черепицы вокруг окна, останется только вставить на свое место раму со стеклопакетом. Эта операция выполняется в обратном порядке тому, как было описано в начале статьи при демонтаже оконного переплета. Разница лишь в том, что обратная установка стеклопакета производится на весу.
Сначала стеклопакет нужно поднять и выставить в проем коробки ручкой вниз, если окно с верхним расположением рукоятки, и наоборот, если окно с нижним расположением. При этом нужно завести рамные части петель в те, что установлены на коробке (фото 20) и утопить отверткой стопор, чтобы петля вошла в паз.
Фото 20. Чтобы петля прошла в паз, нужно утопить отверткой штифт
То же самое нужно сделать со второй петлей. Потом раму нужно потянуть за ручку на себя и вверх. Петли дойдут до упора внутрь, переплет со стеклопакетом встанет в свое нормальное положение и окно можно будет закрыть (фото 21). Для того чтобы в помещении, где установлены мансардные окна соблюдался режим проветривания, достаточно потянуть на себя рукоятку окна пока не откроется вентиляционный клапан. В вентиляционной коробке установлен специальный фильтр, предохраняющий от попадания пыли и шума в помещение.

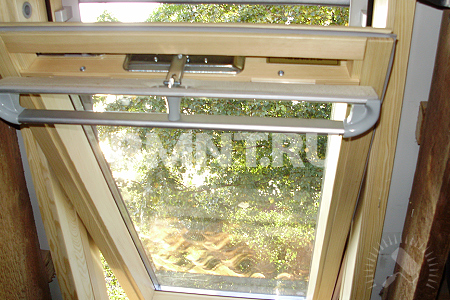

Фото 21. Мансардное окно в рабочем положении
Идентификационный номер и зачем он нужен
Мансардные окна StarLite имеют на внутренней стороне переплета сверху справа шильдик с выбитым на нем идентификационным номером. Это своего рода знак качества и подлинности, подтверждающий, что данное окно изготовлено в Англии и на него распространяется десятилетняя гарантия. Внешний вид шильдика показан на фото 22.

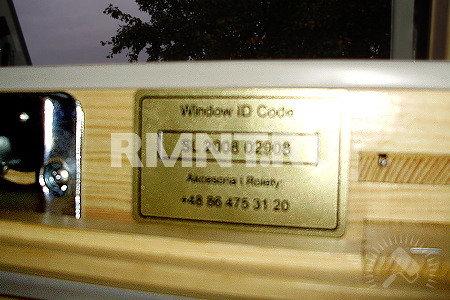

Фото 22. Шильдик с идентификационным номером окна
Для того чтобы ваш номер был принят фирмой-изготовителем и установлена гарантия, нужно зарегистрироваться на сайте фирмы и ввести свой ID окна, указанный на бирке.
Кроме того, при указании номера окна становятся доступными привлекательные цены на различные аксессуары от StarLite: жалюзи, электроприводы, шторки и прочее. Информацию о своем ID нужно предоставлять продавцу при покупке аксессуаров или вспомогательного оборудования для мансардных окон.
Заключение (полезные советы)
Стекло, из которого изготовлены мансардные окна, очень прочное, но оно вряд ли выдержит прямое попадание сорвавшейся с крыши черепицы. Поэтому перед установкой стеклопакета стоит отремонтировать если не всю крышу, то хотя бы ту её часть, что расположена выше окна и в непосредственной близости от него. Например, так, как на фото 23 и 24.

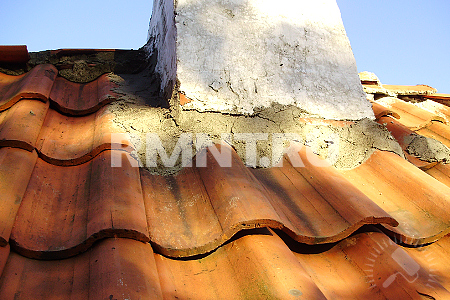

Фото 23. Угрозу стеклопакету может представлять сорвавшаяся черепица. Стоит отремонтировать опасные места
Фото 24. Угроза повреждения стеклопакета устранена
Откосы у мансардных окон устанавливают не так как у обычных, то есть, перпендикулярно плоскости окна. Они должны образовывать с ней тупой угол порядка 120 градусов. В этом случае не нарушается естественная циркуляция воздуха. Он проходит «не замечая» окна, а в случае, если откосы будут установлены традиционно, воздух будет упираться в откосы, циркуляция нарушится, и эффективность отопления значительно снизится.
Керамическая черепица хрупкий материал. Поэтому резать её надо аккуратно болгаркой с алмазным диском или на станке мокрого реза.
Если при подгонке черепицы по проему мансардного окна выходят узкие подрезки, то их можно приклеить к целым черепицам силиконом. Поверхности черепиц должны быть сухими. Пример такого решения показан на фото 25.
Фото 25. Узкие подрезки можно приклеить к целым черепицам
Мансардные окна при правильной установке дают много света, они не капризны в работе и не нуждаются в обслуживании. Их легко мыть и они стыкуются с любым кровельным материалом. Так, окно, показанное в статье, установлено на старую крышу, покрытую натуральной глиняной черепицей, возраст которой превышает 70 лет! А значит, установить подобное окно под современные кровельные материалы не составит труда.
