ПБ 10-14-92 (с изм. 1 1998), часть 8
ПЕРЕЧЕНЬ
нормативной документации, используемой при проектировании, изготовлении, ремонте и эксплуатации грузоподъемных машин
ГОСТ 2.601—68 ЕСКД. Эксплуатационные документы [1 ]
ГОСТ 12.1.013—78 ССБТ. Строительство. Электробезопасность. Общие требования [ 1]
ГОСТ 12.2.058—81 Техника безопасности. Краны грузоподъемные. Цветовые обозначения опасной части [1]
ГОСТ 12.3.009—76 ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности [1 ]
ГОСТ 12.4.026—76 ССБТ. Цвета сигнальные и знаки безопасности [1]
ГОСТ 15.001—73 Разработка и постановка продукции на производство [1]
ГОСТ 15.001—88 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения [ 1]
ГОСТ 191—82 Цепи грузовые пластинчатые. Технические условия [1]
ГОСТ 228—79 Цепи якорные с распорками. Общие технические условия [1]
ГОСТ 483—75 Канаты пеньковые. Технические условия [1]
ГОСТ 1088—71 Канаты сизалевые. Технические условия [1 ]
ГОСТ 1412—85 Чугун с пластинчатым графитом для отливок. Марки [ 1]
ГОСТ 1451—77 Краны грузоподъемные. Нагрузка ветровая. Нормы и методы определения [1]
ГОСТ 1575—87 Краны грузоподъемные. Ряды основных параметров [1]
ГОСТ 2105—75 Крюки кованые и штампованные. Технические условия [1]
ГОСТ 2688—80 Канат двойной свивки типа ЛК-Р конструкции 6х19 (1+6+6/6)1 о. с. Сортамент [1]
ГОСТ 3241— 80 Канаты стальные. Технические условия [1]
ГОСТ 6619—75 Крюки пластинчатые однорогие и двурогие. Технические условия [1]
ГОСТ 6627—74 Крюки однорогие. Заготовки. Типы. Конструкция и размеры [1]
ГОСТ 6628—73 Крюки двурогие. Заготовки. Типы. Конструкция и размеры [ 1]
ГОСТ 7512—82 Контроль неразрушающий. Соединения сварные. Радиографический метод [1]
ГОСТ 7665—80 Канат двойной свивки типа ЛК-З конструкции 6х25 ( 1+6; 6+12)+1 о. с. Сортамент [1]
ГОСТ 7667—80 Канат двойной свивки типа ЛК-З конструкции 6х25 (1+6; 6+12)+7Х7 (1+6). Сортамент [1 ]
ГОСТ 7668—80 Канат двойной свивки типа лк-ро конструкции 6х36 (1+7+7/7+14)+1 о. с. Сортамент [1)
ГОСТ 7669—80 Канат двойной свивки типа ЛК-РО конструкции6х36 (1+7+7/7+ 14)4-7х7 (1+6). Сортамент [1 ]
ГОСТ 12840—80 Замки предохранительные для однорогих крюков. Типы и размеры [1 ]
ГОСТ 13556—91 Краны башенные строительные. Общие технические условия [1]
ГОСТ 14782—86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые (1)
ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия хранения и транспортирования в части воздействия климатических факторов внешней среды [1 ]
ГОСТ 16765—87 Краны стреловые самоходные общего назначения. Приемка и методы испытаний [ 1]
ГОСТ 18699—73 Канаты стальные. Канаты закрытые несущие. Технические условия [ 1]
ГОСТ 22045—89 Краны мостовые электрические однобалочные опорные. Технические условия [ 1]
ГОСТ 22827—85 Краны стреловые самоходные общего назначения. Технические условия [1]
ГОСТ 22584—88 Тали электрические канатные. Технические условия [1 ]
ГОСТ 24599—87 Грейферы канатные для навалочных грузов. Общие технические условия [1]
ГОСТ 25546—82 Краны грузоподъемные. Режим работы (1)
ГОСТ 25573—82 Стропы грузовые канатные для строительства [1 ]
ГОСТ 25835—83 Краны грузоподъемные. Классификация механизмов по режимам работы [1]
ГОСТ 27584— 88 Краны мостовые козловые электрические. Общие технические условия [1]
ГОСТ 27913-88 (ИСО 7752/1-83). Краны грузоподъемные. Органы управления. Расположение и характеристики. Часть 1. Общие принципы [ 1]
ГОСТ 27914—88 ИСО 8087—85. Краны самоходные. Размеры барабанов и блоков [1]
ГОСТ 27555—87 ИСО 4306/1—85. Краны грузоподъемные. Термины и определения [1]
ГОСТ 27551—87 ИСО 7752/2—85. Краны стреловые самоходные. Органы управления. Общие требования [1]
ГОСТ 27552—87 ИСО 4306/2—85. Краны стреловые самоходные. Термины и определения [1]
ГОСТ 27553—87 ИСО 4301/2—85. Краны стреловые самоходные. Классификация по режимам работы [1]
ГОСТ 28609—90 Краны грузоподъемные. Основные положения расчета [1]
ГОСТ 28648—90 Колеса крановые. Технические условия [ 1]
ГОСТ 29266—92 ИСО 9373—89. Краны грузоподъемные. Требования к точности измерений параметров при испытаниях [1]
ГОСТР 1.0—92 Государственная система стандартизации Российской Федерации. Основные положении [1 ]
ГОСТ Р 50046— 92 Краны грузоподъемные. Требования безопасности к гидрооборудованию [1]
ИСО 2408 Канаты стальные проволочные общего назначения. Характеристики [1]
ИСО 4301/1 Краны грузоподъемные. Классификация [1 ]
ИСО 4306/1 Подъемные устройства. Словарь [1]
ИСО 4308/1 Краны грузоподъемные. Выбор проволочных канатов [1]
ИСО 4308/2 Краны грузоподъемные. Выбор стальных канатов. Часть 2. Краны стреловые самоходные. Коэффициент использования [1]
ИСО 4309 Краны. Проволочные канаты. Нормы и правила осмотров и браковки [1]
ИСО 4310 Краны. Правила и методы испытаний [1 ]
ИСО 7363—86 Краны и подъемные устройства. Технические характеристики и приемочные документы [1]
Правила устройства электроустановок
Правила технической эксплуатации электроустановок потребителей
Правила техники безопасности при эксплуатации электроустановок потребителей
Правила дорожного движения, утвержденные МВД СССР
СНиП 2.01.01—82 Строительная климатология и геофизика
СПиП 11-7—81 Нормы проектирования. Строительство в сейсмических районах
СНиП 111-4—80 Техника безопасности в строительстве
СНиП 3.08.01 Механизация строительного производства. Рельсовые пути башенных кранов
ОСТ 36-62—81 Оборудование грузоподъемное. Общие требования [ 5]
ОСТ 22-115—70 Блоки для стальных канатов [ 3]
ОСТ 24.090.63—87 Оборудование подъемно-транспортное. Требования к изготовлению сварных металлоконструкций [2]
ОСТ 24.090.85—88 Электроприводы кранов грузоподъемных. Нормы расчета [2 ]
РД 10-08—92 Инструкция по надзору за изготовлением, ремонтом и монтажом подъемных сооружений
РД 22-16—93 Указания по выбору материалов для изготовления и ремонта сварных конструкций грузоподъемных кранов [4]
РД 22-25—79 Краны стреловые самоходные общего назначения. Инструкция по составлению паспорта [3]
РД 22-145—85 Краны стреловые самоходные. Нормы расчета устойчивости против опрокидывания [3]
РД 22-166—86 Краны башенные строительные. Нормы расчета
РД 22-205—88 Ультразвуковая дефектоскопия сварных соединений грузоподъемных кранов [4]
РД 22-207—88 Машины грузоподъемные. Общие требования и нормы на изготовление [4 ]
РД 22-317—91 Временные руководящие документы по применению полиамида для изготовления блоков [3]
РД 22-318—91 Краны башенные. Методические указания по проведению обследования кранов с истекшим сроком службы [4 ]
РД 22-319 —92 Краны стреловые самоходные общего назначения. Методические указания по проведению обследования технического состояния кранов, отработавших нормативный срок службы [3]
РД 24.090.52—90 Подъемно-транспортные машины. Материалы для сварных металлических конструкций [2]
РД 24.090.90—89 Машины грузоподъемные. Основные требования к технической документации на реконструкцию [2]
РД 24.090.91—89 Машины грузоподъемные. Основные требования на реконструкцию для применения в пожароопасных зонах [3]
ТП РД 24.090.95—89 Машины грузоподъемные для взрывоопасных зон. Основные требования на проектирование [ 2]
ТП РД 24.090.96— 89 Машины грузоподъемные для пожароопасных зон. Основные требования на проектирование [ 2]
РД 24.225.03—- 90 Краны стреловые самоходные. Металлические конструкции. Нормы расчета [3 ]
МУ 36.22.2002—92 Методические указания по проведению обследования грузоподъемных кранов с истекшими сроками службы с целью определения возможности их дальнейшей эксплуатации [ 5]
Методические указания по проведению обследования кранов с целью определения возможности их дальнейшей эксплуатации. Издание четвертое, переработанное в дополненное [ 2]
Указания по проведению входного контроля качества металла, идущего на ремонт, изготовление к реконструкцию грузоподъемных кранов [2]
Примечание. Цифрой в квадратных скобках указана организация, в которую следует обращаться за получением нормативного документа: [1 ] —Госстандарт РФ; [2] — ВНИИПТмаш; [3 ] — ВНИИстройдормаш; [4] — сктб башенного краностроения; [5 ] —ВКТИмонтажстроймеханизация.
ПРИЛОЖЕНИЕ 3
ПЕРЕЧЕНЬ
головных организаций по краностроению
|
Наименование организации |
Номенклатура машин |
Адрес организации |
|
ВНИИПТмаш |
Краны мостового и кабельного типа, портальные, консольные, железнодорожные, электротали |
103012, Москва, Богоявленский пр., 6 |
|
ВНИИстройдормаш |
Краны (стреловые самоходные, краны-манипуляторы |
123424. Москва, Волоколамское ш., 73 |
|
СКТБ башенного краностроения |
Краны башенные, краны-лесопогрузчики, переставные и мачтовые краны, стреловые на рельсовом ходу |
129301, Москва, ул. Касаткина, 11 |
|
ВКТИмонтажстроймеханизация ВНИИ Ржевбашкран |
Краны специальные монтажные Краны башенные (по номенклатуре АО “Высота”) |
113114. Москва, Кожевнический пер., 4/5 172350, Ржев-6, Тверская обл. |
ПРИЛОЖЕНИЕ 4
(к стр.2.25)

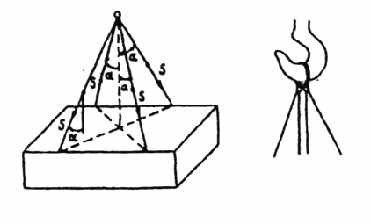

ОПРЕДЕЛЕНИЕ НАТЯЖЕНИЯ В ВЕТВИ СТРОПОВ
Груз массой Q т подвешивается к крюку с помощью п ветвей стропового каната или цепи, наклоненных под углом а к вертикали.
При известной массе груза Q т натяжение S кН, возникающее в каждой ветви, определяется по формуле
где коэффициент М при а=0, 30 и 45 ° будет равен соответственно 1, 1,15 Iи 1,42.
ПРИЛОЖЕНИЕ 5
(к ст. 3.22)
ФОРМА ПАСПОРТА КРАНА
Паспорт издается в жидкой обложке на листах формата 210х297 мм Формат паспорта типографского издания 218х296 мм
Обложка паспорта
_____________________________________________________________
_____________________________________________________________
(наименование крана)
_____________________________________________________________
(индекс крана)
ПАСПОРТ*
_____________________________________________________________
(обозначение паспорта)
__________
* Настоящий паспорт является образцом на основании которого изготовитель должен составить паспорт применительно к типу выпускаемых им кранов по нормативной документации головной организации, включив в него из перечня сведений, содержащихся в настоящем образце, только те, которые относятся к данному типу крана. При необходимости в паспорт включаются дополнительные сведения, характеризующие специфику выпускаемого крана. Паспорт заполняется на русском языке.
Титульный лист
Кран подлежит регистрации в органах госгортехнадзора до пуска в работу (надпись делается только для кранов, подлежащих регистрации)
Место товарного знака (эмблемы) предприятия
_____________________________________________________________
(наименование изготовителя)
_____________________________________________________________
(наименование, тип крана)
_____________________________________________________________
(индекс крана)
ПАСПОРТ
_____________________________________________________________
(обозначение паспорта)
_____________________________________________________________
(регистрационный номер)
При передаче крана другому владельцу или сдаче краха в аренду с передачей функций владельца вместе с краном должен быть передан настоящий паспорт.
Оборот титульного листа
ВНИМАНИЮ ВЛАДЕЛЬЦА КРАНА!
1. Паспорт должен постоянно находиться у владельца крана или в организации (на предприятии, в кооперативе, акционерном обществе, товариществе, у частного лица), получившей край в аренду вместе с функциями владельца.
2. Разрешение на работу крана должно быть получено в порядке, установленном Правилами устройства и безопасной эксплуатации грузоподъемных. кранов.
3 . Перечень разрешений органов госгортехнадзора на отступление от требований Правил (копии) должен быть приложен к паспорту.
4.__________________________________________________ ___ ____
(другие сведения, на которые необходимо обратить особое внимание
___________________________________________________________
владельца крана)
Стр. 1
Место
для чертежа общего вида крана в
рабочем положении с указанием
основных размеров
формат 210х297 (218Х290) мм
Стр. 7.
Разрешение (лицензия) на изготовление № ________ от “__”___________19__ г.
___________________________________
(наименование и адрес органа
___________________________________
госгортехнадзора, выдавшего разреше-
___________________________________
ние на изготовление крана)
1. Общие сведения
1.1. Изготовитель и его адрес _____________________________
1.2. Тип крана _________________________________________
1.3. Индекс крана ______________________________________
(указывается его исполнение)
1.4. Заводской номер ___________________________________
1.5. Год изготовления __________________________________
1.6. Назначение крана _______________________________ ___
______________________________________________________
1.7. Группа классификации (режима) крана _______________
1.7.1. Группа классификации (режима) механизмов: _________
главного подъема _______________ ________________
вспомогательного подъема _______________________
изменения вылета _______________________________
передвижения крана __________________ ___________
передвижения тележки _________________________ __
поворота ___________________________________ ____
1.8. Тип привода ____________________________________ ___
(для стреловых самоходных кранов указывается тип привода механизма передвижения и механизмов, расположенных на поворотной платформе)
1.9. Окружающая среда, в которой может эксплуатироваться кран:
температура
_________________
°
С
относительная влажность воздуха __________________
взрывоопасность ________________________________
пожароопасность ________________________________
другие характеристики среды по необходимости _____
_______________________________________________
1.10. Допустимая скорость ветра, м/с:
для рабочего состояния (с учетом порывов ветра), соответствующая порогу срабатывания анемометра, установленного на кране __ _________ __________________
для рабочего состояния крана, не оборудованного анемометром, на высоте 10 м _____________________________ _________
для нерабочего состояния крана на высоте 10 м_ _________
___________________________________________________
(для модульных кранов приводятся дымные для конкретных исполнений)
1.11. Допускаемый уклон площадки для установки стрелового самоходного крана. % (град):
при работе на выносных опорах ___________________
при работе бед выносных опор ____________________
1.1 2 . Требования к площадке, на которой допускается передвижение крана с грузом:
давление на грунт (удельное), Па (кг/см2 ) ___________
уклон. % (град) _____________________________ ____
1.13 Ограничение одновременного выполнения рабочих операций
______________________________________________________
______________________________________________________
1. 14. Род электрического тока, напряжение и число фаз:
цепь силовая ___________ _________________________ ____
цепь управления _____________________________________
цепь рабочего освещения__ _________________ ___________
цепь ремонтного освещения ___________________________
1.15. Основные технические нормы, правила и инструкции госгортехнадзора, международные и национальные стандарты, в соответствии с которыми изготовлен кран (обозначение и наименование) ____________ _____________________________
______________________________________________________
_______________________________________________________
Основные технические данные и характеристики крана
2.1. 0сновные характеристики крана*:
грузоподъемность максимальная главного подъема, т __________
грузоподъемность максимальная вспомогательного подъема, т __
______ __________________________________________________
грузоподъемность при максимальном вылете, т __________
максимальный грузовой момент, т · м ___________________
высота подъема максимальная, м ______________________
высота подъема при максимальном вылете, м ___________
глубина опускания максимальная, м ___ ________________
вылет максимальный, м ______________________________
вылет при максимальной грузоподъемности, м __________
вылет минимальный, м _______________________________
пролет крана, м _____________________________________
вылет консолей, м _______________________________ _ ___
2.2. Грузовысотные характеристики (составляются для всех комбинаций условий работы и исполнении крана, при которых предусмотрена его эксплуатация)
Грузовые характеристики
Место для таблиц, графиков и диаграмм грузовых характеристик крана
Высотные характеристики
Место для таблиц, графиков и диаграмм высоты подъема
2.2.1. Максимальная масса груза, с которой допускается выдвижение секции стрелы, т (указывается конструкция стрелы: телескопическая, телескопическая с удлинителем, с механическим выдвижением, а также для работы на выносных опорах или без них) ______________________
__________________________ ___________________________________
_________
* Для модульных кранов приводится данные для конкретных исполнений, для стреловых самоходных кранов — для основной стрелы.
2.2.2. Максимальная масса груза, с которой допускается передвижение стрелового самоходного крана, т (указываются состояние площадки. скорость передвижения, положение стрелы относительно оси движения)____________________________________________
2.3. Геометрические параметры крана:
база, м _____________________________________________
база выносных опор, м ________________________________
колея, м ___________________________________________ _
задний габарит, м ________________________________ ____
(указывается при вдвинутом и выдвинутом противовесе)
радиус поворота, м___________________________________
наименьший радиус закругления криволинейного участка рельсового пути, м _________
Место для схемы крана и таблиц со значениями основных размеров крана и параметров его маневренности*
2. 4 . Скорость ______________________________________ ____
(для механизмов, имеющих несколько скоростей, указываются все их значения или диапазон их изменения)
Скорость подъема опускания и посадки груза, м/с (м/мин)
|
Кратность полиспаста |
Скорость главного подъема |
Скорость вспомогательного подъема |
||||
|
|
номинальная |
увеличенная ** |
посадки |
номинальная |
увеличенная ** |
посадки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
________
* Для стреловых самоходных кранов выполняется обязательно.
** Указать условия, при которых допускается (или обеспечивается) работа с увеличенной скоростью
Скорость передвижения, м/с (м/мин или км/ч):
крана с грузом на крюке ____ _________________________
крана без груза (рабочая)_____________________________
крана транспортная (своим ходом)_____________________
(указывается диапазон скоростей от минимума до максимума)
крана транспортная (на буксире)_______________________
грузовой тележки с грузом максимальной массы__________
выдвижения / втягивания секция стрелы_________________
изменения вылета (средняя) ___________________________
Частота вращения, рад/с (об/мин) ___________________________
(указывается для всех исполнений рабочего оборудования )
2.5. Время полного изменения вылета (для основной стрелы):
от максимального до минимального, с(мин) _____________
от минимального до максимального, с (мни) _____________
2.6. Угол поворота, рад(град) _____________________________
2.7. Преодолеваемые уклон пути, рад(град)____ ______________
(указывается для всех вариантов транспортирования или их диапазон)
2.8. Место управления: _____________________________ _____
при работе _____ _____________________________________
при монтаже и испытании _____________________________
при передвижении стрелового самоходного крана:
в рабочем режиме _______ _____________________________
в транспортном режиме ______________________________
выносными опорами _______________ _________________
2.9. Способ управления (указываются способы управления: механический, электрический, гидравлический. пневматический и т.п., применительно к конкретному механизму или группе механизмов)
_________________________________________________________
Способ токоподвода к крану и механизмам _____________
Характеристики устойчивости _______________________
|
Грузовой момент, кН · М ( m· м) |
Грузовая устойчивость |
Собственная устойчивость |
|
Удерживающий Му ,* (при вылете), м |
|
|
|
Опрокидывающий М0 * (при вылете), м |
|
|
2.12. Масса крана и его основных частей, т:
конструктивная масса крана (для стрелового самоходного крана указывается с основной стрелой) ________________________ ____
масса крана общая (для стрелового самоходного крана указывается с основной стрелой в полностью заправленном состоянии) ________________ __________________________
масса противовеса ______________________________ _____
масса балласта ____________________________________ __
масса основных сборочных частей крана, перевозимых отдельно
___________________________________________________
масса крана в транспортном положении ________________
2.13. Расчетная нагрузка ходового колеса на рельс, кН (тс) ____
2.14. Нагрузки осей шасси в транспортном положении на основание
|
Исполнение крана |
Нагрузка, кН (тс) |
||
|
|
общая |
передней оси |
задней оси |
|
|
|
|
|
_________
* Указывается значение моментов, характеризующих грузовую и собственную устойчивость для рабочего оборудования и при положении стрелы (вылете) М, когда отношение моментов наиболее близко к единице.
2.15. Среднее удельное давление на грунт, Па (для гусеничных кранов)__________________
2.16. Прочие сведения по необходимости (например, данные по металлу, чертежи балласта и др.) ____________________________
Технические данные и характеристики сборочных узлов и деталей
3.1. Двигатели силовых установок и механизмов
3.1.1. Двигатели внутреннего сгорания (значения параметров на уровне моря);
назначение_________________________________________
тип и условное обозначение ________ _____ _____________
номинальная мощность, кВт (л. с.) ____________ ________ _
частота вращения, рад/с (об/мин) ______________________ _
максимальный крутящий момент, Н · м (кгс · м) ___________ _
частота вращения рад/с (об/мин) ______________________ _
удельный расход топлива, г/кВ · ч ______________________ _
пусковое устройство: тип и условное обозначение ________
мощность, кВт (л. с.) ________________________________
воздушный фильтр, тип ______________________________
вместимость топливного бака, л _________ ______________
аккумуляторные батареи: тип и условное обозначение ____
напряжение, Р ___________ ________________
номинальная емкость, Ф _________ _________
количество ____________________ __________
удельный расход энергии на час работы крана, кВт · ч/ч ____
___________________________________________________
вид соединения двигателя с трансмиссией:
тип ________ ________ ____________________
обозначение _____________________________
счетчик моточасов, обозначение ____________________ _____
3.1 . 2. Генераторы и электродвигатели
|
Параметры |
электродвигатели силовой установки |
Генераторы |
Электродвигатели привода механизма |
|
Назначение (механизм, на котором установлен двигатель |
|
|
|
|
Тип и условное обозначение |
|
|
|
|
Род тока |
|
|
|
|
Напряжение, В |
|
|
|
|
Номинальный ток, А |
|
|
|
|
Частота, Гц |
|
|
|
|
Номинальная мощность, кВт Частота вращения, рад/с (об/мни) ПВ, % за 10 мин |
|
|
|
|
Исполнение (нормальное, влагозащищенное, взрыво-, пожарозащищенное, морское к т.п.) |
|
|
|
|
Степень защиты по ГОСТ 17494 |
|
|
|
|
Вид соединения двигателя с трансмиссией: |
|
|
|
|
наименование |
|
|
|
|
тип и обозначение |
|
|
|
3.1.3. Суммарная номинальная мощность электродвигателя, кВт ___
________ __________________________________________________
3.1.4. Гидронасосы к гидромоторы
|
Параметры |
Гидронасосы |
Гидромоторы |
|
Назначение |
|
|
|
Количество |
|
|
|
Тип и условное обозначение |
|
|
|
Предельный момент, Н · м (для гидромотора) |
|
|
|
Номинальная потребляемая мощность, кВт (для гидронасосов) |
|
|
|
Номинальное давление рабочей жидкости—дав ление нагнетания, Па (кгс/см2 ) |
|
|
|
Номинальная
производительность (расход), |
|
|
|
Частота вращения, рад/с (об/мин) |
|
|
|
Направление вращения |
|
|
3.1.5. Гидроцилиндры:
назначение _______________________________________
количество ____________________________________ ____
тип и условное обозначение ________________________ _
диаметр цилиндра, мм ______________________________
ход поршня, м _____________________________________
усилие, кН (тс) ____________________________________
номинальное давление рабочей жидкости—давление нагнетания, Па (кгс/см2 ) __ ______________________ ____
марка жидкости ___________________________________
3 . 2. Схемы ____________________________________________
3.2.1. Схема электрическая принципиальная
Место для схемы
3.2.1.1. Перечень элементов электрооборудования
|
Обозначение по схеме |
Наименование и краткая техническая характеристика |
Тип |
Количество |
Примечание |
|
|
|
|
|
|
3.2.1.2. Электромонтажные чертежи
Место для электромонтажного чертежа
3.2.2. Схема гидравлическая принципиальная
Место для схемы
3.2.2.1. Перечень элементов гидрооборудования
|
Обозначение по схеме |
Наименование и краткая техническая характеристика |
Тип |
Количество |
Примечание |
|
|
|
|
|
|
3 . 2.3. Схема пневматическая принципиальная
Место для схемы
3.2.3.1. Перечень элементов пневмооборудования
|
Обозначение по схеме |
Наименование и краткая техническая характеристика |
Тип |
Количество |
Примечание |
|
|
|
|
|
|
3.2.4. Схема кинематическая (в кинематической схеме указывается схема установки подшипников, список которых оформляется как спецификация к схеме)
Место для схемы
3.2.4.1. Характеристика зубчатых передач
|
Номер позиции по схеме |
Обозначение по чертежу |
Наименование деталей |
Модуль, мм |
Количество зубьев |
Материал, марка |
Термообработка (твердость зубьев) |
|
|
|
|
|
|
|
|
3.2.4.2. Характеристика звездочек цепных передач
|
Номер позиции по схеме |
Обозначение по чертежу |
Наименование деталей |
Модуль, мм |
Количество зубьев |
Материал, марка |
Термообработка (твердость зубьев) |
|
|
|
|
|
|
|
|
3.2.4.3. Характеристика редукторов
|
Номер позиции на схеме |
Наименование, тип |
Обозначение по чертежу |
Передаточное число |
|
|
|
|
|
3.2.4.4. Характеристика тормозов:
механизм, на котором установлен тормоз _______________
количество тормозов _________________________________
тип, система (автоматический, управляемый, нормально открытый или закрытый, колодочный, дисковый и т. п.)
____________________________________________________
диаметр тормозного шкива, диска, мм ___________________
коэффициент запаса торможения:
грузовой лебедки ________________ ____________
стреловой лебедки ___________________ ________
привод тормоза:
тип________________________________________
усилие, Н ___________ _______________________
ход исполнительного органа, мм _______________
путь торможения механизма __________________
3.2.5. Схемы запасовки и характеристика канатов и цепей (схемы запасовки грузовых полиспастов главного и вспомогательного подъема, полиспастов подъема стрелы, гуська и др.; на схемах указываются размеры барабанов, блоков и способы крепления канатов и цепей)
Место для схем
