РСН 62-86, часть 4
Приложение 6
ОБРАЗЕЦ ЗАДАНИЯ НА РАЗРАБОТКУ ГЕНЕРАЛЬНЫХ СХЕМ
Утверждаю
______________________
(должность, наименование министерства, ведомства, заказчика)
_______________________
подпись фамилия, инициалы
«____» _________ 198__г.
ЗАДАНИЕ
________________________________________________________________________________
(наименование генеральной проектной организации)
на разработку генеральной схемы размещения предприятий и объектов автосервиса на автомобильной дороге ______________________________________________________________
_______________________________________________________________________________
(наименование автомобильной дороги)
|
1. Наименование генеральной схемы |
_______________________________________________ (наименование генеральной схемы по плану разработки генеральных схем размещения предприятий и объектов автосервиса на автомобильных дорогах общегосударственного и республиканского значения в РСФСР |
|
2. Основание для проектирования |
План разработки генеральных схем размещения предприятий и объектов автосервиса на автомобильных дорогах общегосударственного и республиканского значения в РСФСР, утвержденный (кем, когда, № документа) |
|
3. Исходные данные для проектирования |
Существующее размещение на автомобильной дороге предприятий и объектов автосервиса и их мощности. Показатели интенсивности движения автомобилей по автомобильной дороге и пассажиропотоков на автобусных маршрутах по фактическим данным .... года и на перспективный .... год |
|
4. Состав службы сервиса |
Автовокзалы, пассажирские и грузовые автостанции, станции технического обслуживания транспортных средств, принадлежащих гражданам; контрольно-диспетчерские пункты, транспортно-экспедиционные предприятия, автогостиницы, мотели, кемпинги, предприятия общественного питания и торговли, автозаправочные станции, площадки отдыха, автобусные остановки, отдельно стоящие общественные туалеты, моечные пункты, подъезды к комплексам, предприятиям и объектам службы сервиса, с благоустройством их территории |
|
5. Мероприятия по снижению стоимости строительства и обеспечению экономической эффективности капиталовложений |
Предусмотреть возможное объединение (блокировку) сооружений разного назначения, размещаемых в одном пункте. Во всех сблокированных предприятиях автосервиса предусмотреть туалеты. Моечные пункты организовать при станциях технического обслуживания, автозаправочных станциях, грузовых автопредприятиях |
|
6. Долевое участие |
Определить долевое участие заинтересованных министерств и ведомств в строительстве комплексов |
|
7. Необходимость выделения очередей |
Выделить предприятия и объекты службы сервиса первоочередного строительства |
|
8. Источник финансирования |
Госбюджет |
|
9. Срок окончания разработки |
_______________________________________________ (месяц, год) |
|
10. Особые требования |
Провести обследование существующих предприятий и объектов автосервиса на автомобильной дороге с определением возможности использования их мощностей а также возможности их реконструкции |
Заказчик фамилия, инициалы
_______________________________________________________________________________
(должность, наименование организации-заказчика, подпись)
"___"__________19___ г. печать
СОГЛАСОВАНО:
_______________________________________________________________________________
(должность, наименование проектной организации)
______________________________________________________________фамилия, инициалы
"___"__________19___ г. печать
Примечание.
Вместе с утвержденным заданием на разработку генеральной схемы заказчик выдает проектной организации данные по интенсивности движения автомобилей по дороге и пассажиропотоков на автобусных маршрутах по текущему году, а также сведения о намечаемых изменениях трассы автомобильной дороги в пределах перспективного года разрабатываемой генеральной схемы или поручает эти работы проектной организации по дополнительному договору за счет основной деятельности.
Приложение 7
ТАБЛИЦА ОРИЕНТИРОВОЧНЫХ ПЛОЩАДЕЙ ОТВОДА УЧАСТКОВ ПОД СТРОИТЕЛЬСТВО ПРЕДПРИЯТИЙ И ОБЪЕКТОВ АВТОСЕРВИСА КАК ОТДЕЛЬНО СТОЯЩИХ, ТАК И ДЛЯ ОСНОВНЫХ СОЧЕТАНИЙ КОМПЛЕКСОВ
|
№ п/п |
Наименование |
Ориентировочная площадь участка, га |
|
1 |
2 |
3 |
|
1. |
АЭС на 500 заправок со стоянкой |
0,80 |
|
2. |
АЭС на 1000 заправок со стоянкой |
1,10 |
|
3. |
Автопавильон на 10 пасс. |
0,08 |
|
4. |
Автопавильон на 20 пасс. |
0,10 |
|
5. |
СТО легковых автомобилей до 5 постов |
0,13 на один пост |
|
6. |
СТО легковых автомобилей от 5 до 8 постов |
0,17 на один пост |
|
7. |
ПАС вместимостью 10 чел. |
0,45 |
|
8. |
ПАС вместимостью 25 чел. |
0,65 |
|
9. |
ПАС вместимостью 50 чел. |
0,75 |
|
10. |
ПАС вместимостью 75 чел. |
0,90 |
|
11. |
Площадка-стоянка на пять автомобилей |
0,03 ¾ 0,08 |
|
12. |
Площадка-стоянка на пять автопоездов |
0,07 |
|
13. |
К.Д.П. (тип 5а) |
0,10 |
|
14. |
Пункт ГАИ |
0,10 |
|
15. |
Притрассовая площадка отдыха, осмотровая эстакада, туалет (тип 1-А) |
0,01 ¾ 0,04 |
|
16. |
Притрассовая площадка отдыха, предприятия торговли и общественного питания, туалет (тип 1-Б) |
0,7 ¾ 1,0 |
|
17. |
АЗС, туалет, предприятия торговли и общественного питания (тип 2-А) |
1,50 |
|
18. |
АЗС, СТО, предприятия торговли и общественного питания, моечный пункт, комнаты отдыха (тип 2-Б) |
3,50 |
|
19. |
Кемпинг, АЗС, СТО, туалет, медицинский пункт, моечный пункт, предприятия торговли и общественного питания, площадка-стоянка (тип 3-А) |
5,00 |
|
20. |
Мотель, кемпинг, площадка-стоянка, туалет, предприятия торговли и общественного питания, АЗС, СТО, моечный пункт, медицинский пункт (тип 3-Д) |
9,5 |
|
21. |
Пассажирская автостанция, площадка-стоянка, предприятия торговли и общественного питания, комнаты отдыха, пост ГАИ (тип 4-А) |
0,45 ¾ 0,9 |
|
22. |
Автовокзал, площадка-стоянка, предприятия торговли и общественного питания, медицинский пункт, пикет милиции (тип 4-Б) |
1,8 |
|
23. |
Грузовая автостанция, площадка-стоянка, моечный пункт, комната отдыха, медицинский пункт, туалет (тип 5-Б) |
2,0 ¾ 4,0 |
|
Примечания: 1. При определении ориентировочной площади под комбинации отдельных комплексов, не приведенных в данной таблице, следует набирать ее по отдельным комплексам с учетом необходимых блокировок зданий, обеспечения потребных санитарных и пожарных разрывов между зданиями и п.п. 2-4 настоящих примечаний. 2. При водоснабжении комплекса от проектируемой артезианской скважины добавлять 1 га к указанной площади. 3. При сбросе канализационных стоков на проектируемые очистные сооружения к указанной площади добавлять 0,4 ¾ 1,0 га в зависимости от типа очистных сооружений. 4. При проектировании котельной к площади комплекса добавлять от 0,4 до 0,7 га. |
||
Приложение 8

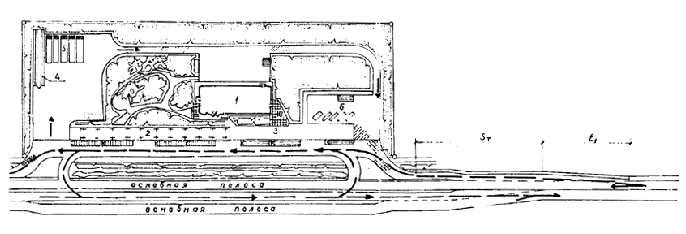

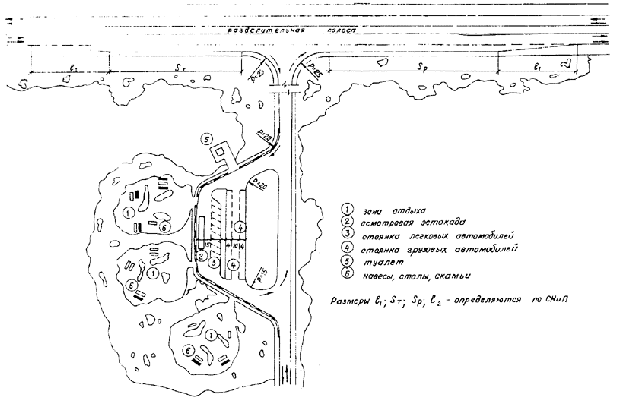

Рис. 1 Пример (схема) размещения площадки для отдыха на дорогах I категорий
¬ зона отдыха
осмотровая эстакада
® стоянка легковых автомобилей
¯ стоянка грузовых автомобилей
° туалет
± навесы, столы, скамьи
Размеры l 1 , l 2 , S т , S р определяются по СНиП

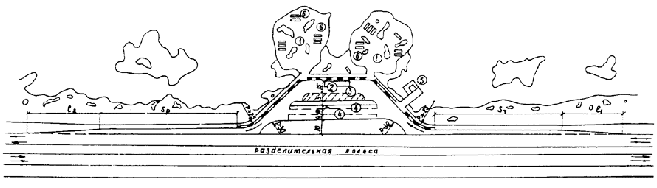

Рис. 2 Пример (схема) расположения площадок для отдыха на съездах с дорог I категории
Рис. 3. Примеры стоянок автомобилей на дорогах II - IV категорий

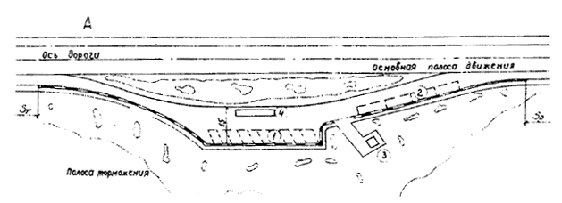

А Площадка кратковременного отдыха на перегоне;
¬ стоянка легковых автомобилей
стоянка грузовых автомобилей
Размеры S т , S р определяются по СНиП
Б Площадка-стоянка у общественных мест.
® туалет
¯ осмотровая эстакада
Рис 4 Пример (cxe ма) размещения автозаправочной станции на дороге II категории при интенсивности движения до 4000 авт/сутки на дороге III категории
Размеры l 1 , l 2 , S т , S р Z ст ¾ определяются по СНиП

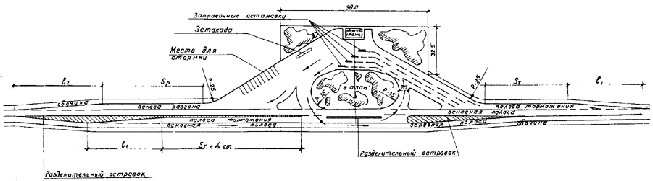

Рис. 5. Пример ( схема) размещения площадок различных сооружений на общих с автобусной остановкой полосах торможения и разгона (на дорогах любой категории)
Размеры l 1 , l 2 , S т , S р определяются по СНиП

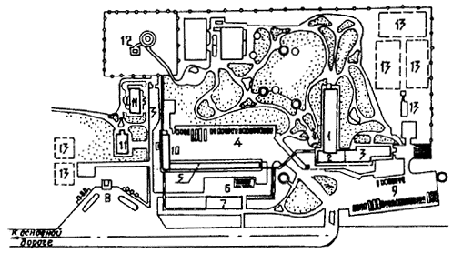

Рис. 6. Транзитный мотель с гостиницей традиционной планировки (типовой проект, Ленинградский филиал Гипроавтотранса).
Схема генерального плана.
1. ¾ спальный корпус на 100 мест (2 этажа, 50 номеров), 2 ¾ вестибюль и администрация, 3 ¾ столовая на 100 мест, 4 ¾ внутренняя стоянка
автомобилей для проживающих в мотеле, 5 ¾ гараж теплый, 6 ¾ эстакада для осмотра и мойки автомобилей, 7 ¾ станция обслуживания автомобилей
8 ¾ автозаправочная станция, 9 ¾ наружная стоянка для автомобилей посетителей столовой, 10 ¾ котельная, прачечная, 11 ¾ жилые дома персонала,
12 ¾ артскважина, 13 ¾ очистные сооружения сточных вод.
Примечание: примыкание подъезда к основной дороге выполняется в соответствии с требованиями СНиП 2.05.02-5
Рис.7. Пассажирская автостанция вместимостью 50 человек (типовой проект, Ленинградский филиал Гипроавтотранса).
Схема генерального плана
1 ¾ здание автостанции; 2 ¾ перрон отправления под навесом; 3 ¾ перрон прибытия; 4 ¾ эстакада для осмотра автобусов;
5 ¾ стоянка автобусов между рейсами; 6 ¾ стоянка легковых автомобилей
Размеры l 1 , S т ¾ определяются по СНиП

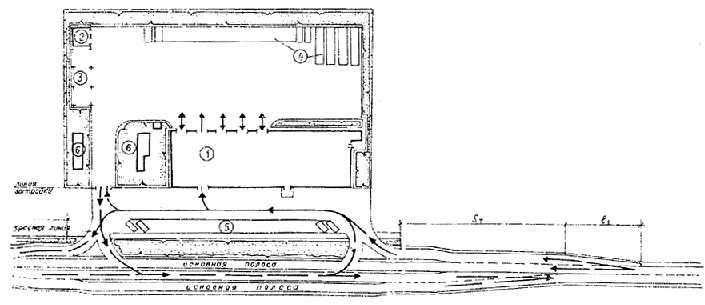

Рис. 8. Станция обслуживания автомобилей на 8 постов (дорожная) (типовой проект, Ленинградский филиал Гипроавтотранса).
Схема генерального плана
1 ¾ здание станции; 2 ¾ гараж; 3 ¾ внутренняя стоянка отремонтированных автомобилей под навесом; 4 ¾ внутренняя
стоянка автомобилей, ожидающих ремонта; 5 ¾ внешняя стоянка автомобилей; 6 ¾ очистные сооружения.
Размеры l 1 , S т ¾ определяются по СНиП

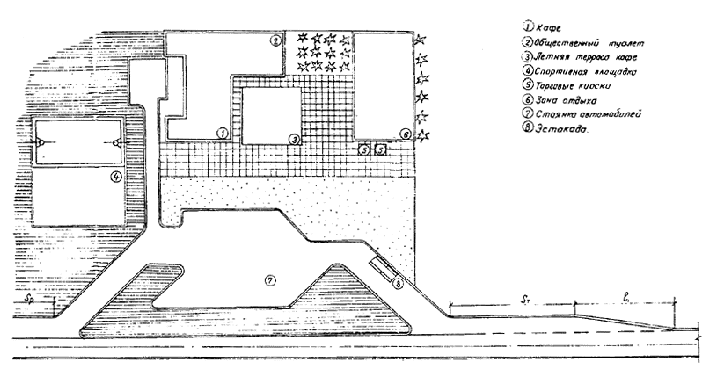

Рис. 9. Пример притрассовой площадки отдыха (комплекс типа 1-Б)
¬ Кафе
Общественный туалет
® Летняя терраса кафе
¯ Спортивная площадка
° Торговые киоски
± Зона отдыха
² Стоянка автомобилей
³ Эстакада
Размеры l 1 , l 2 , S т , S р определяются по СНиП

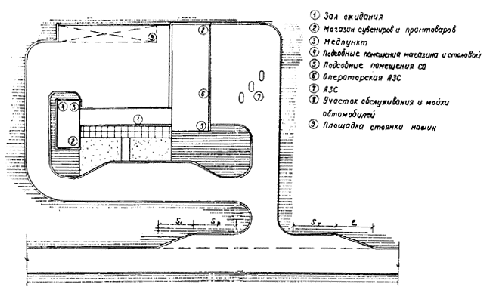

Рис. 10. Пример размещения АЗС совместно со станцией обслуживания
1. Столовая расположена на 2-ом этаже магазина.
2. Комнаты отдыха расположены на 2-ом этаже зала ожидания.
Размеры l 1 , l 2 , S т , S р определяются по СНиП

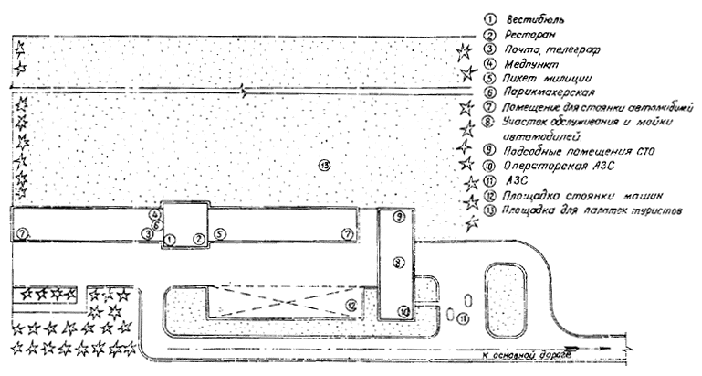

Рис. 11 Пример размещения мотеля с кемпингом (комплекс типа 3-Б)
Гостиница расположена над помещениями для стоянки автомобилей.
