ГОСТ 19804.2-79 (1995), часть 2
Таблица 3
Выборка стали на сваи марок СНпр3-30 ¸ СНпр15-40
|
|
Арматурная сталь |
|
||||||||
|
Марка сваи |
по ГОСТ 7348-81 класс Вр-II |
по ГОСТ 6727-80, класс В-I |
по ГОСТ 5781-82, класс A-I |
Всего масса, кг |
||||||
|
|
Диа- метр, мм |
Масса,кг |
Диа- метр, мм |
Масса,кг |
Диа- метр, мм |
Масса, кг |
Диа- метр, мм |
Масса, кг |
Итого, кг |
|
|
СНпр3-30 |
|
2,0 |
|
6,7 |
|
|
|
|
|
10,7 |
|
СНпр3,5-30 |
|
2,3 |
|
6,9 |
|
|
|
|
|
11,2 |
|
СНпр4-30 |
|
2,6 |
|
7,2 |
|
|
|
|
|
11,8 |
|
СНпр4,5-30 |
|
2,9 |
|
7,5 |
|
2,0 |
- |
- |
2,0 |
12,4 |
|
СНпр5-30 |
|
3,2 |
|
7,7 |
|
|
|
|
|
12,9 |
|
СНпр5,5-30 |
|
3,5 |
|
8,0 |
|
|
|
|
|
13,5 |
|
СНпр6-30 |
|
3,9 |
|
8,3 |
|
|
|
|
|
14,2 |
|
СНпр7-30 |
|
4,5 |
|
8,8 |
|
1,0 |
|
|
3,2 |
16,5 |
|
СНпр8-30 |
|
5,1 |
|
9,2 |
|
|
12 |
2,2 |
3,3 |
17,6 |
|
СНпр9-30 |
|
11,4 |
|
9,9 |
|
|
|
|
|
24,6 |
|
СНпр10-30 |
|
12,6 |
|
10,3 |
|
|
|
|
|
27,0 |
|
СНпр11-30 |
5 |
13,9 |
5 |
10,8 |
10 |
|
14 |
3,0 |
4,1 |
28,8 |
|
СНпр12-30 |
|
22,6 |
|
11,4 |
|
|
|
|
|
38,1 |
|
СНпр13-30 |
|
24,5 |
|
14,6 |
|
|
|
|
|
43,2 |
|
СНпр14-30 |
|
35,1 |
|
15,3 |
|
|
16 |
4,0 |
5,1 |
55,5 |
|
СНпр15-30 |
|
47,0 |
|
16,1 |
|
|
|
|
|
68,2 |
|
СНпр8-35 |
|
5,1 |
|
10,6 |
|
1,1 |
14 |
3,2 |
4,3 |
20,0 |
|
СНпр9-35 |
|
11,5 |
|
11,3 |
|
|
|
|
|
27,1 |
|
СНпр10-35 |
|
12,7 |
|
11,9 |
|
|
|
|
|
29,9 |
|
СНпр11-35 |
|
13,9 |
|
12,4 |
|
|
16 |
4,2 |
5,3 |
31,6 |
|
СНпр12-35 |
|
22,7 |
|
13,2 |
|
|
|
|
|
41,2 |
|
СНпр13-35 |
|
24,6 |
|
16,9 |
|
|
|
|
|
48,0 |
|
СНпр14-35 |
|
35,2 |
|
17,9 |
|
|
18 |
5,4 |
6,5 |
59,6 |
|
СНпр15-35 |
|
47,1 |
|
18,8 |
|
|
|
|
|
72,4 |
|
СНпр13-40 |
|
24,7 |
|
20,3 |
|
|
|
|
|
53,5 |
|
СНпр14-40 |
|
35,4 |
|
21,4 |
|
1,3 |
20 |
7,2 |
8,5 |
65,3 |
|
СНпр15-40 |
|
47,3 |
|
22,5 |
|
|
|
|
|
78,3 |
Таблица 4
Выборка стали на сваи марок СН9-30 ¸ СН20-40
|
|
Арматурная сталь |
|
||||||||||
|
Марка |
по ГОСТ 5781-82 |
по ГОСТ 6727-80, |
Всего |
|||||||||
|
сваи |
Класс A-IV |
Класс A-V |
Класс A-I |
класс B-I |
масса |
|||||||
|
|
Диа- метр, мм |
Масса, кг |
Диа- метр, мм |
Масса, кг |
Диа- метр, мм |
Масса, кг |
Диа- метр, мм |
Масса, кг |
Итого, кг |
Диа- метр, мм |
Масса, кг |
кг |
|
CH9-30 |
|
22,8 |
- |
- |
|
1,3 |
12 |
2,2 |
3,3 |
|
9,9 |
36,0 |
|
CH10-30 |
10 |
25,3 |
- |
- |
|
|
|
|
|
|
10,3 |
39,7 |
|
CH11-30 |
|
27,8 |
- |
- |
|
|
14 |
3,0 |
4,1 |
|
10,8 |
42,7 |
|
CH12-30 |
|
|
|
32,2 |
|
|
|
|
|
|
11,4 |
45,7 |
|
CH13-30 |
- |
- |
10 |
32,7 |
|
|
|
|
|
|
14,6 |
51,4 |
|
CH14-30 |
|
|
|
35,2 |
|
|
|
4,0 |
5,1 |
|
15,3 |
55,6 |
|
CH15-30 |
|
|
12 |
54,2 |
|
|
|
|
|
|
16,1 |
75,4 |
|
CH10-35 |
10 |
25,4 |
- |
- |
10 |
1,1 |
16 |
|
|
5 |
11,9 |
42,6 |
|
CH11-35 |
|
27,9 |
|
|
|
|
|
4,2 |
5,3 |
|
12,4 |
45,6 |
|
CH12-35 |
|
|
10 |
30,4 |
|
|
|
|
|
|
13,2 |
48,9 |
|
CH13-35 |
|
|
|
32,8 |
|
|
|
|
|
|
16,9 |
56,2 |
|
CH14-35 |
|
|
12 |
50,8 |
|
|
18 |
5,4 |
6,5 |
|
17,9 |
75,2 |
|
CH15-35 |
- |
- |
|
54,3 |
|
|
|
|
|
|
18,8 |
79,6 |
|
CH16-35 |
|
|
14 |
78,8 |
|
|
|
|
|
|
19,7 |
105,0 |
|
CH17-35 |
|
|
|
109,2 |
|
|
|
|
|
|
20,6 |
137,7 |
|
CH18-35 |
- |
- |
16 |
115,5 |
|
|
20 |
6,8 |
7,9 |
|
21,5 |
144,9 |
|
CH19-35 |
|
|
|
121,8 |
|
|
|
|
|
|
22,5 |
152,2 |
|
CH20-35 |
|
|
18 |
162,2 |
|
|
|
|
|
|
23,4 |
193,5 |
|
CH13-40 |
12 |
47,4 |
- |
- |
|
|
|
|
|
|
20,3 |
76,2 |
|
CH14-40 |
- |
- |
12 |
51,0 |
10 |
|
20 |
7,2 |
8,5 |
|
21,4 |
80,9 |
|
CH15-40 |
14 |
74,2 |
- |
- |
|
|
|
|
|
5 |
22,5 |
105,2 |
|
CH16-40 |
|
|
14 |
79,0 |
|
1,3 |
|
|
|
|
23,5 |
112,6 |
|
CH17-40 |
|
|
16 |
109,5 |
|
|
22 |
8,8 |
10,1 |
|
24,6 |
144,2 |
|
CH18-40 |
- |
- |
|
115,8 |
|
|
|
|
|
|
25,7 |
151,6 |
|
CH19-40 |
|
|
18 |
154,6 |
|
|
25 |
11,4 |
12,7 |
|
26,8 |
194,1 |
|
CH20-40 |
|
|
|
162,6 |
|
|
25 |
|
|
|
27,9 |
203,2 |
Таблица 5
Выборка стали на сваи марок СНк11-30 ¸ СНк20-40
|
|
Арматурная сталь |
|
||||||||
|
Марка сваи |
по ГОСТ 13840-68, класс К-7 |
по ГОСТ 6727-80, класс В-I |
по ГОСТ 5781-82, класс A-I |
Всего масса, кг |
||||||
|
|
Диа- метр, мм |
Массакг |
Диа- метр, мм |
Массакг |
Диа- метр, мм |
Массакг |
Диа- метр, мм |
Массакг |
Итогокг |
|
|
СНк11-30 |
|
18,1 |
|
10,8 |
|
|
|
|
|
33,0 |
|
СНк12-30 |
9 |
19,7 |
|
11,4 |
|
|
14 |
3,0 |
4,1 |
35,2 |
|
СНк13-30 |
|
21,3 |
|
14,6 |
|
|
|
|
|
40,0 |
|
СНк14-30 |
|
22,9 |
|
15,3 |
|
|
|
4,0 |
5,1 |
43,3 |
|
СНк15-30 |
12 |
43,6 |
|
16,1 |
|
|
16 |
|
|
64,8 |
|
СНк10-35 |
|
16,6 |
|
11,9 |
|
|
|
|
|
33,8 |
|
СНк11-35 |
9 |
18,2 |
|
12,4 |
|
|
|
4,2 |
5,3 |
35,9 |
|
СНк12-35 |
|
19,8 |
|
13,2 |
|
|
|
|
|
38,3 |
|
СНк13-35 |
|
21,4 |
|
16,9 |
|
1,1 |
|
|
|
44,8 |
|
СНк14-35 |
|
23,0 |
|
17,9 |
|
|
18 |
5,4 |
6,5 |
47,4 |
|
СНк15-35 |
12 |
43,7 |
5 |
18,8 |
10 |
|
|
|
|
69,0 |
|
СНк16-35 |
15 |
72,8 |
|
19,7 |
|
|
|
|
|
99,0 |
|
СНк17-35 |
|
77,2 |
|
20,6 |
|
|
|
|
|
105,7 |
|
СНк18-35 |
12 |
104,5 |
|
21,5 |
|
|
|
6,8 |
7,9 |
133,9 |
|
СНк19-35 |
15 |
172,3 |
|
22,5 |
|
|
|
|
|
202,7 |
|
СНк20-35 |
|
181,2 |
|
23,4 |
|
|
20 |
|
|
212,5 |
|
СНк13-40 |
9 |
21,5 |
|
20,3 |
|
|
|
|
|
50,3 |
|
СНк14-40 |
|
23,1 |
|
21,4 |
|
|
|
7,2 |
8,5 |
53,0 |
|
СНк15-40 |
12 |
43,8 |
|
22,5 |
|
|
|
|
|
74,8 |
|
СНк16-40 |
9 |
73,0 |
|
23,5 |
|
1,3 |
|
|
|
106,6 |
|
СНк17-40 |
15 |
77,5 |
|
24,6 |
|
|
22 |
8,8 |
10,1 |
112,2 |
|
СНк18-40 |
12 |
104,8 |
|
25,7 |
|
|
|
|
|
140,6 |
|
СНк19-40 |
15 |
172,8 |
|
26,8 |
|
|
25 |
11,4 |
12,7 |
212,3 |
|
СНк20-40 |
|
181,7 |
|
27,9 |
|
|
|
|
|
222,3 |
24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:
а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;
б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой.
Ширину раскрытия трещин измеряют с точностью до 0,05 мм.
25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, проводят в соответствии со схемой, которая должна быть приложена в заказной спецификации.
26. Условия расчета и применения свай даны в приложении 2.

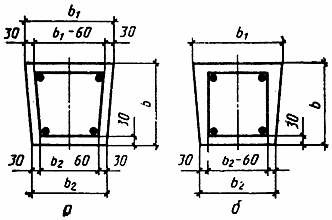

27. Сваи длиной до 12 м включ. допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.
Черт. 4
Таблица 6
Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНпр3-30 ¸ СНпр15-40
|
Марка сваи |
Арматурная сталь по ГОСТ 7348-81, класс Вр-II |
Усилие натяжения всех проволок |
||
|
|
Количество, диаметр, мм |
Длина, мм |
Масса, кг |
(механический способ), тс |
|
СНпр3-30 |
|
3250 |
2,0 |
|
|
СНпр3,5-30 |
|
3750 |
2,3 |
|
|
СНпр4-30 |
|
4250 |
2,6 |
|
|
СНпр4,5-30 |
|
4750 |
2,9 |
|
|
СНпр5-30 |
4 |
5250 |
3,2 |
9,6 |
|
СНпр5,5-30 |
|
5750 |
3,5 |
|
|
СНпр6-30 |
|
6250 |
3,9 |
|
|
СНпр7-30 |
|
7250 |
4,5 |
|
|
СНпр8-30 |
|
8250 |
5,1 |
|
|
СНпр9-30 |
8 |
9250 |
11,4 |
19,2 |
|
СНпр10-30 |
8 |
10250 |
12,6 |
19,2 |
|
СНпр11-30 |
8 |
11250 |
13,9 |
19,2 |
|
СНпр12-30 |
12 |
12250 |
22,6 |
28,8 |
|
СНпр13-30 |
12 |
13250 |
24,5 |
28,8 |
|
СНпр14-30 |
16 |
14250 |
35,1 |
38,4 |
|
СНпр15-30 |
20 |
15250 |
47,0 |
48,0 |
|
СНпр8-35 |
4 |
8300 |
5,1 |
9,6 |
|
СНпр9-35 |
8 |
9300 |
11,5 |
19,2 |
|
СНпр10-35 |
8 |
10300 |
12,7 |
19,2 |
|
СНпр11-35 |
8 |
11300 |
13,9 |
19,2 |
|
СНпр12-35 |
12 |
12300 |
22,7 |
28,8 |
|
СНпр13-35 |
12 |
13300 |
24,6 |
28,8 |
|
СНпр14-35 |
16 |
14300 |
35,2 |
38,4 |
|
СНпр15-35 |
20 |
15300 |
47,1 |
48,0 |
|
СНпр13-40 |
12 |
13350 |
24,7 |
28,8 |
|
СНпр14-40 |
16 |
14350 |
35,4 |
38,4 |
|
СНпр15-40 |
20 |
15350 |
47,3 |
48,0 |
|
Примечание. Усилие натяжения одной проволоки составляет 2,4 тс. |
||||
5
Таблица 7
Ведомость стержней, выборки стали и усилие натяжения
продольной арматуры свай марок СН9-30 ¸ СН20-40
|
|
Арматурная сталь по ГОСТ 5781-82 |
Усилие натяжения, тс |
|||||
|
Марка сваи |
Кол-во, диаметр, |
Длина, мм |
Масса, кг |
Механический способ |
Электротермический способ |
||
|
|
мм, класс |
|
|
одного стержня |
всех |
одного стержня |
всех |
|
CH9-30 |
4 |
9250 |
22,8 |
4,5 |
18,0 |
4,2 |
16,8 |
|
CH10-30 |
4 |
10250 |
25,3 |
4,5 |
18,0 |
4,2 |
16,8 |
|
CH11-30 |
4 |
11250 |
27,8 |
4,5 |
18,0 |
4,2 |
16,8 |
|
CH12-30 |
4 |
12250 |
30,2 |
6,0 |
24,0 |
5,8 |
23,2 |
|
CH13-30 |
4 |
13250 |
32,7 |
6,0 |
24,0 |
|
|
|
CH14-30 |
4 |
14250 |
35,2 |
6,0 |
24,0 |
- |
- |
|
CH15-30 |
4 |
15250 |
54,2 |
8,6 |
34,4 |
|
|
|
CH10-35 |
4 |
10300 |
25,4 |
4,5 |
18,0 |
4,2 |
16,8 |
|
CH11-35 |
4 |
11300 |
27,9 |
4,5 |
18,0 |
4,2 |
16,8 |
|
CH12-35 |
4 |
12300 |
30,4 |
6,0 |
24,0 |
5,8 |
23,2 |
|
CH13-35 |
4 |
13300 |
32,8 |
6,0 |
24,0 |
|
|
|
CH14-35 |
4 |
14300 |
50,8 |
8,6 |
34,4 |
|
|
|
CH15-35 |
4 |
15300 |
54,3 |
8,6 |
34,4 |
|
|
|
CH16-35 |
4 |
16300 |
78,8 |
8,8 |
35,2 |
|
|
|
CH17-35 |
4 |
17300 |
109,2 |
15,3 |
61,2 |
|
|
|
CH18-35 |
4 |
18300 |
115,5 |
15,3 |
61,2 |
|
|
|
CH19-35 |
4 |
19300 |
121,8 |
15,3 |
61,2 |
|
|
|
CH20-35 |
4 |
20300 |
162,2 |
19,3 |
77,2 |
|
|
|
CH13-40 |
4 |
13350 |
47,4 |
6,4 |
25,6 |
- |
- |
|
CH14-40 |
4 |
14350 |
51,0 |
8,6 |
34,4 |
|
|
|
CH15-40 |
4 |
15350 |
74,2 |
8,8 |
35,2 |
|
|
|
CH16-40 |
4 |
16350 |
79,0 |
11,7 |
46,8 |
|
|
|
CH17-40 |
4 |
17350 |
109,5 |
15,3 |
61,2 |
|
|
|
CH18-40 |
4 |
18350 |
115,8 |
15,3 |
61,2 |
|
|
|
CH19-40 |
4 |
19350 |
154,6 |
19,3 |
77,2 |
|
|
|
CH20-40 |
4 |
20350 |
162,6 |
19,3 |
77,2 |
|
|
