Строительный каталог

ГОСТ 19804.2-79 (1995)

Сваи забивные железобетонные цельные сплошные квадратного сечения с поперечным армированием ствола с напрягаемой арматурой. Конструкции и размеры.

ГОСТ 19804.2-79*


УДК 624.154.3:624.155.1:006.354 Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО

КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ

СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ


Конструкция и размеры


Prestressed reinforced-concrete driven square piles.

Structure and dimensions



ОКП 58 1711

Дата введения 1981-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 октября 1979 г. № 208.


Переиздание (май 1995 г.) с Изменением № 1, утвержденным в июне 1983 г.; Пост. № 54 от 31.03.83 (ИУС 9-83)


1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.


2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и требованиям настоящего стандарта.


3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.

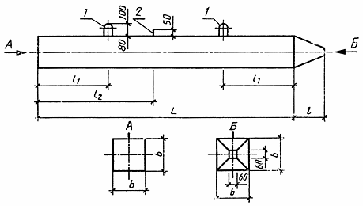

Сваи сплошного квадратного сечения с поперечным армированием

ствола с напрягаемой продольной арматурой

1- подъемные петли; 2- штырь для фиксации места строповки при подъеме на копер


Черт. 1


Таблица 1



Номинальные размеры, мм

Проектная марка

Объем бетона,

Масса сваи,

Расход стали на

Марка сваи

L

l

l

l

b

бетона по прочности

м

т

одну сваю,

на сжатие

кг

СНпр3-30

3000

600

0,28

0,70

10,7

СНпр3,5-30

3500

700

0,33

0,83

11,2

СНпр4-30

4000

800

0,37

0,93

11,8

СНпр4,5-30

4500

900

-

0,42

1,05

12,4

СНпр5-30

5000

1000

0,46

1,15

12,9

СНпр5,5-30

5500

1100

0,51

1,28

13,5

СНпр6-30

6000

1200

0,55

1,38

14,2

СНпр7-30

7000

1400

0,64

1,60

16,5

СНпр8-30

8000

1600

2400

M300

0,73

1,83

17,6

СН9-30

9000

1800

2600

0,82

2,05

36,0

СНпр9-30

24,6

СН10-30

10000

2100

2900

0,91

2,28

39,6

СНпр10-30

27,0

СН11-30

42,7

СНпр11-30

11000

2300

3200

1,00

2,50

28,8

СНк11-30

250

300

M350

33,0

СН12-30

M300

45,7

СНпр12-30

12000

2500

3500

M350

1,09

2,73

38,1

СНк12-30

35,2

СН13-30

51,4

СНпр13-30

13000

2700

3800

1,18

2,95

43,2

СНк13-30

40,0

СН14-30

55,6

СНпр14-30

14000

2900

4100

M400

1,27

3,18

55,2

СНк14-30

43,3

СН15-30

75,4

СНпр15-30

15000

3100

4400

1,36

3,40

68,2

СНк15-30

64,8

СНпр8-35

8000

1600

2400

1,00

2,50

20,0

СНпр9-35

9000

1800

2600

1,12

2,80

27,1

СН10-35

300

350

M300

42,6

СНпр10-25

10000

2100

2900

1,24

3,10

29,9

СНк10-35




M350



33,8

СН11-35

M300

45,6

СНпр11-35

11000

2300

3200

1,37

3,43

31,6

СНк11-35

M350

35,9

СН12-35

M300

48,9

СНпр12-35

12000

2500

3500

1,49

3,73

41,2

СНк12-35

M350

38,3

СН13-35

56,2

СНпр13-35

13000

2700

3800

1,61

4,03

48,0

СНк13-35

44,8

СН14-35

75,2

СНпр14-35

14000

2900

4100

1,73

4,33

59,6

СНк14-35

47,4

СН15-35

300

350

79,6

СНпр15-35

15000

3100

4400

1,86

4,65

72,4

СНк15-35

69,0

СН16-35

16000

3300

4700

1,98

4,95

105,0

СНк16-35

99,0

СН17-35

17000

3500

5000

2,12

5,30

137,7

СНк17-35

105,7

СН18-35

18000

3700

5300

2,23

5,58

144,9

СНк18-35

133,9

СН19-35

19000

3900

5600

2,35

5,80

152,2

СНк19-35

202,7

СН20-35

20000

4100

5900

M400

2,47

6,18

193,5

СНк20-35

212,5

СН13-40

76,2

СНпр13-40

13000

2700

3800

2,10

5,26

53,5

СНк13-40

50,3

СН14-40

80,9

СНпр14-40

14000

2900

4100

2,26

5,65

65,3

СНк14-40

53,0

СН15-40

105,2

СНпр15-40

15000

3100

4400

2,42

6,05

78,3

СНк15-40

74,8

СН16-40

16000

350

3300

4700

400

2,50

6,45

112,6

СНк16-40

106,6

СН17-40

17000

3500

5000

2,74

6,85

144,2

СНк17-40

112,2

СН18-40

18000

3700

5300

2,90

7,25

151,6

СНк18-40

140,6

СН19-40

19000

3900

5600

3,06

7,65

194,1

СНк19-40

212,3

СН20-40

20000

4100

5900

3,22

8,05

203,2

СНк20-40

222,3


Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса B-I.

(Измененная редакция, Изм. № 1).



4. Сваи длиной до 7 м включ. допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.


5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350350 и 400400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:


- для свай сечением 350350 мм - М300 и М350 (при армировании свай арматурой из канатов);


- для свай сечением 400400 мм - М400.


6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 26633-91, при этом размер фракции должен быть не более 40 мм.


По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 26633-91 для свай длиной до 12 м включ.


Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы, и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.


7. В качестве продольной напрягаемой арматуры должна применяться:


а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;


б) горячекатаная арматурная сталь классов A-IV и A-V по ГОСТ 5781-82 и классов Ат-V и Ат-IVC по ГОСТ 10884-81. Для свай длиной до 12 м включ. предпочтительно применять арматуру класса Ат-IVC.


в) арматурные канаты класса К-7 по ГОСТ 13840-68.


8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов A-IV, A-V, Aт-V, Ат-IVC - электротермическим (для свай длиной до 12 м включ.) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.


При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.


Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.


Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.


9. Предельная величина предварительного напряжения арматуры принята:


а) при механическом способе натяжения кгс/см;


б) при электротермическом способе натяжения


, кгс/см,


где - расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см;


l - длина натягиваемого стержня, м.


7-9. (Измененная редакция, Изм. № 1).


10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.


11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:


200 кгс/см- при проектной марке бетона по прочности на сжатие М300;


300 кгс/см - при проектных марках бетона по прочности на сжатие М350 и М400.


12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.


13. Для поперечного армирования свай следует применять проволоку класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.


Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включ. - 300 мм и для свай длиной 13 м и более - 200 мм.


Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.


14. Голова сваи должна быть усилена сетками марок С30-С40.


15. Острие сваи должно быть усилено приставным каркасом марок КО30-КО40.


16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.


17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2-5.

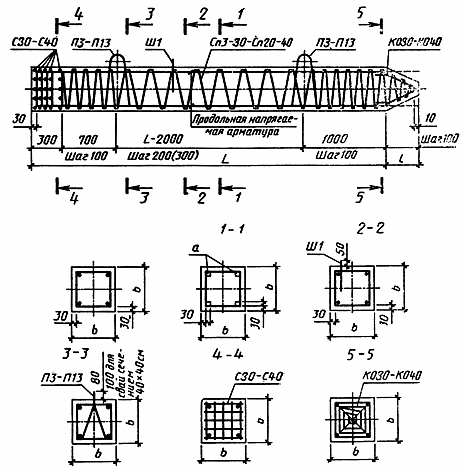

Армирование свай



а - зона расположения продольной арматуры при 8 и более проволок, канатов.


Черт. 2


18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6-8.


13-18. (Измененная редакция, Изм. № 1).


19. Допускаются диаметры и классы продольной арматуры свай в соответствии с приложением 1.


20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9-11.


(Измененная редакция, Изм. № 1).


21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.


22. (Исключен, Изм. № 1).


23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.


Схема испытаний свай



Черт. 3


Таблица 2


Спецификация арматурных изделий на сваю


Марка сваи

Продольная арматура, кол., диаметр, мм, класс

Спираль (1 шт.)

Сетки головы (10 шт.)

Петли

(2 шт.)

Штырь

(1 шт.)

Каркас острия

(1 шт.)

СНпр3-30

Сп3-30

СНпр3,5-30

Сп3,5-30

СНпр4-30

Сп4-30

П3

-

СНпр4,5-30

45ВрII

Сп4,5-30

С30

КО30

СНпр5-30

Сп5-30

СНпр5,5-30

Сп5,5-30

СНпр6-30

Сп6-30

СНпр7-30

Сп7-30

П4

СНпр8-30

Сп8-30

Ш1

СНпр9-30

85ВрII

Сп9-30

С30

П4

Ш1

КО30

СН9-30

410АIV

СНпр10-30

85ВрII

Сп10-30

С30

П5

Ш1

КО30

СН10-30

410АIV

СНпр11-30

85ВрII

СН11-30

410АIV

Сп11-30

С30

П5

Ш1

КО30

СНк11-30

49К7

СНпр12-30

125ВрII

СН12-30

410АV

Сп12-30

С30

П5

Ш1

КО30

СНк12-30

49К7

СНпр13-30

125ВрII

СН13-30

410АV

Сп13-30

С30

П5

Ш1

КО30

СНк13-30

49К7

СНпр14-30

165ВрII

СН14-30

410АV

Сп14-30

С30

П6

Ш1

КО30

СНк14-30

4К7

СНпр15-30

205ВрII

СН15-30

412АV

Сп15-30

С30

П6

Ш1

КО30

СНк15-30

412К7

СНпр8-35

45ВрII

Сп8-35

С35

П7

СНпр9-35

85ВрII

Сп9-35

СНпр10-35

85ВрII

Ш1

КО35

СН10-35

410АIV

Сп10-35

С35

П8

СНк10-35

49К7

СНпр11-35

85ВрII

СН11-35

410АIV

Сп11-35

С35

П8

Ш1

КО35

СНк11-35

49К7

СНпр12-35

125ВрII

СН12-35

410АV

Сп12-35

С35

П8

Ш1

КО35

СНк12-35

49К7

СНпр13-35

125ВрII

СН13-35

410АV

Сп13-35

С35

П9

Ш1

КО35

СНк13-35

49К7

СНпр14-35

165ВрII

СН14-35

412АV

Сп14-35

С35

П9

Ш1

КО35

СНк14-35

49К7

СНпр15-35

205ВрII

СН15-35

412АV

Сп15-35

С35

П9

Ш1

КО35

СНк15-35

412К7

СН16-35

414АV

Сп16-35

С35

П9

Ш1

КО35

СНк16-35

415К7

СН17-35

416АV

Сп17-35

С35

П10

Ш1

КО35

СНк17-35

415К7

СН18-35

416АV

Сп18-35

С35

П10

Ш1

КО35

СНк18-35

812К7

СН19-35

416АV

Сп19-35

С35

П10

Ш1

КО35

СНк19-35

815К7

СН20-35

418АV

Сп20-35

С35

П10

Ш1

КО35

СНк20-35

815К7

СНпр 13-40

125ВрII

СН 13-40

412АIV

Сп13-40

С40

П11

Ш1

КО40

СНк13-40

49K7

СНпр 14-40

165ВрII

СН 14-40

412АV

Сп14-40

С40

П11

Ш1

КО40

СНк14-40

49K7

СНпр 15-40

205ВрII

СН 15-40

414АIV

Сп15-40

С40

П11

Ш1

КО40

СНк15-40

412K7

СН16-40

414АV

Сп16-40

С40

П12

Ш1

КО40

СНк16-40

415K7

СН17-40

416АV

Сп17-40

С40

П12

Ш1

КО40

СНк17-40

415K7

СН18-40

416АV

Сп18-40

С40

П12

Ш1

КО40

СНк18-40

812K7

СН19-40

418АV

Сп19-40

С40

П13

Ш1

КО40

СНк19-40

815K7

СН20-40

418АV

Сп20-40

С40

П13

Ш1

КО40

СНк20-40

815K7

подождите, идет загрузка...    подождите, идет загрузка...

Материалы из сети:

Закрыть

Строительный каталог
