ГОСТ 19804.2-79 (1995), часть 3

Таблица 8

Ведомость стержней, выборка стали и усилие натяжения продольной арматуры

свай марок СНк11-30 ¸ СНк20-40

	Арматурная сталь по ГОСТ 13840-68, класс К-7			Усилие натяжения, тс (механический способ)
Марка сваи	Количество, диаметр, мм, класс	Длина, мм	Масса, кг	одного каната	всех
СНк11-30	49	11250	18,1	6,8	27,2
СНк12-30	49	12250	19,7	6,8	27,2
СНк13-30	49	13250	21,3	6,8	27,2
СНк14-30	49	14250	22,9	6,8	27,2
СНк15-30	412	15250	43,6	11,7	46,8
СНк10-35	49	10300	16,6	6,8	27,2
СНк11-35	49	11300	18,2	6,8	27,2
СНк12-35	49	12300	19,8	6,8	27,2
СНк13-35	49	13300	21,4	6,8	27,2
СНк14-35	49	14300	23,0	6,8	27,2
СНк15-35	412	15300	43,7	11,7	46,8
СНк16-35	415	16300	72,8	17,8	71,2
СНк17-35	415	17300	77,2	17,8	71,2
СНк18-35	812	18300	104,5	11,7	93,6
СНк19-35	815	19300	172,3	17,8	142,4
СНк20-35	815	20300	181,2	17,8	142,4
СНк13-40	49	13350	21,5	6,8	27,2
СНк14-40	49	14350	23,1	6,8	27,2
СНк15-40	412	15350	43,8	11,7	46,8
СНк16-40	415	16350	73,0	17,8	71,2
СНк17-40	415	17350	77,5	17,8	71,2
СНк18-40	812	18350	104,8	11,7	93,6
СНк19-40	815	19350	172,8	17,8	142,4
СНк20-40	815	20350	181,7	17,8	142,4

Таблица 9

Ведомость стержней и выборка стали на спираль марок Сп3-30 ¸ Сп20-40

Марка элемента	Эскиз	, мм	Кол-во витков	Длина, мм	Масса, кг
Сп3-30		1000	21	20800	3,2
Сп3,5-30		1500	22	21900	3,4
Сп4-30		2000	24	23900	3,7
Сп4,5-30		2500	26	26000	4,0
Сп5-30		3000	27	27000	4,2
Сп5,5-30		3500	29	29000	4,5
Сп6-30		4000	31	31100	4,8
Сп7-30		5000	34	34200	5,3
Сп8-30		6000	37	37200	5,7
Сп9-30		7000	41	41300	6,4
Сп10-30		8000	44	44400	6,8
Сп11-30		9000	47	47500	7,3
Сп12-30		10000	51	51600	7,9
Сп13-30		11000	72	71900	11,1
Сп14-30		12000	77	76900	11,8
Сп15-30		13000	82	81900	12,6
Сп8-35		6000	37	44500	6,9
Сп9-35		7000	41	49300	7,6
Сп10-35		8000	44	53000	8,2
Сп11-35		9000	47	56600	8,7
Сп12-35		10000	51	61500	9,5
Сп13-35		11000	72	86000	13,2
Сп14-35		12000	77	91900	14,2
Сп15-35		13000	82	97900	15,1
Сп16-35		14000	87	103900	16,0
Сп17-35		15000	92	109900	16,9
Сп18-35		16000	97	115900	17,8
Сп19-35		17000	102	121900	18,8
Сп20-35		18000	107	127800	19,7
Сп13-40		11000	72	100200	15,4
Сп14-40		12000	77	107200	16,5
Сп15-40		13000	82	114200	17,6
Сп16-40		14000	87	121000	18,6
Сп17-40		15000	92	128100	19,7
Сп18-40		16000	97	135100	20,8
Сп19-40		17000	102	142000	21,9
Сп20-40		18000	107	149000	23,0

Таблица 10

Ведомость стержней на один элемент (сетки головы, каркас острия, петли, штырь)

Марка	Пози	Эскиз или сечение	Диа-	Длина,	Кол	a	a	l	l
элемента	ция		метр, мм, класс	заго- товки l, мм	-во	мм
С30	1		5ВI	280	6	65
C35	1		5BI	320	6	75	-	-	-
C40	1		5BI	380	7	70
	2		10AI	780	2	290	-	190	340
KO30	3		5BI	3100	1	-	205	-	-
	2		10AI	840	2	320	-	220	370
KO35	3		5BI	4400	1	-	235	-	-
KO40	2		10AI	990	2	410	-	280	430
	3		5BI	5000	1	-	295	-	-
П3			10AI	1250		360
П4			12AI	1250		360	180
П5			14AI	1250		360
П6			16AI	1260		360
П7			14AI	1350		410
П8	-		16AI	1360	-	410		-	-
П9			18AI	1370		410	230
П10			20AI	1370		410
П11			20AI	1470		410
П12			22AI	1470		460
П13			25AI	1480		460	280
Ш1	-		10AI	250	-	-	-	-	-

Таблица 11

Выборка стали на один элемент (сетки головы, каркас острия, петли, штырь)

	Арматурная сталь
Марка	по ГОСТ 5781-82, класс A-I		по ГОСТ 6727-80, класс B-I		Всего масса,
элемента	Диаметр, мм	Масса, кг	Диаметр, мм	Масса, кг	кг
С30				0,3	0,3
С30	-	-	5	0,3	0,3
С40				0,4	0,4
КО30		1,0		0,5	1,5
КО35	10	1,0	5	0,7	1,7
КО40		1,2		0,9	2,1
П3	10	0,5			0,5
П4	12	1,1			1,1
П5	14	1,5			1,5
П6	16	2,0	-	-	2,0
П7	14	1,6			1,6
П8	16	2,1			2,1
П9	18	2,7			2,7
П10	20	3,4			3,4
П11	20	3,6			3,6
П12	22	4,4			4,4
П13	25	5,7			5,7
Ш1	10	0,1	-	-	0,1

ПРИЛОЖЕНИЕ 1

Обязательное

ВАРИАНТ АРМИРОВАНИЯ СВАЙ

1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.

Таблица 1

Варианты замены продольной стержневой арматуры

	Количество,	Усилие натяжения, тс
Марка сваи	диаметр, мм,	Механический способ		Электротермический способ
	класс	одного стержня	всех	одного стержня	всех
CH12-30	412AIV	6,4	25,6	6,1	24,4
CH13-30	412AIV	6,4	25,6	-	-
CH14-30	412AIV	6,4	25,6	-	-
CH15-30	414АIV	8,8	35,2	-	-
CH12-35	412AIV	6,4	25,6	6,1	24,4
CH13-35	412AIV	6,4	25,6	-	-
CH14-35	414AIV	8,8	35,2	-	-
CH15-35	414AIV	8,8	35,2	-	-
CH16-35	416AIV	11,5	46,0	-	-
CH17-35	418AIV	14,5	58,0	-	-
CH18-35	418AIV	14,5	58,0	-	-
CH19-35	418AIV	14,5	58,0	-	-
CH20-35	420AIV	17,9	71,6	-	-
CH14-40	414AIV	8,8	35,2	-	-
CH16-40	416AIV	11,5	46,0	-	-
CH17-40	418AIV	14,5	58,0	-	-
CH18-40	418AIV	14,5	58,0	-	-
CH19-40	420AIV	17,9	71,6	-	-
CH20-40	420AIV	17,9	71,6	-	-

Таблица 2

Варианты замены продольной арматуры из канатов

	Количество,	Усилие натяжения, тс
Марка сваи	диаметр, мм, класс	одного каната	всех
СНк15-30	89К7	6,8	54,4
СНк15-35	89К7	6,8	54,4
СНк16-35	89К7	6,8	54,4
СНк17-35	129К7	6,8	81,6
	812К7	11,7	93,6
СНк18-35	129К7	6,8	81,6
СНк19-35	169К7	6,8	108,8
	1212К7	11,7	140,4
СНк20-35	209К7	6,8	136,0
	1212К7	11,7	140,4
СНк17-40	129К7	6,8	81,6
	812К7	11,7	93,6
СНк18-40	129К7	6,8	81,6
СНк19-40	169К7	6,8	108,8
	1212К7	11,7	140,4
СНк20-40	209К7	6,8	136,0
	1212К7	11,7	140,4
Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Обязательное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ

1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до a _т.кр .=0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.

Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по образованию и раскрытию трещин.

2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.

Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква "у" (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.

3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до a _т.дп =0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

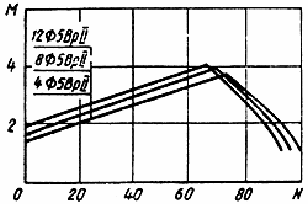

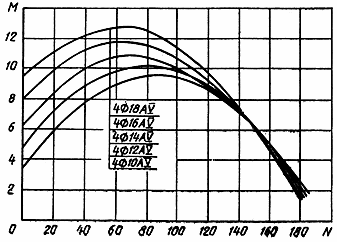

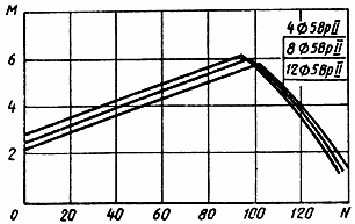

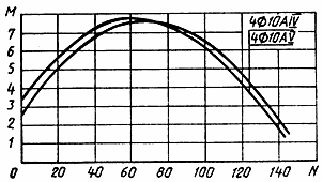

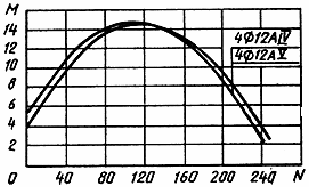

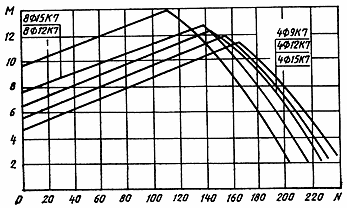

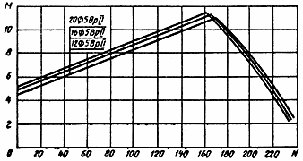

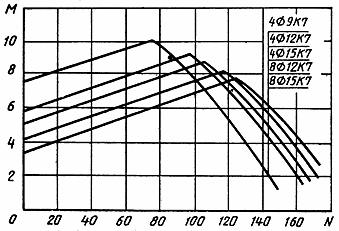

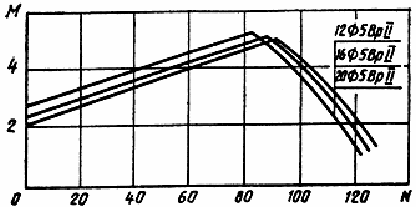

4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок M и N приведены на черт. 1-17.

На графиках приняты обозначения: N - нормальная сила, тс; M - изгибающий момент относительно оси сваи, тс × м, передаваемые на сваю при эксплуатации здания и сооружения.

3-4. (Измененная редакция, Изм. №1)

5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.

6. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2-11 настоящего стандарта.

7. Если точка с координатами M и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки M и N , если точка лежит выше - не удовлетворяет.
