СНиП 2.05.02-85 (1997), часть 8


Таблица 54


Интенсивность движения,

Число постов на СТО в зависимости от расстояния между ними, км

Размещение

СТО

трансп. ед/сут

80

100

150

200

250


1000

1

1

1

2

3

Одностороннее

2000

1

2

2

3

3

«

3000

2

2

3

3

5

«

4000

3

3

-

-

-

«


2

2

2

2

3

Двустороннее

6000

2

2

3

3

3

«

8000

2

3

3

3

5

«

10 000

3

3

3

5

5

«

15 000

5

5

5

8

8

«

20 000

5

5

8

По специальному расчету

«

30 000

8

8

По специальному расчету

«


При дорожных станциях технического обслуживания целесообразно предусматривать автозаправочные станции.

10.15. Вместимость (число спальных мест) транзитных мотелей и кемпингов следует принимать с учетом численности проезжающих автотуристов и интенсивности движения автомобилей междугородних и международных перевозок.

Расстояние между мотелями и кемпингами следует принимать не более 500 км.

Мотели целесообразно проектировать комплексно, включая дорожные станции технического обслуживания, АЗС, пункты питания и торговли.

10.16. При объектах автомобильного сервиса при необходимости следует размещать пункты питания и торговли.

10.17. Специальные площадки для кратковременной остановки автомобилей следует предусматривать у пунктов питания, торговли, скорой помощи, источников питьевой воды и в других местах с систематическими остановками автомобилей. На дорогах I-III категорий их следует размещать за пределами земляного полотна.

10.18. Технологическую связь для обеспечения работы дорожной службы следует предусматривать на автомобильных дорогах I категории, а при наличии специальных требований - и на дорогах II и III категорий.

10.19. Аварийно-вызывную связь следует предусматривать для дорог I категории при соответствующем обосновании.



ПРИЛОЖЕНИЕ 1

Обязательное

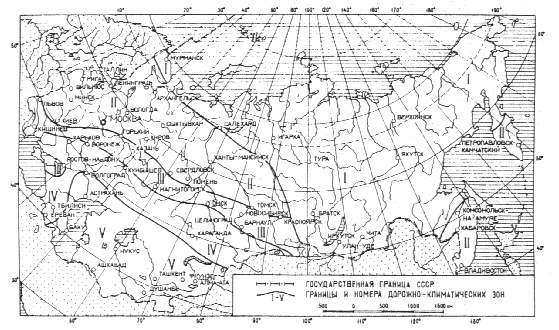

ДОРОЖНО-КЛИМАТИЧЕСКИЕ ЗОНЫ СССР




ПРИЛОЖЕНИЕ 2

Обязательное


КЛАССИФИКАЦИЯ ТИПОВ МЕСТНОСТИ И ГРУНТОВ


Таблица 1

Типы местности по характеру и степени увлажнения


Тип

Признаки и зависимости от дорожно-климатических зон

местно

сти

I

II

III

IV

V

1-й

Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи грунтов; мощность деятельного слоя более 2,5 м при непросадочных грунтах влажностью менее 0,7 wl

Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы слабо- и среднеподзолистые или дерново-подзолистые без признаков заболачивания

Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы серые, лесные слабоподзолис-тые, в северной части зоны - темно-серые лесные и черноземы оподзоленные и выщелочные

Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы-черно-земы тучные или мощные, в южной части зоны - южные черноземы, темно-каштановые и каштановые почвы


Грунтовые воды не влияют на увлажнение; почвы в северной части бурые, в южной - светло-бурые и сероземы

2-й

Поверхностный сток не обеспе-чен; грунтовые воды не влияют на увлажнение верхней толщи; почвы тундровые с резко выраженными признаками заболачивания; мощность сезоннооттаивающего слоя от 1,0 до 2,5 м при наличии глинистых просадочных грунтов влажностью более 0,8 wl


Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы средне- и сильноподзолистые и полубо-лотные с признаками заболачивания

Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы подзолистые или полуболотные с признаками оглеения, в южной части-лугово-черноземные, солонцы и солоди


Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы- сильносолонце-ватые черноземы каштановые, солонцы и солоди


Грунтовые воды не влияют на увлажнение верхней толщи; почвы- солонцы, такыры, солончако-вые солонцы и реже солончаки

3-й

Грунтовые или длительно (более 30 сут) стоящие поверхностные воды оказывают влияние на увлажнение верхней толщи грунтов; почвы тундровые и болотные; торфяники; мощность сезоннооттаивающего слоя до 1 м при наличии глинистых сильнопросадоч-ных грунтов, содержащих в пределах двойной мощности сезонного оттаивания линзы льда толщиной более 10 см


Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы торфяно-болотные или полуболотные

То же, что для II зоны

Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы болотные или полуболотные, солончаки и солончаковатые солонцы

Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы - солончаки и солончаковатые солонцы; постоянно орошаемые территории


Примечания. 1. Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылеватых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м во II, III зонах и более 2 м в IV, V зонах, относятся к 1-му типу независимо от наличия поверхностного стока (при отсутствии длительного подтопления).

2. Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, суглинках тяжелых пылеватых и тяжелых; на 1,5 м в суглинках легких пылеватых и легких, супесях тяжелых пылеватых и пылеватых; на 1,0 м в супесях легких, легких крупных и песках пылеватых.

3. Поверхностный сток считывается обеспеченным при уклонах поверхности грунта в пределах полосы отвода более 2 .


Таблица 2

Типы и подтипы глинистых грунтов


Грунты

Показатели

типы

подтипы

содержание песчаных частиц, % по массе


число пластичности

IP

Супесь

Легкая крупная

Легкая

Пылеватая

Тяжелая пылеватая

Свыше 50

Свыше 50

50 - 20

Менее 20

1 - 7

1 - 7

1 - 7

1 - 7

Суглинок

Легкий

Легкий пылеватый

Тяжелый

Тяжелый пылеватый

Свыше 40

Менее 40

Свыше 40

Менее 40

7 - 12

7 - 12

12 - 17

12 - 17

Глина

Песчанистая

Пылеватая

Жирная

Свыше 40

Менее 40

Не нормируется

17 - 27

17 - 27

Свыше 27


Примечания. 1. Для супесей легких крупных учитывается содержание песчаных частиц размером 2 - 0,25 мм, для остальных грунтов - 2 - 0,05 мм.

2. При содержании в грунте 25 - 50 % (по массе) частиц крупнее 2 мм к названию глинистых грунтов добавляется слово “гравелистый” (при окатанных частицах) или “щебенистый” (при неокатанных частицах).


Таблица 3


Классификация грунтов по степени засоления


Разновидность

грунтов

Суммарное содержание легкорастворимых

солей, % массы сухого грунта


хлоридное, сульфато-хлоридное засоление

сульфатное, хлоридно-сульфатное засоление

Слабозасоленные

0,5 - 2,0

0,3 - 1,0

0,5 - 1,0

0,3 - 0,5

Среднезасоленные

2,0 - 5,0

1,0 - 5,0

1,0 - 3,0

0,5 - 2,0

Сильнозасоленные

5,0 - 10,0

5,0 - 8,0

3,0 - 8,0

2,0 - 5,0

Избыточно засоленные

Свыше 10,0

Свыше 8,0

Свыше 8,0

Свыше 5,0


Примечание: Над чертой даны значения для V дорожно-климатической зоны, под чертой - для остальных зон.


Таблица 4


Классификация грунтов по степени набухания


Разновидности грунтов

(при влажности 0,5 Wо )


Относительная деформация набухания,

% толщины слоя увлажнения

Ненабухающие

Менее 2

Слабонабухающие

От 2 до 4

Средненабухающие

От 5 до 10

Сильнонабухающие

Свыше 10


Таблица 5


Классификация грунтов по степени просадочности


Разновидности

грунтов

Коэффициент

просадочности

Относительная деформация просадки, % толщины слоя промачивания

Непросадочные

Свыше 0,92

Менее 2

Слабопросадочные

От 0,85 до 0,91

От 2 до 7

Просадочные

От 0,80 до 0,84

От 8 до 12

Сильнопросадочные

Менее 0,79

Свыше 12


Примечание. Классификация не распространяется на скальные водоустойчивые грунты и грунты с исключением водонерастворимых цементирующих веществ, просадочность которых оценивают по данным лабораторных испытаний.


Таблица 6


Классификация грунтов по степени пучинистости при замерзании


Группы

грунтов

Степень

пучиностости

Относительное морозное

пучение образца, %

I

Непучинистые

1 и менее

II

Слабопучинистые

Свыше 1 до 4

III

Пучинистые

От 4 до 7

IV

Сильнопучинистые

От 7 до 10

V

Чрезмерно пучинистые

От 10


Примечания: 1. Испытание на пучинистость при промерзании осуществляется в лаборатории по специальной методике с подтоком воды. Допускается группу по пучинистости определять по табл. 7 настоящего приложения.

2. При оценке величины морозного пучения расчетом испытания грунтов на интенсивность морозного пучения ведут по специальной методике.

3. В случаях, когда испытание на морозное пучение проводятся, группу по пучинистости допускается устанавливать по табл. 7 настоящего приложения, а среднюю относительную величину морозного пучения зоны промерзания - по табл. 8.


Таблица 7


Группы грунтов по степени пучниистости


Грунт


Группа

Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2 %

I

Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 15 % , мелкий с содержанием частиц мельче 0,05 мм до 15 % ; супесь легкая крупная

II

Супесь легкая; суглинок легкий и тяжелый; глины

III

Песок пылеватый; супесь пылеватая; суглинок тяжелый пылеватый

IV

Супесь тяжелая пылеватая; суглинок легкий пылеватый

V


Примечание. Величина коэффициента морозного пучения щебенистых, гравелистых, дресвяных песков при содержании частиц мельче 0,05 мм свыше 15 % ориентировочно принимается как для пылеватого песка и проверяется в лаборатории.


Таблица 8


Величина морозного пучения



Грунт

Среднее значение относительного морозного пучения при промерзании 1,5 м, %


Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2 %

1

1

Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 15 % и мелкий с содержанием частиц мельче 0,05 мм до 2 %

1

1-2

Песок мелкий с содержанием частиц мельче 0,05 мм менее 15 % , супесь легкая крупная

1-2

2-4

Песок пылеватый; супесь пылеватая; суглинок тяжелый пылеватый

2-4

7-10

Супесь легкая

1-2

4-7

Супесь тяжелая пылеватая; суглинок легкий пылеватый

4-7

10

Суглинок и тяжелый; глины

2-4

4-7


Примечание. Над чертой - при 1-м типе местности по увлажнению согласно табл. 1 настоящего приложения, под чертой - при 2-м и 3-м типах.



Таблица 9


Тип местности в I дорожно-климатической зоне по условиям

увлажнения и мерзлотно-грунтовым особенностям


Типы

местностей

Условия

увлажнения

Мерзлотные

процессы

Грунт


грунтов

и явления

тип

характеристика

1-й

Сухие места

Отсутствует

Крупнообломочный; песчаный

Массивная текстура; непроса-дочный или талый


2-й

Сырые места. В летнее время возможно избыточное увлажнение грунтов деятельного слоя поверхностными водами


Заболачивание; морозное пучение (сезонные бугры пучения)

Песчаный; глинистый

Массивная и слоистая текстуры; малольдистый и малопросадочный

3-й

Мокрые места. В летнее время постоянное избыточное увлажнение грунтов деятельного слоя поверхностными и надмерзлотными водами

Заболачивание; морозное пучение (многолетние бугры пучения); термокарстовый рельеф; солифлюкция

Глинистый; возможно наличие подземных льдов

Слоистая и сетчатая текстуры; льдистый и сильнольдистый; просадочный, сильнопросадочный и чрезмерно просадочный


Таблица 10


Классификация грунтов по льдистости и просадочности

в I дорожно-климатической зоне



Разновидность

Льдистость 1

грунта

Суммарная влажность грунтов деятельного слоя

по просадочности при оттаивании

вечномерзлой

толщи

пески мелкие

пески пылеватые, супеси легкие


супеси


торф

Непросадочный

Без ледяных включений

(0 - 0,01)

Менее 0,18

Менее 0,2

Менее 0,2

-

Слабопросадочный

Малольдистый (0,01- 01)

От 0,18

до 0,25

От 0,2

до 0,4

От 0,2

до 0,4

Менее 2

Просадочный

Льдистый

(0,1-0,4)

Свыше 0,25

Свыше 0,4

Свыше 0,4

до 1,1

От 2

до 12

Сильнопросадочный

Сильнольдистый (0,4-0,6)

-

-

Свыше 1,1

Свыше 12

Чрезмерно просадочный

С крупными включениями подземного льда (0,6-1,0)

-

-

Свыше 1,1

Свыше 12

__________

1 Отношение объема прослоек льда к объему мерзлого грунта (с учетом включений частиц льда)



Таблица 11


Разновидности грунтов по степени увлажнения


Разновидности грунтов


Влажность

Недоувлажненные

Менее 0,9 wo

Нормальной влажности

От 0,9 wo до wadm

Повышенной влажности

От wadm до wmax

Переувлажненные

Свыше wmax


Примечание. WMAX - максимально возможная влажность грунта при коэффициенте уплотнения 0,9.


Таблица 12


Допустимая влажность грунтов при уплотнении



Грунты

Допустимая влажность wadm в долях от оптимальной при

требуемом коэффициенте уплотнения грунта mb


Свыше 1,0

1,0 - 0,98

0,95

0,90

Пески пылеватые; супеси легкие крупные

1,30

1,35

1,60

1,60

Супеси легкие и пылеватые

1,20

1,25

1,35

1,60

Супеси тяжелые пылеватые; суглинки легкие и легкие пылеватые

1,10

1,15

1,30

1,50

Суглинки тяжелые и тяжелые пылеватые, глины

1,0

1,05

1,20

1,30


Примечания: 1. При воздействии насыпей из пылеватых песков в летних условиях допустимая влажность не ограничивается.

2. Настоящие ограничения не распространяются на насыпи, возводимые гидронамывом.

3. При возведении насыпей в зимних условиях влажность не должна, как правило, быть более 1,3 WO при песчаных и непылеватых супесчаных, 1,2 WO - при супесчаных пылеватых и суглинках легких и 1,1 WO - для других связных грунтов.

4. Величина допустимой влажности грунта может уточняться с учетом технологических возможностей имеющихся в наличии конкретных уплотняющих средств в соответствии с нормами СНиП 3.06.03-85.


Таблица 13


Расчетные схемы увлажнения


Схема увлажнения рабочего слоя

Источники увлажнения


Условия отнесения к данному типу увлажнения

1-я

Атмосферные осадки

Для насыпей на участках 1-го типа местности по условиям увлажнения (п. 6.3 и табл. 1 настоящего приложения).

Для насыпей на участках местности 2-го и 3-го типов по условиям увлажнения при возвышении поверхности покрытия над расчетным уровнем грунтовых и поверхностных вод или над поверхностью земли, более чем в 1,5 раза превышающем требования табл. 21.

Для насыпей на участках 2-го типа при расстоянии от уреза поверхностной воды (отсутствующей не менее 2/3 летнего периода) более 5-10 м при супесях; 2-5 м при легких пылеватых суглинках и 2 м при тяжелых пылеватых суглинках и глинах (меньшие значения следует принимать для грунтов с большим числом пластичности; при залегании различных грунтов - принимать наибольшие значения).

В выемках в песчаных и глинистых грунтах при уклонах кюветов более 20 (в I-III дорожно-климатических зонах) и при возвышении поверхности покрытия над расчетным уровнем грунтовых вод, более чем в 1,5 раза превышающем требования табл. 21.

При применении специальных методов регулирования водно-теплового режима (капилляропрерывающие, гидроизолирующие, теплоизолирующие и армирующие прослойки, дренаж и т.п.), назначаемых по специальным расчетам


2-я

Кратковременно стоящие (до 30 сут) поверхностные воды, атмосферные осадки

Для насыпей на участках 2-го типа местности по условиям увлажнения (п. 6.3 и табл. 1 настоящего приложения) при возвышении поверхности покрытия, не менее требуемого по табл. 21 и не более чем в 1,5 раза превышающем эти требования, и при крутизне откосов не менее 1:1,5 и простом (без берм) поперечном профиле насыпи.

Для насыпей на участках 3-го типа местности при применении специальных мероприятий по защите от грунтовых вод (капилляропревышающие и гидроизолирующие слои, дренаж), назначаемых по специальным расчетам, отсутствии длительно (более 30 сут) стоящих поверхностных вод и выполнении условий предыдущего абзаца.

В выемках в песчаных и глинистых грунтах при уклонах кюветов менее 20 (в I, II зонах) и возвышении поверхности покрытия над расчетным уровнем грунтовых вод, более чем в 1,5 раза превышающем требования табл. 21.


3-я

Грунтовые или длительно (более 30 сут) стоящие поверхностные воды; атмосферные осадки

Для насыпей на участках 3-го типа местности по условиям увлажнения (п. 6.3 и табл. 1 настоящего приложения) при возвышении поверхности покрытия, отвечающем требованиям табл. 21, но не превышающем их более чем в 1,5 раза.

То же, для выемок, в основании которых имеется уровень грунтовых вод, расположение которого по глубине не превышает требования табл. 21 более чем в 1,5 раза.



Таблица 14


Значения коэффициентов относительного уплотнения



Значения коэффициентов относительного уплотнения К1 для грунтов

Требуемый коэффициент уплотнения грунта

пески, супеси, суглинки пылеватые

суглинки, глины

лесы и лесовидные грунты

скальные разрабатываемые грунты при объемной массе, г/см3

шлаки, отвалы перерабатывающей промышлен ности





1,9-2,2

2,4-2,4

2,4-2,7



1,00

0,95

0,90

1,10

1,05

1,00

1,05

1,00

0,95

1,30

1,15

1,10

0,95

0,90

0,85

0,89

0,85

0,80

0,84

0,80

0,76

1,26-1,47

1,20-1,40

1,13-1,33






Таблица 15


Классификация местности по подвижности песков


Степень закрепления растительностью

поверхности песков

Площадь, покрытая растительностью, %


Степень подвижности

песков

Незаросшая поверхность

Менее 5

Очень подвижные

Слабозаросшая поверхность

От 5 до 15

Подвижные

Полузаросшая поверхность

Свыше 15 до 35

Малоподвижные

Заросшая поверхность

Свыше 35

Неподвижные



ПРИЛОЖЕНИЕ 3

Справочное


ЭЛЕМЕНТЫ ЗЕМЛЯНОГО ПОЛОТНА


Верхняя часть земляного полотна (рабочий слой) - часть полотна, располагающаяся в пределах земляного полотна от низа дорожной одежды на 2/3 глубины промерзания, но не менее 1,5 м от поверхности покрытия проезжей части.

Основание насыпи - массив грунта в условиях естественного залегания, располагающийся ниже насыпного слоя, а при низких насыпях - и ниже границы рабочего слоя.

Основание выемки - массив грунта ниже границы рабочего слоя.



ПРИЛОЖЕНИЕ 4

Справочное


КОЭФФИЦИЕНТ УПЛОТНЕНИЯ ГРУНТА


Коэффициент уплотнения грунта - отношение плотности скелета грунта в конструкции к максимальной плотности скелета того же грунта при стандартном уплотнении по ГОСТ 22733-77.



ПРИЛОЖЕНИЕ 5

Справочное


ТИПЫ БОЛОТ


Следует различать три типа болот:

I - заполненные болотными грунтами, прочность которых в природном состоянии обеспечивает возможность возведения насыпи высотой до 3 м без возникновения процесса бокового выдавливания слабого грунта;

II - содержащие в пределах болотной толщи хотя бы один слой, который может выдавливаться при некоторой интенсивности возведения насыпи высотой до 3 м, но не выдавливается при меньшей интенсивности возведения насыпи;

III - содержание в пределах болотной толщи хотя бы один слой, который при возведении насыпи высотой до 3 м выдавливается независимо от интенсивности возведения насыпи.







ПРИЛОЖЕНИЕ 6

Справочное


СТАБИЛЬНЫЕ И НЕСТАБИЛЬНЫЕ СЛОИ НАСЫПИ


Стабильные слои насыпи - слои, сооружаемые из талых или сыпучемерзлых грунтов, плотность которых в насыпи соответствует нормам табл. 22.

Нестабильные слои насыпи - слои из мерзлых или талых переувлажненных грунтов, которые в насыпи имеют плотность, не отвечающую нормам табл. 22, вследствие чего при оттаивании или длительном действии нагрузок могут возникать деформации слоя.



ПРИЛОЖЕНИЕ 7

Справочное


СЛОИ ДОРОЖНОЙ ОДЕЖДЫ


Слои дорожной одежды следует подразделять:

покрытие - верхняя часть дорожной одежды, воспринимающая усилия от колес автотранспортных средств и подвергающаяся непосредственному воздействию атмосферных факторов; покрытие должно обеспечивать необходимые эксплуатационные качества проезжей части; в покрытие входят также слой износа и слои с шероховатой поверхностью;

основание - часть дорожной одежды, обеспечивающая совместно с покрытием перераспределение и снижение давления на расположенные ниже дополнительные слои или грунт земляного полотна;

дополнительные слои основания (морозозащитные, теплоизоляционные, дренирующие и др.) - слои между основанием и верхом рабочего слоя земляного полотна, обеспечивающие морозоустойчивость и дренирование дорожной одежды и верхней части земляного полотна.


СОДЕРЖАНИЕ


1. Общие положения

2. Организация и безопасность движения

3. Охрана окружающей природной среды

4. Основные технические нормы и транспортно-эксплуатационные показатели

Расчетные скорости и нагрузки

Основные параметры поперечного профиля дорог

План и продольный профиль

Ландшафтное проектирование

Велосипедные дорожки и тротуары

5. Пересечения и примыкания

Пересечения и примыкания автомобильных дорог

Пересечения автомобильных дорог с железными дорогами и другими коммуникациями

Переходно-скоростные полосы

6. Земляное полотно

Грунты

Верхняя часть земляного полотна (рабочий слой)

Насыпи

Выемки

Земляное полотно в сложных условиях

Водоотводные устройства

Укрепление земляного полотна и водоотводных сооружений и специальные геотехнические конструкции

7. Дорожные одежды

Жесткие дорожные одежды

Нежесткие дорожные одежды

Дополнительные слои, укрепленные полосы обочин и разделительных полос

Материалы для дорожных одежд

8. Мосты, трубы и тоннели

9. Обустройство дорог и защитные дорожные сооружения

10. Здания и сооружения дорожной и автотранспортной служб

Приложение 1. Обязательное. Дорожно-климатические зоны СССР

Приложение 2. Обязательное. Классификация типов местности и грунтов

Приложение 3. Справочное. Элементы земляного полотна

Приложение 4. Справочное. Коэффициент уплотнения грунта

Приложение 5. Справочное. Типы болот

Приложение 6. Справочное. Стабильные и нестабильные слои насыпи

Приложение 7. Справочное. Слои дорожной одежды


Закрыть

Строительный каталог
