ГОСТ 12248-96, часть 5

Продолжение

Правая часть

Средняя площадь сечения образца после испытания см

Высота образца в момент разрушения мм

Условно-мгновенное сопротивление одноосному сжатию МПа

Примечание

2 Испытание на ползучесть

Hомер образца _________________

Левая часть

Дата испы	Температура	Время снятия	Время от начала	Hомер ступени	Давление на образец	Отсчеты по приборам для измерения деформаций
тания	испытания	отсчета	опыта	нагружения	МПа	продольных
	°С	ч	ч			1	2	среднее значение

Продолжение

Средняя часть

Отсчеты по приборам для измерения деформаций							Продольная деформация мм	Поперечная деформация мм	Относительная продольная деформация	Относительная поперечная деформация
поперечных

1	2	3	4	5	6	среднее значение

Продолжение

Правая часть

Средняя площадь поперечного сечения образца см

Приращение площади поперечного сечения см

Время между отсчетами ч

Приращение продольной деформации мм

Скорость продольной деформации мм/ч

Скорость относительной продольной деформации 1/ч

Примечание

ПРИЛОЖЕHИЕ Б

(рекомендуемое)

ОБРАЗЕЦ ГРАФИЧЕСKОГО ОФОРМЛЕHИЯ РЕЗУЛЬТАТОВ

ИСПЫТАHИЯ ГРУHТА МЕТОДОМ ОДHОПЛОСKОСТHОГО СРЕЗА

График	График
Масштаб графика:	Масштаб графика:
по горизонтали	по горизонтали
10 мм - 1 мм для	20 мм - 0,1 МПа для
по вертикали	по вертикали
20 мм - 0,1 МПа для	20 мм - 0,1 МПа для

Рисунок Б.1

ПРИЛОЖЕHИЕ В

(рекомендуемое)

ОПРЕДЕЛЕHИЕ ПЛОЩАДИ ДЕФОРМИРОВАHHЫХ ОБРАЗЦОВ

ГЛИHИСТЫХ ГРУHТОВ

1 Если разрушению образца предшествуют значительные деформации, необходимо при расчете предела прочности на одноосное сжатие учитывать увеличение площади образца.

Площадь определяют непосредственно измерением диаметра образца штангенциркулем с погрешностью 0,1 мм и последующим расчетом.

2 В предположении о постоянстве объема грунта при испытании

отношение может быть определено по относительной вертикальной деформации

При сохранении цилиндрической формы

Если образец после сжатия приобретает форму бочки, причем диаметр торца бочки сохраняется равным начальному диаметру образца,

ПРИЛОЖЕНИЕ Г

(рекомендуемое)

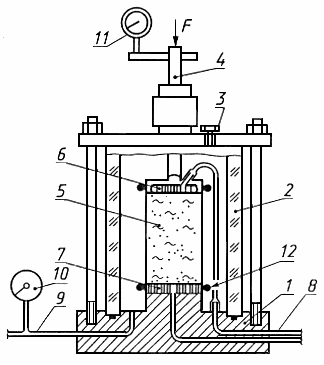

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ

ДЛЯ ИСПЫТАНИЯ ГРУНТА МЕТОДОМ ТРЕХОСНОГО СЖАТИЯ

1 - основание камеры; 2 - корпус камеры; 3 - вентиль для

выпуска воздуха; 4 - шток; 5 - образец грунта в оболочке;

6 - верхний штамп; 7 - нижний штамп; 8 - трубки для дренирования

и измерения давления в поровой жидкости; 9 - трубка

для заполнения камеры и измерения давления в камере;

10 - манометр; 11 - индикатор; 12 - уплотнитель

Рисунок Г.1

ПРИЛОЖЕНИЕ Д

(рекомендуемое)

ТАРИРОВКА КАМЕРЫ ТРЕХОСНОГО СЖАТИЯ

1 Тарировка камеры на сжатие

Для тарировки между штампами, покрытыми влажными бумажными фильтрами, помещают металлический вкладыш размерами, равными размерам испытываемого образца грунта. Штамп нагружают ступенями вертикального давления 0,01; 0,025; 0,05; 0,10 МПа, выдерживая их по 5 мин до максимального давления, определяемого предельными нагрузками при испытаниях грунта, на каждой ступени давления, записывают показания прибора для измерения вертикальной деформации грунта.

Тарировку производят при трехкратном нагружении и разгрузке, каждый раз с заменой фильтров на новые.

По средним из тех опытов данным составляют таблицу деформаций камеры при различных давлениях.

2 Тарировка камеры на расширение

Для тарировки на металлический вкладыш и штампы (пункт 1) надевают резиновую оболочку и закрепляют ее на боковых поверхностях штампов резиновыми или металлическими кольцами.

Камеру заполняют рабочей жидкостью и создают в ней всестороннее давление такими же ступенями, как и при тарировке на сжатие (пункт 1), выдерживая их по 30 мин. На каждой ступени давления записывают показания волюмометра.

По средним из трех опытов данным составляют таблицу объемных деформаций камеры при различных всесторонних давлениях.

3 Определение трения штока во втулке камеры

При наличии зазора между штоком и штампом в камере создают давление до момента, когда начнется движение стрелки прибора, измеряющего вертикальные деформации образца грунта. В этот момент записывают показания манометра и вычисляют усилие на 1 смплощади поперечного сечения штока.

ПРИЛОЖЕНИЕ Е

(рекомендуемое)

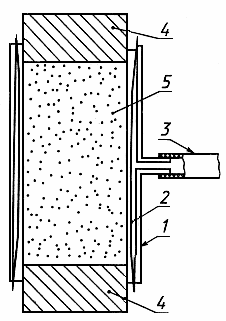

РАСШИРИТЕЛЬ ДЛЯ ЗАКЛЮЧЕНИЯ ОБРАЗЦА ГРУНТА

В РЕЗИНОВУЮ ОБОЛОЧКУ

1 - металлический цилиндр; 2 - резиновая оболочка;

3 - гибкая трубка к источнику разрежения;

4 - штампы; 5 - образец грунта

Рисунок Е.1

ПРИЛОЖЕНИЕ Ж

(рекомендуемое)

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ

ИСПЫТАНИЯ ГРУНТА МЕТОДОМ ТРЕХОСНОГО СЖАТИЯ

1 При определении характеристик прочности

График .

Масштаб графика: по горизонтали 10 мм - 0,02 МПа для по вертикали 10 мм - 0,01 для

График

Масштаб графика: по горизонтали 10 мм - 0,02 МПа для по вертикали 10 мм - 0,02 МПа для

2 При определении характеристик деформируемости

Графики и

Масштаб графиков: по горизонтали 10 м - 0,05 МПа для по вертикали 10 мм - 0,01 для

Рисунок Ж.1

ПРИЛОЖЕНИЕ И

(рекомендуемое)

ОПРЕДЕЛЕНИЕ МОДУЛЯ СДВИГА

И МОДУЛЯ ОБЪЕМНОЙ ДЕФОРМАЦИИ

1. По результатам консолидированно-дренированного и консолидированно-недренированного (с измерением давления в поровой жидкости) испытаний образцов исследуемого грунта в условиях трехосного сжатия при различных значениях постоянного всестороннего давления в камере составляют графический "паспорт" зависимостей (см.рисунок И.1)

где - интенсивность касательных напряжений;

- интенсивность деформации сдвига;

- среднее эффективное напряжение;

- объемная деформация.

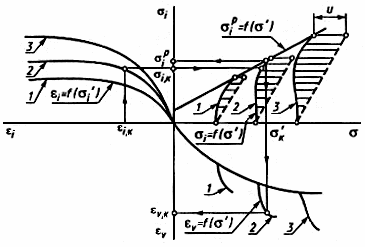

Графический "паспорт" обработки результатов

испытания грунта методом трехосного сжатия

а) Для консолидированно-дренированного испытания

1, 2, 3 ..... - номера испытаний

б) Для консолидированно-недренированного испытания

1, 2, 3 .... - номера испытаний

Рисунок И.1

2. Частные значения модуля сдвига и модуля объемной деформации соответствующие различным значениям вычисляют по формулам:

где - по "паспорту испытаний".

3. Зависимость модуля сдвига от и аппроксимируется выражением

где

здесь и

- параметры графика в случае линейной зависимости;

- постоянные коэффициенты, определяемые методом наименьших квадратов из выражения

4. Зависимость модуля объемной деформации от и аппроксимируется выражением

где параметры и определяют по графику зависимости частных значений от для различных значений

ПРИЛОЖЕНИЕ К

(рекомендуемое)

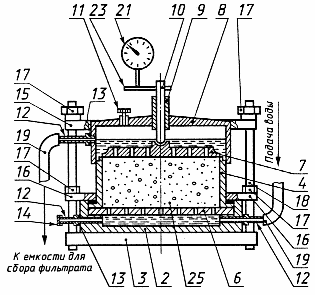

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ КОМПРЕССИОННО-ФИЛЬТРАЦИОННЫХ

ПРИБОРОВ

для испытаний по схеме нисходящего потока воды

для испытаний по схеме восходящего потока воды

1 - корпус; 2 - поддон корпуса; 3 - основание корпуса; 4 - рабочее кольцо; 5 - направляющее кольцо; 6 - перфорированный вкладыш; 7 - перфорированный штамп; 8 - крышка; 9 - втулка; 10 - шток; 11 - спускная пробка; 12 - штуцер; 13 - резиновая прокладка; 14 - заглушка; 15 - прижимное кольцо верхнее; 16 - прижимное кольцо нижнее; 17 - гайка; 18 - стойка; 19 - шланг; 20 - стеклянная трубка; 21 - индикатор; 22 - держатель индикатора; 23 - опорная пятка индикатора; 24 - шарик; 25 - образец испытываемого грунта

Рисунок К.1

ПРИЛОЖЕНИЕ Л

(рекомендуемое)

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ

ГРУНТА МЕТОДОМ КОМПРЕССИОННОГО СЖАТИЯ

Графики

Масштаб графиков:

по горизонтали 10 мм - 0,025 МПа для

по вертикали 10 мм - 0,02 для

График 1 - Относительное сжатие

водонасыщенного грунта

в зависимости от давления

График 2 - Относительное сжатие

глинистого грунта

при частичном разуплотнении

в зависимости от давления

- точка графика, принимаемая по ординате, равной

- структурная прочность при испытании грунта в компрессионном приборе

Рисунок Л.1

ПРИЛОЖЕНИЕ М

(рекомендуемое)

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ КОМПРЕССИОННОЙ КРИВОЙ

Для определения параметров компрессионной кривой, представленной экспоненциальной зависимостью, ее логарифмируют:

где = 0,43429.

Для определения берут две произвольные точки на компрессионной кривой и и

Затем выбирают третью точку и для нее находят по кривой

Из трех прологарифмированных уравнений:

находят значение

Для определения параметров и разбивают всю совокупность точек компрессионной кривой на две группы. Суммируют каждую группу и составляют два уравнения для первой и второй групп точек:

где - число членов в каждой группе.

Из двух уравнений находят неизвестные параметры и

ПРИЛОЖЕНИЕ Н

(рекомендуемое)

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТОВ ФИЛЬТРАЦИОННОЙ

И ВТОРИЧНОЙ КОНСОЛИДАЦИИ

1 Для определения коэффициента фильтрационной консолидации кривую консолидации (п.2 настоящего приложения) следует обработать методом квадратного корня из времени, а при одновременном определении коэффициентов фильтрационной и вторичной (за счет ползучести грунта) консолидации - логарифмическим методом.

На кривой консолидации выделяют участки фильтрационной и вторичной консолидации, а для насыпных грунтов с заданными значениями влажности и плотности - еще участок дофильтрационной консолидации.

2 Для определения коэффициента фильтрационной консолидации методом квадратного корня из времени по результатам испытаний грунта под постоянным давлением на основании записей в журнале испытаний грунта (приложение А) строят кривую консолидации в координатах: относительная деформация за ступень давления (ордината) - корень квадратный из времени в минутах (абсцисса) (рисунок Н.1).

К начальному участку кривой проводят касательную и из точки пересечения касательной с осью ординат проводят вторую прямую абсциссы которой равны 1,15 соответствующих абсцисс прямой

По пересечению прямой с экспериментальной кривой определяют время соответствующее степени консолидации 0,90.

3 Коэффициент фильтрационной консолидации см/мин (см/год), вычисляют по формуле

где

- коэффициент (фактор времени), соответствующий степени консолидации 0,90, равный 0,848;

- высота образца (средняя между начальной высотой и высотой после завершения опыта на консолидацию), см.

При двусторонней фильтрации принимается высота, равная - время, мин.

4 Для определения и логарифмическим методом строят кривую консолидации в координатах: относительная деформация (ордината) - логарифм времени (абсцисса) (рисунок Н.2).

5 По кривой следует найти деформацию, соответствующую 100%-ному первичному сжатию при заданной нагрузке, для этого проводят касательную к конечному участку кривой

Затем проводят касательную к самой крутой части кривой. Точка пересечения этих касательных соответствует 100%-ному первичному сжатию грунта.

Сжатие, следующее за 100%-ным первичным сжатием, определяется как вторичное сжатие за счет деформаций ползучести.

6 На кривой следует найти значение относительной деформации, соответствующее нулевому первичному сжатию.

Для этого в начальной части кривой выбирают точки с абсциссами 0,1 и 0,4. Разность ординат данных точек, отложенная выше начальной точки графика, определит приведенный нуль

7 Для определения коэффициента фильтрационной консолидации логарифмическим методом для заданного давления определяют время, требуемое для 50%-ного первичного сжатия. Для этого вычисляют деформацию, соответствующую 50%-ному первичному сжатию, равную среднему арифметическому между деформациями, соответствующими нулевому и 100%-ному сжатию

Время, требующееся для 50%-ного первичного сжатия заданным давлением, находят графически по прямой зависимости

Коэффициент фильтрационной консолидации см/мин (см/год), вычисляют по формуле

где - коэффициент (фактор времени), соответствующий степени консолидации 0,5, равный 0,197;

- то же, что и в (Н.1);

- время, соответствующее 50%-ному первичному сжатию, мин.

8 Коэффициент вторичной консолидации (безразмерная величина) определяют по тангенсу угла между прямой, параллельной оси абсцисс,и прямолинейным отрезком кривой на участке вторичной консолидации (рисунок Н.3) по формуле

где и

- значения деформации образца на участке вторичной консолидации;

- время, соответствующее деформациям и мин.

9 Для насыпных грунтов с заданными значениями влажности и плотности кривая консолидации в зависимости от свойств грунтов может иметь три участка (кривая ) или два (кривая ): дофильтрационной консолидации, фильтрационной консолидации и консолидации ползучести (рисунок Н.4).

Коэффициент дофильтрационной консолидации вычисляют по тангенсу угла наклона касательной к первому участку кривой окончание которого определяется пересечением касательных к первому и второму участкам кривой по формуле

Коэффициент фильтрационной консолидации вычисляют по формуле (Н.2), где

Коэффициент вторичной консолидации вычисляют по формулам:

- для кривой

ГРАФИКИ КРИВЫХ КОНСОЛИДАЦИИ ГРУНТА

График обработки кривой консолидации методом корень квадратный из времени

Масштаб графика:	по горизонтали 10 мм - 1 мин для времени
	по вертикали 10 мм - 0,01 для

- время, соответствующее степени консолидации грунта 0,90

Рисунок Н.1

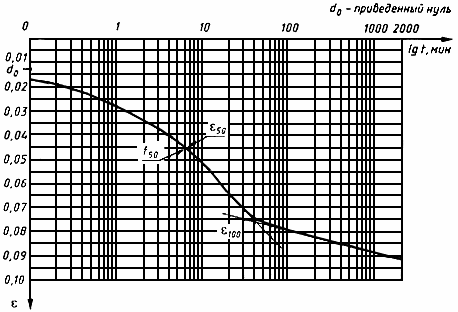

График обработки кривой консолидации логарифмическим методом

Масштаб графика:	по горизонтали - время откладывается на логарифмической шкале;
	по вертикали 10 мм - 0,01 для

Рисунок Н.2

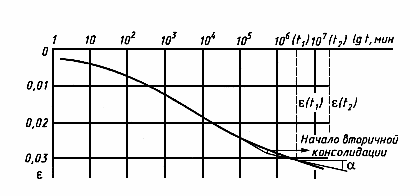

График зависимости относительной деформации

от логарифма времени для определения вторичной консолидации

Масштаб графика:	по горизонтали - время откладывается на логарифмической шкале;
	по вертикали 20 мм - 0,01 для

Рисунок Н.3

График зависимости относительной деформации

от логарифма времени для определения параметров консолидации

для насыпных грунтов с заданными значениями влажности и плотности

Рисунок Н.4

ПРИЛОЖЕНИЕ П

(рекомендуемое)

ОБРАЗЕЦ ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ РЕЗУЛЬТАТОВ

ИСПЫТАНИЯ ЗАСОЛЕННОГО ГРУНТА ПРИ СЖАТИИ

В КОМПРЕССИОННО-ФИЛЬТРАЦИОННОМ ПРИБОРЕ

Масштаб графиков:	по горизонтали 20 мм - 0,025 МПа для 10 мм - 0,1 для
	по вертикали 10 мм - 0,01 для

График

(по схеме «одной кривой»)

(по схеме «трех кривых»)

1, 2, 3 - относительное сжатие грунта соответственно: природной влажности, в водонасыщенном состоянии и выщелоченного без нагрузки в зависимости от давления; 4 - относительное сжатие грунта в результате замачивания (относительная просадочность) при заданном давлении 5 - относительное суффозионное сжатие грунта при фильтрации воды и заданном давлении 6 - деформация грунта при набухании 7 - зависимость относительного суффозионного сжатия от давления ( - начальное давление суффозионного сжатия).

1 - зависимость относительного суффозионного сжатия от степени выщелачивания солей, получаемая в процессе проведения испытания при 2 - то же, при 3 - откорректированная зависимость.

Рисунок П.1

ПРИЛОЖЕНИЕ Р

(рекомендуемое)

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ МЕРЗЛОГО ГРУНТА

ПОД ПОДОШВОЙ ФУНДАМЕНТА

В мегапаскалях

Грунты

Температура испытаний °С

-0,3

-0,5

-1

-1,5

-2

-2,5

-3

-3,5

-4

-6

-8

-10

При льдистости

грунтов 0,2

1 Пески средней

крупности

0,55

0,95

1,25

1,45

1,6

1,8

1,95

2,0

2,2

2,6

2,95

3,3

2 Пески мелкие

и пылеватые

0,45

0,7

0,9

1,1

1,3

1,4

1,6

1,7

1,8

2,2

2,55

2,86

3 Супеси

0,3

0,5

0,7

0,8

1,05

1,15

1,30

1,40

1,5

1,9

2,25

2,5

4 Суглинки и глины

0,25

0,45

0,55

0,65

0,8

0,9

1,0

1,1

1,2

1,55

1,9

2,2

При льдистости

грунтов 0,2

Все виды грунтов, указанные в пп.1-4

0,2

0,3

0,4

0,5

0,6

0,7

0,75

0,85

0,95

1,25

1,55

1,75

ПРИЛОЖЕНИЕ С

(рекомендуемое)

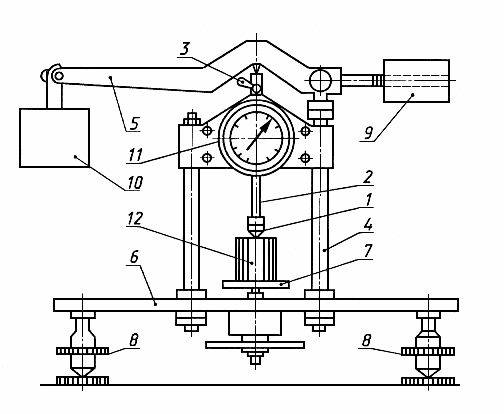

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ ДЛЯ ИСПЫТАНИЯ

МЕРЗЛОГО ГРУНТА ШАРИКОВЫМ ШТАМПОМ

1 - шариковый штамп; 2 - подвижной стержень с держателем шарика; 3 - ручка стопорного винта; 4 - стойки; 5 - рычажный пресс (с соотношением плеч рычага 5:1); 6 - опорная плита;

7 - подвижной столик; 8 - уравнительные винты; 9 - контргруз;

10 - гири; 11 - индикатор деформаций; 12 - образец грунта

Рисунок С.1

ПРИЛОЖЕНИЕ Т

(рекомендуемое)

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ ДЛЯ ИСПЫТАНИЯ

МЕРЗЛОГО ГРУНТА МЕТОДОМ ОДНОПЛОСКОСТНОГО СРЕЗА

ПО ПОВЕРХНОСТИ СМЕРЗАНИЯ

1 - мерзлый грунт; 2 - материал; 3 - рабочее кольцо; 4 - срезная каретка; 5 - корпус прибора; 6 - боковой штамп; 7 - опорная плита; 8 - динамометр

Рисунок Т.1 - Схема одноплоскостного срезного прибора типа ПРС

для определения сопротивления мерзлого грунта срезу по поверхности срезания

Схема испытания по поверхности смерзания мерзлого грунта, грунтового раствора и льда по материалу

Схема испытания по поверхности смерзания мерзлого грунта по грунту, грунтовому раствору и льду

1 - подвижная часть прибора (срезная каретка); 2 - неподвижная часть прибора(корпус) 3 - образец; - касательная нагрузка; - нормальная нагрузка

Рисунок Т.2 - Схемы испытаний на одноплоскостном срезном приборе типа ПРС для определения сопротивления мерзлого грунта срезу по поверхности срезания

ПРИЛОЖЕНИЕ У

(рекомендуемое)

РЕКОМЕНДАЦИИ ПО ИЗГОТОВЛЕНИЮ ОБРАЗЦОВ МАТЕРИАЛА

И ГРУНТА ДЛЯ ИСПЫТАНИЯ МЕТОДОМ ОДНОПЛОСКОСТНОГО

СРЕЗА ПО ПОВЕРХНОСТИ СМЕРЗАНИЯ

1 Изготовление образцов материала фундамента или других твердых материалов (скальных и полускальных горных пород, строительных материалов и др.) следует производить таким образом, чтобы их шероховатость по поверхности смерзания соответствовала требованиям задания. При отсутствии задания шероховатость поверхности образца материала должна соответствовать шероховатости материала в естественных условиях.

Изготовление образцов материала фундамента с такой же шероховатостью поверхности, как у фундамента (не подвергнутой специальной обработке), должно производиться с учетом следующих требований:

- деревянные образцы должны быть изготовлены из необработанной древесины и их поверхность должна быть остругана; при замораживании образцов древесина должна быть в водонасыщенном состоянии;

- стальные образцы должны иметь "горячекатаную" или "холоднокатаную" поверхность в зависимости от вида проката, используемого для изготовления образцов на токарных, фрезерных или строгальных станках без шлифования их поверхности, если образцы применяют взамен горячекатаной стали и со шлифованием - взамен холоднокатаной;

- бетонные образцы должны быть изготовлены с виброуплотнением в гладкой металлической опалубке, поверхность которой перед бетонированием покрывают известковым или глинистым раствором; на поверхности образцов, смерзающихся с грунтом, не должно быть раковин и зажелезненных участков.

При изготовлении образцов материала фундамента, поверхности которого подвергают специальной обработке каким-либо способом, поверхность образцов следует обрабатывать таким же способом. Применение других способов обработки поверхностей образцов для придания им такой же шероховатости, как у боковой поверхности фундамента, допускается при условии инструментальной оценки класса шероховатости в соответствии с ГОСТ 2789. Шероховатость допускается оценивать путем сравнения с эталонной поверхностью, изготовленной в соответствии с требованиями ГОСТ 9378.

2 Образец вида "грунт (грунтовый раствор) - материал" готовят в следующей последовательности: в опорное кольцо формы первого типа помещают материал, затем на него устанавливают рабочее кольцо срезного прибора, на которое помещают защитное кольцо формы. Рабочее кольцо заполняют заранее подготовленным грунтом или грунтовым раствором заданного состава и влажности. При заполнении рабочего кольца грунтом нарушенного сложения добиваются требуемой плотности грунта. Крышку формы устанавливают в ее положение в зависимости от заданных условий промораживания, а именно: при промораживании через грунт - снизу; при промораживании через материал - сверху. При отсутствии данных образец промораживают через материал.

Форму с образцом устанавливают для промораживания в помещение или холодильный шкаф с заданной отрицательной температурой воздуха.

3 Образец вида "лед - материал" подготавливают в следующей последовательности: образец материала помещают в опорное кольцо формы первого типа, на него устанавливают рабочее кольцо срезного прибора, на которое помещают защитное кольцо формы и снизу устанавливают крышку формы. Форму переносят в помещение с заданной отрицательной температурой, где после ее охлаждения производят намораживание льда на материал.

Лед намораживают слоями толщиной до 5 мм, причем каждый новый слой намораживается после полного замерзания предыдущего.

Для намораживания применяют воду, охлажденную до температуры замерзания.

Если заданием требуется испытать лед природного сложения или лед, образованный в условиях, моделирующих природные, то образец льда вырезают из монолита по форме рабочего кольца срезного прибора, закладывают его в рабочее кольцо и смораживают с материалом через слой охлажденной до температуры замерзания воды толщиной до 3 мм, налитой на охлажденную контактную поверхность.

4 Образец вида "грунт - грунтовый раствор (грунт)" подготавливают в следующей последовательности:

- для грунта ненарушенного сложения - вырезают из монолита грунта образец по форме рабочего кольца срезного прибора и помещают его в рабочее кольцо;

- для грунта нарушенного сложения - рабочее кольцо прибора заполняют заранее подготовленным грунтом заданного состава и влажности, добиваясь требуемой плотности грунта, после чего грунт замораживают. Условия охлаждения образца при замораживании определяются заданием. При отсутствии данных образец грунта промораживают в условиях всестороннего охлаждения;

- мерзлый грунт в рабочем кольце срезного прибора устанавливают в опорное кольцо формы второго типа. На это рабочее кольцо устанавливают второе такое же рабочее кольцо и на него помещают защитное кольцо формы второго типа. Верхнее рабочее кольцо заполняют предварительно охлажденным до температуры замерзания грунтовым раствором или грунтом заданного состава и влажности и производят смораживание образца через верхний или нижний торец.

5 Образец вида "грунт - лед" подготавливают в следующей последовательности: сбоку формы второго типа, подготовку и промораживание образца грунта производят в соответствии с 6.2.3.3. Лед намораживают на мерзлый грунт во втором кольце срезного прибора слоями толщиной до 5 мм или примораживают образец природного льда через слой охлажденной до температуры замерзания воды толщиной до 3 мм. Все операции выполняют в помещении с отрицательной температурой.

6 Во время промораживания измеряют температуру контрольного образца грунта, в который помещают термодатчик термоизмерительного устройства.

Промораживание заканчивают, когда температура контрольного образца достигнет значения температуры воздуха в помещении. После этого образец извлекают из формы, герметизируют и сохраняют до испытаний.

ГОСТ 12248-96, часть 5

Строительный каталог
