второй — здание возведено в холодное время года и конструкции здания нагреваются вследствие повышения температуры наружного воздуха в теплое время года.

В первом расчетном случае из-за противодействия основания температурным изменениям линейных размеров продольных конструкций в них возникают растягивающие напряжения, во втором расчетном случае — сжимающее напряжения.

В первом расчетном случае усадочные деформации можно не учитывать, так как в холодное время года деформации усадки бетона не увеличиваются. В связи с тем, что температурные и усадочные деформации во втором расчетном случае противоположны по знаку, а сжимающие напряжения в продольных конструкциях, как правило, не опасны, допускается второй расчетный случай не рассматривать.

Для стадии эксплуатации необходимо проверить конструкции на совместное влияние температурного сокращения продольных наружных стен и деформаций усадки продольных конструкций.

Для зданий с ненесущими наружными стенами, а также с трехслойными несущими стенами с гибкими связями между слоями при определении усилия во внутренних конструкциях можно учитывать только изменение деформаций усадки. Наружный слой продольных трехслойных стен в случае опирания его на фундамент следует рассчитывать на совместное влияние уменьшения его средней температуры (при переходе от теплого к холодному времени года) и деформаций усадки.

11. Продольное усилие в сечении x продольного пояса над k -м ярусом определяется по формуле

(29)

где а_k  — коэффициент линейных температурных деформаций бетона конструкций, образующий продольный пояс k ; D t_k  — расчетный перепад средних температур продольного пояса k ; e _k  — расчетное изменение деформаций усадки бетона, образующего продольный пояс k ; ЕA_k  — продольная жесткость k -го пояса (при k > 1 ЕA_k = EA) ;

w_m = (2m   1) p /2 ; (30)

x  — безразмерная координата, отсчитываемая вдоль длины составной системы с началом отсчета по ее середине (0 £ x £ 1); b ₁ , b  — погонные жесткости при сдвиге продольных связей соответственно в первом и всех остальных ярусах составной системы;

(31)

при b ₁ = b и EA₁ = EAq_m = 1 — полудлина составной системы (половина расстояния между температурно-усадочными швами);

(32 )

В формуле (29) число учитываемых членов ряда рекомендуется принимать с учетом того, что первый отбрасываемый член ряда характеризует ошибку вычислений. Для получения решения с точностью 0,05 достаточно учесть пять членов ряда. В общем случае рекомендуется удерживать нечетное число членов ряда.

Погонное сдвигающее усилие в продольных связях k -го яруса определяется по формуле

(34)

12. Продольная жесткость k -го пояса EA_k определяется как сумма продольных жесткостей перекрытия Ea_k,r продольных стен EA_k,w . При изменении жесткостных характеристик перекрытий и продольных стен по длине определяется приведенная продольная жесткость пояса, определяемая по формуле

(35)

где L_i — длина i -го участка по длине здания, в пределах которого продольная жесткость пояса постоянна; EA_{k , i}  — продольная жесткость k - гo пояса на i -м участке; n  — общее число участков.

Продольная жесткость пояса до образования трещин в бетоне определяется по формуле

EA = E_l A_b + E_s A_s , (36)

где E_l — длительный модуль деформации бетона

E_l = E_b /(1 + j _bt ) ; (37)

E_b  — начальный модуль упругости бетона; j _bt  — определяется по формуле (2) Пособия.

Продольная жесткость пояса после образования в нем трещин определяется по формуле

ЕA = Е_s А_s /y _s , (38)

где y _s  — коэффициент, учитывающий работу растянутого бетона между трещинами и определяемый согласно нормам проектирования железобетонных конструкций.

13. Погонная жесткость (связей сдвига k -го пояса определяется по формуле

(39)

где GA_k,i  — жесткость при сдвиге горизонтального сечения продольных стен k -го яруса на i -м участке: Н_k  — высота k -го яруса; L_i  — длина i -го участка.

Жесткость при сдвиге i -го участка сквозной продольной стены с проемами рекомендуется определять для горизонтального сечения в уровне проемов по формуле

GA_k,i = E_i A_i /(2,5 + H² _o /L_i ), (40)

где A_i , L_i  — соответственно площадь и длина горизонтального сечения стены на i -м участке; H _о  — высота проема в стене в k -м ярусе.

Жесткость при сдвиге i -го участка продольной стены, состоящей из отдельных, не связанных между собой участков, рекомендуется определять по формуле

(41)

где С_j  — коэффициент жесткости основания при повороте фундамента в плоскости стены; I_{j i} ¾ момент инерции фундамента i -го участка стены относительно оси, перпендикулярной плоскости поворота фундамента.

При опирании стен на свайные фундаменты с высоко расположенными ростверками жесткости при сдвиге связей необходимо определять по специальным рекомендациям.

ПРИЛОЖЕНИЕ 2

РЕКОМЕНДАЦИИ ПО ОБЕСПЕЧЕНИЮ УСТОЙЧИВОСТИ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ ПРИ АВАРИЙНЫХ ВОЗДЕЙСТВИЯХ

1. Несущая система жилых зданий должна быть устойчива к прогрессирующему (цепному) разрушению в случае локального разрушения отдельных конструкций при аварийных воздействиях (взрыв бытового газа или других взрывоопасных веществ, пожар и т. п.). Это требование означает, что в случае аварийных воздействий, не предусмотренных условиями нормальной эксплуатации зданий (взрывы, пожары, ударные воздействия транспортных средств и т. п.), допускаются локальные разрушения несущих конструкций (полное или частичное разрушение отдельных стен в пределах одного этажа и двух смежных осей здания), но эти первичные разрушения не должны приводить к обрушению конструкций или к разрушению соседних несущих элементов, на которые передается нагрузка, ранее воспринимавшаяся элементами, поврежденными аварийным воздействием.

Конструктивная система здания должна обеспечивать его прочность и устойчивость в случае локального разрушения несущих конструкций, как минимум на время, необходимое для эвакуации людей, Перемещение конструкций и раскрытие в них трещин не ограничивается.

2. Устойчивость здания к прогрессирующему обрушению проверяется расчетом на особое сочетание нагрузок и воздействий, включающее постоянные и временные длительные нагрузки, а также воздействие гипотетических локальных разрушений несущих конструкций. Постоянная и временная длительная нагрузка должна определяться по СНиП 2.01.07—85. При этом коэффициенты сочетаний нагрузок и коэффициенты надежности по нагрузкам к постоянным и длительным нагрузкам следует принимать равными единице.

Воздействия локальных разрушений несущих конструкций учитываются тем, что из конструктивной системы здания удаляются отдельные элементы, которые могут быть разрушены при аварийных воздействиях.

Для панельных жилых зданий в качестве расчетной схемы локального разрушения следует рассматривать разрушение (удаление) двух пересекающихся стен в пределах одного (любого) этажа на участках от их вертикального стыка (в частности, от угла здания) до ближайшего проема в каждой стене или до следующего вертикального стыка со стеной перпендикулярного направления.

Для оценки устойчивости здания против прогрессирующего обрушения разрешается рассматривать лишь наиболее опасные расчетные схемы разрушения:

локальные разрушения, включающие разрушения наружных стен, ослабленных дверными проемами выходов на балконы и лоджии (схемы 1, 2, 3 на рис. 11);

локальные разрушения, включающие разрушения внутренних стен, слабо связанных с остальными вертикальными конструкциями из-за наличия дверных проемов (см. схемы 1, 4, 5 на рис. 11), из-за балочной разрезки большепролетных плиточных перекрытий (см. схемы 2, 5 на рис. 11) или из-за частичного отсутствия связей через перекрытия (стены, примыкающие к лестничным клеткам; схема 4 на рис. 11).

3. При расчете панельных зданий на устойчивость к прогрессирующему обрушению нормативные сопротивления материалов принимают в соответствии со СНиП 2.03.01—84 и СНиП 11-23-81. Расчетные характеристики сопротивления материалов, определяемые делением нормативных сопротивлений на коэффициенты надежности, для бетонных и железобетонных конструкций повышают за счет использования коэффициентов надежности, указанных в табл. 1. Кроме того, расчетные сопротивления умножают на коэффициенты условий работы, учитывающие малую вероятность аварийных воздействий и интенсивный рост прочности бетона в первый период после возведения здания, а также возможность использования арматуры за пределом текучести материала. Коэффициенты условий работы для бетона принимают по табл. 2, для арматуры классов А-I , А-II , А-III вводится единый коэффициент у_s = 1,1.

Таблица 1

Таблица 2

Расчетные сопротивления прокатной стали принимаются по СНиП II -23-81 с учетом допустимости работы пластичных сталей за пределом текучести. Коэффициент условий работы для пластичных сталей принимается равным 1,1.

4. Для оценки устойчивости панельных зданий к прогрессирующему обрушению следует выделить два типа неповрежденных конструктивных элементов. В элементах первого типа воздействия локальных разрушений не вызывают качественного изменения напряженного состояния, а приводят лишь к увеличению напряжений и усилий (неповрежденные стеновые диафрагмы и плиты перекрытий, нерасположенные над локальным разрушением). В элементах второго типа (к ним относятся конструкции, потерявшие первоначальные опоры — стеновые панели и плиты перекрытий, расположенные над локальным разрушением) в рассматриваемом состоянии здания качественно меняется напряженное состояние.

В связи с тем, что элементы первого типа при нормальных эксплуатационных воздействиях подвергаются нагрузкам в два-три раза ниже разрушающих, а расчетные локальные разрушения, как правило, не могут вызвать перегрузки этих конструкций более, чем в два раза, прочность элементов первого типа разрешается не проверять. Основной задачей расчета является проверка устойчивости стеновых панелей и плит перекрытий, расположенных выше локального разрушения и потерявших опору в результате локального разрушения стен. Устойчивость этих конструкций зависит как от прочности самих зависших элементов, так и от прочности их связей между собой и с неповрежденными стенами.

Устойчивость здания против прогрессирующего обрушения следует обеспечивать, в первую очередь, за счет рационального конструирования связей между сборными элементами. Усиление самих сборных элементов, расположенных над локальным разрушением, не рекомендуется.

6. В целях повышения экономичности конструктивных решений связей, препятствующих прогрессирующему обрушению, необходимо повышать их пластичность, добиваясь, чтобы в предельном состоянии после исчерпания несущей способности связь не выключалась из работы и допускала без разрушения сравнительно большие абсолютные деформации (порядка нескольких миллиметров).

Для обеспечения пластичности соединений сборных элементов их конструктивные решения должны включать специальные пластичные элементы, выполненные из пластичной листовой или арматурной стали.

Растянутая линейная связь между сборными элементами, как правило, представляет цепочку последовательно соединенных элементов — анкер закладной детали, закладная деталь, собственно связь, закладная деталь второго элемента и ее анкер. В силу случайной изменчивости сопротивлении отдельных элементов этой цепи и их соединений предельное состояние всего стыка определяется слабейшим звеном. Соответственно реальная пластичность всего соединения зависит от того, какой элемент окажется слабейшим:

если произойдет выкалывание бетона, в котором анкеруется закладная деталь, то разрушение будет носить хрупкий характер с весьма незначительными абсолютными деформациями, предшествующими выключению связи из работы (рис. 1, а );

если разрушится одно из сварных соединений, то, хотя при качественной сварке пластичность и проявится в силу малой протяженности самого разрушаемого звена, абсолютные деформации, предшествующие выключению связи из работы, будут сравнительно невелики (рис. 1, б );

только в том случае, когда слабейшим звеном соединения окажется собственно металлическая связь, все соединение проявит максимально возможные пластические свойства (рис. 1, в ).

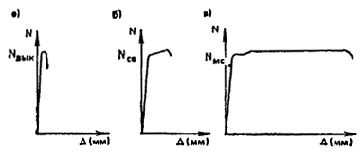

Рис. 1. Диаграмма деформирования растянутой линейной связи при разрушении различных ее элементов

а — при выкалывании анкерующего бетона; б — при разрушении сварных соединений; в — при разрушении листовой или стержневой связи

Соединения сборных элементов, препятствующие прогрессирующему обрушению панельных зданий, должны проектироваться неравнопрочными, при этом элемент, разрушение которого обеспечивает наибольшие пластические деформации соединения, должен быть наименее прочным.

Для выполнения этого условия рекомендуется рассчитывать все элементы соединения, кроме наиболее пластичного, на усилие в 1,5 раза больше прочности пластичного элемента, например, анкеровку закладных деталей и сварные соединения рекомендуется рассчитывать на усилие в 1,5 раза больше, чем саму связь.

Надпроемные перемычки, работающие как связи сдвига, необходимо проектировать так, чтобы они разрушались от изгиба, а не от действия поперечной силы.

Шпоночные сдвиговые соединения необходимо проектировать так, чтобы прочность отдельных шпонок на срез была в 1,5 раза больше их прочности при смятии.

Помимо обеспечения пластичности связей для защиты зданий от прогрессирующего обрушения рекомендуется использовать в комплексе следующие конструктивные мероприятия:

объединять отдельные плиты междуэтажных перекрытий в единый диск специальными металлическими связями, работающими в плоскости перекрытия на растяжение и сдвиг;

заводить плиты перекрытий в несущие стены перпендикулярного направления, используя их как шпоночную связь сдвига (при платформенных стыках такая связь образуется естественным образом);

устраивать междуэтажные связи, обеспечивающие работу горизонтальных стыков между перекрытиями и стенами на растяжение и сдвиг. Для устройства таких связей рекомендуется использовать подъемные петли, штыри и т. п. детали, например, как показано на рис. 2. Такие связи очень пластичны как при растяжении, так и при сдвиге, они обеспечивают совместную работу всех конструкций, расположенных выше локального разрушения; возможность устройства таких связей не зависит от особенностей плана здания.

Рис. 2. Вариант конструктивного решения междуэтажной связи

I — гайка; 2 — шайба; 3 — подъемный штырь

6. Для расчета панельных зданий на устойчивость к прогрессирующему обрушению рекомендуется использовать пространственную расчетную модель в виде системы пластинок (с проемами или без проемов), соединенных между собой сосредоточенными связями, прочность которых эквивалентна прочности фактических связей между панелями (рис. 3, а ). Такая модель здания должна быть рассчитана при всех выбранных в соответствии с рекомендациями п. 2 расчетных схемах локального разрушения конструкций.

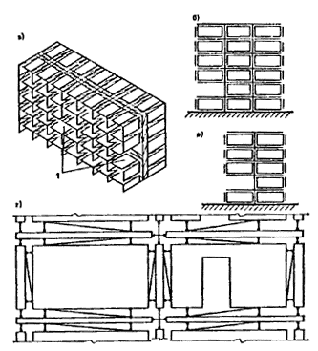

Рис. 3. Расчетная модель здания с локальными разрушениями

1 ¾ локальные разрушения

В случае обеспечения пластичной работы конструктивной системы здания в предельном состоянии расчет рекомендуется проводить кинематическим методом теории предельного равновесия. В этом случае допускается проверять устойчивость лишь элементов, расположенных над локальным разрушением, и расчет здания при каждой выбранной схеме локального разрушения сводится к следующей процедуре:

задаются наиболее вероятные механизмы прогрессирующего (вторичного) обрушения конструкций здания, потерявших опору (задать механизм разрушения значит определить все разрушаемые связи и найти возможные обобщенные перемещения (w_i ) по направлению усилий в этих связях);

для каждого из выбранных механизмов прогрессирующего обрушения определяются прочности всех пластично разрушаемых связей (S_i ); находятся равнодействующие внешних сил, приложенных к отдельным звеньям механизма, то есть к отдельным неразрушаемым элементам или их частям (G_i ), и перемещения по направлению их действия (u_i ):

определяется работа внутренних сил (W ) и внешних нагрузок (U ) на возможных перемещениях рассматриваемого механизма

и проверяется условие равновесия

W ³ U. (1)

Указанная расчетная процедура справедлива лишь при условии выполнения требований п. 5 об обеспечении пластичной работы отдельных панелей и связей между ними в предельном состоянии. Если пластичность какой-либо связи не обеспечена, ее работа учитываться не должна (связь считается отсутствующей). Если таких связей и элементов, которые могут разрушаться хрупко, много, и их формальное исключение слишком сильно уменьшает оценку сопротивления здания прогрессирующему обрушению, следует или обеспечить пластичность связей или изменить саму процедуру расчета. В последнем случае здание должно быть рассчитано на основании упругой пластинчатой модели, включающей расчетное локальное разрушение и позволяющей учесть изменившийся характер работы элементов, потерявших опору. Полученные при этом усилия в отдельных элементах должны сравниваться с их расчетными несущими способностями. Устойчивость здания против прогрессирующего обрушения при этом будет обеспечена, если для любого элемента соблюдается условие F £ S , где F и S соответственно усилие в элементе, найденное из упругого расчета, и его расчетная несущая способность, найденная с учетом указаний п. 3.

Особенности расчета зданий поперечно-стеновой и перекрестно-стеновой систем с ненесущими продольными наружными стенами из легких небетонных материалов

7. Для зданий с несущими поперечными и внутренними продольными стенами и ненесущими небетонными продольными наружными стенами опасность локального разрушения определяется лишь его расположением на плане здания, но не зависит от расположения по его высоте. Наиболее опасными и, следовательно, расчетными локальными разрушениями являются:

разрушение панели торцевой поперечной стены, примыкающей к углу здания;

разрушение панели внутренней поперечной стены, несущей нагрузку от навесных лоджий или балконов и при том ослабленной дверными проемами.

Количество расчетных локальных разрушений указанных типов в каждом конкретном случае определяется индивидуально в зависимости от особенностей плана здания и принятых конструктивных решений. При унифицированном решении сборных элементов и связей между ними и относительно простом плане здания можно ограничиться рассмотрением двух-трех наиболее опасных локальных разрушений.

При каждом выбранном локальном разрушении необходимо рассмотреть все указанные в пп. 8 — 11 механизмы прогрессирующего обрушения и проверить соответствующие рассматриваемому случаю расчетные условия.

8. Первый механизм прогрессирующего обрушения характеризуется одновременным поступательным смещением вниз всех стеновых панелей (или отдельных их частей), расположенных над локальным разрушением (рис. 4). Такое смещение возможно при разрушении связей сдвига между продольными и поперечными стенами (рис. 4, а ) или при разрушении надпроемных перемычек и плит перекрытий (рис. 4, б , в ).

При оценке возможности одновременного обрушения конструкций всех этажей условие равновесия (1) заменяется условием

W_f ³ U_f (2)

где W_f и U_f  — соответственно работа внутренних и внешних сил на перемещениях элементов одного этажа; этажи разделяются нижней поверхностью перекрытия, которое относится к этажу, расположенному над перекрытием.

Если плиты перекрытий не заведены в продольные несущие стены, обрушению препятствуют лишь связи сдвига между панелями разрушенной поперечной стены и продольной стены (рис. 4, а ). В этом случае условие равновесия (2) эквивалентно требованию

S₁ ³ G_w,in + G_l + 0,5(G¢ _w,ex + G¢¢ _w,ex ) + 0,5(q¢ L¢ l¢ + q¢¢ L¢¢ l¢¢ ), (3)

где S ₁  — прочность связей сдвига в вертикальном стыке между продольными и поперечными стенами; G_w,in , G_l  — соответственно вес панели поперечной стены и приходящаяся на нее нагрузка от лоджии; G¢ _w,ex , G¢¢ _w,ex ¾ соответственно веса панелей наружных стен, примыкающих с двух сторон к разрушенной поперечной стене; q' , q¢¢  — равномерно распределенная нагрузка па плиты перекрытия; L' , L" , 1' , 1" — размеры плит перекрытий, опирающихся на разрушенную стену.

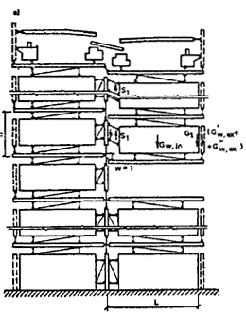

Рис. 4. Варианты механизма прогрессирующего обрушения I типа

Если плиты перекрытия заведены в продольные и поперечные стены (платформенные стыки), они образуют между ними практически неразрушимую связь сдвига. В этом случае рассматриваются лишь такие разновидности механизма обрушения I типа, которые возможны при ослаблении поперечной стены дверными проемами (см. рис. 4, б , в ). При этом условие (2) принимает вид

W^I _w,in + W^I _p ³ U^I _w,in + U^I _p + U_w,ex , (4)

где W^I _w,in , U^I _w,in — соответственно работа внутренних и внешних сил на перемещениях отдельных частей панели внутренней стены; W^I _p , U^I _p  — соответственно работа внутренних и внешних сил, приложенных к плитам перекрытий; U_w,ex  — работа внешних сил, приложенных к наружным панелям.

Работа W^I _w,in определяется сопротивлением изгибу над- и подпроемных перемычек и в общем случае определяется соотношением

W^I _w,in = (M¢ _sup + M¢¢ _sup + M'_inf + M"_inf )/b , (5)

где M¢ _sup , M¢¢ _sup , M'_inf , M"_inf — соответственно прочности при изгибе левого и правого опорных сечений верхней и нижней перемычек, a b — пролет перемычек.

Если поперечная стена отделена от продольной дверным проемом и связь между ними отсутствует, то W^I _w,in = 0. Если связь между поперечной стеной и продольной осуществляется перемычкой — «флажком» (см. рис. 4, в ), то прочность левого опорного сечения (M¢ _sup ) определяется прочностью горизонтальной линейной связи (S ₂ ) ; при этом прочность сдвиговой связи в соответствии с рекомендациями п. 4 должна удовлетворять условию

S ₁ ³ l,5 M¢¢ _sup /b . (6)

Работа U_w,in определяется весом обрушающейся части панели внутренней стены аG_w,in , (где G_w,in  — вес всей панели, 0 < а < 1) и приложенной к ней вертикальной нагрузкой от навесной лоджии (G_l )

U^I _w,in = аG_w,in + G_l . (7)

Работа внешних и внутренних сил, приложенных к плитам перекрытий, первоначально опертых по трем сторонам, определяется их пластическим изломом по схеме, показанной на рис. 4, б , в , и вычисляется по формулам

W^I _p = W¢ ^I _p + W¢¢ ^I _p ; U_p = U¢ ^I _p + U¢¢ ^I _p , (8)

где

(9)

l_i , L_i — пролет i -й плиты в направлении продольных стен и пролет в поперечном для здания направлении; М_1i ( М¢ _1i ) , М_2i ( М'_2i )  — изгибающие моменты, воспринимаемые i - й плитой перекрытия при ее изгибе по балочной схеме соответственно вдоль пролетов l_i , и L_i при растяжении нижних волокон (верхних волокон); t — ширина дверного проема во внутренней стене (см. рис. 4, б , в ); f  — привязка начала проема к внутреннему торцу.

Если перекрытие выполнено из балочных плит, то в неравенстве (9) принимается

W^I _p = 0 ; U^I _p = 0,5 (q¢ L¢ l¢ + q¢¢ L¢¢ l¢¢ ). (10)

Работа сил, обусловленных весом наружных панелей, примыкающих к поврежденной стене слева и справа (G¢ _w,ex и G¢¢ _w,ex ) приблизительно вычисляется так:

U_w,ex = 0,5(G¢ _w,ex W¢ _w,ex + G¢¢ _w,ex W¢¢ _w,ex ). (11)

Выполнение требования (4) является необходимым условием предотвращения прогрессирующего обрушения здания, при сравнительно небольших перемещениях (менее 10 см) конструкций, потерявших опору. Если оно выполнено, следует перейти к проверке дополнительных условий, изложенных в пп. 9 — 11.

Если же условие (4) не соблюдается, возможны два варианта:

первый — усилением (или перераспределением) арматуры перемычек внутренних стен и плит перекрытий добиться его выполнения;

второй — перейти к другим конструктивным способам защиты от прогрессирующего обрушения, допускающим очень большие перемещения (десятки сантиметров) элементов, потерявших опору и требующих соответственно выполнять расчет по деформированной схеме (см. п. 12).

9. Механизм прогрессирующего обрушения второго типа характеризуется одновременным поворотом каждой стеновой панели, расположенной над локальным разрушением, вокруг своего центра вращения (рис. 5). Такое смещение требует разрушения растянутых связей этих панелей с неповрежденной стеной (S₂ ; на рис. 5, а ), разрушения связей сдвига стеновых панелей с плитами перекрытий в горизонтальных стыках (S₃ на рис. 5) и пластического излома плит перекрытий, первоначально опертых по трем сторонам, по схеме, приведенной на рис. 5, г .

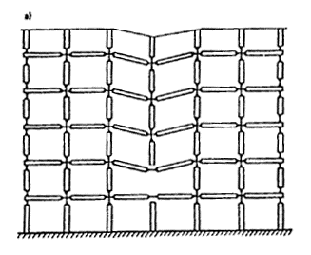

Рис. 5. Механизм прогрессирующего разрушения II типа

В рассматриваемом случае условие (2) принимает вид

W^II _t + W^II _p ³ U^II _w,in + U^II _p + U_w,ex , (12)

где W^II _p , U^II _w,in , U^II _p , U_w,ex ¾ то же, что и величины W^I _p , U^I _w,in , U^I _p , U^I _w,ex в (4), a W^II _t  — работа сил сопротивления связей (S ₂ и S ₃ ) меновых панелей, потерявших опору, с неповрежденными конструкциями. Отдельные слагаемые из (12) вычисляются следующим образом:

W^II _t = S₂ y₂ /L + S₃ h/L ; (13)

U^II _w,in = G_w,in x/L + G_l , (14)

где y ₂ , h , x — расстояния от центра вращения до линии действия усилий S₂ , S₃ и силы тяжести G_w,in (см. рис. 5); W^II _p , U^II _p  — вычисляются по формулам (8) при соответствующей замене верхнего индекса, причем

W^II _pi = (M'_1i /l_i + M¢ _2i /L_i )w_i ; U^II _pi = q_i L_i l_i u_i /6. (15)

Здесь все величины имеют тот же смысл, что и в (9); величина U_w,ex вычисляется по формуле (11 ).

Выполнения условия (12) следует добиваться прежде всего за счет увеличения связей сдвига (S ₃ ), так как увеличение прочности растянутой связи (S ₂ ) не всегда возможно (рис. 5, б ), а иногда и нецелесообразно: если к продольной стене прикрепляется поперечная стена лишь с одной стороны, то для учета этой связи в расчете необходимо оценить прочность продольной стены на изгиб из ее плоскости (см. рис. 5, в ).

10. Помимо условий необрушения (4) и (12) необходимо оценить возможность обрушения лишь одних плит перекрытий, расположенных непосредственно над выбитой панелью поперечной стены и первоначально опертых по трем сторонам (третий механизм).

Для того, чтобы эти плиты не обрушивались, достаточно выполнить условие

W^II _p ³ U^II _p + U_w,ex   S₄ w_w,ex , (16)

где S₄  — прочность сдвиговой связи между навесной панелью и поперечной стеной (рис. 6); в формуле (16) S₄ принимается по расчету, но не более величины U_w,ex .

Рис. 6. Схема обрушения плит перекрытий

Если соотношение (16) не выполняется, это значит, что плиты необходимо прикрепить к вышерасположенной поперечной стене связями, воспринимающими растяжение (рис. 6). Тогда условие (16) заменяется следующим:

W^II _p + W^III _t ³ U^II _p + U_w,ex   S₄ w_w,ex , (17)

где W^III _t  — работа сил растяжения связей S ₅ . Эта работа вычисляется по формуле

W^III _t = nS₅ wx₅ /L , (18)

n  — число связей; x₅  — координата, определяемая линией действия равнодействующей реакции рассматриваемых связей в предположении, что все они достигли своего предельного значения — S₅ .

Если перекрытия выполнены из балочных плит, условие (16) не выполняется (W^II _p = 0); поэтому в этом случае постановка связей рассматриваемого типа обязательна. При этом их прочность определяется величиной опорных реакций каждой балочной плиты.

11. Четвертый механизм обрушения предусматривает перемещения конструкций лишь одного этажа, расположенного непосредственно над выбитой панелью поперечной стены (рис. 7). Этот механизм предполагает сочетание поступательного перемещения поперечной стены (как в первом механизме) с изломом плит, характерным для второго механизма (см. рис. 5, в , г). Такой механизм возможен лишь при ослаблении поперечной стены дверными или оконными проемами.

Рис. 7. Схема обрушения конструкций одного этажа

Условие невозможности образования механизма рассматриваемого типа

W^I _w,in (1   c /L ) + W^II _p + W^IV _t ³ (1   c /L )U^I _w,in + U^II _p + U_w,ex   S₄ (w_w,ex   w_w,in ), (19)

где W^IV _t  — работа сил растяжения вертикальных связей типа S₅ и S ₆ ;

(20)

где k  — число связей шестого типа; S₆ , S₅  — предельные усилия в связях шестого и пятого типа; w_i  — перемещения по направлению i - й связи пятого типа, они определяются как разность перемещений точки прикрепления связи к плите и точки прикрепления связи к панели поперечной стены.

Если при отсутствии связей шестого типа (S₆ = 0) условие (19) не выполняется, не рекомендуется добиваться его выполнения за счет усиления связей пятого типа — это неэкономично, поскольку эти связи, как следует из уравнения (20), работают неравномерно. В этом случае наиболее рациональное решение — поставить связи шестого типа и образовать связь по типу, описанной в п. 5.

12. Если при локальном разрушении внутренней поперечной стены не удастся обеспечить выполнение условия (4), то есть не удается предотвратить прогрессирующее обрушение по первой схеме (см. рис. 4), рекомендуется специальными связями плит перекрытий обеспечить их эффективное сопротивление прогрессирующему обрушению, при больших прогибах как элементов висячей системы (рис. 8). Такой прием обычно оказывается целесообразнее и необходим при локальном разрушении поперечной стены, значительно удаленной от остальных несущих стен и связанной с ними только балочными плитами перекрытий или слабоармированными большепролетными плитами, первоначально опертыми по трем сторонам.

Рис. 8. Работа плит перекрытий как элементов висячей системы

Требования, которым должны удовлетворять связи и плиты, образующие висячую систему, вытекают из расчета по деформированной схеме (см. рис. 8, б ): цепь последовательно соединенных элементов (связь — плита — связь — плита — связь) должна включать очень пластичное звено, которое обеспечивало бы общее удлинение цепи порядка нескольких процентов (естественно, при этом в плитах допускаются какие угодно трещины). Для выполнения этого условия необходимо, чтобы

(21)

где G — погонная нагрузка, приходящаяся на разрушенную стену с каждого этажа

G = 0,5q (l¢ + l¢¢ ) + G_w,in /L ;

N — погонная несущая способность слабейшего звена висячей цепи; e  —расчетное относительное удлинение плиты с меньшим пролетом (точнее — относительное увеличение расстояния между точками стыковки этой плиты с другими плитами); w  — прогиб, при котором достигается равновесие; l_min , l_max — соответственно минимальный и максимальный пролеты.

Соотношения (21) получены из предположения, что в силу случайной изменчивости сопротивлении материалов максимальное возможное удлинение реализуется лишь в одной плите. Таким образом, в случае l_min = l_max = l при e = 4 ¸ 6 % из (21) следует, что N = (2 ¸ 2,5) и w = (0,2 ¸ 0,25)l .
