Минстрой России

ЦНИИП градостроительства

РЕКОМЕНДАЦИИ

ПО ПРОЕКТИРОВАНИЮ ВОКЗАЛОВ

Москва 1997

УДК (69 + 692.622 + 692.8) (083.74)

Рекомендации по проектированию вокзалов /Минстрой России, ЦНИИП градостроительства. — М.: ГУП ЦПП, 1997.— 60 с.

РАЗРАБОТАНЫ ЦНИИП градостроительства Минстроя России (руководитель темы — канд. техн. наук З. В. Азаренкова).

Содержат наиболее общие для вокзалов всех видов транспорта принципы и приемы архитектурно-пространственных организаций элементов — станций и портов, а также помещений вокзалов и их групп.

Рекомендации разработаны и составлены на основе Пособия по проектированию вокзалов (к СНиП II-85-80) с изменениями и дополнениями.

Они развивают и дополняют требования СНиП 2.07.01-89*, СНиП 2.08.02-89*, а также других нормативных документов, регламентирующих требования проектирования и строительства вокзалов различного назначения.

Предназначены для архитекторов и специалистов, работающих в области градостроительства.

Ил. 32, табл. 20, список литературы.

Рецензент — д-р архит. проф. МАрхИ Г. Е. Голубев.

ПРЕДИСЛОВИЕ

Рекомендации по проектированию вокзалов развивают и дополняют требования СНиП 2.07.01-89*, а также СНиП 2.08.02-89* и других нормативных документов, регламентирующих требования проектирования и строительства вокзалов различного назначения.

Они включают наиболее общие для вокзалов всех видов транспорта принципы и приемы архитектурно-пространственных организаций элементов станций и портов, а также основных помещений вокзалов и их групп. Указаны предпосылки объединения или блокировки вокзалов с другими зданиями и сооружениями.

Рекомендации содержат обширный справочно-информационный материал, в том числе иллюстрации с примерами из отечественного и зарубежного опыта планировочной организации вокзальных комплексов, их размещения на плане города и устройства пересадочных узлов.

Разработаны в ЦНИИП градостроительства Минстроя России (руководитель темы — канд. техн. наук З.В. Азаренкова) с использованием материалов «Пособия по проектированию вокзалов» (М.: Стройиздат, 1987).

При подготовке Рекомендаций были учтены замечания и предложения следующих организаций и специалистов, приславших свои отзывы по проекту: Мос-гипротранс, Гипроавтотранс, ГПИ и НИИ «Аэропроект», ПИ и НИИМТ ЧерноморНИИпроект, СоюзморНИИпроект, ЦНИИЭП учебных зданий, ГК Санитарно-эпидемиологического надзора РФ.

Замечания и предложения по настоящим Рекомендациям направляйте по адресу: 117331, Москва, просп. Вернадского, 29, ЦНИИП градостроительства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рекомендации используются при разработке технико-экономических основ (ТЭО) генеральных планов городов и проектов генеральных планов городов, комплексных транспортных схем (КТС). Они применяются при разработке проектов соответствующих станций, портов, пассажирских и других зданий различного назначения с учетом комплексной застройки привокзальных площадей, взаимного размещения помещений вокзала и перронов.

Включенные в Рекомендации нормативные положения не распространяются на проектирование зданий и сооружений сезонного использования, пассажирских павильонов, служебно-пассажирских зданий.

1.2. На стадиях градостроительного проектирования решаются основные задачи развития транспортного узла города во взаимосвязи с формирующейся системой расселения, в том числе с развитием сети транспортных зданий, сооружений и устройств, связанных с организацией обслуживания пассажиров (18).

На стадии выполнения генерального плана города осуществляются:

определение объемов пассажирских перевозок по видам транспорта и сообщений в увязке с отраслевыми схемами развития транспорта (железнодорожного, морского, речного, автомобильного и воздушного);

разработка предложений по размещению вокзалов различных видов транспорта с учетом их взаимодействия: в структуре транспортного узла города.

На стадии выполнения комплексной схемы развития всех видов городского пассажирского транспорта осуществляются: уточнение объема пассажирских перевозок, взаимодействие магистральных видов транспорта с городским в обслуживании пассажиров на территории города и его пригородной зоны;

увязка перспективных сетей развития городского общественного транспорта с выделением участков в первую очередь и на расчетный срок с учетом конкретных транспортных решений комплексной схемы и очередности развития улично-дорожной сети в зонах размещения вокзалов магистрального транспорта.

На стадии разработки проектов детальной планировки, эскизов и проектов застройки осуществляются:

определение характера и объемов строительства на первую очередь, расчетный срок, а также в ряде конкретных случаев определение необходимости дальнейшего развития вокзала за пределами расчетного срока;

функциональное зонирование территории вокзала и привокзальной зоны;

обеспечение единства технологического и архитектурного решения комплекса зданий и сооружений вокзала, а также привокзальной площади и перрона.

В проектах детальной планировки и в эскизах застройки предварительно намеченное в генплане строительство (или реконструкция) вокзалов подлежит уточнению и конкретизации с определением расчетной вместимости или пропускной способности, размеров участков отдельных зданий и сооружений, организации подъездов к ним с увязкой принятых решений с существующей и проектируемой застройкой и улично-дорожной сетью, схемой использования подземного пространства и инженерными сетями, со строгим резервированием необходимых участков на расчетный срок и перспективу.

1.3. На стадии разработки проектов и рабочей документации реализуются и корректируются принципиальные решения, принятые на всех перечисленных проектных стадиях в п. 1.2.

1.4. При проектировании вокзалов необходимо учитывать требования СНиП 2.07.01-89*, СНиП 2.08.02-89*, СНиП 2.01.02-85* и других действующих нормативных документов, ссылки на которые приводятся в соответствующих разделах Рекомендаций (1,2,6).

1.5. Технические требования проектирования вокзалов различного назначения следует учитывать в соответствии с отраслевыми нормами технологического проектирования, разрабатываемыми институтами: Мосгипротранс, СоюзморНИИпроект, Гипроречтранс, Гипро-автотранс.ГПИ и НИИ «Аэропроект».

1.6. Проектирование новых и реконструируемых вокзалов необходимо выполнять с учетом соблюдения санитарных норм, а также местных условий благоустройства, озеленения, охраны окружающей среды, включая памятники градостроительства и архитектуры, культуры и искусства, ведущие элементы природного ландшафта.

1.7. Содержащиеся в настоящем документе рекомендации, связанные с учетом потребностей инвалидов и маломобильных групп населения при их обслуживании в вокзальных комплексах, не исключают применения на соответствующих стадиях проектирования ВСН 62-91*/Госкомархитектуры (8).

1.8. Рекомендации применяются при составлении кадастровых документов по регламентации использования территории вокзальных комплексов и близлежащих зон [9].

2. РАЗМЕЩЕНИЕ ВОКЗАЛОВ НА ПЛАНЕ ГОРОДА

2.1. В условиях непрерывного развития взаимосвязей между городом и другими населенными пунктами и регионами страны повышаются требования, предъявляемые к транспортной инфраструктуре, к взаимодействию ее элементов в транспортных узлах. Важнейшими элементами транспортной системы города являются вокзалы. От рационального размещения вокзалов в структуре города во многом зависят эффективность использования различных видов транспорта, уровень транспортного обслуживания населения.

При расположении вокзала в городе необходимо учитывать совокупность транспортных устройств в пунктах примыкания или пересечения соответствующих магистралей (линий, трасс) различных видов внешнего транспорта (железнодорожного, морского, речного, автомобильного, воздушного), а также городского транспорта, совместно выполняющих операции по транзитным, дальним, местным, пригородным и городским перевозкам пассажиров и грузов (рис. 1 — 3).

2.2. Вокзал является частью вокзального комплекса (железнодорожной пассажирской станции, пассажирского района речного или морского порта, центрального автовокзала и пассажирской автобусной станции, пассажирского сектора аэропорта), в который входят все функционально и композиционно взаимосвязанные здания, сооружения и устройства, предназначенные для обслуживания пассажиров и проведения билетных, багажных, почтовых и других операций.

Планировочное решение участка и выбор принципиальной схемы вокзала должны производиться в соответствии с требованиями СНиП 2.07.91-89* и настоящих Рекомендаций на основе схемы районной планировки и генерального плана города. Вокзалы являются структурными элементами города и его транспортного узла с обеспечением их планомерного развития и взаимосогласованного решения основных элементов вокзального комплекса (перрон, здание, привокзальная площадь), блокировки с объектами общегородского значения, а также с учетом ряда архитектурно-художественных задач. Выполнение градостроительных требований влияет на повышение качества обслуживания пассажиров, прежде всего путем сокращения полных затрат времени на все виды обслуживания, создание комфорта (удобства) в получении услуг и пользовании отдельными службами и устройствами в вокзалах, а также приводит к снижению строительных и эксплуатационных затрат. При выборе места расположения вокзалов рекомендуется руководствоваться общими принципами их размещения, изложенными в табл. 1.

2.3. Участок для строительства железнодорожного, морского, речного или автобусного вокзала рекомендуется выбирать, как правило, со стороны наиболее крупных застроенных районов города с обеспечением относительной равно удаленности его по отношению к основным функциональным зонам (труда, быта и отдыха) данного города и тяготеющего к нему региона.

Вокзалы должны быть связаны удобными транспортными путями с промышленными зонами, основными жилыми районами, зонами и объектами массового тяготения городского или регионального значения. Учитывая, что в любом из вокзалов пассажир не заканчивает своей поездки, а, как правило, лишь меняет один вид транспорта на другой — чаще всего внешний транспорт на внутригородской или наоборот, в ситуационных планах вокзалов необходимо показывать:

территории - существующих и проектируемых сооружений внешнего транспорта с определением местоположения всех пассажирских зданий (в том числе железнодорожных вокзалов, речных и морских портов и пристаней, автобусных вокзалов, аэропортов и вертолетных станций, городских аэровокзалов и транспортных агентств), а также мостов, путепроводов. тоннелей и других опорных инженерно-транспортных сооружений;

магистральные улицы и дороги общегородского и районного значения;

системы общественного транспорта, выделяя линии скоростного движения, с размещением существующих и проектируемых трамвайных, троллейбусных и автобусных депо, парков, гаражей для легковых и грузовых таксомоторов, грузовых и специальных автомобилей.

2.4. Вокзалы классифицируются по нескольким общим для них признакам:

а) по назначению или видам используемых транспортных средств, ведомственной принадлежности и соответствующим им видам пассажирских сообщений;

б) по условиям размещения на данной транспортной магистрали, линии, трассе;

в) по преобладающим категориям обслуживаемых пассажиров;

г) по пропускной способности к соответствующей ей единовременной вместимости.

Таблица 1

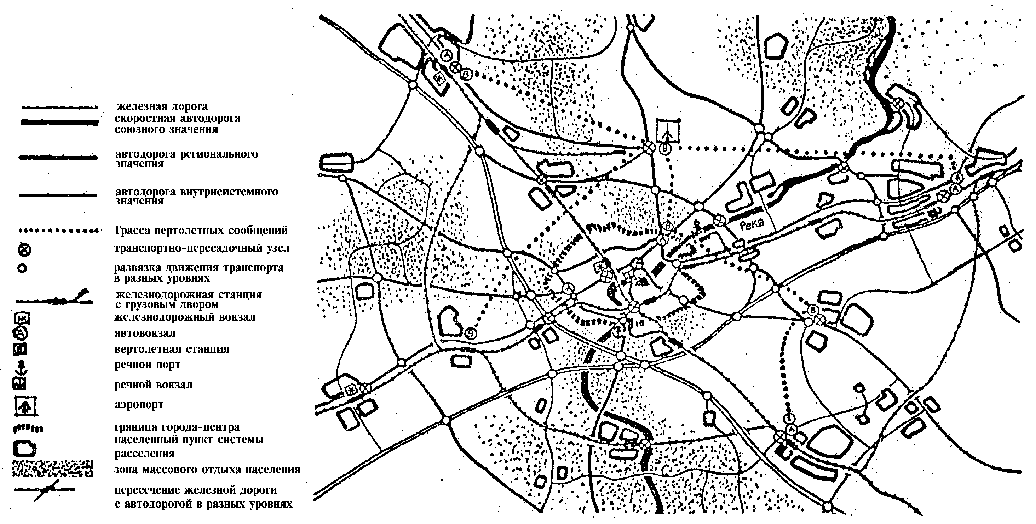

Рис. 1. Схема размещения вокзала в городе-центре и системе расселения

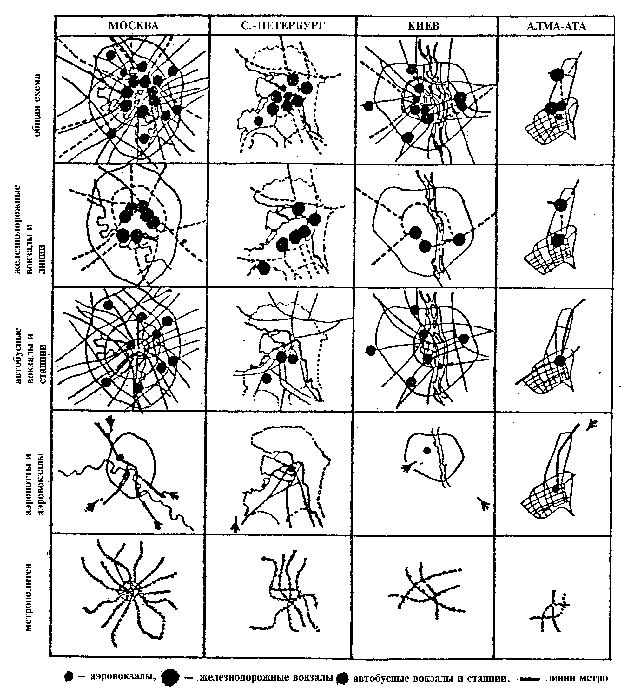

Рис. 2. Размещение вокзалов на плане крупнейшего города

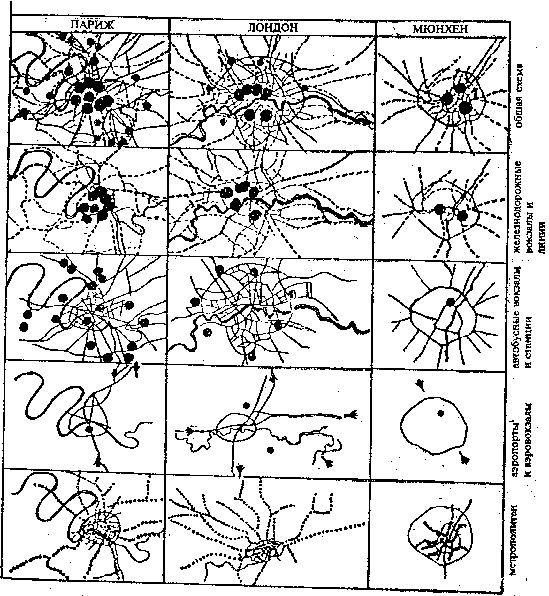

Рис. 3. Размещение вокзалов на плане зарубежного города

1. По назначению и ведомственной принадлежности различают железнодорожные, морские, речные и автобусные вокзалы, а также аэровокзалы в аэропортах и городские аэровокзалы. Виды пассажирских сообщений приведены в табл. 2.

Таблица 2

2.4.2 . По условиям размещения на транспортной магистрали различают вокзалы конечные или тупиковые, на которых основная часть пассажиров заканчивает поездку на внешнем транспорте; узловые, расположенные в местах пересечений или примыканий линий одного или нескольких видов внешнего транспорта, в которых значительная часть пассажиров совершает пересадки, и промежуточные, расположенные между конечными и узловыми станциями (портами, аэропортами).

3. Категории обслуживаемых пассажиров соответствуют основным видам пассажирских сообщений: международным, дальним, местным, пригородным, внутригородским и различным их сочетаниям, которые во многом предопределяют характер и очередность проводимых операций, состав основных помещений, соотношение их площадей, последовательность размещения и принципиальную архитектурно-пространственную схему вокзала.

4. По пропускной способности и единовременной вместимости вокзалы классифицируются на малые, средние, большие и крупные в соответствии с табл. 3.

Таблица 3

5. Устройство объединенных вокзалов рекомендуется при наличии значительных потоков пассажиров, пересаживающихся в конкретном узле с одного вида магистрального, местного или пригородного транспорта на другой, с учетом соответствующих функционально-технологических и градостроительно - планировочных предпосылок. Объединенные вокзалы возможны преимущественно в следующих сочетаниях: железнодорожно-автобусные, речные — автобусные, морские — автобусные, морские — железнодорожные (табл. 4).

Таблица 4

2.5.1. Создание объединенных вокзалов, кроме градостроительного эффекта (экономия территории, сокращение строительных объемов и протяженности инженерных коммуникаций, повышение архитектурно-художественной выразительности застройки и др.), значительно повышает удобства пассажиров при поездке с пересадками, дает им возможность получить в одном месте всю необходимую информацию, приобрести билет, сдать багаж и т.п. При этом исключаются затраты времени и сил пассажиров на переезды по городу, уменьшается загрузка городского транспорта.

2.5.2. Отнесение объединенного вокзала к определенной группе вокзалов по вместимости (или пропускной способности) следует осуществлять по общему расчетному количеству пассажиров всех видов внешнего транспорта применительно к тому из них, который имеет в данном узле наибольший удельный вес. При проектировании объединенного вокзала капитальные сооружения основного в данном узле вида магистрального транспорта (пути железнодорожной станции, причалы и пирсы морского или речного порта и др.), а также конкретная градостроительная ситуация во многом предопределяют его принципиальную архитектурно-планировочную схему. Объединение вокзала с другими зданиями и сооружениями, входящими в состав вокзального комплекса, не должно противоречить нормальным условиям организации технологического процесса работы, а также технико-экономической целесообразности.

2.5.3 . В зависимости от совокупности местных условий и технико-экономических обоснований допускаются различные формы объединения вокзалов, а именно: взаимоувязанное размещение вокзалов различных видов транспорта на близко расположенных участках, их блокировка с непосредственным примыканием объемов и участков или полное объединение в одном объеме с использованием пассажирами различных видов транспорта общих сооружений, помещений и устройств, например, общих операционных залов, залов ожидания, кафе-ресторанов, камер хранения и др.

2.5.4. Рекомендуется предусматривать блокировку вокзалов (пассажирских зданий) с общегородскими объектами культурно-бытового назначения, такими как: гостиница, транспортное агентство, почтамт, кафе, ресторан, торговый центр, киноконцертный зал, видеосалон и др. Блокировка зданий влияет на рациональное использование территории города, а также на стоимость строительства и эксплуатации транспортных и инженерных коммуникаций. Блокированные объекты такого типа сооружаются, как правило, при долевом участии заинтересованных сторон.

3. ГЕНЕРАЛЬНЫЙ ПЛАН ВОКЗАЛА

3.1. Проектирование вокзалов следует производить на основе единого технологического и градостроительно-планировочного решения всего вокзального комплекса (железнодорожной пассажирской станции, пассажирского района морского или речного порта, автовокзала и пассажирской автобусной станции, пассажирского сектора аэропорта, см. приложение), в состав которого входят следующие взаимоувязанные элементы:

привокзальная площадь с остановочными пунктами общественного транспорта, автостоянками и другими устройствами;

основные пассажирские, служебно-технические и вспомогательные здания и сооружения с общими приемами их архитектурно-пространственной композиции, благоустройства и озеленения, решениями малых форм архитектуры;

перрон (приемоотправочные железнодорожные пути и пассажирские платформы, причалы и пирсы морских и речных портов, внутренняя транспортная территория автовокзалов и пассажирских автостанций, аванперрон аэропорта).

Архитектурно-пространственная композиция здания вокзала, как правило, должна выявлять его доминирующее значение как основного сооружения вокзального комплекса (рис. 4).

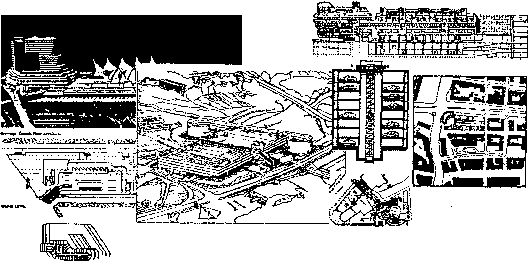

А. ЖЕЛЕЗНОДОРОЖНЫЙ ВОКЗАЛ С ПЕРРОНОМ БЕРЕГОВОГО И ТУПИКОВОГО ТИПА

1 — платформы дальних и местных поездов; 2 — платформы пригородных поездов: 3 — остановочные пункта автобусов; 4 — остановочные пункты троллейбусов; 5  — остановочные пункты трамваев;6 — автобусная станция; 7 — автостоянки

Б. МОРСКОЙ И РЕЧНОЙ ВОКЗАЛЫ

1 — остановочные пункты автобусов, троллейбусов; 2 — автостоянки, стоянки туристских автобусов; 3 — площадь торжественных встреч; 4 — перрон речного вокзала

В. АВТОБУСНЫЙ ВОКЗАЛ

1 — платформы отправления; 2 — платформы прибытия; 3 — стоянка автобусов (отстой); 4 — стоянка междугородных и городских такси; 5  — тоннели для пешеходов

Г. АЭРОВОКЗАЛ С ПОСАДОЧНЫМИ ГАЛЕРЕЯМИ НА ПЕРРОНЕ

1 — зал отправления пассажиров; 2 — залы прибытия пассажиров ; 3  — остановочные пункты автобусов; 4 — автобусная станция; 5 —железнодорожная платформа; 6— автостоянки

Рис. 4. Структура вокзальных комплексов

2. Земельный участок должен иметь размеры и конфигурацию, достаточные для размещения привокзальной площади, зоны застройки зданий и сооружений вокзала и перрона с учетом возможности их перспективного развития и расширения. Промежуточные этапы строительства должны иметь законченные архитектурно-планировочные решения, обеспечивающие оптимальные условия работы вокзала на всех основных этапах его развития и необходимые удобства для пассажиров и персонала.

3.3. Проекты вновь сооружаемых или реконструируемых вокзалов должны удовлетворять приведенным требованиям:

а) предусматривать необходимый состав зданий, сооружений и устройств с целью обеспечения оптимальных условий обслуживания пассажиров и сокращения затрат их времени на все операции, связанные с отправлением, прибытием и пересадкой;

б) учитывать архитектурно-композиционный и стилевой характер, а также масштаб существующей и проектируемой застройки данной части города или даже всего города в целом с учетом конкретных культурно-исторических, национальных и других местных особенностей;

в) учитывать природно-климатические особенности района строительства, а также природный ландшафт, характер предпочтительного озеленения, рельеф, гидрогеологические, сейсмические и другие конкретные условия; предусматривать мероприятия по обеспечению охраны окружающей среды от загрязнения отработавшими газами, сточными водами, по поддержанию нормируемых уровней шума и вибраций;

г) предусматривать передовые методы обслуживания пассажиров с широким использованием средств механизации; автоматизации и компьютеризации при выполнении операций по наведению справок, предварительной и срочной продаже, компостированию и регистрации билетов, приему, выдаче и транспортировке багажа, почты, грузов, а также при содержании и уборке помещений и территорий;

д) создавать комфортные условия для инвалидов и престарелых в вокзальных комплексах путем удобной и прогрессивной организации соответствующих пешеходных путей (на привокзальной площади, в здании вокзала и на перроне), обеспечения оптимального обслуживания на вокзале, упорядочения передвижений на перроне и посадки в транспортные средства (вагон, автобус, судно, самолет) с применением специальных перронных и других устройств и приспособлений.

3.4. Участки, предназначенные для размещения вокзалов, следует выбирать с учетом предотвращения отрицательных воздействий, оказываемых средствами транспорта на население, проживающее в районе вокзала, и на окружающую городскую среду (в соответствии с требованиями санитарно-гигиенических норм), с обеспечением возможно более полного разделения путей движения массового, индивидуального, специального и другого транспорта и пешеходов во всем привокзальном районе (7,12, 13). Для упорядоченного движения в разных уровнях целесообразно использовать естественные перепады рельефа или создавать искусственный микрорельеф с помощью насыпей, подпорных стенок, открытых выемок и других искусственных сооружений.

В пределах вокзальных комплексов следует соблюдать основные правила организации главных пешеходных путей:

пути пешеходов (пассажиров и посетителей) должны быть удобными, короткими и прямыми, без излишних подъемов и спусков; средняя длина пешеходного пути пассажиров от остановочных пунктов городского общественного транспорта до места в купе поезда, каюте морского или речного судна, кресле междугородного автобуса или салоне самолета не должна превышать 300 м в крупнейших, крупных и больших городах и 200 м в средних и малых городах (об обустройстве пешеходных путей см. п. 6.4);

пути движения пешеходов (пассажиров и посетителей) должны быть безопасными, с минимальным количеством их пересечений с путями движения всех видов городского, служебно-вспомогательного и внешнего транспорта;

должно быть обеспечено полное или частичное разделение основных встречных и пересекающихся потоков пассажиров в самом здании, на привокзальной площади и на перроне;

для инвалидов и престарелых, а также пассажиров с малолетними детьми в колясках необходимо предусматривать дополнительно к лестничным маршам (при небольших подъемах и спусках) специальные пандусы с перилами; при посадке и высадке из транспортного средства — приставные лестницы и трапы (8,15);

в целях сокращения затрат времени пассажиров на любые операции площади, габариты и пропускная способность всех помещений и элементов вокзала должны быть пропорциональными его расчетной пропускной способности с исключением так называемых узких мест и опасности образования скоплений, заторов и очередей;
