РСН 68-87, часть 15


Примечание. Меньшее значение осадок применяют при отсыпке насыпей в зимний период (ноябрь-апрель), а большее - в летне-осенний (май-октябрь).


4. Крутизна откосов насыпей определяется из условий общей и местной устойчивости земляного полотна с учетом результатов лабораторных исследований грунтов и принимается по табл. 6.4.


Таблица 6.4



Грунты для отсыпки насыпей



Крутизна откоса насыпей



1



2


Пески среднезернистые на всю высоту насыпи



1:1,5


Пески мелкие однородные и пылеватые для отсыпки в верхней части насыпи (выше капиллярного поднятия)



1:1,75


Пески среднезернистые для отсыпки нижней части насыпей (на высоту капиллярного поднятия) на сырых и мокрых основаниях, представленных малопросадочными грунтами



1:2


Пески мелкие пылеватые для отсыпки нижней части насыпи на сырых и мокрых, сильнопросадочных основаниях



1:3



Таблица 6.5



Тип местности



Условия увлажнения


Характерные признаки


1



2


3


1-й - сухие места



Без избыточного увлажнения. Поверхностный сток обеспечен



Каменистые возвышенности, крутые склоны сопок, песчаные и гравийно-галечные косы с мощностью сезоннооттаивающего слоя более 2,5 м






Грунты гравийно-галечниковые, песчаные, а также супесчаные, глинистые непросадочные с влажностью

W< 0,77



2-й - сырые места



Избыточное увлажнение в отдельные периоды года. Поверхностный сток не обеспечен



Плоские водоразделы, пологие склоны гор и их шлейфы с мощностью сезоннооттаивающего слоя от 1,0 до 2,5 м. Грунты глинистые просадочные с влажностью W=0,77+1,0



3-й - мокрые места



Постоянное избыточное увлажнение. Водоотвод не обеспечен. Надмерзлотные и длительно стоящие (более 20 суток) поверхностные воды



Мари, заболоченные тальвеги, замкнутые впадины с развитым мохо-торфяным покровом и малой мощностью (до 1 м) сезоннооттаивающего слоя. Грунты глинистые сильно просадочные с W> 1, содержащие в пределах двойной мощности сезоннооттаивающего слоя линзы льда толщиной более 10 см



Таблица 6.6



Градус северной широты


Возвышение поверхности покрытия над уровнем земли и на участках проектирования по принципу



первому



второму



65



3,5-3,3


2,7-2,4


67



2,7-2,5


2,0-1,7


69



2,4-2,2


1,6-1,4


71



2,0-1,8


1,3-1,0


Примечание. Меньшие значения даны для асфальтобетонных, большие - для цементнобетонных покрытий.


Таблица 6.7



Высота насыпи, м


Толщина, см, теплоизолирующего слоя в основании насыпи из пенополистирола (пенопласта) марки


ПС-1



ПС-4


ПС-5



ПС-18


ПС-254


ПСБ-СГ


2,5



4,5


4,5


5


3


6


7


2,0



6,0


6,0


7


4


8


9


1,5



8,0


8,0


9


6


10


12


1,0



10,0


10


12


8


12


15

Таблица 6.8



Тип местности



Относительная влажность грунтов основания от предела текучести, в долях единицы



Коэффициент консистенции грунтов


Грунты основания


Строительная осадка грунтов основания, см


Сухие места



< 0,77


< 0,5


Глина пылеватая


Суглинок пылеватый


Супесь легкая


Песок пылеватый



10


6



5


4


Сырые места



0,77-1,0


0,5-1,0


Глина пылеватая


Суглинок пылеватый


Супесь легкая, пылеватая


Песок пылеватый



20


15



10



6



Мокрые места



> 1,0


> 1,0


Глина пылеватая


Суглинок пылеватый


Супесь тяжелая


Песок пылеватый



30


20



15


10




Таблица 6.9



Категории термопро- садочности


Относительная просадочность


Льдистость грунта


Суммарная влажность грунта сезонноталого слоя в долях един.

грунтов при оттаивании

в долях един.


пески мелкие


пески пыле- ватые; супеси легкие



супеси


торф


I - непросадочные



0-0,01


Без ледяных включений (0-0,01)



< 0,18


< 0,2


< 0,2


-


II - малопросадочные



0,01-0,1


Малольдистый (0,01-0,1)



0,18-0,25


0,2-0,4


0,2-0,4


< 2


III - просадочные



0,1-0,4


Льдистый (0,1-0,4)


> 0,25


> 0,4


0,4-1,1


2-12


IV - сильнопросадочные



0,4-0,6


Сильнольдистый (0,4-0,6)


-


-


> 1,1


> 12


V - чрезмерно- просадочные



0,6-1,0


С крупными включениями подземного льда (0,6-1,0)



-


-


> 1,1


> 12


Таблица 6.10



Грунты


Допустимая относительная влажность при требуемом коэффициенте уплотнения от оптимальной в долях единицы



1-0,98



0,95



0,9


Супеси легкие



1,2


1,3


1,4


Суглинки легкие пылеватые



1,15


1,25


1,35


Глины тяжелые и тяжелые пылеватые



1,1


1,2


1,3


Глины пылеватые



1,05


1,15


1,2


Примечание. Оптимальную влажность (W) можно определить по формулам:


супесь легкая W= 0,7 W; суглинок легкий пылеватый - W= 0,6 W; суглинок тяжелый, глина пылеватая - W = 0,55 W.


5. По технологической пригодности для сооружения земляного полотна используются мерзлые песчаные, глинистые и торфяные грунты. Криогенная характеристика песчаных грунтов и условия их разработки приводятся в проекте ВСН 84-85, табл. 6.11-6.12.


Таблица 6.11



Разновидность песчаных грунтов по степени цементации льдом и льдистости



Суммарная влажность по СНиП II-18-76, %


Степень заполнения льдом и водой пор мерзлых грунтов по СНиП II-18-76, доли ед.



Коэффи- циент порис- тости


Коэф. проса- дочности при оттаивании


Криогенная текстура по СНиП II-18-76


Степень влажности при оттаивании


Сыпучемерзлый



3


0,0-0,01


0,48-0,63


0


отсутствует


воздушно- сухой


Сухомерзлый



3-7


0,01-0,1


0,5-0,66


0-0,01


массивная


маловлаж- ный


Твердомерзлый малольдистый



7-22


0,1-0,8


0,56-0,71


0,01-0,04


массивная и слоисто-

сетчатая


маловлаж- ный и влажный


Пластично- мерзлый и льдистый



22


0,8


0,71


0,04


слоисто- сетчатая


водонасы- щенный


Таблица 6.12



Разно- видность мерзлых


Условия разработки


Содержание мерзлых комьев


Условия применения


Минимальный коэффициент

уплотнения


Относи- тельная осадка

песчаных грунтов


крупнее 25 см при раз- работке, %


в мерзлом состоянии

после оттаивания


при оттаивании насыпи, долях единиц


Сыпуче- мерзлый



Без рыхления


0


Без ограничений


0,95


0,95


0

(W не > 3%)


Сухо- мерзлый



- " -


(W > 7%)



50


Размер мерзлых комьев не должен превышать 30 см



0,92


0,95


0,03


Твердо- мерзлый



С предвари- тельным рыхлением


(7% < W < 22%)


50-80


В смеси с супыче- мерзлым грунтом. В нижней части насыпи содержание мерзлых комьев размером до 30 см - не более 50%



0,87


0,95


0,08


Пластично- мерзлый


(Wне >22%)


- " -


80


Только для заготовки в бурты с последующим оттаиванием и просушкой


Не нормируется

Конструкции земляного полотна промышленных

железных дорог


область применения


условия проектирования

1


2

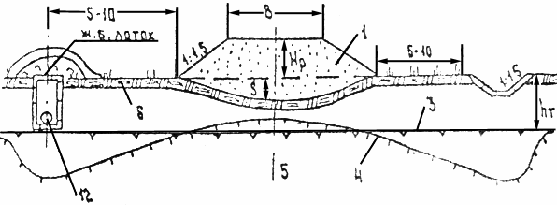

- Насыпь высотой более 1,5 м на вечномерзлых грунтах I и II категорий термопросадочности (на тундровых ландшафтах со сливающейся мерзлотой), из талых сыпуче- или сухомерзлых песчаных грунтов.


по I принципу


Берма шириной 1-3 м из торфа или пенопласта, покрытых суглинком 0,2 м, откос покрывается торфо-песчаной смесью 0,2 м и засевается семенами дикорастущих трав.

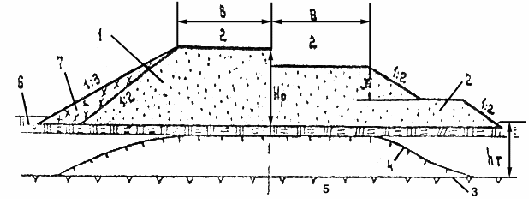

Рис. 6.2.



1

2

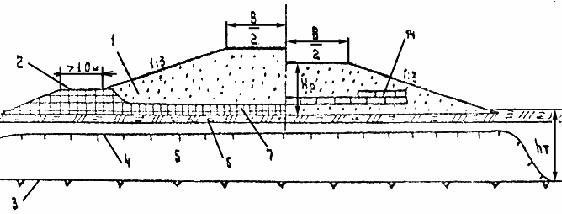

Насыпь высотой более 1,5 м на вечномерзлых грунтах III-IV категорий термопросадочности (на тундровых ландшафтах со сливающейся мерзлотой) из талых, сыпуче- или сухомерзлых, песчаных грунтов


По I принципу


Прослойку геотекстиля укладывать при содержании в песке пылеватых фракций более 30%; ширина бермы 1-3 м.

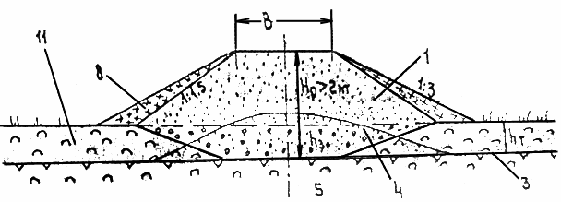

Рис. 6.3.


1

2



Насыпь высотой 1,5-3 м на вечномерзлых грунтах IV категории и более термопросадочности (на бугристых торфяниках) из талых сыпуче- или сухомерзлых грунтов.


По I принципу


Замену грунта h на дренирующий производить на глубину СТС;

тепловой диод из местного торфа или торфогрунтовой смеси.

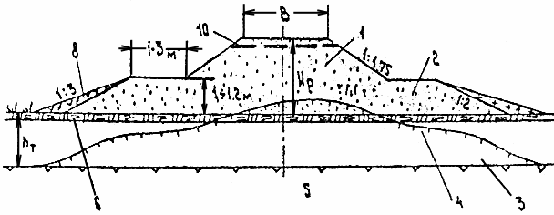

рис. 6.4.



2

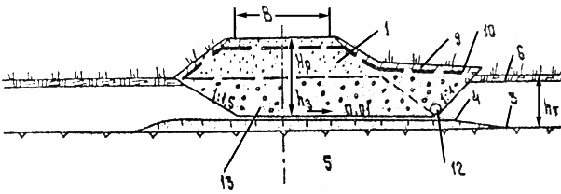

Насыпь высотой 1,5-3 м на вечно-мерзлых грунтах III и IV категорий термопросадочности, а также на участках с подземными льдами, залегающими на глубине более 1,5 м; тепловой диод из талого суглинка 0,5-1,0 м перекрытого геотекстилем;


насыпь из талых, сыпуче- или сухомерзлых грунтов.


Тепловой диод укладывается на выравнивающий слой из сыпучемерзлого песка или крупнообломочного грунта мелких фракций


По I принципу


На откосах слои торфа или торфо-грунтовой смеси;


тепловой диод может устраиваться также в обойме из геотекстиля


Рис. 6.5.


1


2

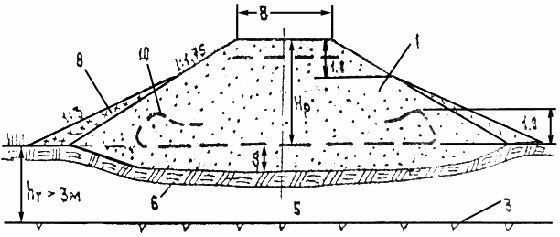

Насыпь высотой более 3 м на талых, слабых грунтах (на лесотундровых, пойменно-луговых и болотных ландшафтах; с отсутствием вечной мерзлоты или ее залеганием на глубине более 3 м); насыпь из талых сухо- или сыпучемерзлого грунта.



По II принципу


Насыпь усилена геотекстилем по схеме с образованием упорных призм в обойме; концы заанкерены в теле насыпи.

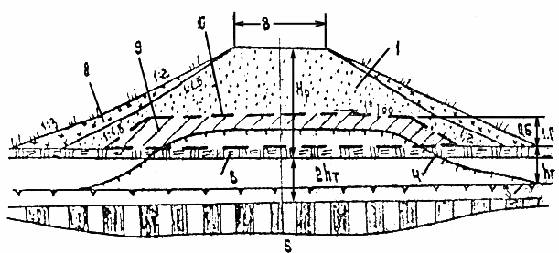

Рис. 6.6.



1

2

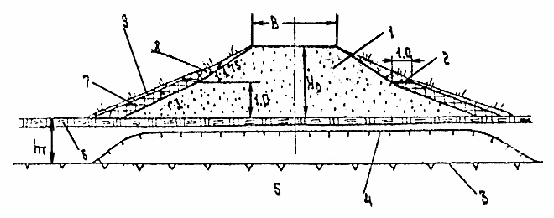

Насыпь высотой более 1,.5 м на вечномерзлых грунтах I и II категорий термопросадочности (на тундровых ландшафтах со сливающейся мерзлотой);


из талых, сыпуче- или сухомерзлых песчаных грунтов.



По II принципу


На застроенных территориях, станциях и погрузо-разгрузочных пунктах.


Откосы и дно канавы из железобетонных плит устраивают на 2 год эксплуатации;


лоток утепленный торфом или пенопластом по расчету.


Рис. 6.7




1


2


Насыпь высотой менее 1,5 м на вечномерзлых грунтах III и IV категорий термопросадочости (на тундровых ландшафтах со сливающейся мерзлотой), из талых, сыпучемерзлых или сухомерзлых песчаных грунтов.

По I принципу


Применяется на застроенных территориях, станциях и погрузо- разгрузочных пунктах;


глубина замены h по расчету;

геотекстиль покрывают слоем суглинка 0,2 м, с засевом дикорастущими травами.


Рис. 6.8.




1

2

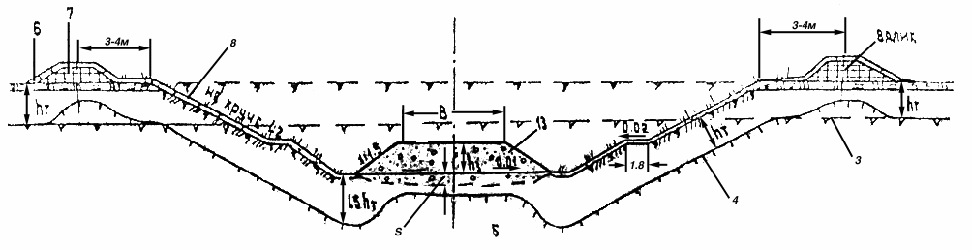

Выемка глубиной до 6 м в вечномерзлых грунтах III и IV категорий термопросадочности (на ландшафтах со сливающейся мерзлотой).



По I принципу


Глубина замены грунтов котлована дренирующими грунтами определяется расчетом;


откосы покрывают торфом и суглинком 0,5 м с посевом трав;


продольный уклон дна котлована 0,005-0,01 и должен быть обеспечен из него выпуск воды;


валик высотой 1 м.

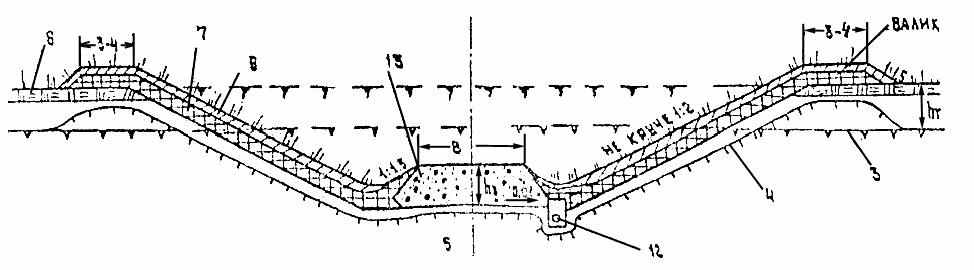

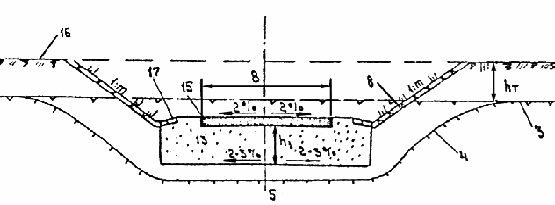

Рис. 6.9.




1

2



Выемка глубиной до 6 м в вечномерзлых глинистых и пылеватых песках I-II категорий термопросадочности, гравийных с супесчаным заполнителем III категории термопросадочности.



По I принципу


Замена грунта - 1,5 м; ширина закюветной полки 1 м. Осадка (S) основной площадки допускается за счет протаивания мерзлого грунта;


валик высотой 1 м;


откосы укрепляются торфо-песчаной смесью с посевом дикорастущих трав.



Конструкции земляного полотна подъездных

автомобильных дорог промышленных предприятий



Область применения


Условия проектирования

1

2


Насыпь высотой более 1,5 м на вечномерзлых грунтах IV и V категорий термопросадочности, из талых сыпуче- или сухомерзлых песчаных грунтов.


3 тип местности.

По I принципу


Берма 3-4 м, высотой более 1,0 м, при V категории термопросадочности присыпка на откосе из насыпного торфа.



Рис. 6.11.


1

2


Насыпь высотой более 1,5 м на грунтах IV-V категорий термопросадочности, из талых, сыпуче- или сухомерзлых песчаных грунтов.


3 тип местности.


По I принципу


С сохранением мохово-растительного покрова.


Термоизоляционный слой устраивается из уплотненного торфа толщиной согласно теплотехническому расчету, или из пенопласта, укладываемого на выровненный слой сыпучемерзлого песка.

Рис. 6.12.


Конструкции земляного полотна внутренних

автомобильных дорог на застраиваемой территории



1


2

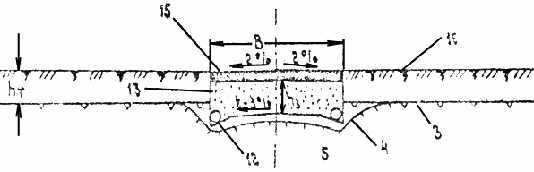

Земляное полотно на грунтах III и IV категорий термопросадочности с относительной влажностью более 0,8 W и J > 0,5.


По I принципу


Замена на дренирующий грунт на глубину согласно теплотехническому расчету;


устройство водоотвода с трубофильтрами.

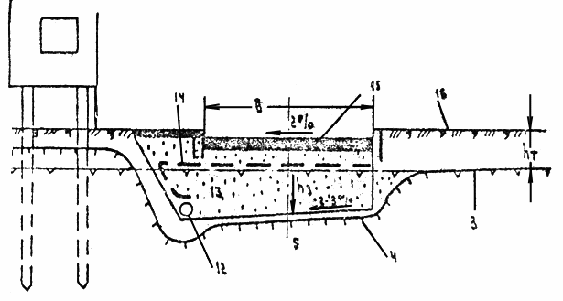

Рис. 6.13.



1

2

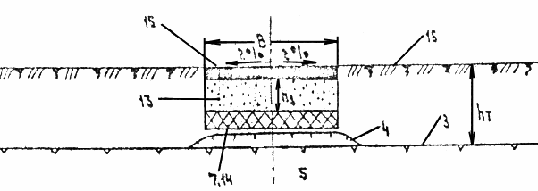

Земляное полотно на грунтах IV и V категорий термопросадочности.


Устройство термоизолирующего слоя из торфа, шлака, пенопласта;


замена на дренирующий грунт по теплотехническому расчету.


Рис. 6.14.



1


2


Земляное полотно на грунтах III и IV категорий на подходах к планируемой территории.



По I принципу


Замена на дренирующий грунт на глубину по теплотехническому расчету.

Водоотвод за счет уклона дна корыта 0,5% и вывода в ливневую канализацию.

Канава закрепляется железобетонными плитами.

Откосы укрепляются торфо-песчаной смесью с посевом дикорастущих трав.



Рис. 6.15.



1


2


Земляное полотно на грунтах III-V категорий термопросадочности, на всех типах местности, на участках сопряжения тротуара с дорогой.


По I принципу


Замена на дренирующий грунт на глубину согласно теплотехническому расчету.


Водоотвод с помощью трубофильтра и применения пенопласта.


Рис. 6.16.


Условные обозначения к рисункам 6.2-6.16 приложения 6


1 - грунт насыпи


2 - берма


3 - верхняя граница вечной мерзлоты (ВГВМ)


4 - поверхность "новообразованной" мерзлоты


5 - грунты основания земляного полотна


6 - мохово-растительный покров


7 - торф насыпной


8 - торфо-песчаная смесь


9 - суглинок


10 - геотекстиль


11 - торф


12 - трубофильтр


13 - дренирующий грунт


14 - пенопласт


15 - покрытие


16 - поверхность планировки


17 - железобетонные плиты


Н - высота насыпи по расчету


h - сезоннооттаивающий слой (СТС)


h - глубина замены грунта по расчету


S - осадка основания земляного полотна


Приложение 7

Расчет проектной численности населения

городов и других населенных пунктов


1. При расчете проектной численности населения следует учитывать современную возрастную структуру населения и ожидаемое ее изменение на расчетный срок.


Перспективная возрастная структура населения должна устанавливаться на основе данных плановых органов республики или области.


Перспективная возрастная структура населения городов-новостроек и других новых населенных пунктов устанавливается по аналогии с другими городами-новостройками или новыми населенными пунктами, возникающими в данном или соседних регионах в предыдущие годы.


Примечание:


Примерную возрастную и семейную структуру населения существующих, новых городов и других населенных пунктов зоны IГ и IД допускается принимать по таблице 1,2 с уточнением в каждом отдельном случае в зависимости от демографической ситуации района строительства.


Таблица 7.1

Рекомендованный возрастной состав населения, в %



Тип населения


Возрастной состав населения



всего



0-6


7-15


трудоспособ.


пенс.

16-59 муж.

16-54 жен.



1



2


3


4


5


6


7




1. Опорный город



100


13


15


33


33


6


2. Существующий базовый город



100


12


16


34


33


5


3. Новый базовый город



100


14


15


36


32


3


4. ОХЦ с преобладанием промышленно-транспортных функций



100


15


13


36


34


3


5. ОХЦ с преобладанием административно-хозяйственных функций



100


16


18


31


31


5


6. Постоянный поселок-промышленный



100


15


16


33


32


4


7. Вахтовый поселок



100


-


-


75


25


-




1. Новый базовый город



100


16


14


38


36


2


2. ОХЦ с преобладанием промышленно-транспортных функций



100


14


13


37


34


2


3. ОХЦ с преобладанием административно-хозяйственных функций



100


14


16


32


34


4


4. Постоянный поселок-промышленный



100


15


15


35


33


2


5. Вахтовый поселок



100


-


-


80


20


-

Таблица 7.2

Рекомендованная семейная структура населения

по ЗСНГК, в %



Тип поселений


Одиночки от общей


Всего семей


Семьи из

числен- ности насел.


2-х чел.

3-х чел.

4-х чел.

5-и и более чел.


1



2


3


4


5


6


7




1. Опорный город



14


100


23


37


30


10


2. Существующий базовый город



13


100


24


36


31


9


3. Новый базовый город



17


100


24


43


28


5


4. ОХЦ с преобладанием промышленно-транспортных функций



15


100


29


40


24


7


5. ОХЦ с преобладанием административно-хозяйственных функций



10


100


26


30


27


17


6. Постоянный промышленный поселок



13


100


30


35


25


10


7. Вахтовый поселок



80


-


20 от всего насел.



-


-


-




1. Новый базовый город



24


100


27


32


26


15


2. ОХЦ с преобладанием промышленно-транспортных функций



20


100


28


37


27


8


3. ОХЦ с преобладанием административно-хозяйственных функций



12


100


24


38


27


11


4. Постоянный промышленный поселок



22


100


29


38


28


5


5. Вахтовый поселок



90


-


10 от всего насел.



-


-


-

Закрыть

Строительный каталог
