из плоскости фермы: для сжатых элементов – по табл. 12; для растянутых элементов – равными полной геометрической длине элемента (l_ef = l ₁ ).

Таблица 12

6.4. Радиусы инерции i сечений элементов из одиночных уголков следует принимать:

при расчетной длине элемента, равной l или 0,9l (где l – расстояние между ближайшими узлами) – минимальный (i = i _min );

в остальных случаях – относительно оси уголка, перпендикулярной или параллельной плоскости фермы (i = i _x или i = i _y в зависимости от направления продольного изгиба).

РАСЧЕТНЫЕ ДЛИНЫ ЭЛЕМЕНТОВ ПРОСТРАНСТВЕННЫХ РЕШЕТЧАТЫХ КОНСТРУКЦИЙ

6.5. Расчетные длины l_ef и радиусы инерции сечений i сжатых и ненагруженных элементов из одиночных уголков при определении гибкости следует принимать по табл. 13*.

Таблица 13*

Расчетные длины l_ef и радиусы инерции i растянутых элементов из одиночных уголков при определении гибкости следует принимать:

для поясов – по табл. 13*;

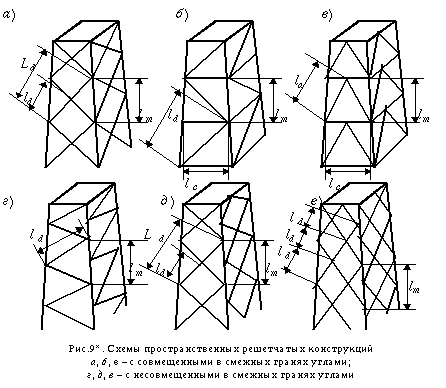

для перекрестных раскосов по рис. 9*, а , д , е ; в плоскости грани - равными длине l_d и радиусу инерции i_min ; из плоскости грани – полной геометрической длине раскоса L_d , равной расстоянию между узлами прикрепления к поясам, и радиусу инерции i_x относительно оси, параллельной плоскости грани;

для раскосов по рис. 9*, б , в , г , – равными длине k_d и радиусу инерции i_min .

Расчетные длины l_ef и радиус инерции i элементов из труб или парных уголков следует принимать согласно требованиям подраздела "Расчетные длины элементов плоских ферм и связей".

Таблица 14*

Таблица 15*

6.6. Расчетные длины l_ef и радиусы инерции сечений i при определении гибкости элементов плоских траверс (например, по рис. 21) следует принимать по табл. 16.

Таблица 16

РАСЧЕТНЫЕ ДЛИНЫ ЭЛЕМЕНТОВ СТРУКТУРНЫХ КОНСТРУКЦИЙ

6.7. Расчетные длины l_ef элементов структурных конструкций следует принимать по табл. 17.

Радиусы инерции сечений i элементов структурных конструкций при определении гибкости следует принимать:

для сжато-изгибаемых элементов относительно оси, перпендикулярной или параллельной плоскости изгиба (i = i_x или i = i_y );

в остальных случаях - минимальные (i = i_min ).

Таблица 17

РАСЧЕТНЫЕ ДЛИНЫ КОЛОНН (СТОЕК)

6.8. Расчетные длины l_ef колонн (стоек) постоянного сечения или отдельных участков ступенчатых колонн следует определять по формуле

l_ef = m l (67)

где l – длина колонны, отдельного участка ее или высота этажа;

m – коэффициент расчетной длины.

6.9*. Коэффициенты расчетной длины m колонн и стоек постоянного сечения следует принимать в зависимости от условий закрепления их концов и вида нагрузки.

Для некоторых случаев закрепления и вида нагрузки значения m приведены в прил. 6, табл. 71, а.

Таблица 17, а

6.10*. Коэффициенты расчетной длины m колонн постоянного сечения в плоскости рамы при жестком креплении ригелей к колоннам следует определять:

для свободных рам при одинаковом нагружении верхних узлов по формулам табл. 17, а;

для несвободных рам по формуле

(70, в)

В формуле (70, в) p и n принимаются равными:

в одноэтажной раме:

в многоэтажной раме:

для верхнего этажа p = 0,5(p ₁ + p ₂ ); n = n ₁ + n ₂ );

для среднего этажа p = 0,5(p ₁ + p ₂ ); n = 0,5(n ₁ + n ₂ );

для нижнего этажа p = p ₁ + p ₂ ; n + 0,5(n ₁ + n ₂ ),

где p ₁ ; p ₂ ; n ₁ ; n ₂ следует определять по табл. 17, а.

Для одноэтажных рам в формуле (69) и многоэтажных в формулах (70, а, б, в) при шарнирном креплении нижних или верхних ригелей к колоннам принимаются p = 0 или n =0 (J_i = 0 или J_s = 0), при жестком креплении p = 50 или n = 50 (J_i = ¥ или J_s = ¥ ).

При отношении Н /В > 6 (где Н – полная высота многоэтажной рамы, В – ширина рамы) должна быть проверена общая устойчивость рамы в целом как составного стержня, защемленного в основании.

Примечание. Рама считается свободной (несвободной), если узел крепления ригеля к колонне имеет (не имеет) свободу перемещения в направлении, перпендикулярном оси колонны в плоскости рамы.

Коэффициент расчетной длины m наиболее нагруженной колонны в плоскости одноэтажной свободной рамы здания при неравномерном нагружении верхних узлов и наличии жесткого диска покрытия или продольных связей по верху всех колонн следует определять по формуле

, (71)*

где m – коэффициент расчетной длины проверяемой колонны, вычисленный по табл. 17, а;

J_c и N_c – соответственно момент инерции сечения и усилие в наиболее нагруженной колонне рассматриваемой рамы;

å N_i и å J_i – соответственно сумма расчетных усилий и моментов инерции сечений всех колонн рассматриваемой рамы и четырех соседних рам (по две с каждой стороны); все усилия N_i следует находить при той же комбинации нагрузок, которая вызывает усилие в проверяемой колонне.

Значения m _ef вычисленные по формуле (71)* следует принимать не менее 0,7.

6.11*. Коэффициенты расчетной длины m отдельных участков ступенчатых колонн в плоскости рамы следует определять согласно прил. 6.

При определении коэффициентов расчетной длины m и для ступенчатых колонн рам одноэтажных производственных зданий разрешается:

не учитывать влияние степени нагружения и жесткости соседних колонн;

определять расчетные длины колонн лишь для комбинации нагрузок, дающей наибольшие значения продольных сил на отдельных участках колонн, и получаемые значения m использовать для других комбинаций нагрузок;

для многопролетных рам (с числом пролетов два и более) при наличии жесткого диска покрытия или продольных связей, связывающих поверху все колонны и обеспечивающих пространственную работу сооружения, определять расчетные длины колонн как для стоек, неподвижно закрепленных на уровне ригелей;

для одноступенчатых колонн при соблюдении условий l ₂ /l ₁ £ 0,6 и N ₁ /N ₂ ³ 3 принимать значения m по табл. 18.

Таблица 18

6.12. Исключен.

6.13. Расчетные длины колонн в направлении вдоль здания (из плоскости рам) следует принимать равными расстояниям между закрепленными от смещения из плоскости рамы точками(опорами колонн, подкрановых балок и подстропильных ферм; узлами креплений связей и ригелей и т. п.). Расчетные длины допускается определять на основе расчетной схемы, учитывающей фактические условия закрепления концов колонн.

6.14. Расчетную длину ветвей плоских опор транспортерных галерей следует принимать равной:

в продольном направлении галереи – высоте опоры (от низа базы до оси нижнего пояса фермы или балки), умноженной на коэффициент m , определяемый как для стоек постоянного сечения в зависимости от условий закрепления их концов;

в поперечном направлении (в плоскости опоры) – расстоянию между центрами узлов, при этом должна быть также проверена общая устойчивость опоры в целом как составного стержня защемленного в основании и свободного вверху.

ПРЕДЕЛЬНЫЕ ГИБКОСТИ СЖАТЫХ ЭЛЕМЕНТОВ

6.15*. Гибкости сжатых элементов не должны превышать значений, приведенных в табл. 19*.

Таблица 19*

ПРЕДЕЛЬНЫЕ ГИБКОСТИ РАСТЯНУТЫХ ЭЛЕМЕНТОВ

6.16*. Гибкости растянутых элементов не должны превышать значений, приведенных в табл. 20*.

Таблица 20*

7. ПРОВЕРКА УСТОЙЧИВОСТИ СТЕНОК И ПОЯСНЫХ ЛИСТОВ

ИЗГИБАЕМЫХ И СЖАТЫХ ЭЛЕМЕНТОВ

СТЕНКИ БАЛОК

7.1. Стенки балок для обеспечения их устойчивости следует укреплять:

поперечными основными ребрами, поставленными на всю высоту стенки;

поперечными основными и продольными ребрами;

поперечными основными и промежуточными короткими ребрами и продольным ребром (при этом промежуточные короткие ребра следует располагать между сжатым поясом и продольным ребром).

Прямоугольные отсеки стенки (пластинки), заключенные между поясами и соседними поперечными основными ребрами жесткости, следует рассчитывать на устойчивость. При этом расчетными размерами проверяемой пластинки являются:

a – расстояние между осями поперечных основных ребер;

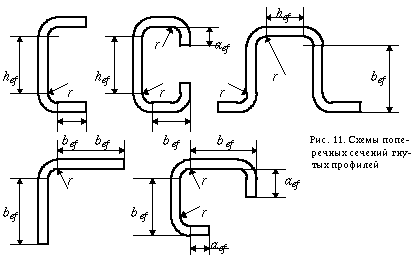

h_ef – расчетная высота стенки (рис. 10), равная в сварных балках полной высоте стенки, в балках с поясными соединениями на высокопрочных болтах – расстоянию между ближайшими к оси балки краями поясных уголков, в балках, составленных из прокатных профилей, – расстоянию между началами внутренних закруглений, в гнутых профилях (рис. 11) – расстоянию между краями выкружек;

t – толщина стенки.

Рис. 10. Расчетная высота стенки составной балки

а – сварной из листов; б – на высокопрочных болтах; в – сварной с таврами

7.2*. Расчет на устойчивость стенок балок следует выполнять с учетом всех компонентов напряженного состояния (s , t и s _loc ).

Напряжение s , t и s _loc следует вычислять в предположении упругой работы материала по сечению брутто без учета коэффициента j _b .

Сжимающее напряжение s у расчетной границы стенки, принимаемое со знаком "плюс", и среднее касательное напряжение t следует вычислять по формулам:

; (72)

, (73)

где h – полная высота стенки;

M и Q – средние значения соответственно момента и поперечной силы в пределах отсека; если длина отсека больше его расчетной высоты, то M и Q следует вычислять для более напряженного участка с длиной, равной высоте отсека; если в пределах отсека момент или поперечная сила меняют знак, то их средние значения следует вычислять на участке отсека с одним знаком.

Местное напряжение s _loc в стенке под сосредоточенной нагрузкой следует определять согласно требованиям пп. 5.13 и 13.34* (при g _{f 1} = 1,1) настоящих норм.

В отсеках, где сосредоточенная нагрузка приложена к растянутому поясу, одновременно должны быть учтены только два компонента напряженного состояния: s и t или s _loc и t .

Односторонние поясные швы следует применять в балках, в которых при проверке устойчивости стенок значения левой части формулы (74) не превышают 0,9g _c при l _w < 3,8 и g _c при l _w ³ 3,8.

7.3. Устойчивость стенок балок не требуется проверять, если при выполнении условий (33) условная гибкость стенки не превышает значений:

3,5 – при отсутствии местного напряжения в балках с двусторонними поясными швами;

3,2 – то же, в балках с односторонними поясными швами;

2,5 – при наличии местного напряжения в балках с двусторонними поясными швами.

При этом следует устанавливать поперечные основные ребра жесткости согласно требованиям пп. 7.10, 7.12 и 7.13 настоящих норм.

7.4*. Расчет на устойчивость стенок балок симметричного сечения, укрепленных только поперечными основными ребрами жесткости, при отсутствии местного напряжения (s _loc = 0) и условной гибкости стенки l _w £ 6 следует выполнять по формуле

, (74)

где g _c – коэффициент, принимаемый по табл. 6* настоящих норм;

; (75)

. (76)

В формуле (75) коэффициент c_cr следует принимать:

для сварных балок – по табл. 21 в зависимости от значения коэффициента d :

Таблица 21

, (77)

где b_f и t_f – соответственно ширина и толщина сжатого пояса балки;

b – коэффициент принимаемый по табл. 22;

для балок на высокопрочных болтах c_cr = 35,2.

Таблица 22

В формуле (76) ,

где d – меньшая из сторон пластинки (h_ef или a );

m – отношение большей стороны пластинки к меньшей.

7.5. Расчет на устойчивость стенок балок симметричного сечения с учетом развития пластических деформаций при отсутствии местного напряжения (s _loc = 0) и при t £ 0,9R_s , A_f /A_w ³ 0,25, 2,2 < £ 6 следует выполнять по формуле

M £ R_y g _c h ² _ef t (A_f /A_w + a ), (78)

где a = 0,24 – 0,15(t /R_s )² – 8,5 × (– 2,2)² ;

здесь g _c следует принимать по табл. 6*, а t – определять по формуле (73).

7.6*. Расчет на устойчивость стенок балок симметричного сечения, укрепленных только поперечными основными ребрами жесткости (рис. 12), при наличии местного напряжения (s _loc ¹ 0) следует выполнять по формуле

, (79)

где g _c – следует принимать по табл. 6* настоящих норм;

s ; s _loc ; t – определять согласно требованиям п. 7.2*;

t _cr – определять по формуле (76).

Значения s _cr и s _loc,cr в формуле (79) следует определять:

а) при a /h_ef £ 0,8

s _cr – по формуле (75);

, (80)

где c ₁ – коэффициент, принимаемый для сварных балок по табл. 23 в зависимости от отношения a /h_ef и значения d вычисляемого по формуле (77), а для балок на высокопрочных болтах – по табл. 23,а;

.

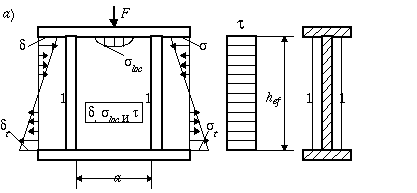

Рис. 12. Схема балки, укрепленной поперечными основными ребрами жесткости (1)

а – сосредоточенная нагрузка F приложена к сжатому поясу; б – то же, к растянутому поясу

Если нагружен растянутый пояс, то при расчете стенки с учетом только s _loc и t при определении коэффициента d по формуле (77) за b_f и t_f следует принимать соответственно ширину и толщину нагруженного растянутого пояса;

б) при a /h_ef > 0,8 и отношении s _loc /s больше значений, указанных в табл. 24,

s _cr – по формуле , (81)

где c ₂ – коэффициент, определяемый по табл. 25;

s _loc,cr – по формуле (80), в которой при a /h_ef > 2 следует принимать a = 2h_ef ;

в) при a /h_ef > 0,8 и отношении s _loc,cr /s не более значений, указанных в табл. 24:

s _cr – по формуле (75);

s _loc,cr – по формуле (80), но с подстановкой 0,5а вместо а при вычислении в формуле (80) и в табл. 23.

Во всех случаях t _cr следует вычислять по действительным размерам отсека.

Таблица 23

Таблица 23,а

Таблица 24

Таблица 25

7.7. В стенке балки симметричного сечения, укрепленной кроме поперечных основных ребер одним продольным ребром жесткости, расположенным на расстоянии h ₁ от расчетной (сжатой) границы отсека (рис. 13), обе пластинки, на которые это ребро разделяет отсек, следует рассчитывать отдельно:
