11.53. Усиление дорожных одежд выполняют одним из трех основных способов: строительство нового покрытия поверх старой дорожной одежды с учетом требуемой прочности дорожной конструкции; замена верхнего или всех слоев покрытия с сохранением или усилением основания; полная замена всей дорожной одежды с учетом перспективы роста интенсивности движения. Работы выполняют, руководствуясь требованиями к новому строительству.

11.51. При уширении проезжей части дорог общего пользования возможны два варианта: одностороннее (несимметричное) уширение и двустороннее. Выбор варианта и определение уширения осуществляют на стадии разработки проекта.

При одностороннем уширении дорожной одежды, как правило, укладывают выравнивающий слой и новое покрытие на всю ширину проезжей части. Этот вариант чаще требует и уширения земляного полотна с соответствующей стороны.

Двустороннее уширение может быть выполнено двумя способами: уширение проезжей части за счет обочин или краевых укрепительных полос (т.е. с каждой стороны на 0,5-0,75 м) без уширения земляного полотна; устройство дорожной одежды на уширенном с двух сторон земляном полотне.

11.55. Восстановление ровности гравийных, щебеночных и им подобных покрытий осуществляют методом сплошной ремонтной профилировки с добавлением нового материала и последующей обработкой верхнего слоя обеспыливающими материалами.

Асфальтобетонные и другие черные покрытия выравнивают путем укладки тонких слоев из асфальтобетонных и им подобных смесей, или методом термопрофилирования с применением комплекса специальных машин (ДЭ-232 и ДЭ-234). Работы выполняют в соответствии с действующими нормативно-техническими документами.

Для восстановления ровности цементобетонных покрытий на отдельных участках используют полимербетонные смеси (см. п. 11.27). Их укладывают по грунтовочному слою - эпоксидно-каменноугольному вяжущему (см. табл. 11.6, состав 2), которое наносят по норме 0,5 кг/м² . Смесь распределяют через 25-30 мин (после подгрунтовки) асфальтоукладчиком, а при небольших объемах работ - вручную. Уплотняют легкими двухвальцовыми катками.

11.56. Слой износа, а также сцепные свойства дорожных покрытий восстанавливают способами поверхностной обработки, а такие путем устройства тонких шероховатых слоев из специально подобранных смесей на основе органических вяжущих.

11.57. Различают три способа поверхностной обработки: одиночная обработка, при которой на очищенное от пыли и грязи покрытие разливают органическое вяжущее с последующими распределением щебня определенных фракций и укаткой;

одиночная обработка с двукратным распределением щебня. При этом вяжущее наносят в большем количестве, чем в первом случае, и по нему распределяют сначала щебень размером зерен 15-25 мм с прикаткой катками, а затем щебень фракции 5-10 мм, который укатывают за 4-5 проходов катка по каждому следу со скоростью 2-3 км/ч;

двойная обработка покрытия о розливом вяжущего в два приема и распределением после каждого розлива щебня и его укаткой. Этот способ применяют преимущественно на цементобетонных покрытиях.

11.58. Для поверхностной обработки применяют вязкие дорожные битумы, а также битумные эмульсии.

Щебень должен быть из высокопрочных пород. В исключительных случаях допускается применять разнопрочный щебень с содержанием менее прочного компонента не более 50 %. Используют следующие фракции щебня: 5-10, 10-15, 15-20 и 20-25 мм. Выбор той или иной фракции зависит от состояния эксплуатируемого покрытия (сопротивление вдавливанию щебня), а также требуемой шероховатости поверхности покрытия.

11.59. Вяжущие материалы следует применять при температуре нагрева, обеспечивающей нормальное прилипание к минеральному материалу. Для улучшения сцепления вяжущего с каменным материалом используют поверхностно-активные добавки или активаторы.

Щебень должен быть обработан органическим вяжущим по норме 1-1,5 % массы щебня (в том числе битумом марок БНД 90/130, БНД 60/90, БНД 130/200, МГ 130/200, МГ 70/130 и др.). Необработанный щебень допускается применять на дорогах с интенсивностью движения менее 1000 авт/сут. Не обрабатывают битумом щебень, используемый для второй россыпи при устройстве поверхностной обработки с двукратным распределением щебня (см. п. 11.57).

11.60. Поверхностную обработку устраивают на сухом и достаточно прогретом покрытии при температуре воздуха не ниже 15°С (при использовании битумных эмульсий работы можно проводить при температуре воздуха не ниже 5°С).

К устройству поверхностной обработки приступают только после устранения всех имеющихся повреждений и деформаций на покрытии (выбоин, просадок, наплывов, трещин и др.) и тщательной очистки покрытия от пыли и грязи. В отдельных случаях при невозможности обеспечить требуемую чистоту покрытия рекомендуется его подгрунтовывать путем розлива жидкого битума о расходом 0,3-0,5 л/м² .

11.61. Основной розлив вяжущего осуществляют на половине проезжей части в один прием без пропусков и разрывов. При возможности обеспечения объезда розлив вяжущего выполняют по всей ширине проезжей части.

11.62. По нанесенному тонкому слою вяжущего распределяют щебень самоходными, навесными или веерными распределителями и сразу же укатывают средними (за 2-3 прохода по одному следу), а затем тяжелыми (за 2 и более проходов) катками. Для лучшего формирования поверхностной обработки целесообразно применять самоходные катки на пневматических шинах или катки с обрезиненными металлическими вальцами.

11.63. При устройстве поверхностных обработок с применением эмульсии ее разливают первоначально в количестве 30 % нормы и рассыпают щебень в количестве 70 % нормы, а затем сразу разливают остальное количество эмульсии и распределяют оставшийся щебень. Укладку выполняют согласно п. 11.62, приурочивая ее к началу распада эмульсии.

11.64. Нормы расхода органических вяжущих и минеральных материалов для поверхностной обработки принимают в соответствии с табл. 11.11.

Таблица 11.11

П р и м е ч а н и е. При применении необработанного щебня нормы розлива вяжущего повышают на 20 %.

11.65. После открытия движения транспорта необходимо в течение первых 10 сут обеспечить тщательной уход за поверхностной обработкой. Для сохранения нормальных условий формирования обработки, а также во избежание отрыва щебенок в повреждения ими стекол проезжающих автомобилей следует в этот же период ограничить скорость движения до 40 км/ч и организовать его регулирование по ширине проезжей части. Незакрепившийся щебень должен быть удален с покрытия не позднее чем через 1 сут после открытия движения. Дефектные места следует немедленно исправить.

11.66. На дорогах с интенсивным и тяжелым движением, вместо обычной поверхностной обработки в качестве слоя износа устраивает шероховатые слои толщиной 1,5; 2,0 и 2,5 см из специально подобранных горячих щебеночных (50-85 % щебня) смесей на основе органических вяжущих. Технология приготовления таких смесей аналогична применяемой для получения асфальтобетонных смесей. До укладки слоя осуществляют необходимую подготовку покрытия в соответствии с п. 11.60.

Смесь распределяют асфальтоукладчиком с выключенным трамбующим брусом и виброплитой. Толщина слоя должна быть на 3-5 мм больше максимального размера щебня в смеси. Расход смеси зависит от крупности щебня и составляет от 30 до 60 кг/м² . Уплотняют смесь пневмокатками: легкими (за 10-14 проходов) при температуре смеси 120-140°С и затем тяжелыми (за 6-10 проходов) при температуре смеси 90-120°С.

11.67. При ремонте искусственных сооружений осуществляют: смену покрытия (частично или полностью) на проезжей части и тротуарах мостов; восстановление или замену переходных плит, тротуарных блоков, ограждений, перил, бордюра, деформационных швов и их элементов; восстановление гидроизоляции на проезжей части и тротуарах; усиление и уширение мостов (путепроводов) с доведением их габаритов и грузоподъемности до требуемых значений; восстановление или замену пролетных строений (или их элементов), опорных частой; антисептирование, окраску, торкретирование и нанесение других защитных покрытий на пролетные строения и опоры; восстановление, усиление, ремонт, замену отдельных звеньев и оголовков труб, ремонт изоляции труб и стыков и др.

Ремонт, как правило, выполняют на основе проектно-сметной документации.

11.68. Ремонт элементов инженерного оборудования и обустройства дороги должен включать: восстановление или замену барьерных ограждений, направляющих элементов, дорожных знаков, остановочных, посадочных площадок и автопавильонов на автобусных остановках, а также переустройство существующих и устройство новых пересечений и примыканий дорог в одном уровне; восстановление или замену электроосвещения на отдельных участках дорог, а также технологической связи; устройство снегозащитных лесных полос, изготовление средств снегозащиты; восстановление существующих и строительство новых баз противогололедных материалов; обследование и диагностику дорог и дорожных сооружений; архитектурно-художественное оформление дороги или ее участков. Работы выполняют на основе соответствующей технической документации.

Организация работ по содержанию и ремонту дорог

11.69. В целях рациональной организации работ по содержанию и ремонту автомобильные дороги за подразделениями дорожной службы закрепляют по линейному, территориальному или линейно-территориальному принципу.

11.70. На закрепленных дорогах подразделения дорожной службы обязаны выполнять весь комплекс работ по содержанию. Ремонт дорог и дорожных сооружений может выполняться как собственными силами, так и с привлечением подрядных дорожных организаций.

11.71. Для повышения оперативности в ликвидации возможных причин возникновения ДТП, перерывов и ограничений движения создают в вида отдельного звена (или звеньев) дорожно-патрульную службу (ДПС). Звено ДПС оснащают специальным автомобилем, необходимым инструментом и инвентарем, а также средствами организации движения. Порядок патрулирования дорог устанавливает вышестоящая организация.

11.72. Подразделения дорожной службы должны быть оснащены машинами и оборудованием, позволяющими выполнять работы по содержанию и ремонту дорог механизированным способом на современном техническом уровне. Ориентировочная потребность в средствах механизации для выполнения ремонта и весенне-летне-осеннего содержания дорог (в расчете на 100 км дорог с разными типами дорожных одежд) приведена в табл. 11.12, а для зимнего содержания - в табл. 11.13.

Таблица 11.12

Таблица 11.13

П р и м е ч а н и я : 1. Над чертой - для заносимых автомобильных дорог, под чертой - для незаносимых.

2. 1 - районы легкой снегоборьбы: Калининградская обл.; II - средней трудности: Карельская АССР, Ленинградская, Новгородская, Псковская, Вологодская, Брянская, Владимирская, Ивановская, Калининская, Костромская, Московская, Смоленская, Ярославская, Кировская, Пермская, Свердловская обл.; южные районы Архангельской обл. и Коми АССР; северные районы Калужской и Горьковской обл.; Удмуртская АССР; III - трудной: Орловская, Рязанская, Тульская обл., центральные районы Архангельской обл. и Коми АССР; южные районы Мурманской, Калужской и Горьковской обл.; Марийская, Мордовская и Чувашская АССР; IV - очень трудной: северные районы Мурманской и Архангельской обл., северная часть Коми АССР.

Приемка и оценка качества работ

11.73. Приемке подлежат:

а) работы, которые будут частично или полностью скрыты при последующих работах, с целью проверки правильности их выполнения -приемка (освидетельствование) скрытых работ;

б) отремонтированные дороги или их участки с целью проверки соответствия выполненных работ по качеству и объему утвержденной технической документации по окончании указанных работ - приемка в эксплуатацию;

в) работы по содержанию дорог общего пользования с целью оценки деятельности дорожной службы за определенный период времени (месяц, квартал).

11.74. Приемку по п. 11.73,а,б осуществляет комиссия в составе: главный инженер, производитель работ, мастер или бригадир организации, выполнившей работы. Возглавляет комиссию представитель вышестоящей организации или заказчика. Могут также привлекаться специалисты-эксперты.

Приемку оформляют соответствующим актом, к которому прикладывают расчет оценки качества работ.

Приемку по п. 11.73,в осуществляет комиссия, состав которой устанавливает вышестоящая организация соответствующим приказом (распоряжением). Комиссия заполняет и подписывает карточку осмотра дороги, по которой рассчитывается оценка качества содержания дороги (участка).

11.75. Допускается качество ремонта и содержания автомобильных дорог общего пользования оценивать по показателю качества Р:

, (11.1)

где Р_зп , Р_до , Р_нс , Р_од - показатели качества ремонта соответственно земляного полотна и водоотвода, дорожной одежды, искусственных сооружений, обстановки дороги;

Р_э,о - показатель эстетичности и охраны окружающей среды, значение которого устанавливает комиссия, принимающая работы на основе экспертного мнения.

Расчет показателя качества ремонта элемента дороги осуществляют по формуле

,

где S_i - оценка i -го вида ремонтных работ или параметра, характеризующего качество оцениваемого элемента дороги. Данную оценку получают по результатам инструментального статистического контроля.

При выставлении оценки можно руководствоваться положениями СНиП 3.06.03-85. Оценку качества содержания дорог устанавливают по формуле

, (11.2)

где Р_б,о - показатель благоустройства и озеленения;

n - число оцениваемых элементов (в числителе).

Значение показателя качества каждого из элементов дороги определяют после визуального осмотра и в зависимости от выявленных дефектов выставляются оценки (5, 4, 3, 0).

11.76. Показатель качества содержания элемента дороги рассчитывают по формуле

,

где R_i - количество баллов, установленное по оцениваемому элементу дороги на i -м участке дефектовки;

m - общее число участков.

Если на одном из участков дефектовки дороги (участка) состоянию дорожной одежды выставлена оценка 0, то по всему оцениваемому участку дороги Р_до = 0.

Если при обследовании дороги по какому-либо элементу обнаружены дефекты, создающие аварийную ситуацию или угрозу надежной работе сооружения, то по этому участку дороги устанавливают показатель качества Р = 0.

Приложение 1 (справочное)

ТИПОВЫЕ КОМПЛЕКТЫ ОБОРУДОВАНИЯ ДЛЯ ОБРАБОТКИ КАМЕННЫХ МАТЕРИАЛОВ ОРГАНИЧЕСКИМИ ВЯЖУЩИМИ

При горячей технологии производства в состав комплектов оборудования входят: агрегат питания, сушильный агрегат, топливный бак, система пылеулавливания, агрегат минерального порошка, нагревательно-перекачивающий агрегат битумохранилища, емкость для битума, нагреватель битума, смесительный агрегат с сортировочно-дозировочным устройством и бункер для хранения готовой смеси.

Смесительные установки для горячей технологии выпускаются производительностью 25 т/ч (Д-597, Д-508-2, ДС-117-2Е), 32 т/ч (ДС-117-2К), 100 т/ч (Д-645-2, Д-645-2Г, Д-645-3) и 200 т/ч (ДС-84-2).

При холодной технологии приготовления смесей установки упрощаются за счет исключения сушильных агрегатов. Для этой технологии используют карьерные смесители производительностью 100 т/ч (ДС-50А) и 210 т/ч (ДС-50Б).

Приложение 2

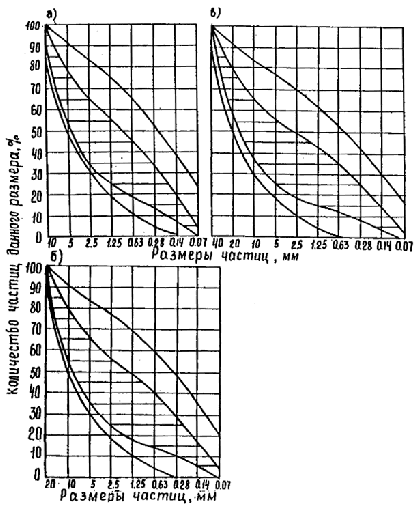

КРИВЫЕ ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА
КРУПНООБЛОМОЧНЫХ ГРУНТОВ,
ПРИГОДНЫХ ДЛЯ УКРЕПЛЕНИЯ ВЯЖУЩИМИ

а) - смеси с максимальной крупностью частиц 10 мм;

б) - то же, 20 мм;

в) - то же, 40 мм;

Заштрихованы области оптимальных составов смесей

Приложение 3 (рекомендуемое)

РАСЧЕТ ОБЩЕГО РАЗМЫВА В ПОДМОСТОВОМ РУСЛЕ

Расчет общего размыва в подмостовом русле следует производить с учетом поступления наносов в створ мостового перехода и размывающей способности расчетного паводка, в зависимости от которой мостовые переходы относят к соответствующей группе (см. таблицу).

Признак группы мостового перехода определяют по отношению продолжительности расчетного паводка (t _пав ) к времени предельного размыва (t _н ):

I - длительное воздействие расчетного паводка постоянной высоты вызывает достижение нижнего предела размыва;

II - проход одного расчетного паводка по неразмытому дну (верхний предел размыва) вызывает расчетный размыв;

III - воздействие многочисленных, проходящих один за другим, расчетных паводков вызывает в совокупности расчетный размыв (гипотетический предел);

IV - воздействие длительной серии паводков с проходом расчетного в конце одного из наиболее многоводных паводков вызывает размыв, величина которого находится между верхний и гипотетическим пределами.

Продолжительность паводка t _пав определяют по водомерному графику расчетного паводка Н = f(t) при Н = Н_п , где Н_п - средняя отметка поймы.

Время предельного размыва t _н (сут) определяют по формуле

, (1)

где l _сж - длина зоны сжатия потока под мостом,

; (2)

В_о - ширина разлива реки при расчетном уровне высоких вод, м;

L _м - отверстие моста, м;

l _мп и l _БП - ширина соответственно малой и большой пойм, м;

h _РБ - средняя бытовая глубина воды в русле;

К_фв - коэффициент, учитывающий форму воронки размыва,

; (3)

c - относительная длина основной струенаправляющей дамбы,

; (4)

l _вд - проекция наибольшей верховой дамбы на ось потока, м;

q _Б - бытовой погонный расход наносов,

; (5)

А_q и А_в - характеристика соответственно данных и взвешенных наносов;

V _РБ - бытовая скорость в русле, м/с;

V _нер - неразмывающая скорость для грунтов, слагающих русло, м/с;

В_РБ - бытовая ширина русла, м;

В_рм - ширина русла под мостом, м;

l - относительное стеснение подмостового отверстия опорами,

; (6)

S b _оп - суммарная ширина промежуточных опор по фасаду моста, м;

П - полнота паводка,

, (7)

h _пав , h _пав(max) - соответственно средняя и максимальная высота паводка над средней отметкой поймы;

К_t - коэффициент, учитывающий влияние длительности паводка;

при К_t < 0,8 ; (8)

при К_t ³ 0,8 ; (9)

b - степень стеснения водного потока.

Приложение 4 (рекомендуемое)

РАСЧЕТ МЕСТНОГО РАЗМЫВА У ОПОР МОСТОВ

Наибольшая глубина h (м) местного размыва, считая от уровня общего размыва подмостового русла, определяется в зависимости от режима наносов:

при поступлении наносов в воронку размыва (V > V_нер )

; (1)

при отсутствии поступления наносов в воронку размыва (V < V _нер )

, (2)

где b - расчетная ширина опоры, м;

Н - глубина потока перед опорой, м;

V - средняя скорость потока перед опорой, м/с;

n - степенной параметр;

К_ф - коэффициент формы опоры;

К_a - коэффициент косины потока,

; (3)

f - коэффициент, значение которого находят по графику (рис. 1), в зависимости от l _оп/b и угла косины a (при a < 10^о принимают К_a = 1);

l _оп/b - длина опоры вдоль потока, отнесенная к ширине опоры.

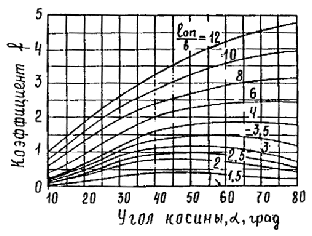

Рис. 1. График для определения параметра f в формуле коэффициента косины

Степенной параметр определяем по формуле

. (4)

Если получено n > 1, то принимают n = 1.

Донную взмучивающую скорость V _вд в зависимости от вида грунта определяем:

для несвязных грунтов с крупностью d ³ 0,20 мм

, (5)

где g - ускорение силы тяжести, м/с² ;

w - гидравлическая крупность частиц наносов, м/с;

для мелких несвязных наносов (0,05 £ d < 0,20) мм:

; (6)

для связных грунтов

V _вд(св) = 1,4 Н^0,08 V _нер(св) . (7)

Средняя взмучивающая скорость для несвязных грунтов

; (8)

для связных грунтов

V _в(св) = 2Н^0,14 V _нер(св) . (9)

Коэффициент формы для опор с постоянным поперечным сечением принимают: с круглым сечением К_ф = 1; овальным - К_ф = 0,85; прямоугольным - К_ф = 1,24, а для опор с переменным поперечным сечением - по рекомендациям, изложенным ниже.

Определение расчетной ширины и коэффициента формы опор
с переменным поперечным сечением

Расчетную ширину опор с переменным поперечным сечением следует определять по формуле

b = a _н b _н + a _cр b _ср + a _в b _в , (10)

где а_н и а_в - коэффициенты, определяемые по графику рис. 2, в котором l - расстояние от дна до конца или начала элемента опоры;

а_ср = 1 - а_н - а_в ;

b _н , b _ср , b _в - ширина соответственно нижнего, среднего и верхнего элементов опоры в пределах нижней половины потока.

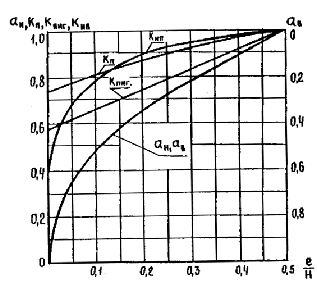

Рис. 2. График для определения коэффициентов, характеризующих
переменное сечение опор

При наличии в нижней половине потока двух элементов опор средний член в формуле (10) исключается. При наличии четырех и более элементов опоры (рис. 3) для нижнего элемента по l ₁ определяют а _н , для верхнего по l ₃ устанавливают а_в , затем по l ₂ рассчитывают а_н ¢ и а_в ¢ для второго снизу элемента а ₂ = а_н ¢ - а_н , а для 3-го элемента а ₃ = а_в ¢ - а_в . Для элементов трапецеидальной формы в поперечном сечении потока за ширину принимается средняя ширина элемента. Сумма коэффициентов а всегда равна единице.

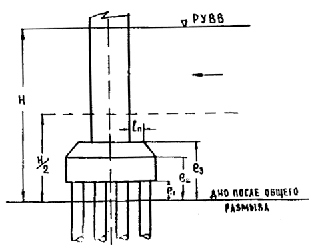

Рис. 3. К расчету опор с переменным поперечным сечением

Расчетный коэффициент формы для опор с переменным поперечным сечением следует определять по формуле

К_ф = К_ф ¢ К_п К_нг К_с К_нп К_a , (11)

где К_ф ¢ - коэффициент, учитывающий форму отдельных элементов опоры,

К_ф ¢ = а_н К_ф(н) + а_ср К_ф(ср) + а_в К_ф(в) ; (12)

К_ф(н) , К_ф(ср) , К_ф(в) - коэффициенты формы соответственно нижнего, среднего и верхнего элементов опоры в пределах нижней половины потока;

К_п - коэффициент, учитывающий влияние полки у верховой грани опоры при ее ширине l _п ³ 1/3 ширины находящегося выше элемента опоры, определяемый по графику рис. 2, в остальных случаях К_п = 1;

К_нг - коэффициент, учитывающий влияние наклонной грани с верховой стороны опоры;

К_с - коэффициент, учитывающий сквозность при обнажении свай;

К_нп - коэффициент, учитывающий влияние нижнего обреза плиты ростверка при его обнажении, определяемый по графику рис. 2;

К_a - коэффициент, учитывающий наклон первого ряда свай с верховой стороны.

При наличии с верховой стороны и полки, и наклонной грани вместо К_п в формулу подставляют К_пнг (см. рис. 2).

Значение К_нг при коэффициенте заложения откосов m _нг = 1 определяют по графику рис. 4, в котором l _н и l _в - расстояние от дна водотока соответственно до низа и до верха наклонной грани.

При m _нг = 0 ¸ 1,2 К_нг = 1 - (1 - К_нг ¢ ) m _нг ; (13)

При m _нг = 1,2 ¸ 4,0 К_нг = 1 - (1 - К_нг ¢ ) m _нг ^0,3 , (14)
